| 인증: | CE, RoHS, ISO9001 |
|---|---|
| 최소 주문 수량: | 1 |
| 가격: | 60 |
| 모델번호: | BH93420-I | 출력 신호: | 아날로그 유형 |
|---|---|---|---|
| 생산 과정: | 오일은 이행했습니다 | 재료: | 스테인레스 스틸 |
| IP 등급: | IP68 | 순중량: | 0.3KG |
| 다이어프램 재질: | 316L 스테인레스 스틸 | 케이블 재질: | PE, PU, PTFE |
| 측정 범위: | 0 ~ 10m… 400m | 정확성: | ± 0.25% (타이핑) ± 0.5% (Max.) |
| 작동 온도: | -20~80oC | 보관 온도: | -30 ~ 100ºC |
| 방폭 등급: | ExiaIICT6 | 보호 등급: | IP67, IP68 |
| 출력 신호 옵션: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0.5 ~ 4.5V, RS485 | ||

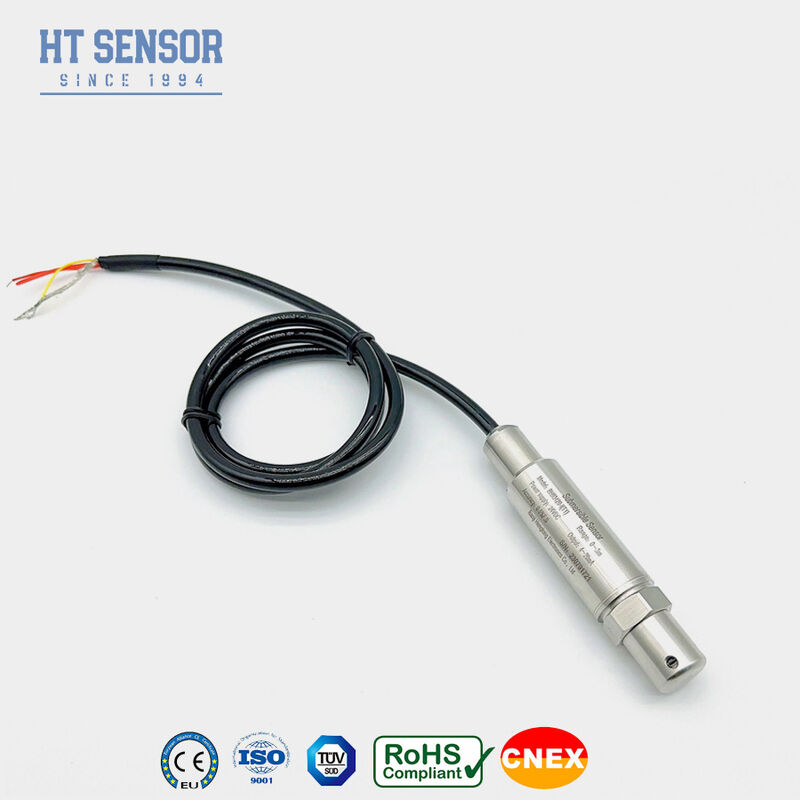

| 강조하다: | 316L 스테인레스 스틸 액체 레벨 트랜스미터,IP68 방수 수위 센서,4~20mA 출력 압력 변환기 |
||
| 측정 범위 | 0~10m...400m |
| 과부하 용량 | ≤ 2 X 등급 범위 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복 가능성 | ±0.03% (보통) ±0.05%FS (최대) |
| 히스테레시스 | ±0.03% (보통) ±0.05%FS (최대) |
| 장기적 안정성 | ±0.2% F.S/년 (최다) |
| 0점 온도 변동 | ±1.5% F.S. (형) ±2% F.S. (최대) |
| 전체 규모 온도 변화 | ±1.5%F.Sr(typ.) ±2%F.S (Max.) |
| 보상 온도 | 0-50oC (0-1m. 0-2m); 0-70oC |
| 작동 온도 | -20~80oC |
| 저장 온도 | -30~100oC |
| 진동 저항 | 10g, 55Hz ~ 2kHz |
| 주택 재료 | 1Cr18Ni9Ti |
| 디아프라그마 재료 | 316L 스테인리스 스틸 |
| 단열 저항 | >=100MΩ@100VDC |
| 폭발성 등급 | 엑시알CT6 |
| 보호 등급 | IP67, IP68 |
| 오 링 밀봉 재료 | 플루오로 고무 |
| 무게 | ~0.3Kg (케이블 없이) |
| 케이블 재료 | 폴리에틸렌, 폴리우레탄 |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| RS485 통신 프로토콜 |
| 구성 요소 | 코드 | 설명 |
|---|---|---|
| 제품 시리즈 | BH93420 | 압력 송신기 |
| 측정 범위 | 0~10m...400m | |
| 전원 공급 | D1 | 24VDC |
| 전원 공급 | D2 | 5VDC |
| 전원 공급 | D3 | 다른 것 |
| 출력 신호 | S1 | 4~20mADC |
| 출력 신호 | S2 | 1~5VDC |
| 출력 신호 | S3 | 0~5VDC |
| 출력 신호 | S4 | 0~10mADC |
| 출력 신호 | S5 | 0~20mADC |
| 출력 신호 | S6 | 0~10VDC |
| 출력 신호 | S7 | 0.5~4.5VDC |
| 출력 신호 | S8 | RS485 |
| 압력 유형 | G | 가이드 압력 |
| 압력 유형 | A | 절대적 압력 |
| 압력 유형 | S | 밀폐 된 기준 압력 |
| 소재 | 01 | 304 스테인리스 스틸 |
| 소재 | 02 | 316L 스테인리스 스틸 |
| 케이블 재료 | C1 | PE |
| 케이블 재료 | C2 | PU |
