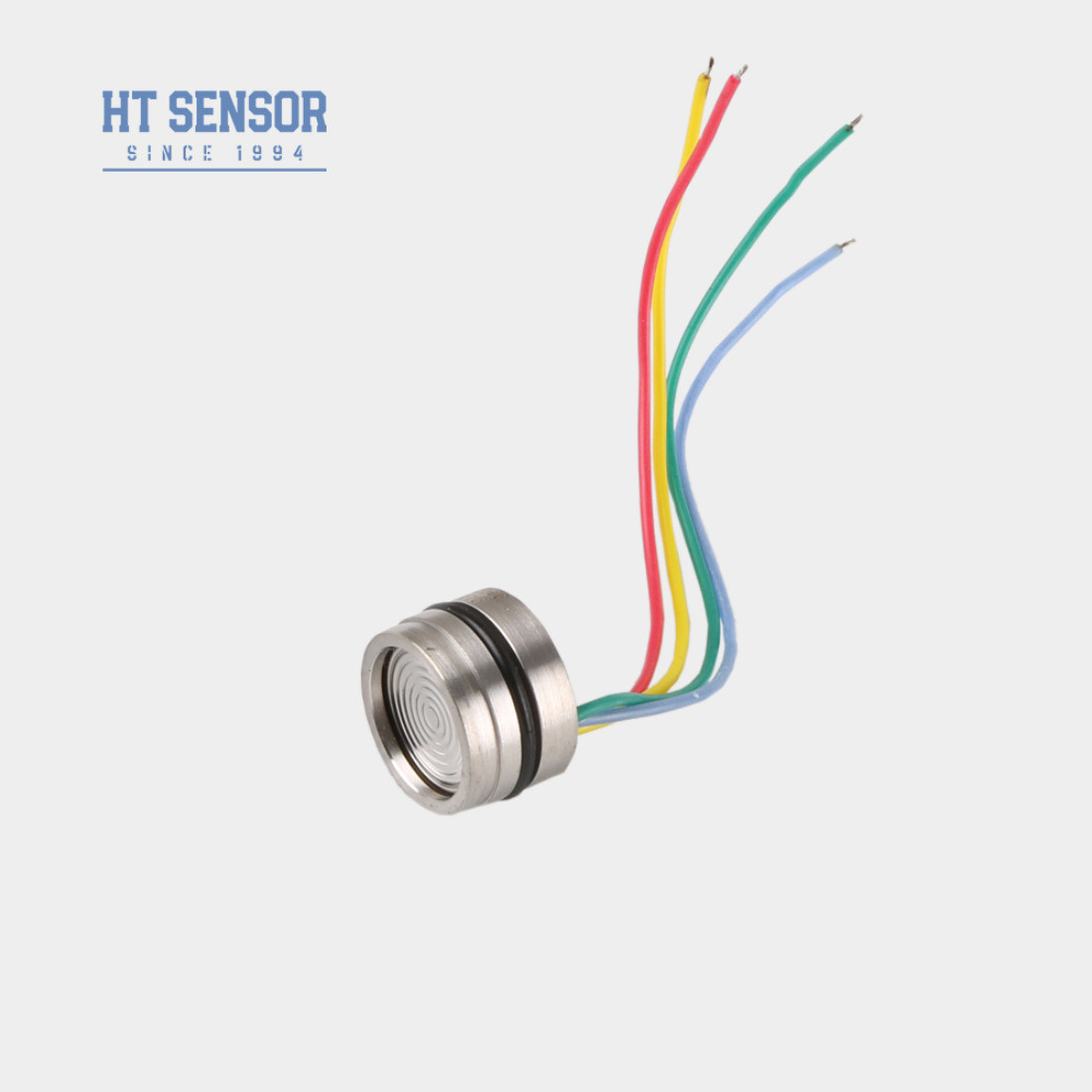

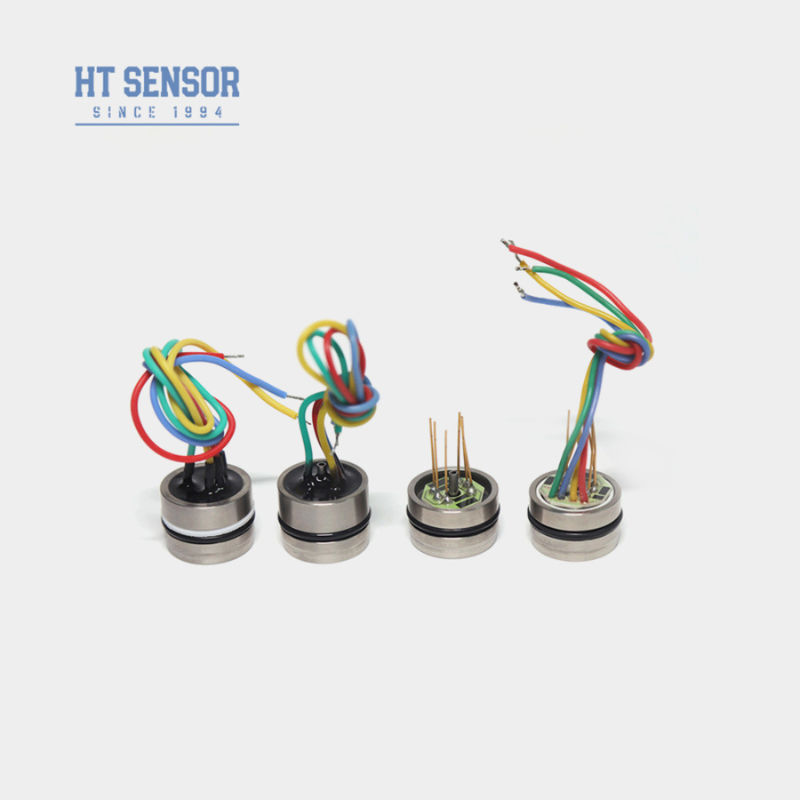

19mm 기름으로 가득 찬 압력 송신기 분산 실콘 압력 송신기 물 기름 테스트

기본 정보
원래 장소: 중국 바오지
브랜드 이름: HT SENSOR
인증: CE,RoHs,ISO9001
모델 번호: HT19
최소 주문 수량: 1
가격: Negotiable
포장 세부 사항: 표준 수출 패키지
배달 시간: 5~8일
지불 조건: 웨스턴 유니온, L/C (신용장), 전신환
공급 능력: 5000 PC / 달
상세 정보
소재: 316L 정확도: ±0.25%
하우징 소재: 스테인리스 스틸 측정 범위: 0~10kpa...20kpa....100MPa
출력 신호: MV 전원 공급: 1.5mADC
유압식: 게이지/절대/밀봉 제품 이름: 압력 트랜스미터 센서
<i>Compensated Temp.</i> <b>보상온도</b> <i>Range</i> <b>범위</b>: -40 내지 80' C 오일은 이행했습니다: 실리콘 오일
하이 라이트:

19mm 기름으로 가득 찬 압력 송신기

,

기름으로 채워진 압력 송신기

,

실크콘 압력 송신기 물 기름 시험


제품 설명

기름으로 가득 차있는 산화 실콘 압력 송신 센서 물과 기름 테스트

19mm 실리콘 피에조레시스티브 압력 센서

압력 전달 센서 도입:

HT19F는 매우 안정적인 확산 실리콘 원소로 구성된 핵을 가진 실리콘 피에조 레시스티브 압력 센서로 작동합니다.수분과 기체의 압력을고립막과 실리콘 오일을 통해 실리콘 디아프라그마로 전달됩니다.센서의 다재다능성 은 공기 압축기 와 냉장고 에서 광범위 한 사용 을 찾는다시스템.
제품 특성압력 전송 센서:
1첨단 기술과 316L 스테인리스 스틸 가구를 사용하여디아프라그마를 위한 티타늄과 하스텔로이 등의 재료
2.온도 보상 및 제로 포인트를 위해 두꺼운 필름 회로 사용교정
3.탁월한 신뢰성, 반복성, 안정성
신청서
압력 전송 센서:
1. 316L로 부식적이지 않은 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
2석유, 화학, 금속, 전력 및 수리학 등 다양한 산업 공정 현장에서 사용됩니다.
3해양 및 항공 산업에 사용됩니다.
4- 수압 및 공기 제어 시스템에 적합
5. 프로세스 제어 응용 프로그램에서 사용됩니다.
전기 성능
압력 전송 센서:
1전원 공급: ≤2mA DC (보통 1.5mA DC)
2. 입력 저항: 3KΩ ~ 6KΩ
3출력 저항:2.5KΩ~6KΩ
4전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 케이블.

성능 파라미터:
범위 크기 (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
절대 (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
봉인된 (S) 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
  유형 맥스 단위
비선형성 ±0.15 ±0.3 % F.S
반복 가능성 0.05 0.1 % F.S
히스테레시스 0.05 0.1 % F.S
0 출력 0±1 0±2 mV
스판 출력 ≤20KPa 50±10 50±30 mV
≥35kPa 100±10 100±30 mV
온도 오류 0 ≤20KPa ± 1 ±2 % F.S
≥35kPa ±0.5 ± 1 % F.S
온도 오류 범위 ≤20KPa ± 1 ±2 % F.S
≥35kPa ±0.5 ± 1 % F.S
보상된 임시 ≤20KPa 0~50 oC
≥35kPa 0~70 oC
작동 온도 -20~80 oC
저장 온도 -40~125 oC
허용되는 과부하 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져
폭발 압력 전체 규모의 5배
장기적 안정성 0.2 % F.S/년
디아프라그마 재료 316L
단열 저항 100VDC ≥200MΩ
진동 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다.
충격 100g, 11ms
반응 시간 ≤1ms
오 링 봉인 니트릴 반지 또는 플루오로 반지
채우기 매개체 실리콘 오일
무게 ~ 28g
매개 변수는 다음 조건에서 시험한다: 1.5mA @ 25°C



도표 건설
<3.5MPaS ht19 Micro-Pressure Pressure Sensor for transmittert
≥3.5MPaS
<40MPaS
ht19 Micro-Pressure Pressure Sensor for transmittert
≥40MPaS ht19 Micro-Pressure Pressure Sensor for transmittert


전기 연결 및 보상



ht19 Micro-Pressure Pressure Sensor for transmittert




선택 예제
ht19 Micro-Pressure Pressure Sensor for transmittert


주문 팁
1- 원자 크기와 송신기 하우징 사이의 적합성에 주의를 기울여 필요한 공기 밀도
2. 집합 동안, 가옥을 수직 정렬 확인 하 고 균일 압력을 가하여 막거나 보상 손상 방지접시.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이있는 경우 참조를 위해 실제 코어에 표시 된 라벨을 따르십시오.


19mm 기름으로 가득 찬 압력 송신기 분산 실콘 압력 송신기 물 기름 테스트 519mm 기름으로 가득 찬 압력 송신기 분산 실콘 압력 송신기 물 기름 테스트 6
