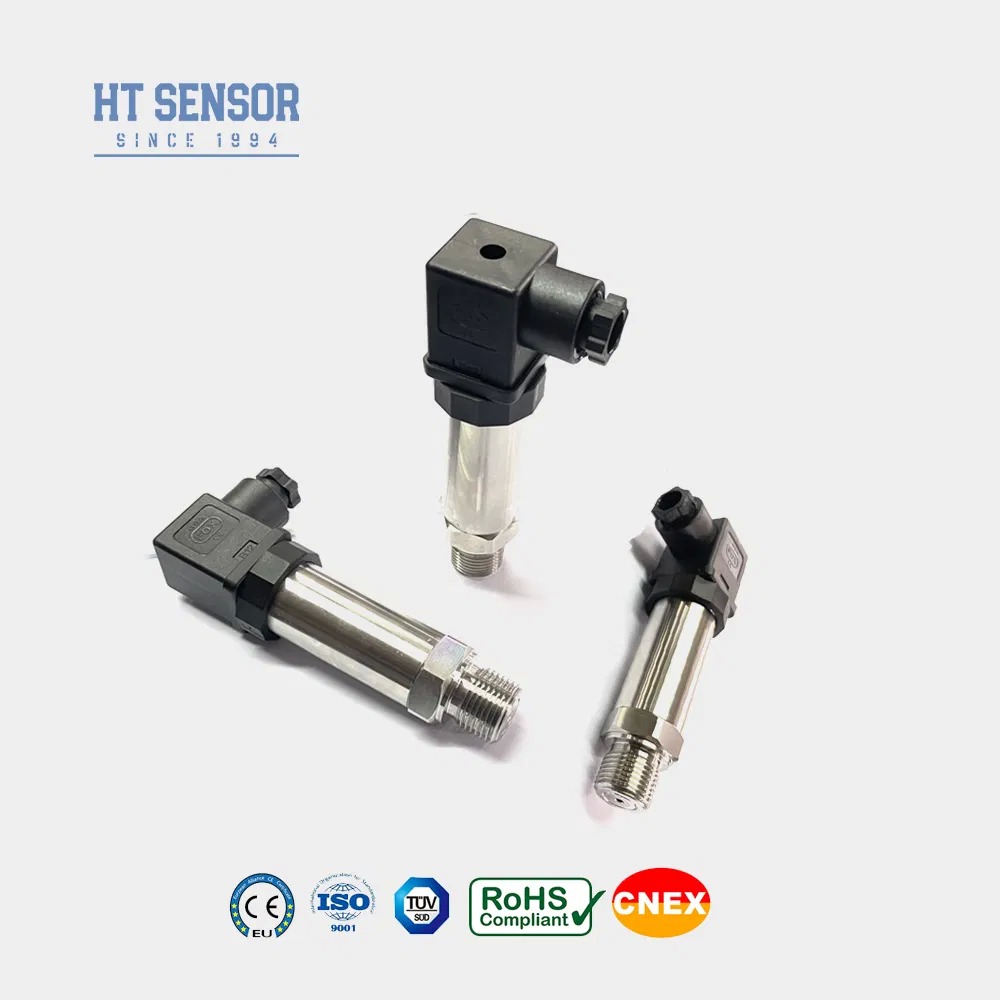

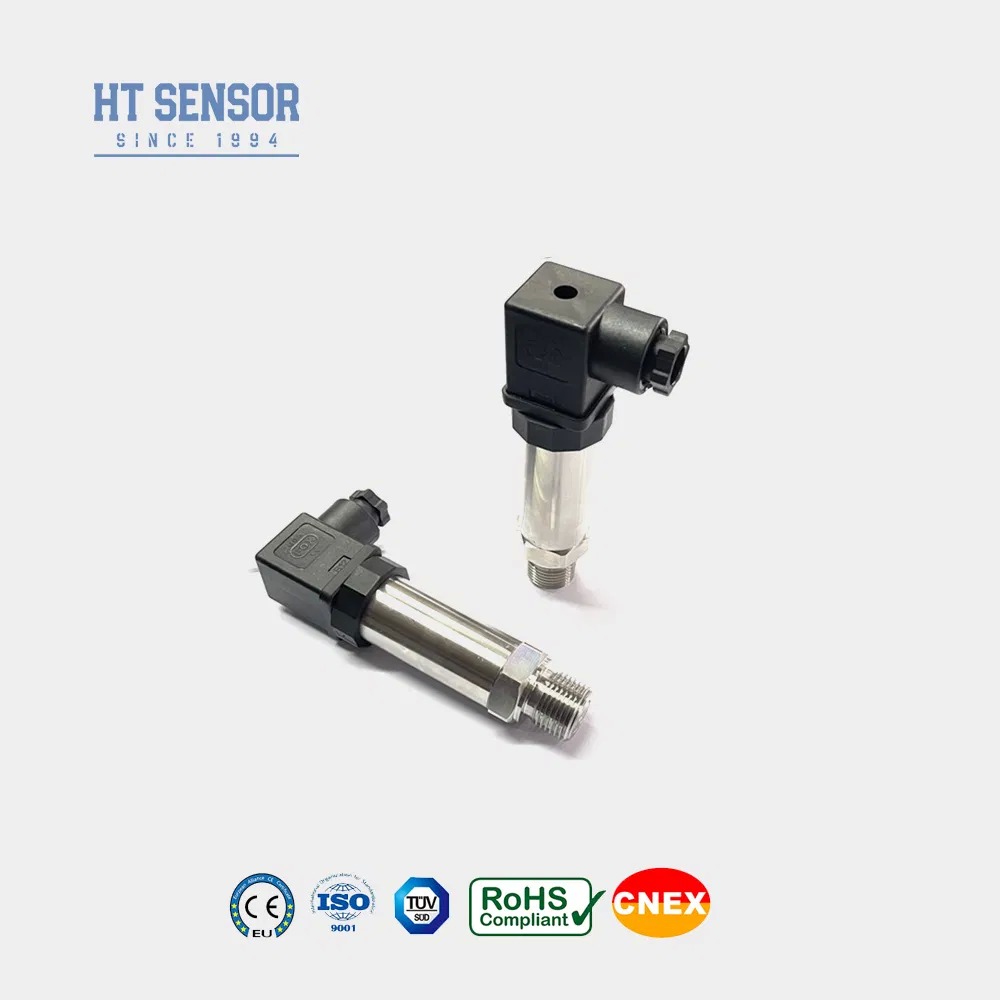

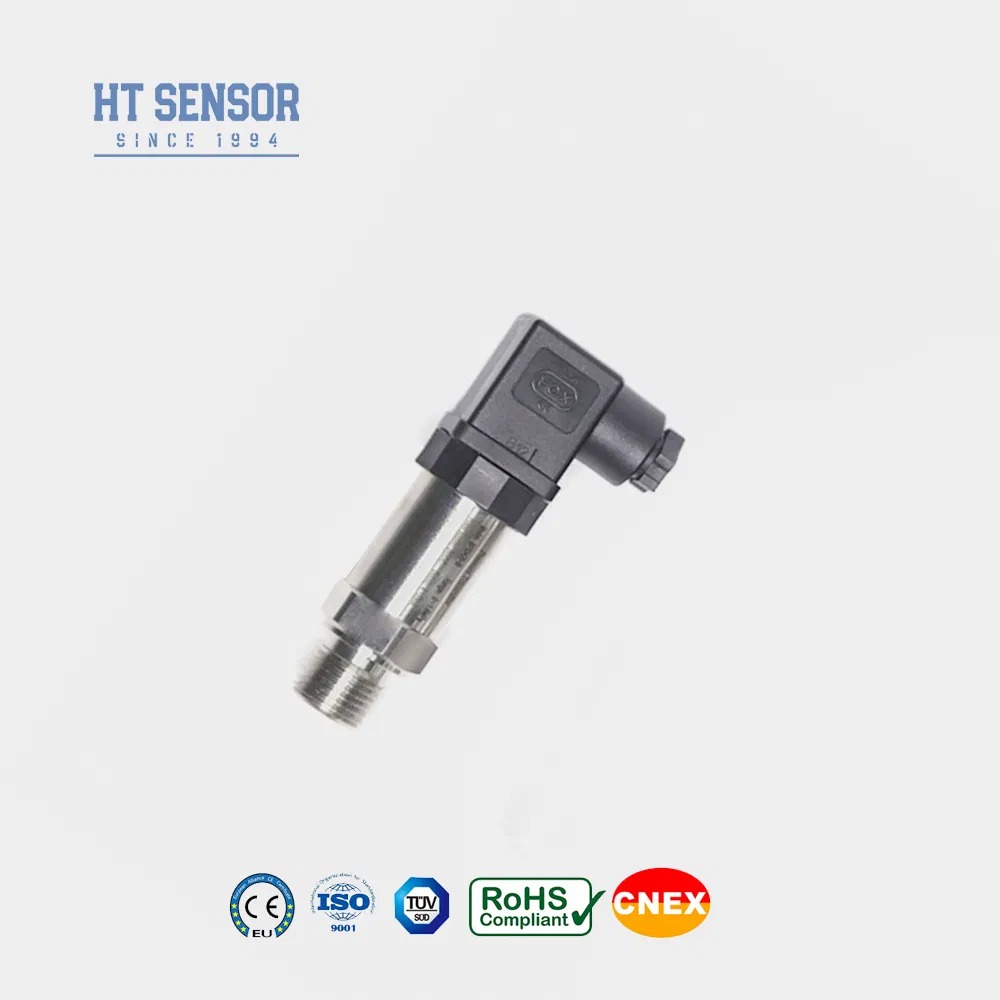

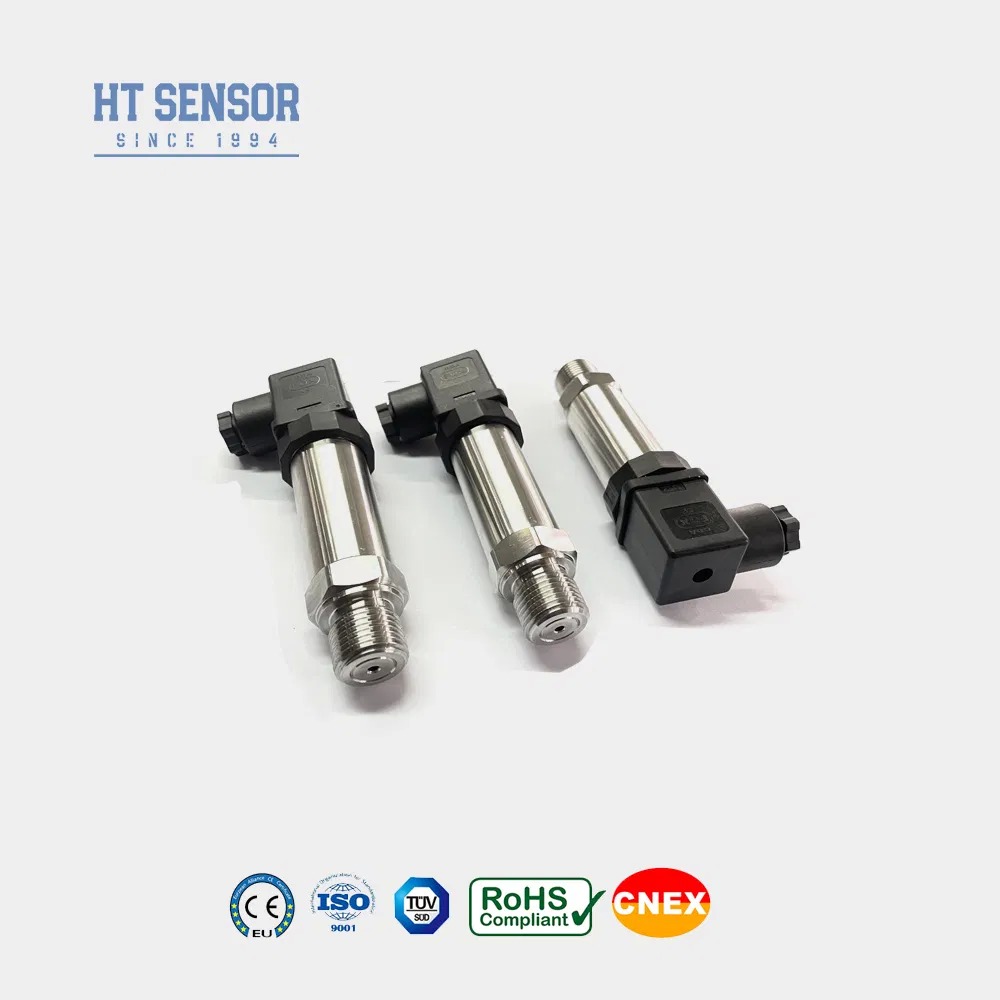

0-10VDC G1/2 액체 측정용 316L 스테인리스 스틸 압력 센서 레벨 트랜스미터
Product Details
| 모델번호: | BP93420 ib | 측정 매체: | 액체 |
|---|---|---|---|
| 정확도 등급: | 0.5g | 압력 범위: | 0kpa~10kpa...100MPa |
| IP 등급: | IP65 | 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 |
| 하우징 재질: | 316L | 장기간 안정성: | +-0.2% F.S/년 (형) |
| 출력 신호: | 4 ~ 20MA, 0 ~ 10/20MA, 0/1 ~ 5V, 0/1 ~ 10V, 0.5 ~ 4.5V | 공급 전압: | 12 ~ 30VDC, 5VDC |
| 작동 온도: | -20ºC ~ 80ºC | 보관 온도: | -40ºC ~ 120ºC |
| 다이어프램 재질: | 316L | 절연저항: | 100mΩ 100VDC |
| 무게: | ~0.15kg | ||
| 강조하다 |
0-10VDC 레벨 송신기,G1/2 압력 트랜스미터,316L 스테인레스 강 수위 감지부 |
||
Product Description
- 스테인리스 스틸 구조와 다양한 압력 인터페이스 옵션을 갖춘 넓은 측정 범위
- 쉬운 설치를 위한 컴팩트하고 가벼운 디자인
- 조정 가능한 제로 및 전체 스케일 보정
- 모든 스테인리스 스틸 구조로 고정밀 측정
- 사용자 정의 가능한 제로 및 전체 스케일 설정
- 316L 스테인리스 스틸을 사용한 비부식성 가스 및 액체의 압력 측정
- 해양 및 항공 산업 응용 분야
- 석유, 화학, 야금, 발전 및 수문학 분야의 산업 공정 모니터링
- 유압 및 공압 제어 시스템
| 측정 범위 | -100kPa…0kPa ~ 10kPa…100MPa |
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 과부하 | 정격 범위의 1.5배 이하 |
| 정확도 @ 25°C | ±0.25% (일반) ±0.5% (최대) |
| 반복성 | 0.1%FS |
| 히스테리시스 | 0.1%FS |
| 장기 안정성 | ±0.1%F.S/년(일반) ±0.2%F.S/년(최대) |
| 제로 포인트 온도 드리프트 | ±0.03%F.S/°C(≤100KPa) ±0.02%F.S/°C(>100KPa) |
| 전체 스케일 온도 드리프트 | ±0.03%F.S/°C(≤100KPa) ±0.02%F.S/°C(>100KPa) |
| 보상 온도 | 0-70°C(≤10mpa, 사용자 정의 가능) |
| 작동 온도 | -20°C~80°C |
| 보관 온도 | -40°C~120°C |
| 진동 | 10g, 55Hz ~ 2kHz |
| 하우징 재질 | 304, 316L |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 방폭 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| O-링 씰 | 불소 고무 |
| 무게 | ~0.15kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 12~30VDC | 3 와이어 |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | 2/3 와이어 |
- 측정 매체가 제품의 접촉 재질과 호환되는지 확인하십시오
- 방폭 모델에는 디지털 디스플레이 헤드가 포함되어 있지 않습니다
- LCD 또는 LED 디스플레이가 있는 송신기는 20VDC 이상의 전원 공급 장치가 필요합니다
- 안정적인 작동을 위해 낙뢰 보호 장치를 설치하고 적절한 접지를 보장하십시오
- 작동 온도가 -20°C 미만인 경우 EPDM O-링 씰을 지정하십시오 (기본값은 불소 고무이며 -20°C ~ 250°C 등급입니다)
- 기본 케이블 길이는 1.5m 폴리에틸렌입니다. 필요한 경우 대체 재질을 지정하십시오
- 특수 요구 사항 (강한 진동, 충격력, 전자기/RF 간섭)을 알려주십시오
| 코드 | 개요 구성 |
|---|---|
| BP93420XX | 압력 송신기 |
| IB | 일반 압력 송신기 |

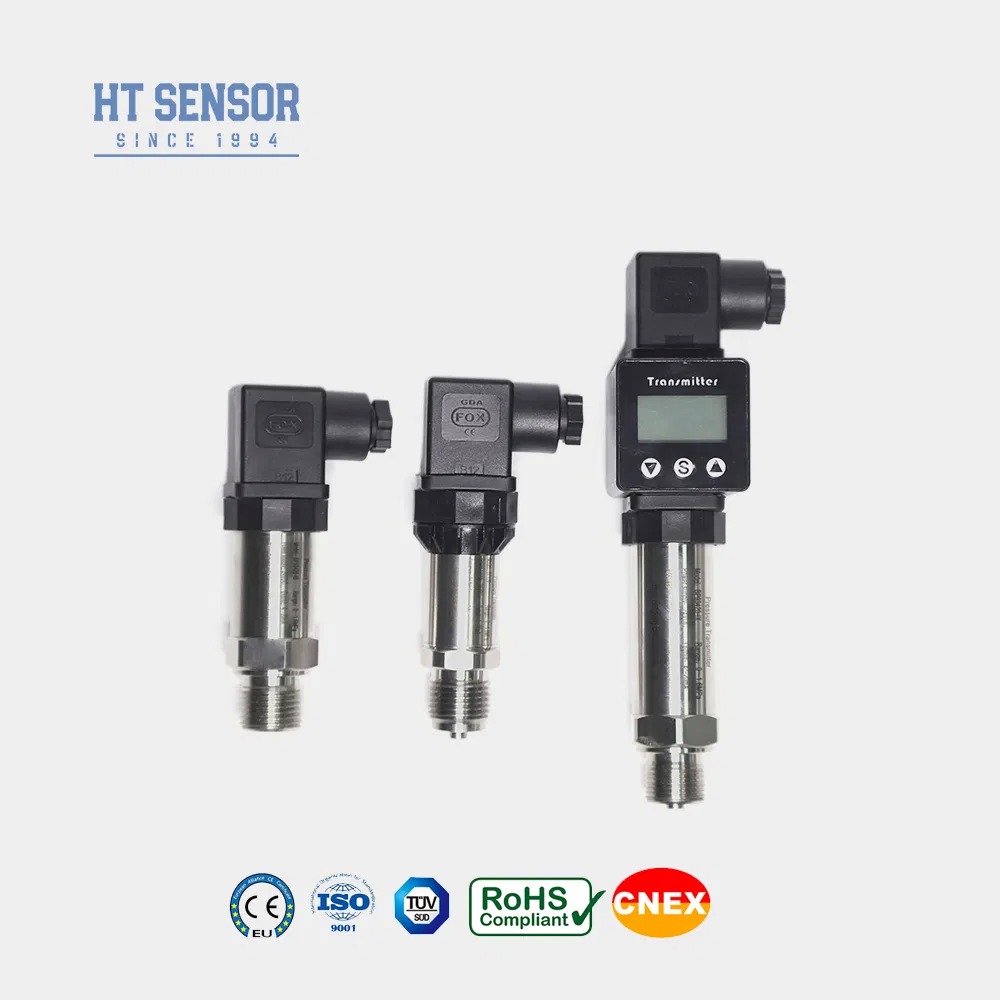

| IX | 디스플레이 압력 송신기 |
| IE | 내충격 항공 압력 송신기 |
| IIC/III | 산업용 일반/디스플레이 압력 송신기 |
| IF | 방습 압력 송신기 |
| IIE/IIIE | 일반/디스플레이 압력 송신기 |
| IN | 에어컨 전용 압력 송신기 |
| IC | 고온 압력 송신기 |
| IQ1/IQ2 | 대형 다이어프램 / 고온 압력 송신기 |
| 코드 | 측정 범위 |
|---|---|
| (0-X)Kpa 또는 MPa | -0.1...0~0.01...100MPa (X는 실제 측정 범위를 나타냄) |
| 코드 | 전원 공급 장치 |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | 기타 |
| 코드 | 출력 신호 |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| 코드 | 압력 연결 |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | 기타 |
| 코드 | 전기 연결 |
|---|---|
| B1 | 히르슈만 |
| B2 | PG7 플러그 |
| B3 | 밀봉 케이블 출력 |
| B4 | 2088 산업용 케이싱 |
| B5 | 디스플레이가 있는 2088 산업용 케이싱 |
| B6 | 기타 |
| 코드 | 압력 유형 |
|---|---|
| G | 게이지 압력 |
| A | 절대 압력 |
| S | 밀봉 기준 압력 |
Product Highlights
BP93420-IB 압력 트랜스미터는 0.5%의 높은 정확도, 316L 스테인리스강 구조 및 IP65 보호 기능을 제공합니다. 0~10VDC 출력, 넓은 압력 범위(0kPa~100MPa) 및 뛰어난 장기 안정성(±0.2%FS/년)이 특징입니다. 방폭 옵션을 통해 산업용 애플리케이션에 맞게 맞춤화할 수 있습니다.
