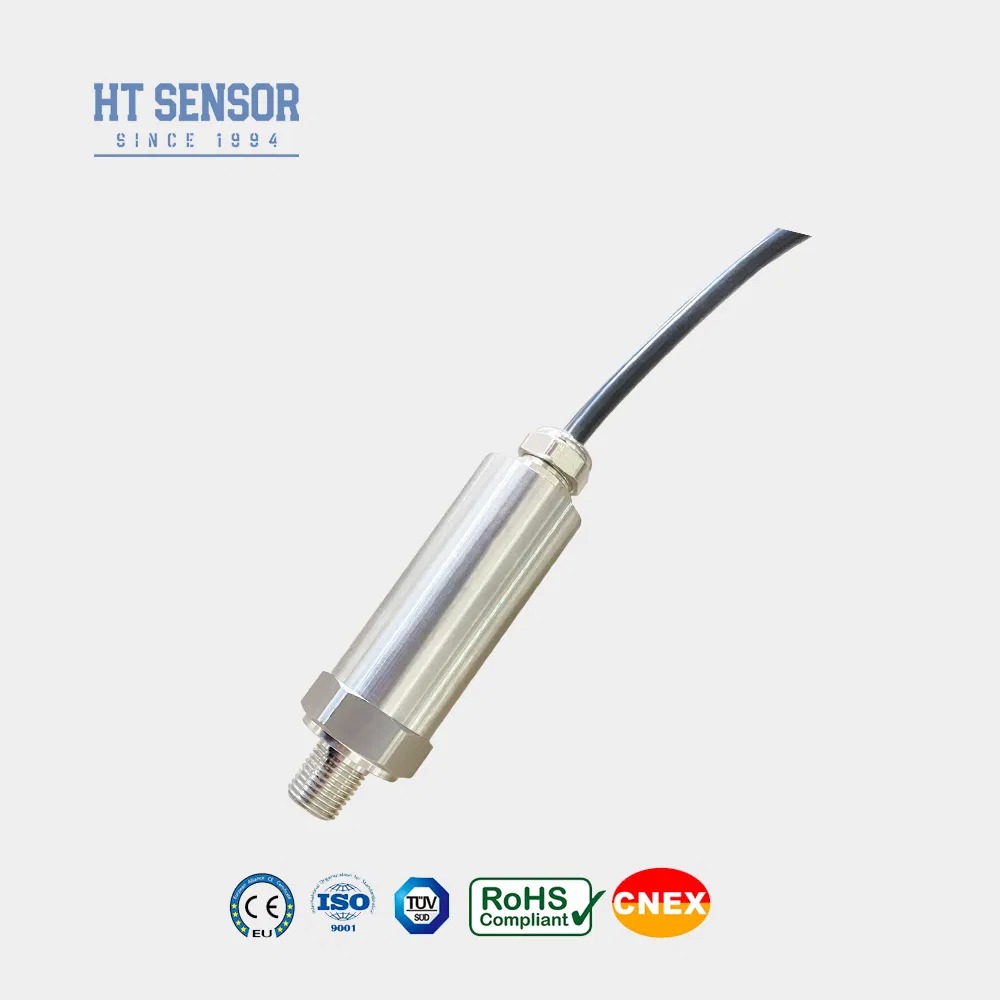

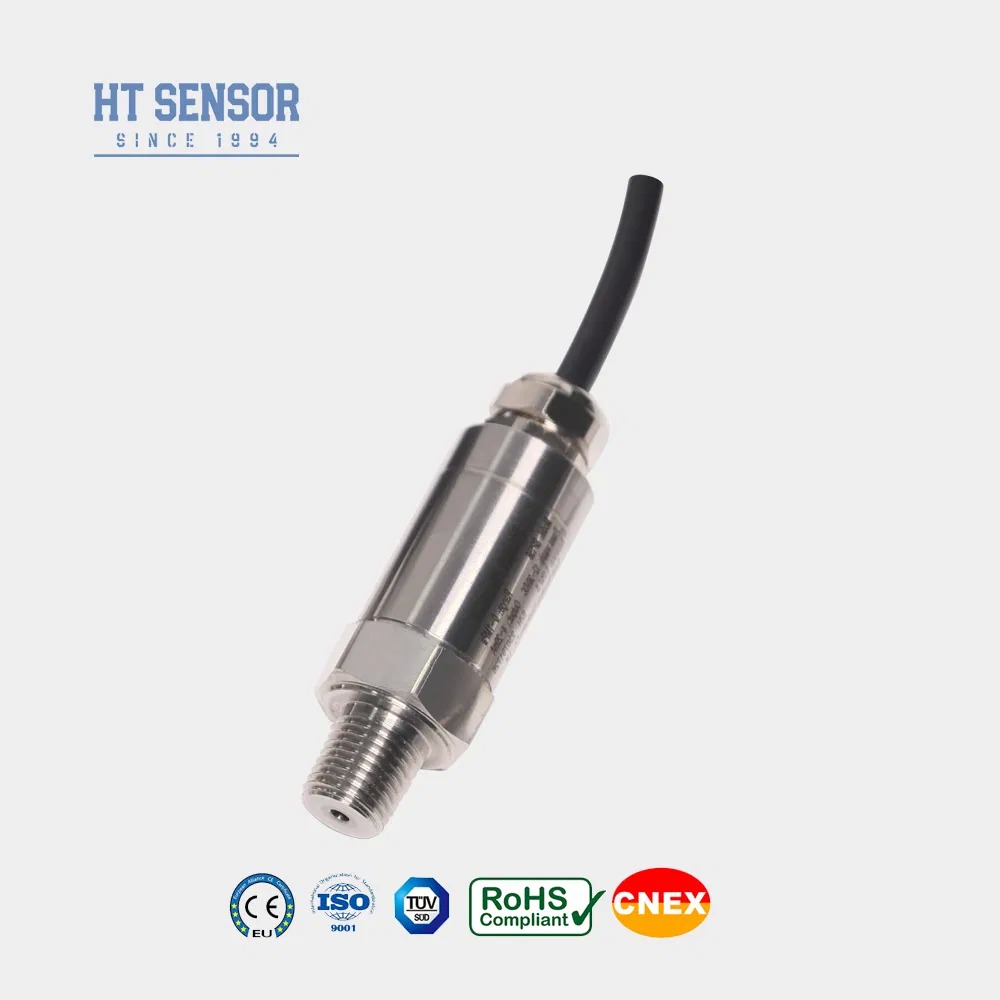

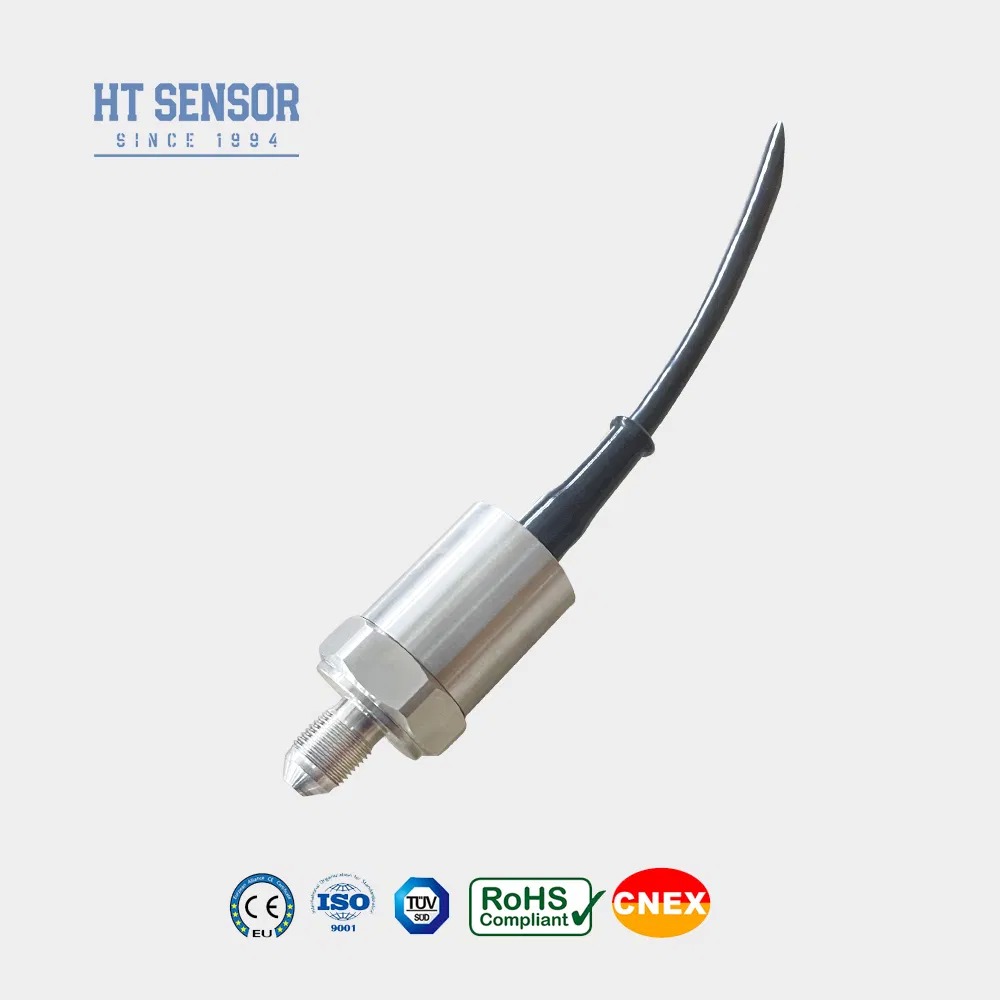

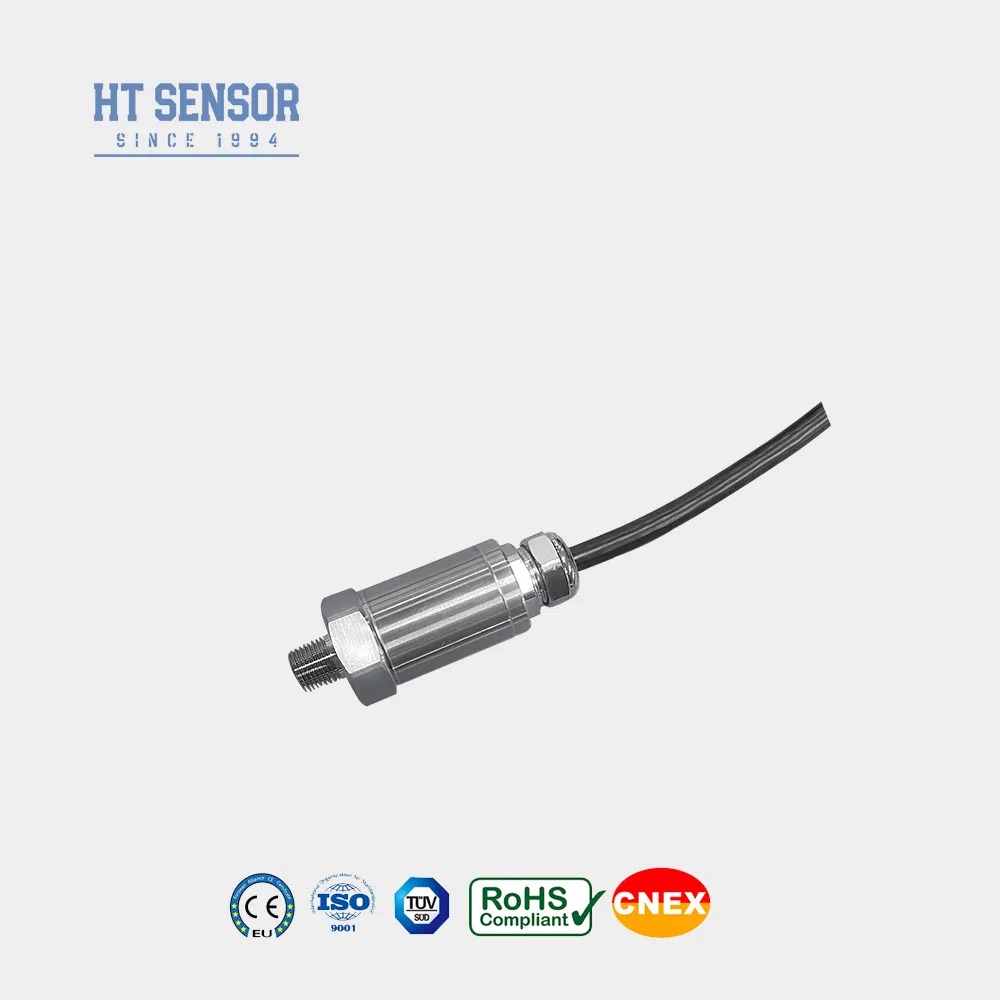

BP156TC 4-20mA 세라믹 맞춤형 압력 센서 (공기 및 액체 측정용)
Product Details
| 모델번호: | BP156TC | 측정 매체: | 공기 또는 액체 |
|---|---|---|---|
| 정확도 등급: | 0.5g | 압력 범위: | 0kpa~10kpa...5MPa |
| IP 등급: | IP65 | 압력 유형: | 게이지 압력 |
| 하우징 재질: | 304 SS | 장기간 안정성: | 0.1%FS/년 |
| 측정 범위: | 0kPa ~ 10kPa...20MPa | 초과 적재: | 정격 범위의 ≤ 1.5 배 |
| 정확도 @ 25ºC: | ±0.5%(최대) | 반복성 및 히스테리시스: | 0.02%Fs (타이핑) 0.05%Fs (Max.) |
| 제로 포인트 온도 드리프트: | ± 0.02%FS/ºC (≤100KPA) ± 0.01%FS/ºC (> 100kpa) | 풀 스케일 온도 드리프트: | ± 0.02%FS/ºC (≤100KPA) ± 0.01%FS/ºC (> 100kpa) |
| 주파수 응답: | 2.4kHz | ||
| 강조하다 |
4~20mA 압력 센서,세라믹 압력 송신기,맞춤형 물 수준 송신기 |
||
Product Description
- 다양한 압력 인터페이스 옵션을 갖춘 넓은 측정 범위
- 컴팩트하고 가벼운 스테인리스 스틸 구조
- 전체 스테인리스 스틸 구조로 높은 정밀도 성능
- 316L 스테인리스 스틸을 사용한 비부식성 가스 및 액체 압력 측정
- 해양 및 항공 산업 응용 분야
- 석유, 화학, 야금, 발전 및 수문학을 포함한 산업 공정
- 유압 및 공압 제어 시스템
| 측정 범위 | 0kPa ~ 10kPa…20MPa |
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 과부하 | 정격 범위의 1.5배 이하 |
| 정확도 @ 25°C | ±0.5% (최대) |
| 반복성 및 히스테리시스 | 0.02%F.S(일반) 0.05%F.S(최대) |
| 장기 안정성 | ±0.1%F.S/년(일반) ±0.2%F.S/년(최대) |
| 영점 온도 드리프트 | ±0.02%F.S/°C(≤100KPa) ±0.01%F.S/°C(>100KPa) |
| 전체 스케일 온도 드리프트 | ±0.02%F.S/°C(≤100KPa) ±0.01%F.S/°C(>100KPa) |
| 주파수 응답 | 2.4Khz |
| 보상 온도 | 0-70°C(≤10mpa, 맞춤 가능) |
| 작동 온도 | -20°C~80°C |
| 보관 온도 | -40°C~120°C |
| 진동 | 10g, 55Hz ~ 2kHz |
| 하우징 재질 | 304 |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 방폭 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| O-링 씰 | 불소 고무 |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4선식 |
| 0~10/20mA | 3선식 | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- 측정 매체가 제품의 접촉 재질과 호환되는지 확인하십시오
- 방폭형 제품에는 디지털 디스플레이 헤드가 포함되지 않습니다
- LCD 또는 LED 디스플레이가 있는 트랜스미터는 20VDC 이상의 전원 공급 장치가 필요합니다
- 안정적인 작동을 위해 낙뢰 보호 장치를 설치하고 적절한 접지를 보장하십시오
- 불소 고무 O-링은 -20°C ~ 250°C용으로 등급이 매겨져 있습니다. -20°C 미만의 온도에서는 EPDM O-링을 사용하십시오
- 기본 케이블 길이: 1.5m (폴리에틸렌 재질); 주문 시 대체 재질을 지정하십시오
- 진동, 충격력 또는 전자기 간섭과 같은 특별 요구 사항을 알려주십시오
| 구성 요소 | 코드 | 설명 |
|---|---|---|
| 외형 구조 | 5 | Packard 플러그 |
| 6 | 밀봉 직접 출력 케이블 1.5미터 | |
| 7 | 미니 Hirschmann 커넥터 | |
| 8 | 대형 Hirschmann 커넥터 | |
| 측정 범위 | 0-X | 0kPa ~ 10kPa…5MPa (X는 실제 측정 범위를 나타냄) |
| 전원 공급 장치 | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | 기타 | |
| 출력 신호 | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| 압력 연결 | J1 | M20×1.5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | 기타(Φ50.4 플랜지) | |
| 전기 연결 | B1 | Hirschmann |
| B2 | PG7 | |
| B3 | 케이블 밀봉 출력 1.5미터 | |
| B4 | 기타 | |
| 압력 유형 | G | 게이지 압력 |
| A | 절대 압력 | |
| S | 밀봉 기준 압력 |
Product Highlights
BP156TC 4-20mA 압력 센서는 0.5% 정확도, IP65 보호 및 0.1%FS/년 안정성을 제공합니다. 산업 응용 분야의 공기/액체 측정에 맞게 맞춤화할 수 있습니다. 304 SS 하우징은 내구성을 보장합니다.
