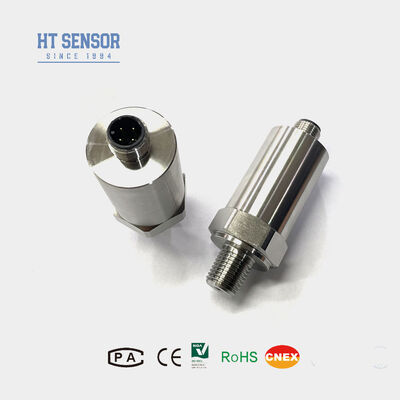

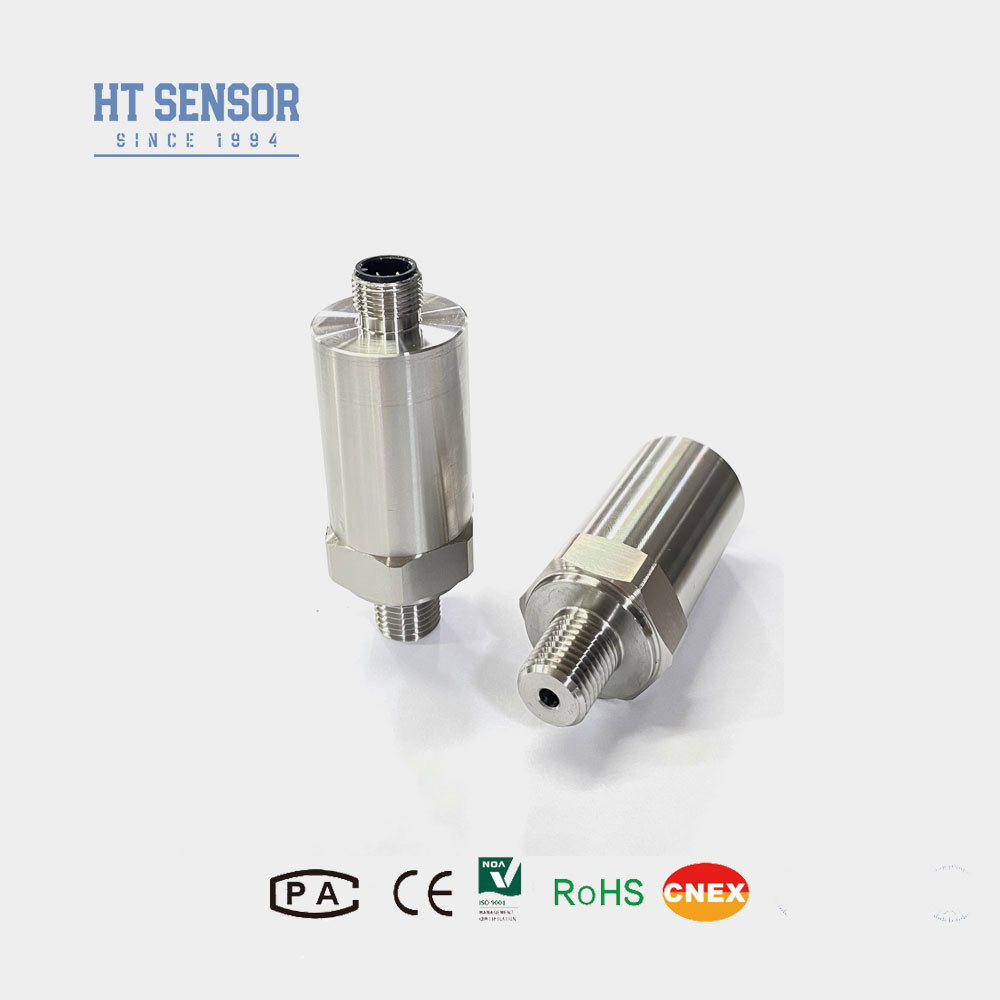

산업용 압력 센서 BP156 압력 트랜스미터, M12*1 G1/4 레벨 센서 포함
Product Details
| 모델 번호.: | BP156 | 측정 매체: | 액체 |
|---|---|---|---|
| 정확도 등급: | 0.5g | 압력 범위: | 0kpa~10kpa..…40MPa |
| 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 | 보상 온도: | -10 ℃ ~ 70 ℃ |
| 초과 적재: | 정격 범위의 ≤ 1.5 배 | 정확성: | ± 0.25% (타이핑) ± 0.5% (Max.) |
| 장기간 안정성: | ± 0.1%fs/년 (타이핑) ± 0.2%fs/년 (Max.) | 작동 온도: | -20ºC ~ 80ºC |
| 보관 온도: | -40ºC ~ 120ºC | 다이어프램 재료: | 316L |
| 무게: | ~0.25kg | ||
| 강조하다 |
보증이 있는 실리콘 압력 센서,고정도 실리콘 압력 센서,산업용 실리콘 압력 센서 |
||
Product Description
- 스테인레스 스틸 구조와 다양한 압력 인터페이스 형태로 넓은 측정 범위
- IP65 보호 등급 스테인리스 스틸 구조
- 제로 및 전체 규모 조정 가능 교정
- 전체 스테인레스 스틸 구조로 고정밀도
- 316L 스테인리스 스틸을 사용한 비부식성 가스 및 액체의 압력 측정
- 해양 및 항공 산업 애플리케이션
- 석유, 화학, 야금, 발전, 수문학을 포함한 산업 현장 프로세스
- 유압 및 공압 제어 시스템
| 측정 범위 | 0kPa ~ 10kPa…40MPa |
|---|---|
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 초과 적재 | ≤ 정격 범위의 1.5배 |
| 정확도 @ 25°C | ±0.25%(통상) ±0.5%(최대) |
| 반복성 및 히스테리시스 | 0.02%FS(일반) 0.05%FS(최대) |
| 장기적인 안정성 | ±0.1%FS/년(Typ.) ±0.2%FS/년(Max.) |
| 영점 온도 드리프트 | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| 전체 규모 온도 드리프트 | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| 주파수 응답 | 2.4Khz |
| 보상온도 | 0-70°C(맞춤형 10MPa 이하) |
| 작동 온도 | -20°C~80°C |
| 보관 온도 | -40°C~120°C |
| 진동 | 10g,55Hz ~ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연저항 | 100MΩ 100VDC |
| 방폭등급 | Ex ia IIC T6 Ga |
| 보호등급 | IP65 |
| 무게 | ~0.25kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA 0~10/20mA | 12~30VDC | 2/3/4선 |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | 3선 |
- 측정 매체가 제품의 접촉 부품과 호환되는지 확인하십시오.
- 방폭형 제품에는 디지털 디스플레이 헤드가 포함되지 않습니다.
- LCD 또는 LED 디스플레이 헤드가 있는 송신기의 경우 전원 공급 장치는 20VDC보다 낮아서는 안 됩니다.
- 안정적인 작동을 위해 낙뢰 보호 장치를 설치하고 적절한 접지를 보장하십시오.
- -20°C 미만의 작동 온도에서는 불소 고무 대신 EPDM O-링 씰을 선택하십시오.
- 기본 케이블 길이는 1.5m(폴리에틸렌 재질)입니다. 순서대로 대체 케이블을 지정하세요.
- 강한 진동, 충격력, 전자파 간섭 등 특별한 요구사항을 알려주세요.
| 암호 | 개요 공사 |
|---|---|
| 5 | 패커드 플러그 |
| 6 | 밀봉된 직접 출력 케이블 1.5m |
| 7 | 미니 Hirschmann 커넥터 |
| 8 | 대형 Hirschmann 커넥터 |
| 암호 | 전원공급장치 |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | 다른 |
| 암호 | 출력 신호 |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| 암호 | 압력 연결 |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | 기타(¢50.4 플랜지) |
| 암호 | 전기 연결 |
|---|---|
| 지하 1층 | 히르슈만 |
| 지하 2층 | PG7 |
| B3 | 케이블 밀폐형 콘센트 1.5m |
| B4 | 다른 |
| 암호 | 압력 유형 |
|---|---|
| G | 게이지 압력 |
| 에이 | 절대압력 |
| 에스 | 밀봉된 기준 압력 |
Product Highlights
BP156 압력 트랜스미터BP156 압력 트랜스미터는 HT 시리즈 실리콘 내압 절연막 오일 충전 코어를 신호 측정 요소로 활용합니다. 신호 처리 회로는 스테인리스 스틸 하우징 내부에 위치하여 센서 신호를 표준 출력 신호로 변환합니다. 이 제품은 안정적이고 신뢰할 수 있는 성능을 보장하기 위해 부품, 반제품 및 완제품에 대한 엄격한 테스트와 노화 검사를 거쳤습니다.제품특징스테인레스 스틸 구조와 다양한 압력 인터페이스 형태로 넓은 측정 범위IP65 보호 등급 스테인리스 스틸 구조제로 및 전체 규모 조정 가능 교정전체 스테인레스 스틸 구...
