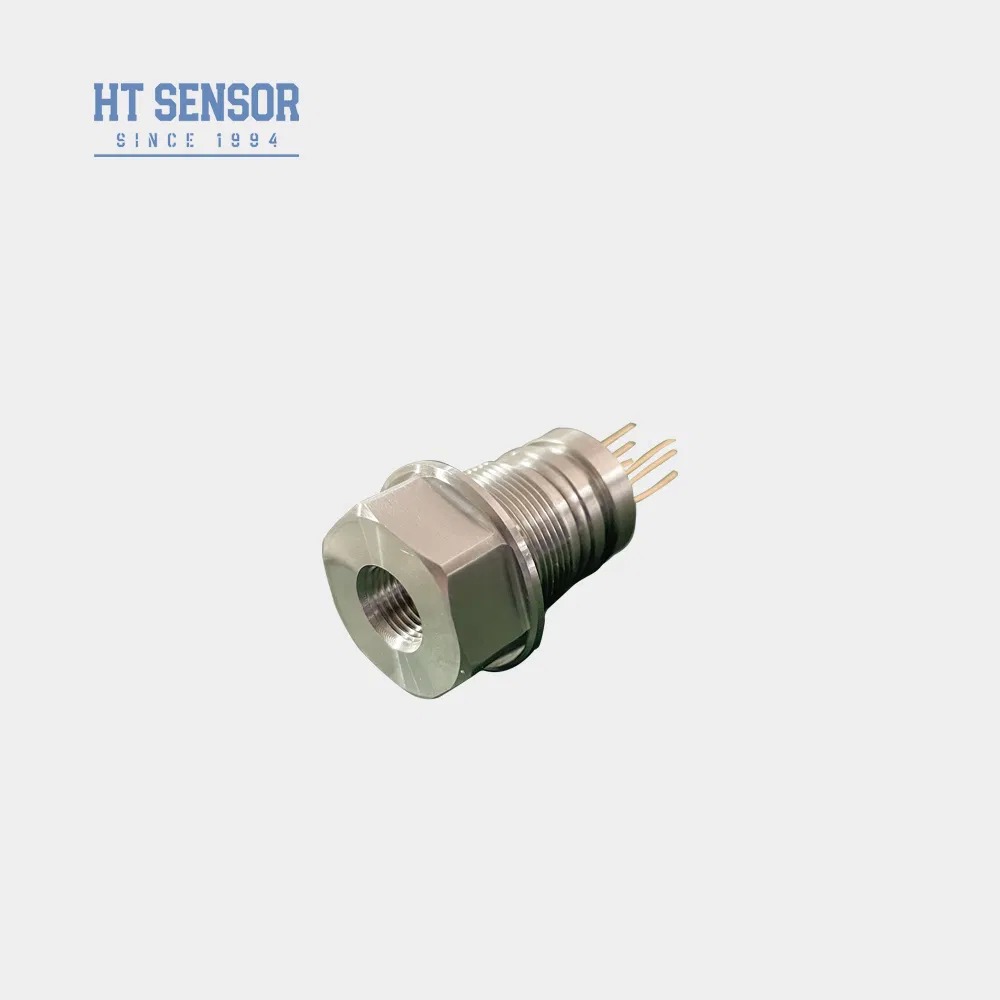

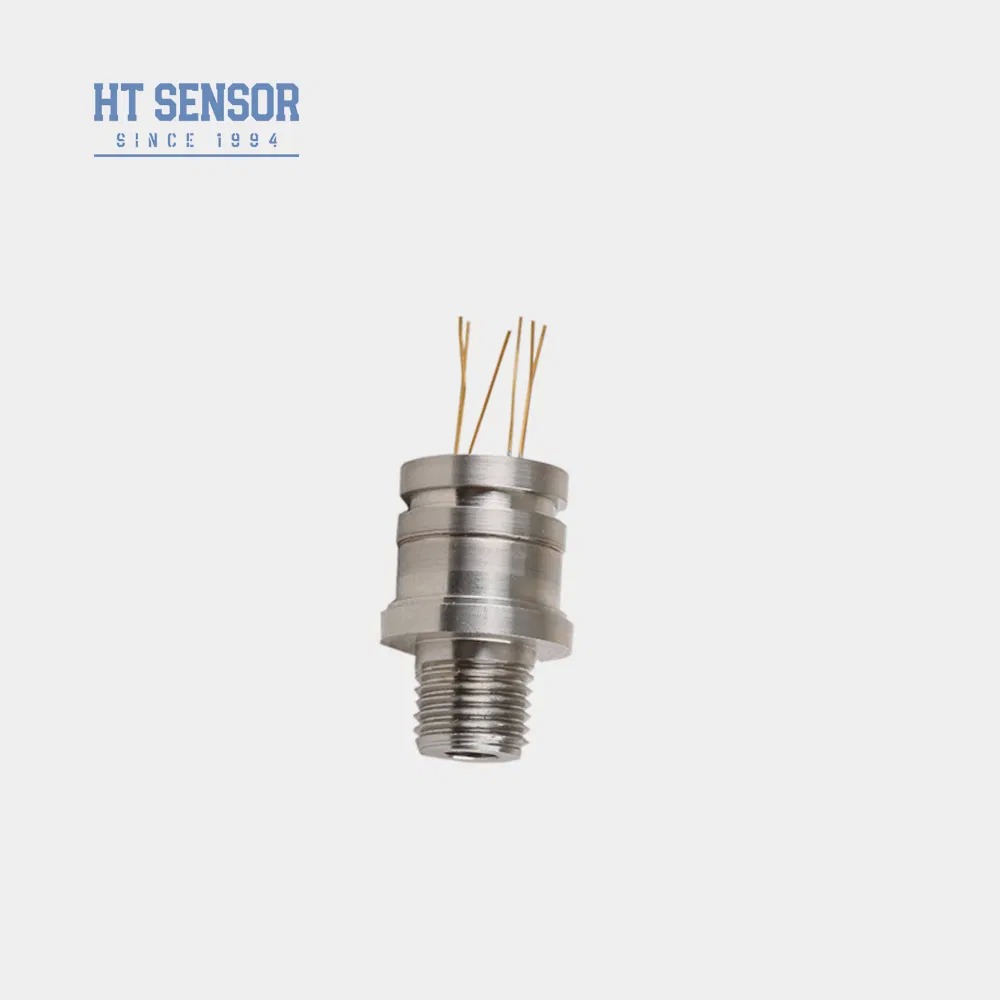

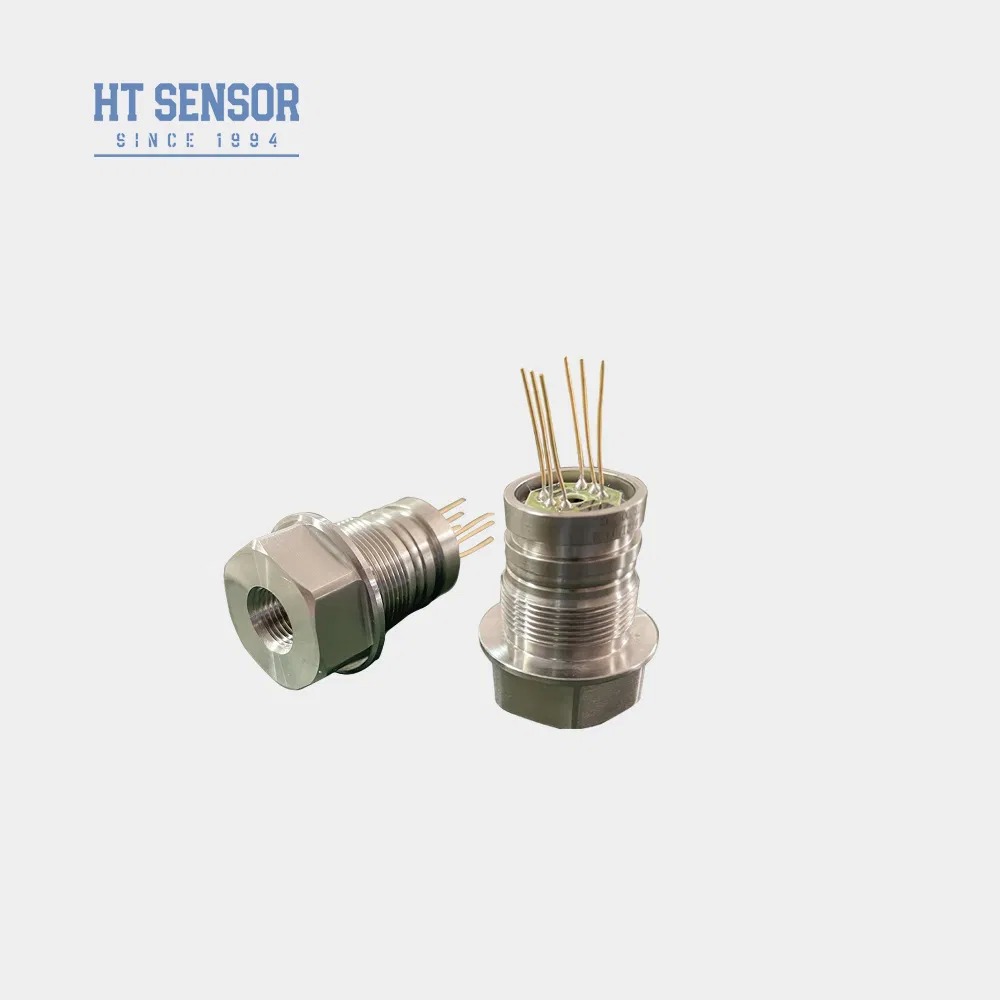

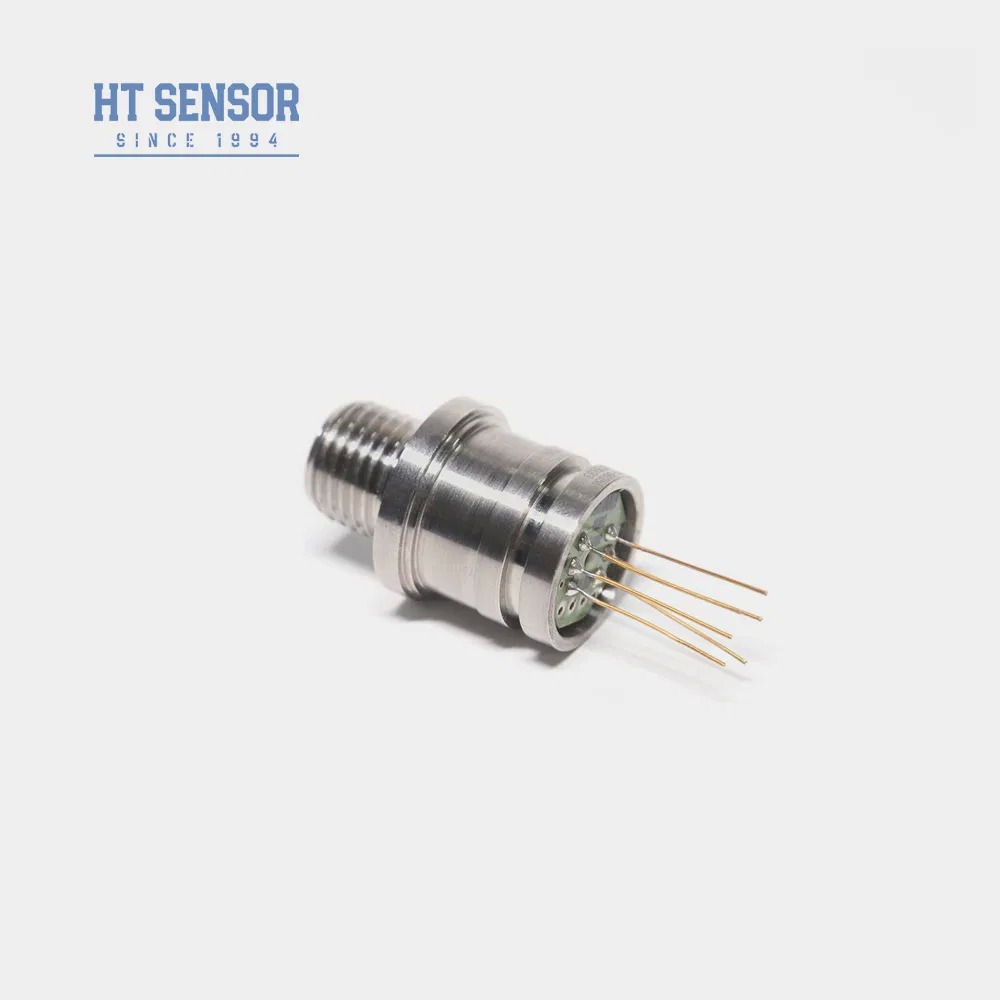

HT30 압력 센서 셀 (나사 연결 전압 나사 레벨 센서)
제품 세부정보
| 모델 번호.: | HT30 | 출력 신호: | 아날로그 유형 mv 신호 |
|---|---|---|---|
| 생산 과정: | 완성 | 재료: | 스테인레스 스틸 |
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| IP 등급: | IP65 | 힘: | 1.5MA |
| 실: | G1/4 등 | 작동 온도: | -20~80℃ |
| 보관 온도: | -40~125℃ | 무게: | ~63g |
| 강조하다 |
HT30 나사 연결 압력 센서,보증이 있는 실리콘 압력 센서,전압 나사 레벨 센서 셀 |
||
제품 설명
- 첨단 기술 316L 스테인리스 스틸 가구와 티타늄 및 하스텔로이 등 고급 대막 재료
- 정확한 온도 보상 및 제로점 수정용 두꺼운 필름 회로
- 다중 스레드 인터페이스 옵션 사용 가능
- 소형 크기와 높은 신뢰성을 가진 용접 한 조각 구조
- 석유, 화학, 금속, 전력 및 수질학 등 산업 공정 현장
- 해양 및 항공 산업
- 수압 및 공기 제어 시스템
- 프로세스 제어 애플리케이션
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 케이블
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|---|
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| 봉인된 (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS |
| 매개 변수 | 유형 | 맥스 | 단위 |
|---|---|---|---|
| 비선형성 | ±0.15 | ±0.3 | % F.S |
| 반복 가능성 | 0.05 | 0.1 | % F.S |
| 히스테레시스 | 0.05 | 0.1 | % F.S |
| 0 오프셋 출력 | 0±1 | 0±2 | mV |
| 전체 규모 출력 (≤20KPa) | 50±10 | 50±30 | mV |
| 풀 스케일 출력 (≥35kPa) | 100±10 | 100±30 | mV |
| 제로 오프셋 템프. 드리프트 (≤20KPa) | ± 1 | ±2 | % F.S |
| 제로 오프셋 템프. 드리프트 (≥35kPa) | ±0.5 | ± 1 | % F.S |
| 전체 규모 온도 변동 (≤20KPa) | ± 1 | ±2 | % F.S |
| 풀 스케일 온도 변동 (≥35kPa) | ±0.5 | ± 1 | % F.S |
| 보상 온도 (≤20KPa) | 0~50 | oC | |
| 보상 온도 (≥35kPa) | 0~70 | oC | |
| 작동 온도 | -20~80 | oC | |
| 저장 온도 | -40~125 | oC | |
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||
| 폭발 압력 | 전체 규모의 5배 | ||
| 장기적 안정성 | 0.2 % F.S/년 | ||
| 디아프라그마 재료 | 316L | ||
| 단열 저항 | 100VDC ≥200MΩ | ||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||
| 충격 | 100g, 11ms | ||
| 반응 시간 | ≤1ms | ||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||
| 채우기 매개체 | 실리콘 오일 | ||
| 무게 | ~ 63g | ||
- 필요한 공기 밀착성을 위해 코어 크기와 송신기 하우징 사이의 적절한 적합성을 보장
- 상대로 하우징을 정렬 하 고 보상 판을 손상 방지 하기 위해 조립 중에 균일 압력을 적용
- 측정 매체가 316L 대막 재료와 호환되지 않는 경우 주문할 때 특별한 지침을 제공
- 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하여 손상을 방지하십시오.
- 압력 측정기 코어 포트를 대기 에 개방 하 고 물, 증기 또는 부식 매체의 입구를 방지
- 실제 코어 라벨을 참조 하 고 모든 핀 리드 구성 변경
제품 하이라이트
HT30 스레드 연결 전압 스레드 레벨 센서와 압력 센서 셀 HT30 실리콘 피에조레시스티브 압력 센서 HT30 실리콘 피에조레시스티브 압력 센서는 액체 및 가스 압력을 측정하기 위해 피에조레시스티브 효과를 활용하는 매우 안정적인 유분 실리콘 원소입니다.원통 스레드 연결과 오 링 밀폐가 없는 용접 구조, 이 센서는 다양한 까다로운 애플리케이션에 적합합니다. 제품 특성 첨단 기술 316L 스테인리스 스틸 가구와 티타늄 및 하스텔로이 등 고급 대막 재료 정확한 온도 보상 및 제로점 수정용 두꺼운 필름 회로 다중 스레드 인터페이스 옵션 ...
