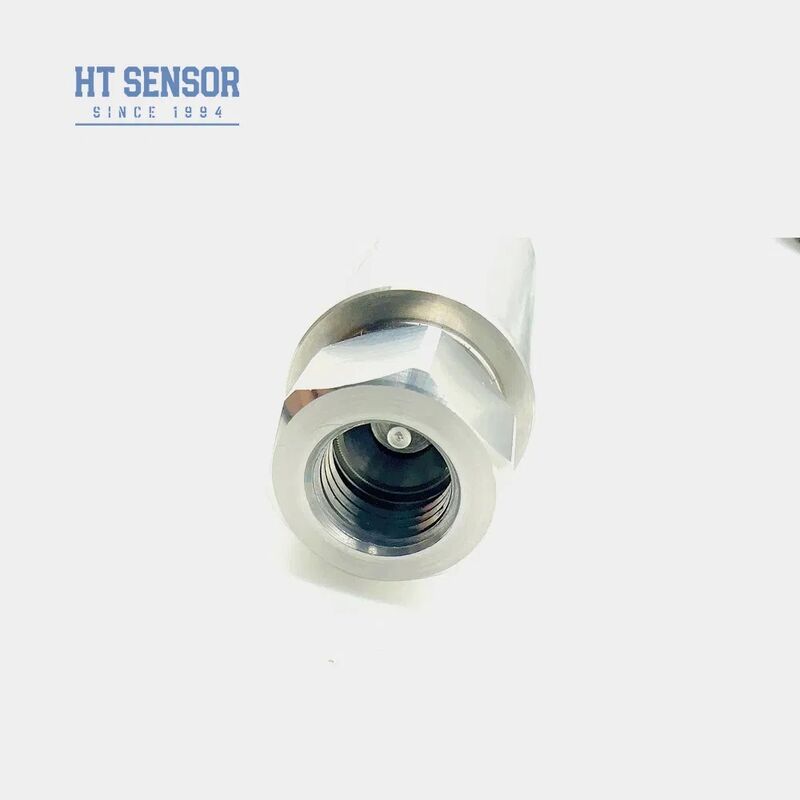

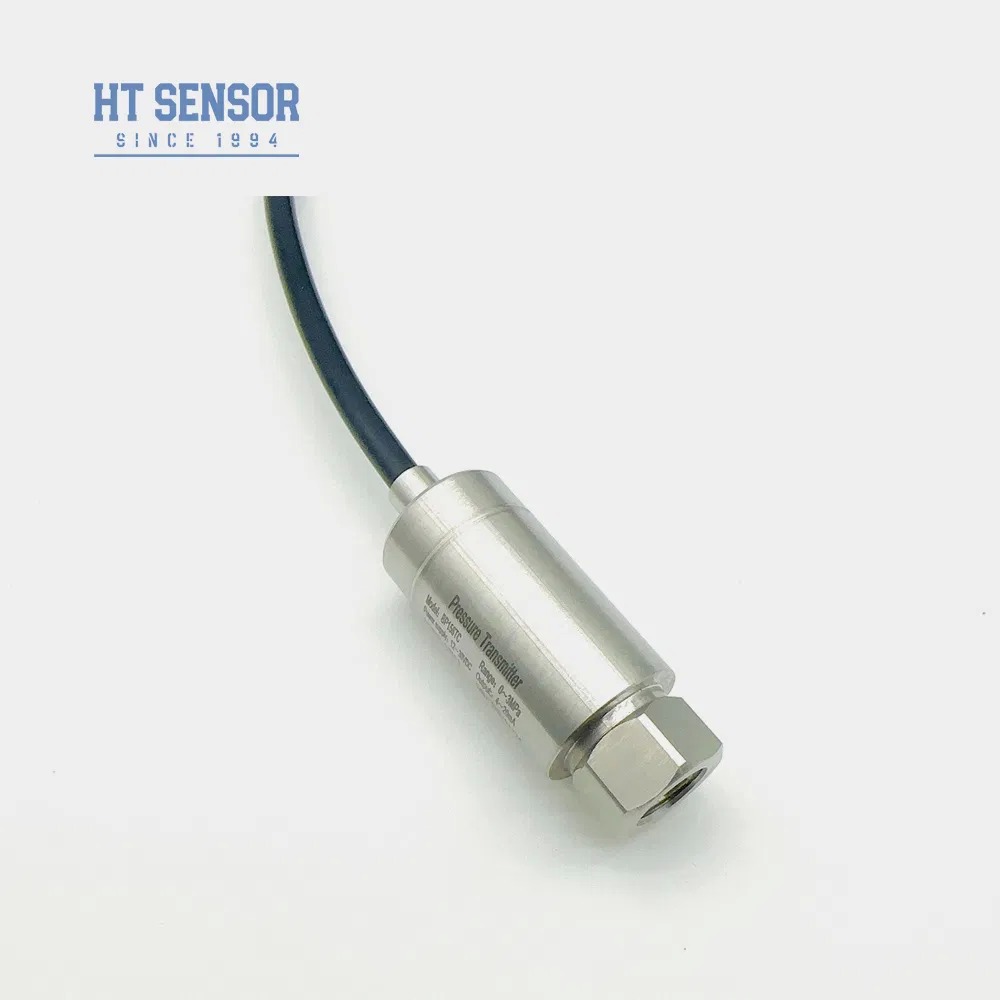

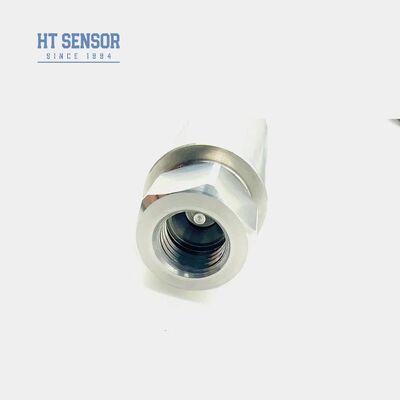

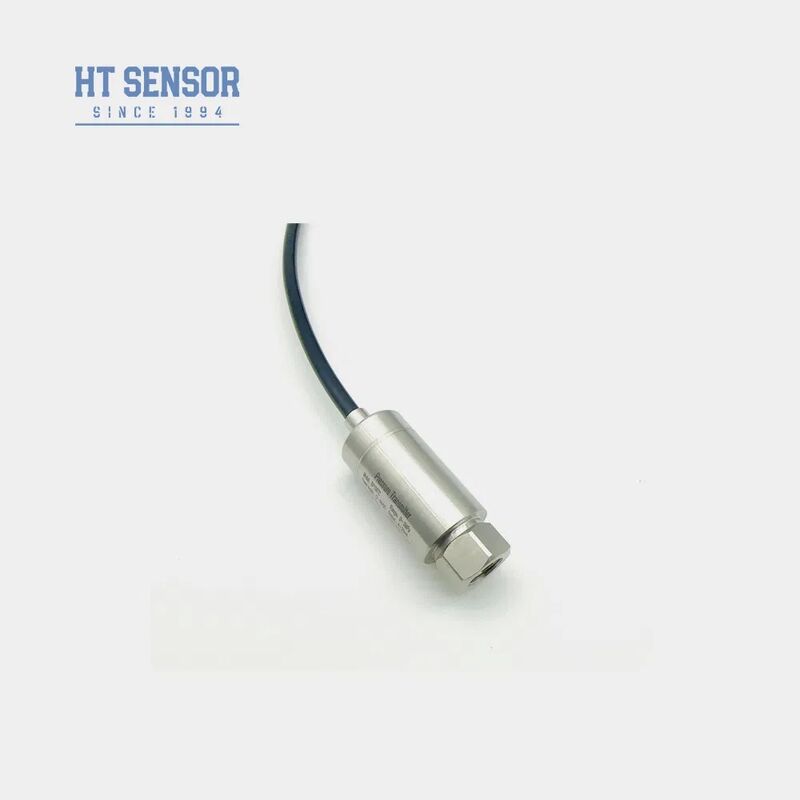

형통 4-20mA 공기압 트랜스미터 실리콘 압저항 압력 센서 산업용
Product Details
| 모델 번호.: | BP156 | 측정 매체: | 가스와 액체 |
|---|---|---|---|
| 정확도 등급: | 0.5% | 압력 범위: | 0kPa~10kPa...40MPa |
| IP 등급: | IP65 | 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 |
| 하우징 재질: | 304 | 배상 임시.: | 0-70C |
| 다이어프램 재료: | 316L | 출력 신호: | 4~20mA / 0.5-4.5V |
| 공급 전압: | 12~30VDC / 5VDC | 출력 유형: | 2/3/4선 |
| 무게: | ~0.25kg | ||
| 강조하다 |
4-20mA 공기압 트랜스미터,실리콘 피에조레시스티브 압력 센서,산업 압력 센서 보증 |
||
Product Description
- 스테인리스 스틸 구조의 넓은 측정 범위
- 다양한 압력 인터페이스 구성 가능
- 간편한 설치를 위한 소형 및 경량 설계
- 전체 스테인리스 스틸 구조의 고정밀 측정
- 조정 가능한 제로 및 전체 스케일 보정
- 316L 스테인리스 스틸을 사용하여 부식성이 없는 가스 및 액체의 압력 측정
- 해양 및 항공 산업 응용 분야
- 석유, 화학, 야금, 발전 및 수문학 분야의 산업 공정 제어
- 유압 및 공압 제어 시스템
| 측정 범위 | 0kPa ~ 10kPa…5MPa |
|---|---|
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 과부하 용량 | 정격 범위의 ≤ 1.5배 |
| 25ºC에서의 정확도 | ±0.25% (일반) ±0.5% (최대) |
| 반복성 및 히스테리시스 | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| 장기 안정성 | ±0.1%F.S/년(Typ.) ±0.2%F.S/년(Max.) |
| 제로점 온도 드리프트 | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| 전체 스케일 온도 드리프트 | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| 주파수 응답 | 2.4Khz |
| 보상 온도 | 0-70ºC(≤10mpa, 맞춤형) |
| 작동 온도 | -20ºC~80ºC |
| 보관 온도 | -40ºC~120ºC |
| 진동 저항 | 10g,55Hz ~ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연 저항 | 100MΩ 100VDC |
| 방폭 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| O-링 씰 | 불소 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4선 |
| 0~10/20mA | 3선 | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
- 측정 매체가 제품의 접촉 재료와 호환되는지 확인하십시오.
- 방폭 모델에는 디지털 디스플레이 헤드가 포함되지 않습니다.
- LCD 또는 LED 디스플레이가 있는 트랜스미터는 전원 공급 장치 ≥20VDC가 필요합니다.
- 낙뢰 보호 장치를 설치하고 적절한 접지를 하여 안정적인 작동을 보장하십시오.
- -20ºC 미만의 작동 온도에서는 불소 고무 대신 EPDM O-링 씰을 선택하십시오.
- 기본 케이블 길이는 1.5m(폴리에틸렌 재질)입니다.
- 진동, 충격 또는 전자기 간섭에 대한 특별 요구 사항을 지정하십시오.
| 코드 | 개요 구조 |
|---|---|
| 5 | Packard 플러그 |
| 6 | 밀봉된 직접 출력 케이블 1.5미터 |
| 7 | 미니 Hirschmann 커넥터 |
| 8 | 대형 Hirschmann 커넥터 |
(0-X)Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다.
| 코드 | 전원 공급 장치 |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | 기타 |
| 코드 | 출력 신호 |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| 코드 | 압력 연결 |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | 기타(¢50.4 플랜지) |
| 코드 | 전기 연결 |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | 케이블 밀봉 배출구 1.5미터 |
| B4 | 기타 |
| 코드 | 압력 유형 |
|---|---|
| G | 게이지 압력 |
| A | 절대 압력 |
| S | 밀봉된 기준 압력 |
Product Highlights
BP156 압력 트랜스미터BP156 압력 트랜스미터는 에어 컴프레서 및 냉동 장비용으로 특별히 설계된 비용 효율적인 솔루션입니다. 당사의 독점적인 고성능 트랜스미터 회로와 첨단 기술을 통합하여 까다로운 산업 환경에서 뛰어난 신뢰성을 제공합니다. 주요 특징스테인리스 스틸 구조의 넓은 측정 범위다양한 압력 인터페이스 구성 가능간편한 설치를 위한 소형 및 경량 설계전체 스테인리스 스틸 구조의 고정밀 측정조정 가능한 제로 및 전체 스케일 보정산업 응용 분야316L 스테인리스 스틸을 사용하여 부식성이 없는 가스 및 액체의 압력 측정해양 및 ...
