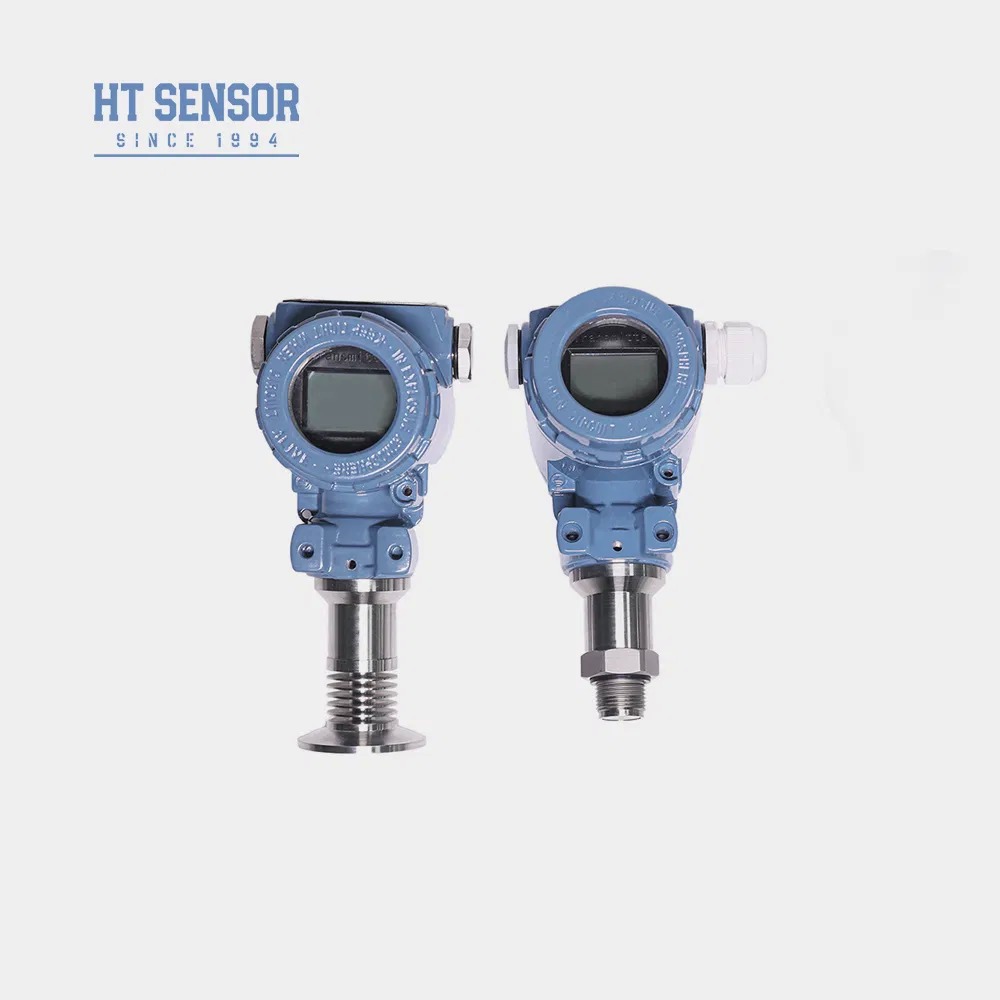

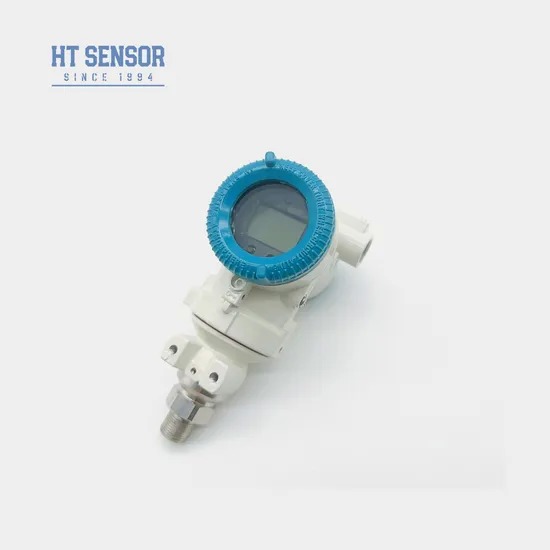

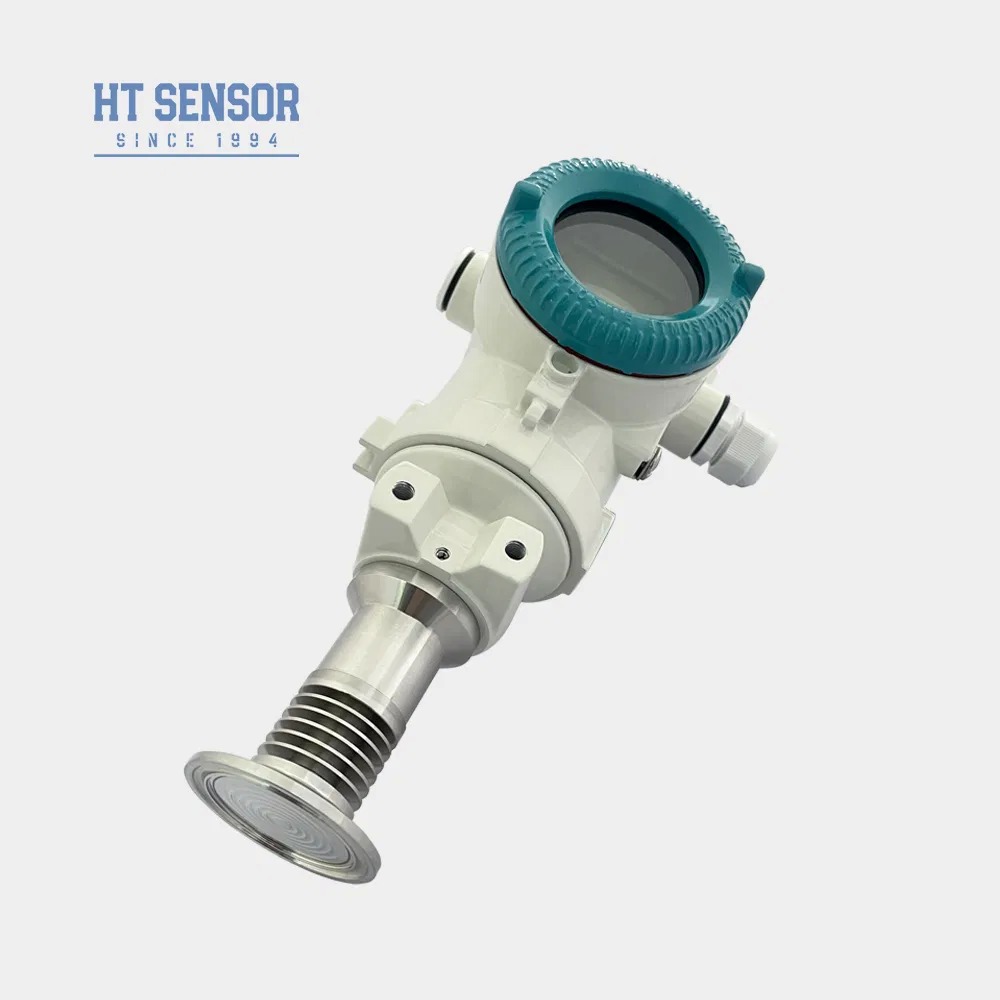

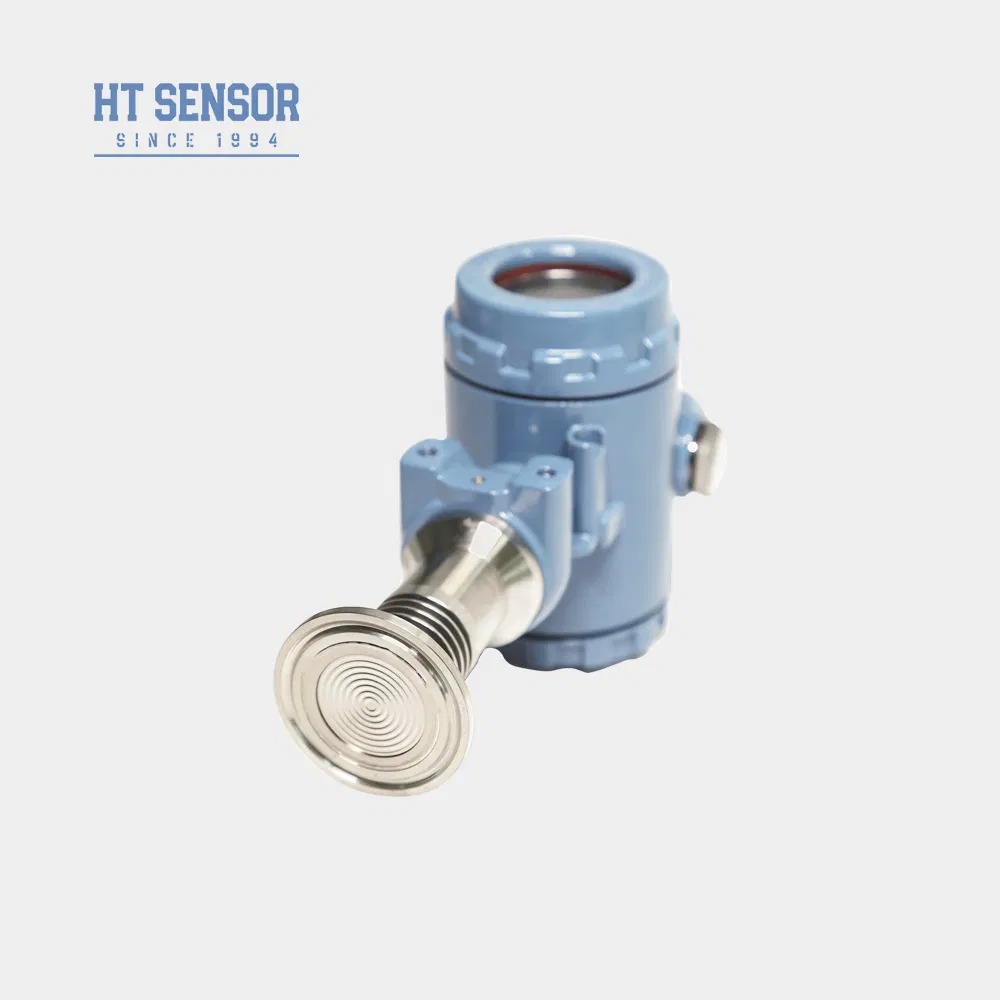

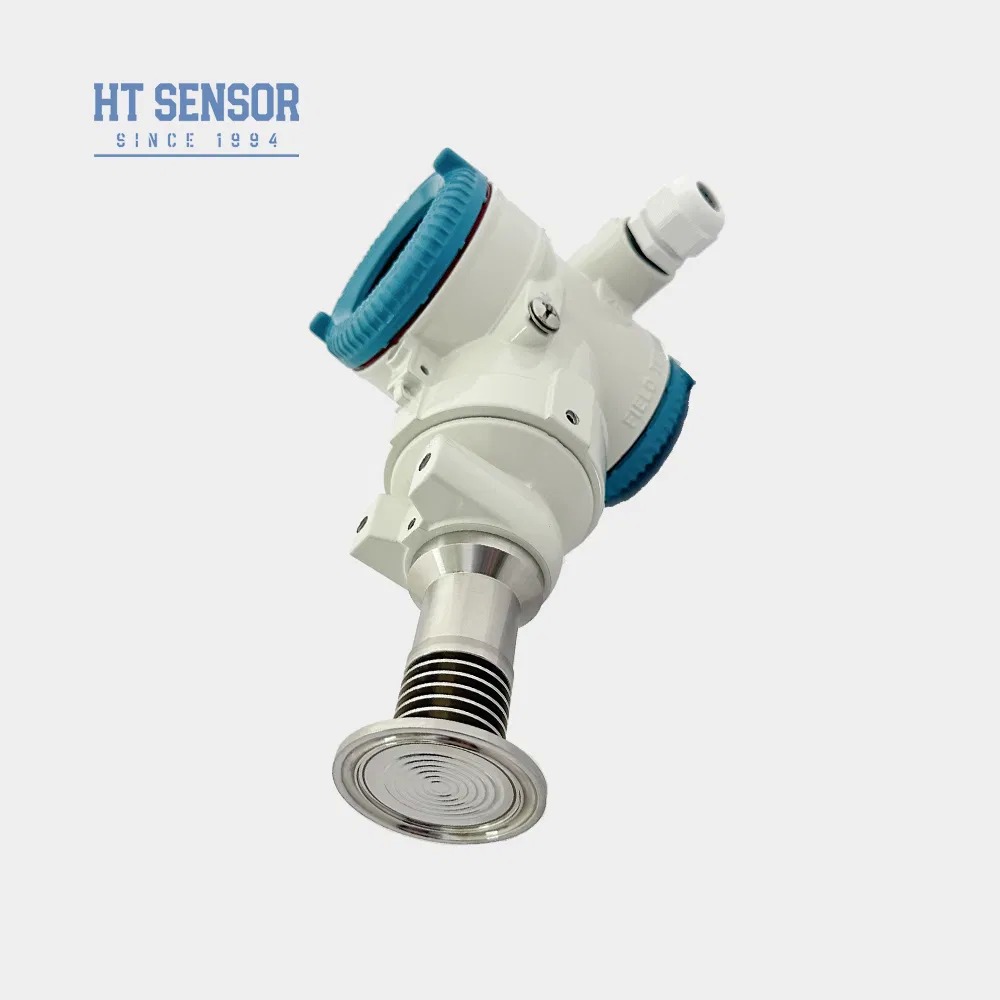

HT센서 간편 세척 디지털 트랜스듀서 4-20mA+Hart 플러시 압력 센서 트랜스미터
Product Details
| 모델 번호.: | BP93420-IIIQT | 측정 매체: | 공기와 액체 |
|---|---|---|---|
| 정확도 등급: | 0.5% | 압력 범위: | -100kpa...0kpa ~30kpa...3.5MPa |
| IP 등급: | IP65 | 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 |
| 장기간 안정성: | +-0.1%F.S/Year (타입) | 출력 신호: | 4-20mA/Hart/485 |
| 측정 범위: | -100kPa…0kPa~35kPa…3.5MPa | 초과 적재: | 정격 범위의 ≤ 1.5 배 |
| 제로 포인트 온도 드리프트: | ± 0.02%FS/ºC (≤100KPA) ± 0.01%FS/ºC (> 100kpa) | 풀 스케일 온도 드리프트: | ± 0.02%FS/ºC (≤100KPA) ± 0.01%FS/ºC (> 100kpa) |
| 강조하다 |
간편 세척 디지털 압력 센서,4-20mA+Hart 플러시 압력 트랜스미터,보증이 있는 실리콘 압력 센서 |
||
Product Description
- 다양한 압력 인터페이스 옵션
- 중간 규모의 스케일링을 방지하기 위해 위생 응용 분야용으로 설계됨
- 완전 스테인레스 스틸 구조로 높은 정확도
- 청소하기 쉬운 디자인
- 316L을 사용한 비부식성 가스 및 액체 측정에 적합
- 환경 보호 및 화학 산업에 이상적
- 해양 및 항공 산업에 사용됩니다.
- 의료, 바이오제약, 식품 위생 산업에 매우 적합합니다.
| 측정 범위 | -100kPa…0kPa ~ 35kPa…3.5MPa |
|---|---|
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 초과 적재 | ≤ 정격 범위의 1.5배 |
| 정확도 @ 25°C | ±0.25%(보통) ±0.5%(최대) |
| 반복성 및 히스테리시스 | 0.02%FS(일반) 0.05%FS(최대) |
| 장기적인 안정성 | ±0.1%FS/년(Typ.) ±0.2%FS/년(Max.) |
| 영점 온도 드리프트 | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| 전체 규모 온도 드리프트 | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| 주파수 응답 | 2.4Khz |
| 보상온도 | 0-70°C(맞춤형 ≤10mpa) |
| 작동 온도 | -20°C~80°C |
| 보관 온도 | -40°C~120°C |
| 진동 | 10g,55Hz ~ 2kHz |
| 하우징 재질 | 304,316L |
| 다이어프램 재질 | 316L |
| 절연저항 | 100MΩ 100VDC |
| 방폭 등급 | Ex db IIC T6GB |
| 보호등급 | IP65 |
| O-링 씰 | 불소고무 |
| 무게 | ~1kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4선 |
| 0~10/20mA | 3선 | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4선 |
| 암호 | 개요공사 |
|---|---|
| IB | 일반 압력 트랜스미터 |
| 9 | 디스플레이 압력 트랜스미터 |
| 즉 | 충격 방지 항공 압력 트랜스미터 |
| IIC/III | 산업용 일반/디스플레이 압력 트랜스미터 |
| 만약에 | 방습 압력 트랜스미터 |
| IIE/IIIE | 일반/디스플레이 압력 트랜스미터 |
| 안에 | 에어컨 전용 압력 트랜스미터 |
| IC | 고온 압력 트랜스미터 |
| IQ/IQT | 대형 다이어프램/고온 압력 트랜스미터 |
(0-X)Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다.
| 암호 | 전원공급장치 |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | 다른 |
| 암호 | 출력 신호 |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| 암호 | 전기 연결 |
|---|---|
| 지하 1층 | 히르슈만 |
| 지하 2층 | PG7 플러그 |
| B3 | 밀폐형 케이블 출력 |
| B4 | 2088 산업용 케이싱 |
| B5 | 2088 산업용 케이스(디스플레이 포함) |
| B6 | 다른 |
| 암호 | 압력 유형 |
|---|---|
| G | 게이지 압력 |
| 에이 | 절대압력 |
| 에스 | 밀봉된 기준 압력 |
- 제품 선택시 측정 매체가 제품의 접촉 부분과 호환되는지 확인하십시오.
- 주문시 방폭형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않으니 주의하시기 바랍니다.
- LCD 또는 LED 디스플레이 헤드가 있는 트랜스미터를 주문할 때 트랜스미터의 전원 공급 장치는 20VDC보다 낮아서는 안 됩니다.
- 안정적인 작동을 보장하려면 현장에 낙뢰 보호 장치를 설치하고 적절한 접지를 보장하십시오.
- 불소 고무 O-링의 정격 작동 온도 범위는 -20°C ~ 250°C입니다. -20°C 미만의 온도에서는 EPDM O-링 씰을 선택하십시오.
- 기본 케이블 길이는 1.5m이며 세 가지 재료로 제공됩니다. 지정하지 않은 경우 폴리에틸렌 케이블 재질이 제공됩니다.
- 강한 진동, 순간 충격력 또는 강한 전자기 간섭과 같은 특별한 요구 사항에 대해서는 주문 시 지정하십시오.
Product Highlights
BP93420-IIIQT 고온 플러시 압력 트랜스미터 Baoji Hengtong 높은 위생 조건이 요구되는 액체 테스트 응용 분야를 위한 고온 플러시 압력 센서입니다. 제품소개 BP93420-IIIQT 1.5mm 클램프는 스테인레스 스틸 하우징 내부에 신호 처리 회로가 있는 대형 다이어프램 고온 트랜스미터를 설치하여 센서 신호를 표준 출력 신호로 변환합니다. 이 압력 트랜스미터는 높은 위생 조건이 요구되는 응용 분야에 주로 사용되며 위생 환경에서 안정적이고 정확한 압력 측정을 보장합니다. 제품특징 다양한 압력 인터페이스 옵션 중간 ...
