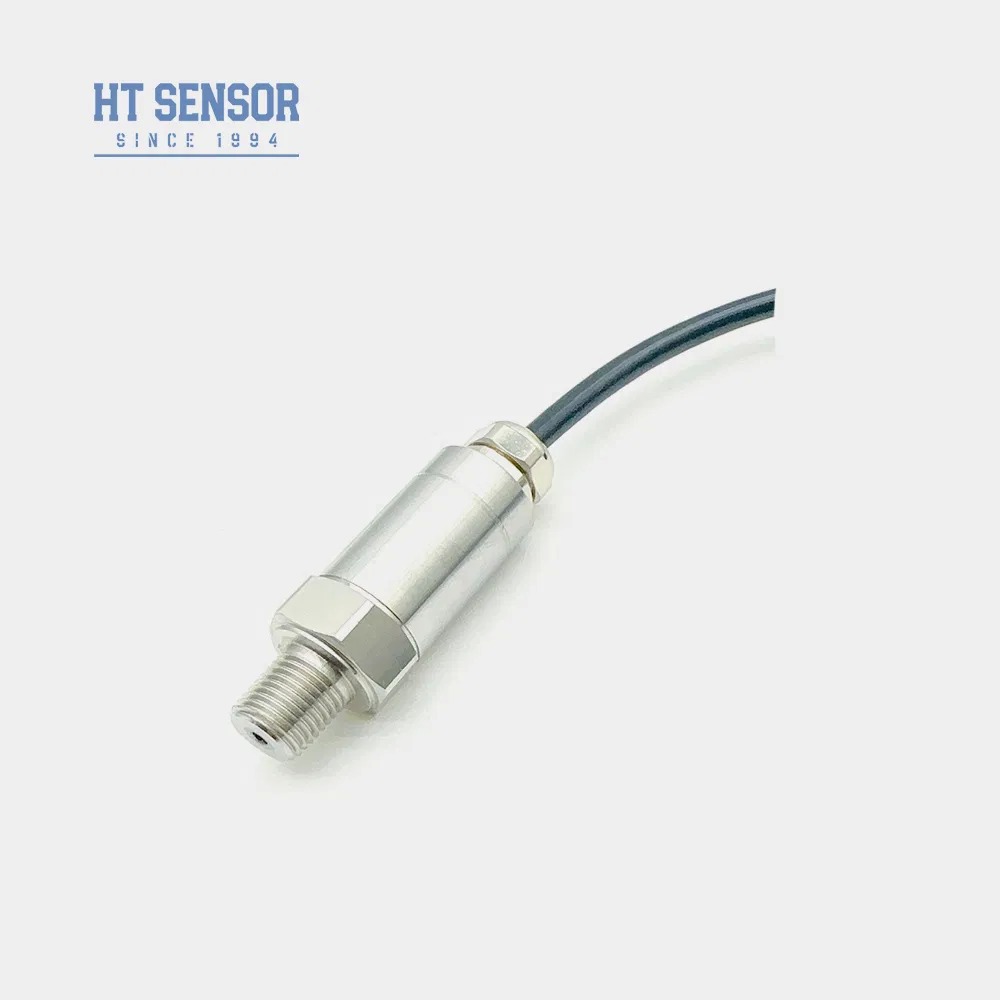

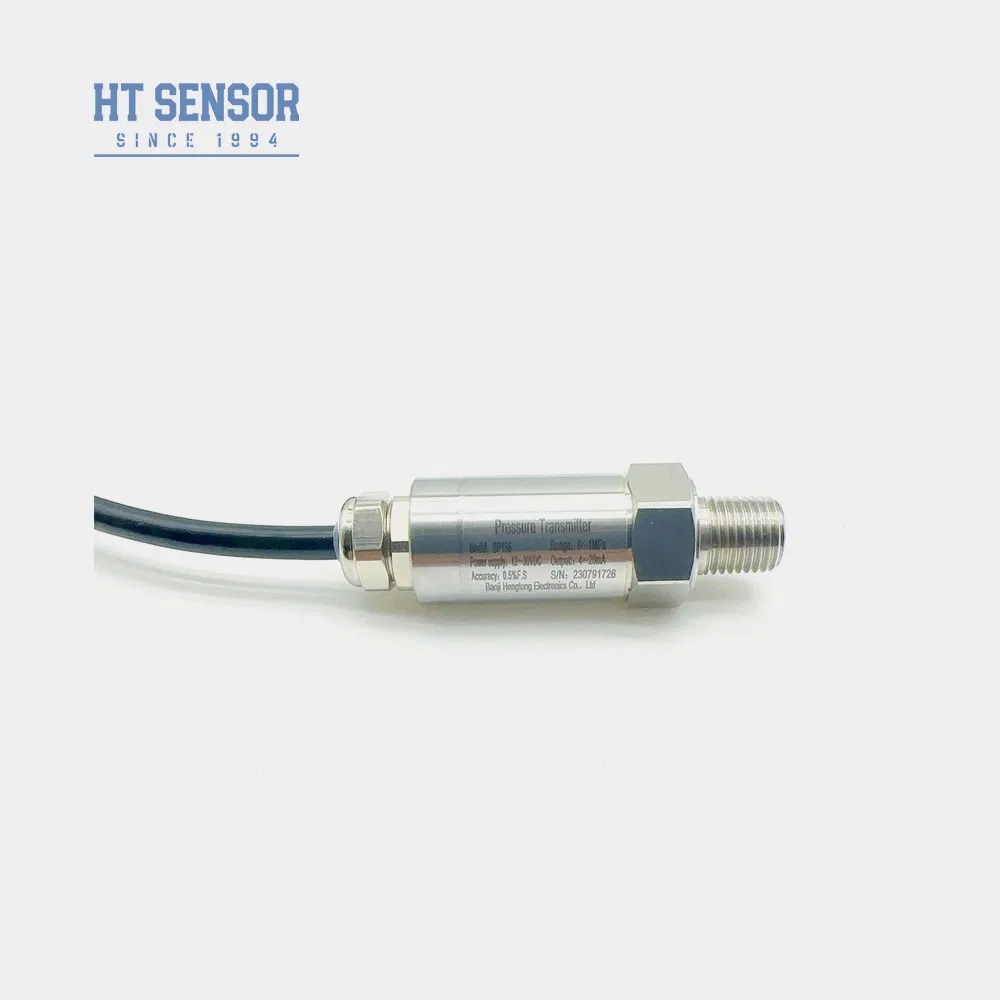

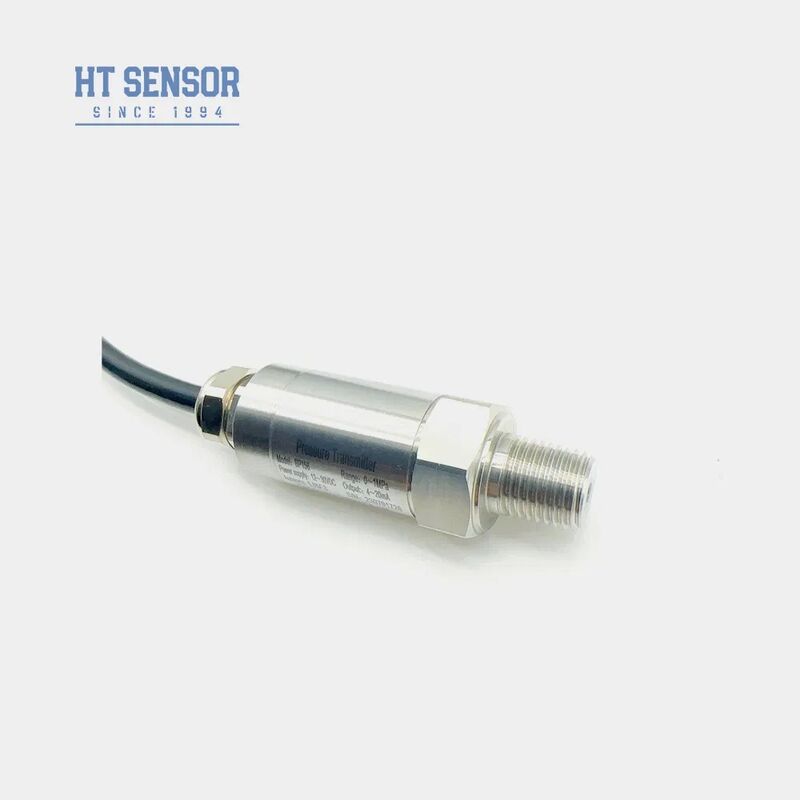

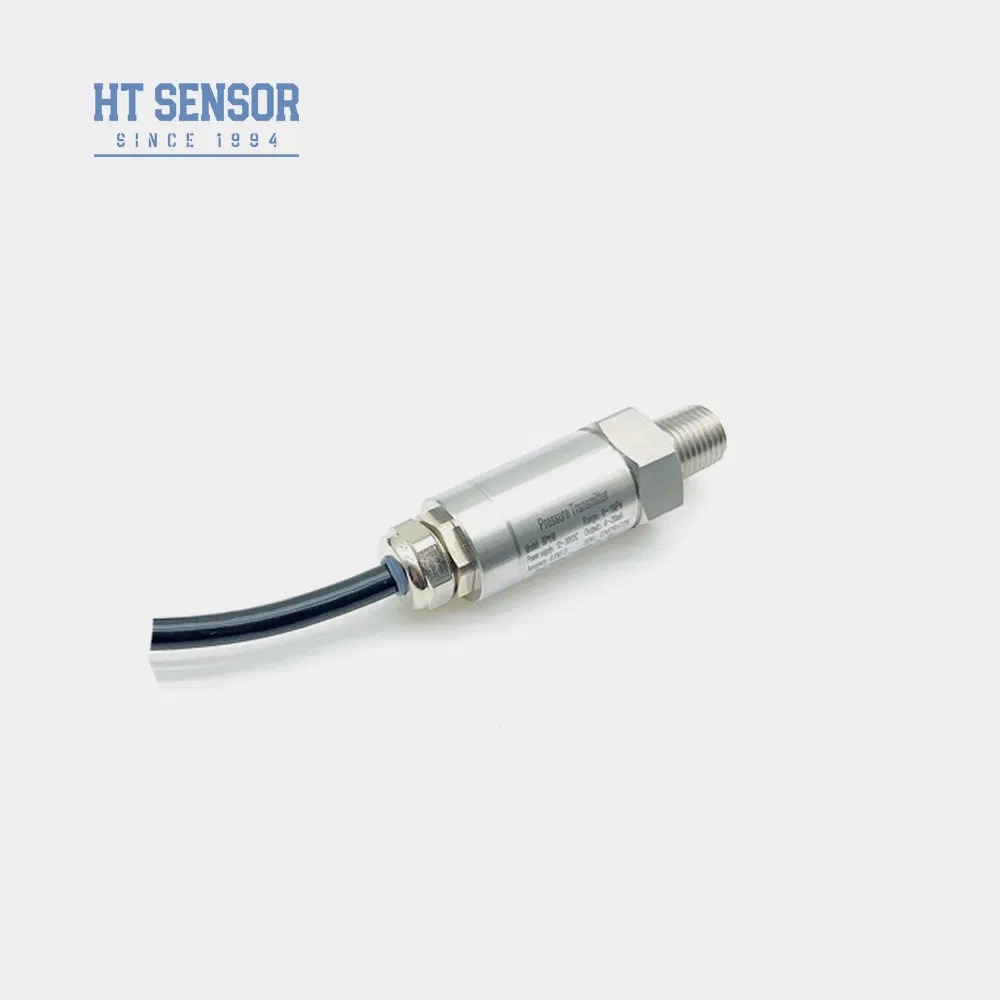

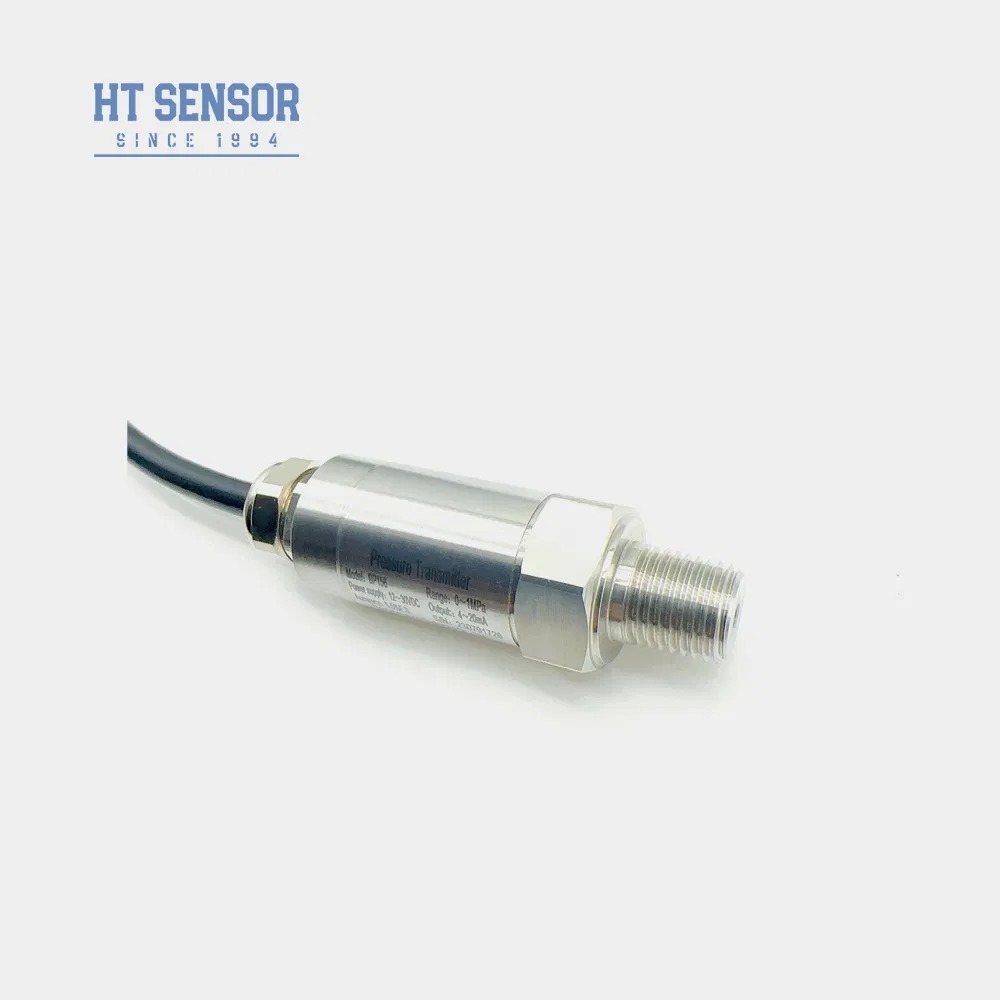

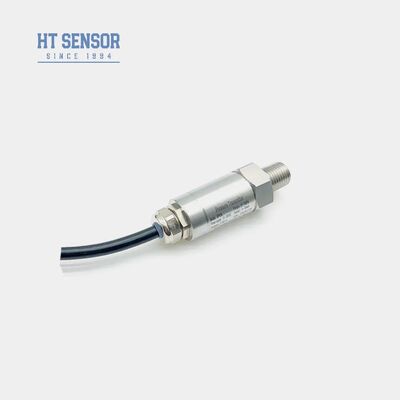

고정밀 실리콘 압력 트랜스미터 공기 압력 센서 산업용 HT 센서 포함
Product Details
| 모델 번호.: | BP156 | 측정 매체: | 가스와 액체 |
|---|---|---|---|
| 압력 범위: | 0kPa~10kPa...40MPa | IP 등급: | IP65 |
| 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 | 작동 온도.: | -20 ℃ ~ 80 ℃ |
| 과부하 용량: | 정격 범위의 ≤ 1.5 배 | 정확도 @ 25ºC: | ± 0.25% (타이핑) ± 0.5% (Max.) |
| 장기간 안정성: | ± 0.1%fs/년 (타이핑) ± 0.2%fs/년 (Max.) | 다이어프램 재료: | 316L |
| 절연저항: | 100mΩ 100VDC | 무게: | ~0.25kg |
| 강조하다 |
고정도 실리콘 압력 센서,산업용 공기 압력 송신기,HT 센서 압력 트랜스미터 |
||
Product Description
- 스테인리스 스틸 구조로 넓은 측정 범위
- 다양한 압력 인터페이스 구성 가능
- 전체 스테인레스 스틸 구조로 IP65 보호 등급
- 제로 및 전체 규모 교정 기능
- 고정밀 측정 정확도
- 316L 스테인리스 스틸을 사용한 비부식성 가스 및 액체의 압력 측정
- 해양 및 항공 산업 애플리케이션
- 석유, 화학, 야금, 발전, 수문학 분야의 산업 공정 모니터링
- 유압 및 공압 제어 시스템
| 측정 범위 | 0kPa ~ 10kPa…40MPa |
|---|---|
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 과부하 용량 | ≤ 정격 범위의 1.5배 |
| 정확도 @ 25°C | ±0.25%(통상) ±0.5%(최대) |
| 반복성 및 히스테리시스 | 0.02%FS(일반) 0.05%FS(최대) |
| 장기적인 안정성 | ±0.1%FS/년(Typ.) ±0.2%FS/년(Max.) |
| 영점 온도 드리프트 | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| 전체 규모 온도 드리프트 | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| 주파수 응답 | 2.4Khz |
| 보상온도 | 0-70°C(맞춤형 10MPa 이하) |
| 작동 온도 | -20°C~80°C |
| 보관 온도 | -40°C~120°C |
| 진동 저항 | 10g, 55Hz ~ 2kHz |
| 하우징 재질 | 304, 316L |
| 다이어프램 재질 | 316L |
| 절연저항 | 100MΩ 100VDC |
| 방폭등급 | Ex ia IIC T6 Ga |
| 보호등급 | IP65 |
| O-링 씰 | 불소고무 |
| 무게 | ~0.25kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4선 |
| 0~10/20mA | 3선 | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- 측정된 매체가 제품 접촉 물질과 호환되는지 확인하십시오.
- 방폭 모델에는 디지털 디스플레이 헤드가 포함되어 있지 않습니다.
- LCD 또는 LED 디스플레이가 있는 송신기에는 20VDC 이상의 전원 공급 장치가 필요합니다.
- 안정적인 작동을 위해 낙뢰 보호 장치를 설치하고 적절한 접지를 보장하십시오.
- -20°C 미만의 작동 온도에서는 EPDM O-링 씰을 선택하세요.
- 기본 케이블 길이는 1.5m(폴리에틸렌 재질)입니다.
- 진동, 충격 또는 전자기 간섭에 대한 특별 요구사항 지정

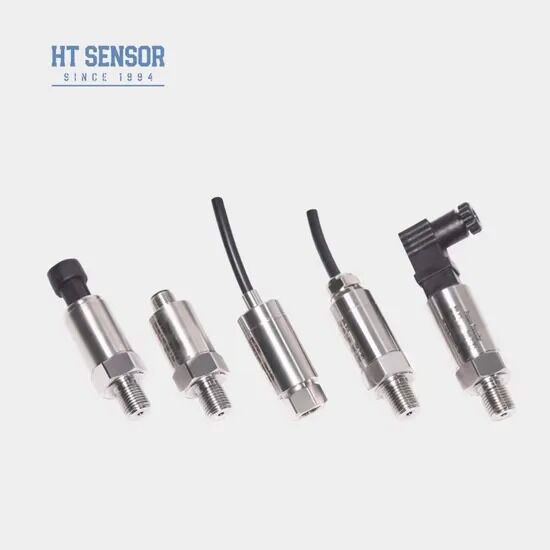

| BP15X | 아날로그 압력 트랜스미터 |
|---|---|
| 암호 | 개요 공사 |
| 5 | 패커드 플러그 |
| 6 | 밀봉된 직접 출력 케이블 1.5미터 |
| 7 | 미니 Hirschmann 커넥터 |
| 8 | 대형 Hirschmann 커넥터 |
| 측정 범위 | 0kPa ~ 10kPa…5MPa (0-X)Kpa 또는 MPa | X: 실제 측정 범위 |
| 암호 | 전원공급장치 |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | 다른 |
| 암호 | 출력 신호 |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| 암호 | 압력 연결 |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | 기타(¢50.4 플랜지) |
| 암호 | 전기 연결 |
| 지하 1층 | 히르슈만 |
| 지하 2층 | PG7 |
| B3 | 케이블 밀폐형 콘센트 1.5m |
| B4 | 다른 |
| 암호 | 압력 유형 |
| G | 게이지 압력 |
| 에이 | 절대압력 |
| 에스 | 밀봉된 기준 압력 |
Product Highlights
BP156 고정밀 실리콘 압력 트랜스미터 제품개요 BP156 압력 트랜스미터는 HT 시리즈 실리콘 내압 절연막 오일 충전 코어 기술을 신호 측정 요소로 활용합니다. 신호 처리 회로는 내구성이 뛰어난 스테인리스 스틸 인클로저 내에 내장되어 센서 신호를 표준 출력 신호로 변환합니다. 각 장치는 구성 요소, 반제품 및 완제품에 대한 엄격한 테스트와 노화 검사를 거쳐 안정적이고 신뢰할 수 있는 성능을 보장합니다. 주요 특징 스테인리스 스틸 구조로 넓은 측정 범위 다양한 압력 인터페이스 구성 가능 전체 스테인레스 스틸 구조로 IP65 보호 ...
