상세 정보

모델 번호.:	BPK-IV	측정 범위:	중압 측정기
유형:	디지털 디스플레이	정확성:	1
표시하다:	디지털	구조:	디스플레이 계측기
기능:	지역 표시 유형, 전기 신호 제어	제어점:	2포인트
입력:	압력 /온도 /PT100 등	공급 전압:	220VAC /24VDC(±10%)
주변 온도:	0~50℃	상대습도:	≤85%비부식성 가스
해결:	12개 비트	릴레이 수명:	>100000번
맥스. 현재의:	3A(저항부하), 0.3A(유도부하)
강조하다:	블랙 플라스틱 압력 측정기 , 온도 조절 기기 , 실리콘 압력 센서 디스플레이

제품 설명

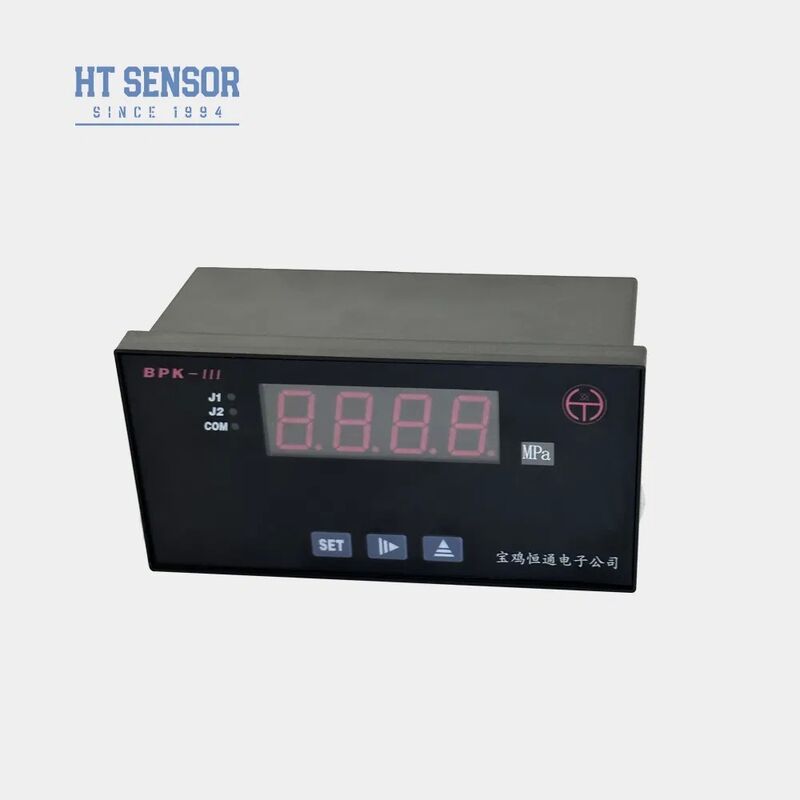

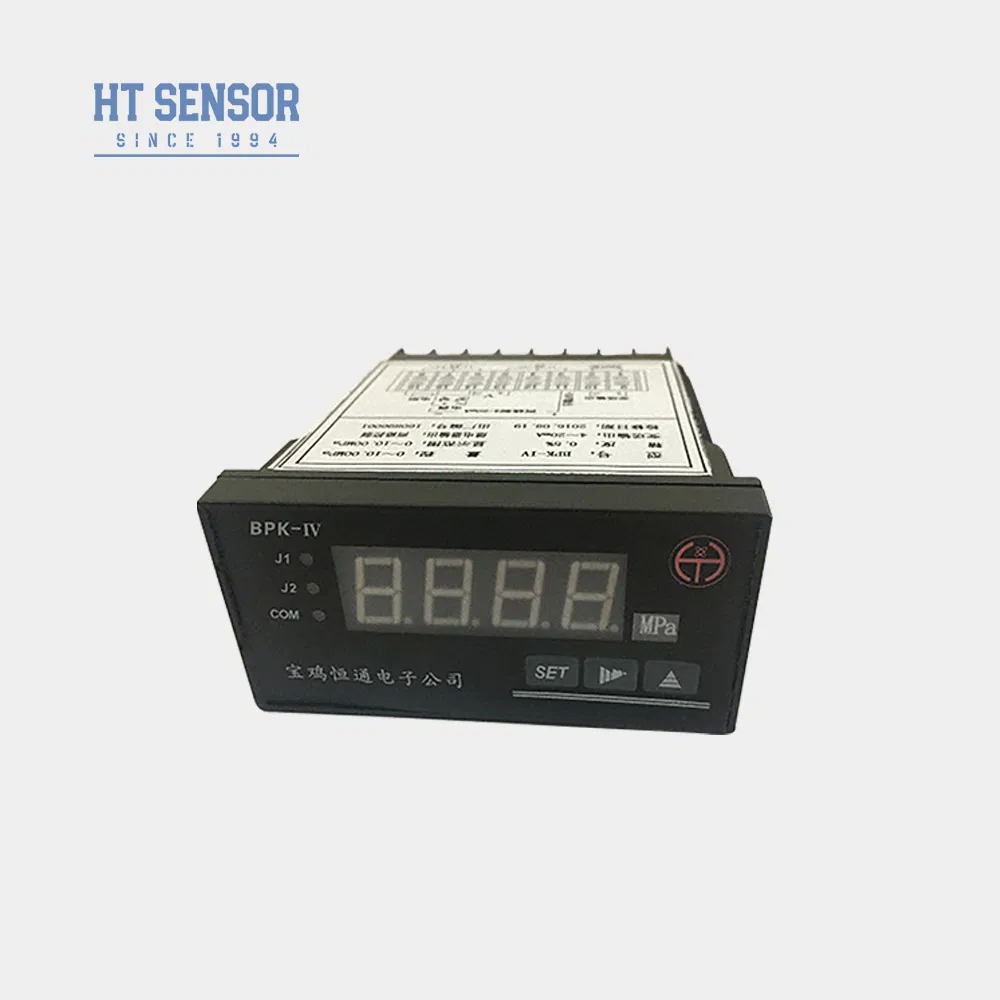

BPK-IV 압력 측정기/스위치

검은색 플라스틱 재료 디스플레이와 제어기 기능 산업용 기기 응용.

제품 개요

BPK-IV 시리즈 컨트롤러는 산업 환경에서 다양한 자동 제어 애플리케이션을 위해 디스플레이, 제어 및 전송 기능을 결합합니다.

주요 특징

RTD, 열쌍 및 표준 신호를 포함한 여러 입력 신호 옵션
비선형 신호 및 선형 신호 설정 기능에 대한 디스플레이 범위 캘리브레이션
12비트 해상도와 조절 가능한 범위의 격리된 송신 출력
2개의 릴레이 출력 장치로 고/하, 고/고-고 또는 낮은/하 낮은 경보 동작을 구성할 수 있습니다.

기술 사양

전원 공급:220VAC / 24VDC (± 10%)

운영 환경:주변 온도 0~50°C, 상대 습도 ≤85%

입력 신호 매개 변수

입력 신호 코드	입력 신호	표시 범위	결의	정확성	입력 저항
00	T TC	0~400°C	1°C	00.2%	10만원
01	R TC	0~1600°C	1°C	00.2%	10만원
02	J TC	0~1200°C	1°C	00.2%	10만원
03	WRe3-WRe25 TC	0~2300°C	1°C	00.2%	10만원
04	B TC	350~1800°C	1°C	00.2%	10만원
05	S TC	0~1600°C	1°C	00.2%	10만원
06	K TC	0~1300°C	1°C	00.2%	10만원
07	E TC	0~900°C	1°C	00.2%	10만원
08	Pt100 RTD	-200~600.0°C	0.1°C	00.2%	(0.2mA)
09	Cu50 RTD	-50.0~150.0°C	0.1°C	00.2%	(0.2mA)
10	원격 압력 0~375Ω	-1999에서 9999까지 사용자 정의	16비트 A/D 샘플	00.2%	(0.2mA)
11	0~75mV 전류 분할기			00.1%	10만원
12	0~30mV			00.1%	10만원
13	0~5V 표준 신호			00.1%	10만원
14	1~5V 표준 신호			00.1%	10만원
15	0~10V 표준 신호			00.1%	10만원
16	0~10mA 표준 신호			00.1%	20Ω
17	0~20mA 표준 신호			00.1%	20Ω
18	4~20mA 표준 신호			00.1%	20Ω

아날로그 전류 출력

출력 신호 전송	현재 출력	전송 범위	격리 전압	최대 해상도	정확성	용량	오픈 서킷 전압
00	4~20mA	범위에 있는 데이터를 표준 전류 신호로 전송	1500V	12비트	00.3%	≤ 500Ω	15V
01	0~20mA

이 제품은 4 ~ 20 mA 또는 0 ~ 20 mA 출력 전류 신호로 제조됩니다.사용자 주문이 가능하거나 사용자는 1 ~ 5V를 위해 외부 저항 (250Ω 또는 500Ω) 을 연결할 수 있습니다., 0~5V 또는 0~10V 전압 변환 (반항의 정확성은 출력 전압의 정확성에 직접 영향을 미칩니다.)

릴레이 출력 사양

전압	최대 전류 (항압 부하)	최대 전류 (인덕티브 로드)	릴레이 수명
250V/120V	3A AC / 2A DC	0.3A AC / 0.2A DC	>100000회
120V/48V	4A AC / 3A DC	0.4A AC / 0.3A DC
<48V	5A AC / 4A DC	0.5A AC / 0.4A DC

추가적 특징

송신기 작동을 위한 외부 DC24V/30mA 전원 공급
열쌍 센서의 자동 온도 보상
단속 보호 기능

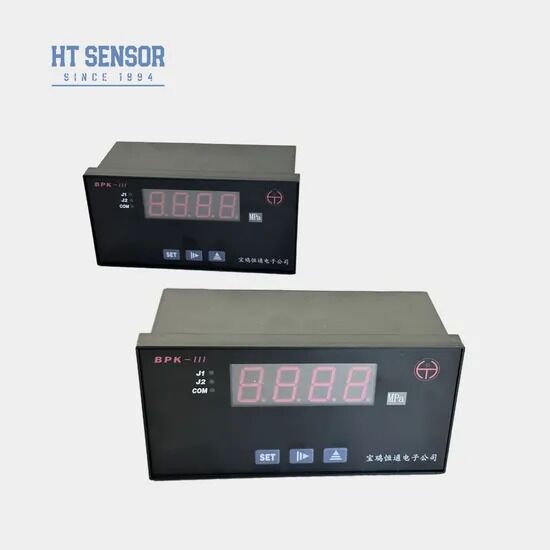

모델 크기

모델	윤곽 차원	패널 출력 크기 (mm)	참고문서
BPK-IIIS1	160×80×80 (평면)	152+0.8×76+07
BPK-IIIS2	96×48×112 (평면)	92+0.7×44+05

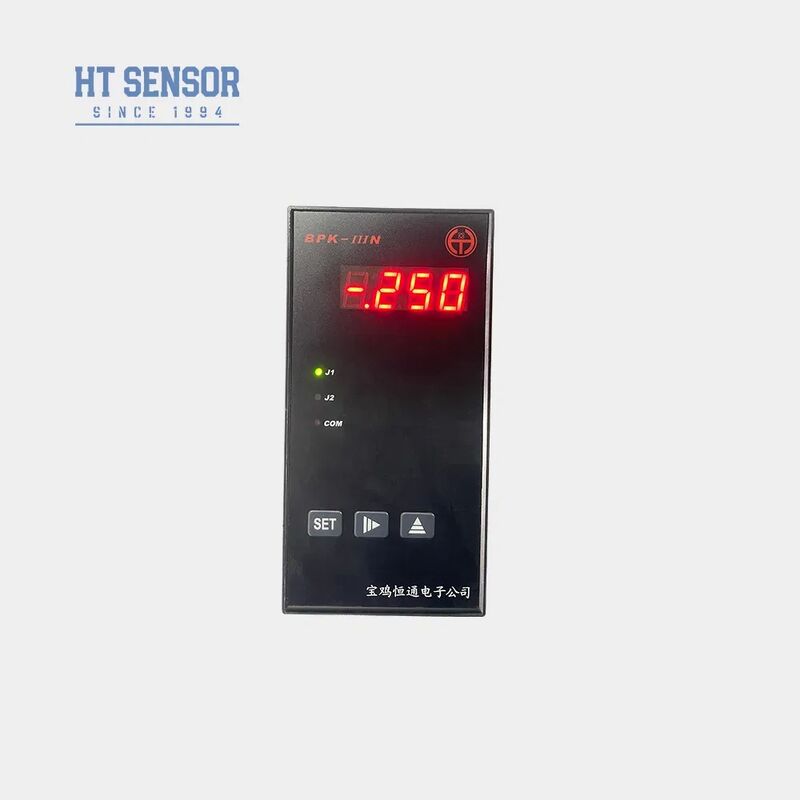

BPK-IIIN1	80×160×80 (올림)	76+0.7×152+08
BPK-IIIN2	48×96×112 (올림)	44+0.5×92+07
BPK-IIIF1	96×96×112 (제곱)	92+0.7×92+07
BPK-IIIF2	48×48×108 (제곱)	44+0.5×44+05	J2 릴레이 없이 J2 경보등으로
BPK-IIIF3	72x72x112	67+0.7×67+07
