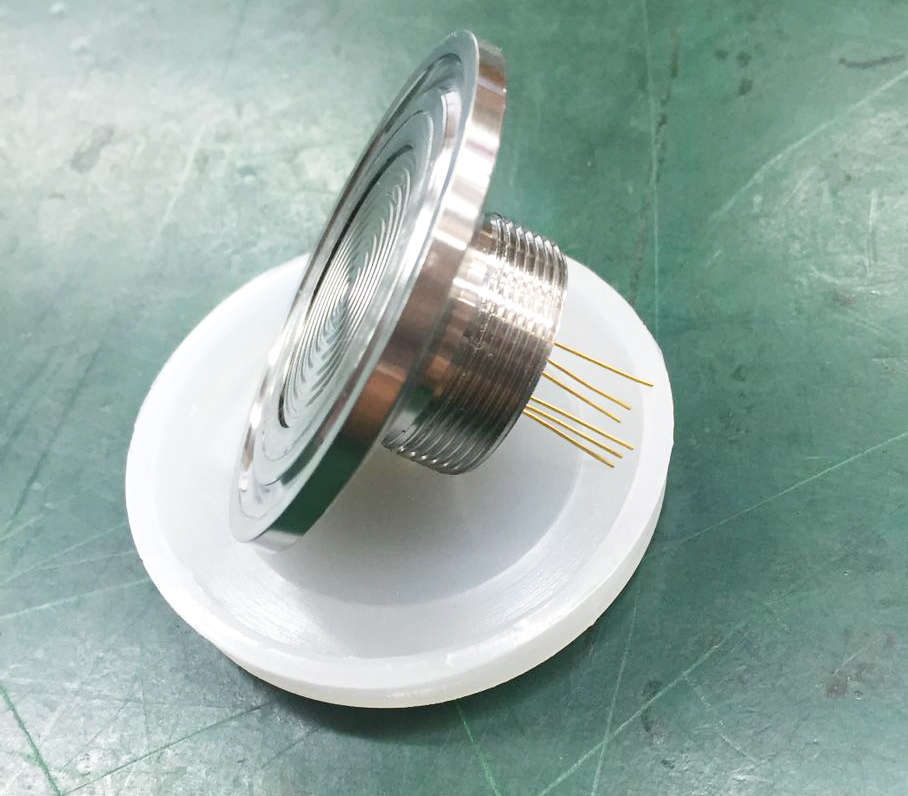

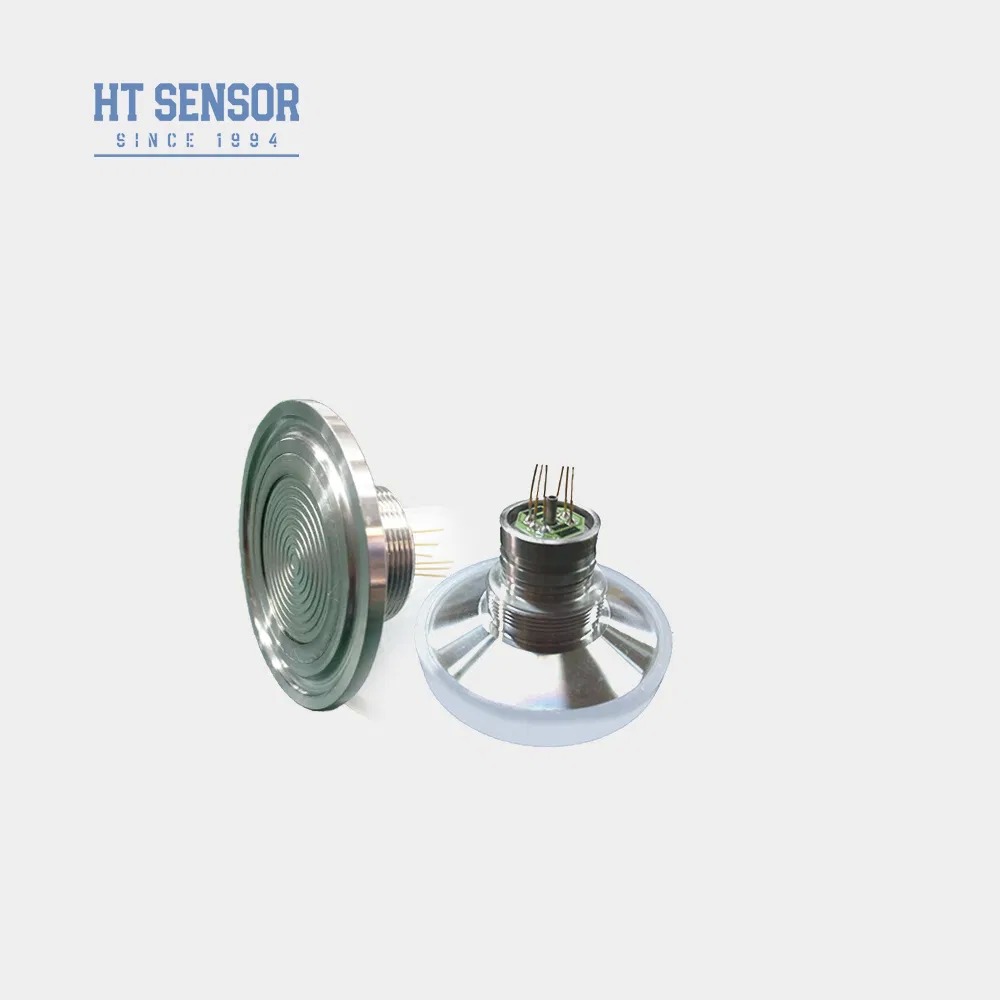

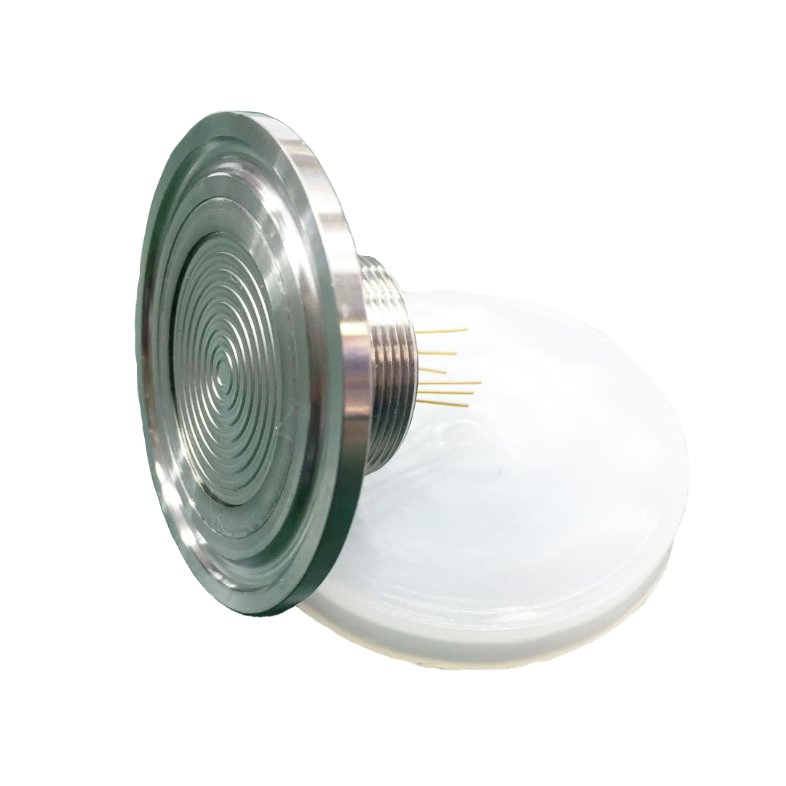

HT-IQ 50.4mm 대구경 실리콘 압저항 압력 센서 소개 플러시 센서 코어
Product Details
| 출력 신호: | 아날로그 유형 | 재료: | 스테인레스 스틸 |
|---|---|---|---|
| 힘: | 1.5MA | 연결: | 금도금 Kovar 핀 또는 100mm WIRE |
| 스레드 크기: | 1.5" | 격판 치수: | 50.4mm |
| 작동 온도: | - 20~80' Ｃ | 보관 온도: | - 40~125' Ｃ |
| 다이어프램 재료: | 316L | 무게: | ~150g |
| 강조하다 |
50.4mm 대구경 압력 센서,실리콘 압저항 플러시 센서,고성능 실리콘 압력 센서 |
||
Product Description
- 316L 스테인리스 스틸 하우징과 티타늄 및 Hastelloy를 포함한 프리미엄 다이어프램 재료를 사용한 첨단 기술
- 정밀한 온도 보상 및 제로점 보정을 위한 후막 회로
- 뛰어난 신뢰성, 반복성 및 안정성

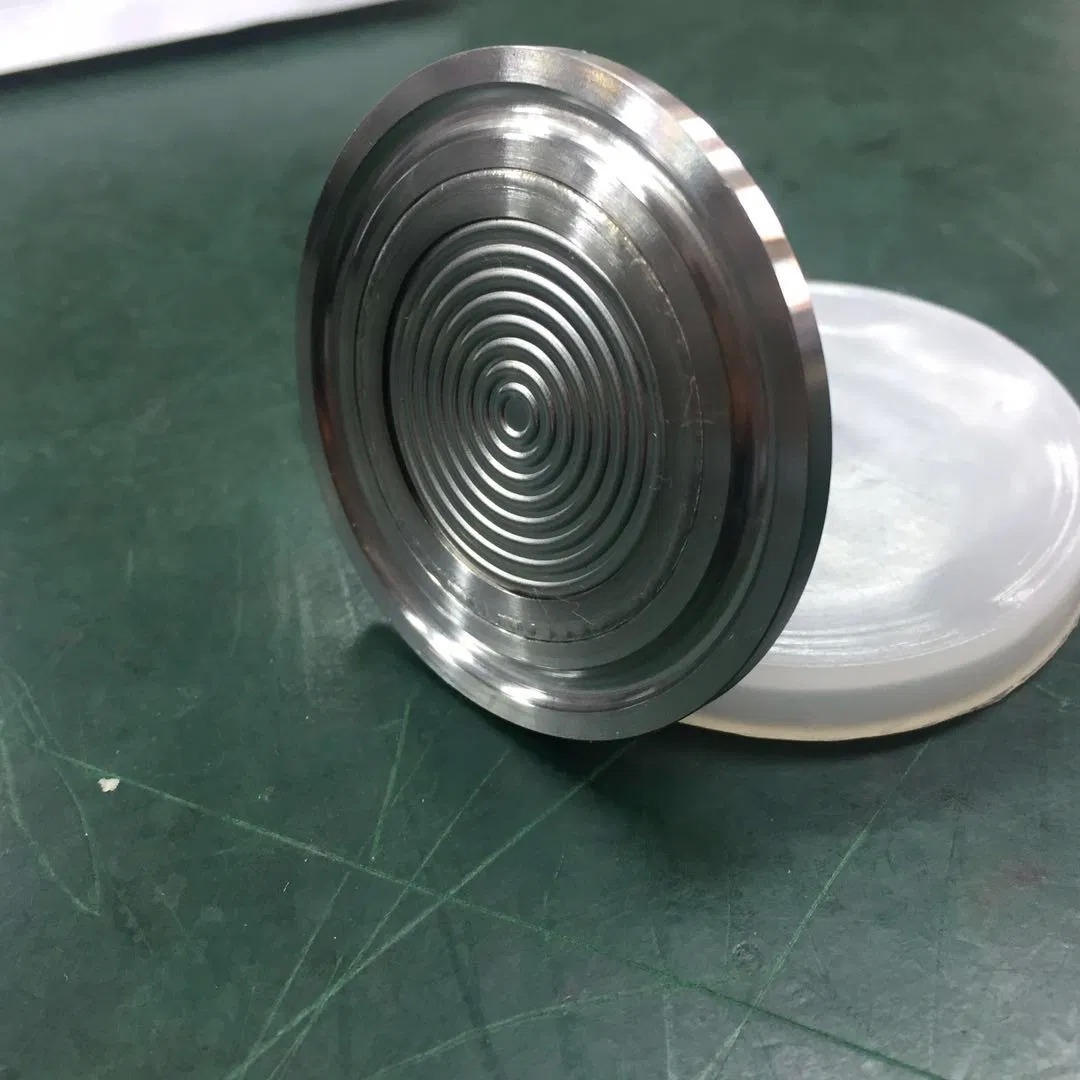

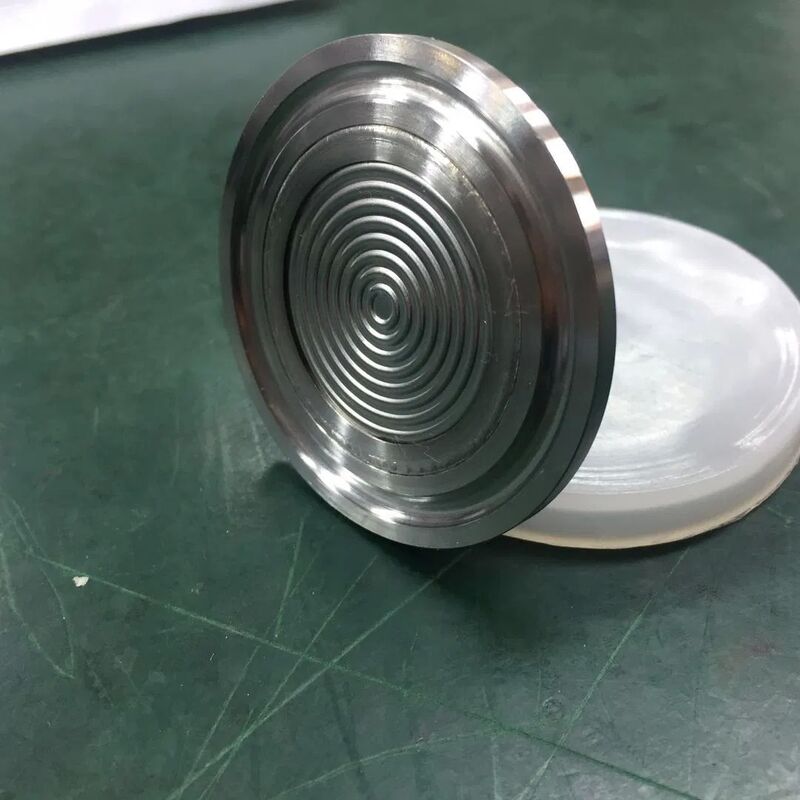

- 청소 및 유지 관리가 용이한 플러시 다이어프램 구조
- 316L 스테인리스 스틸 호환성을 갖춘 비부식성 가스 및 액체 압력 측정
- 식품 및 음료 가공 산업
- 산업 공정 제어 시스템
- 제약 제조 및 가공
- 전원 공급 장치: ≤2mA DC (일반 1.5mA DC)
- 입력 임피던스: 2.5KΩ~6KΩ
- 출력 임피던스: 2.5KΩ~6KΩ

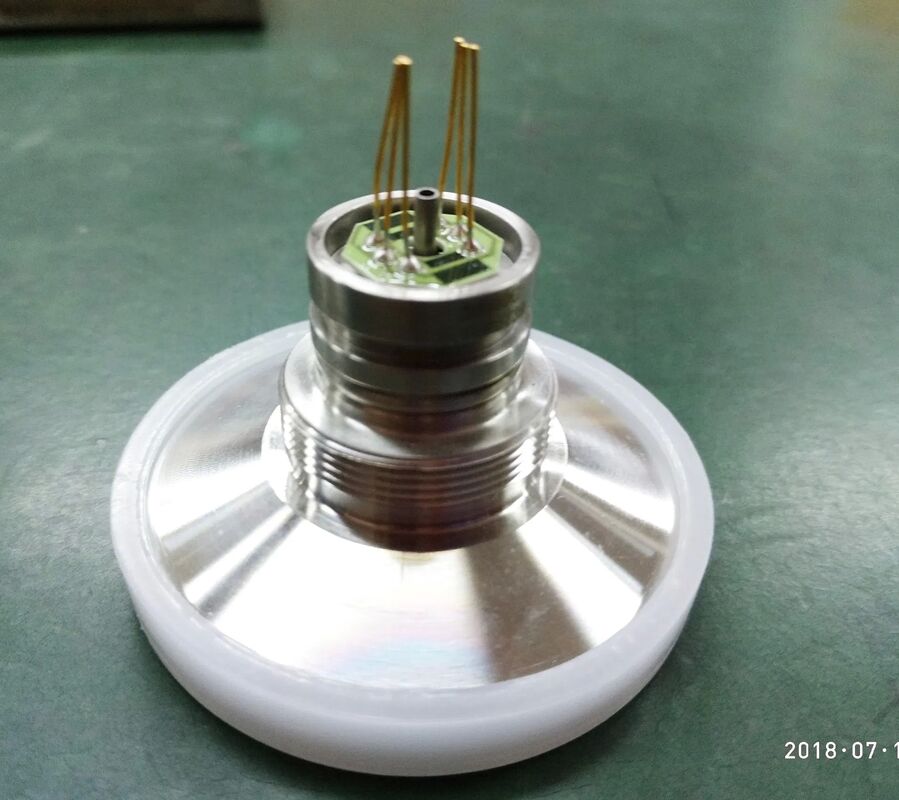

- 전기적 연결: 금도금 Kovar 핀 또는 100mm 고온 와이어
| 측정 범위 | 게이지(G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| 절대(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| 밀봉(S) | 3500KPaS | ||
| 매개변수 | Typ | 최대 | 단위 |
| 비선형성 | ±0.15 | ±0.3 | %F.S |
| 반복성 | 0.05 | 0.1 | %F.S |
| 히스테리시스 | 0.05 | 0.1 | %F.S |
| 제로 오프셋 출력 | 0±1 | 0±2 | mV |
| 전체 스케일 출력 (≤20KPa) | 50±10 | 50±30 | mV |
| 전체 스케일 출력 (≥35kPa) | 100±10 | 100±30 | mV |
| 제로 오프셋 온도 드리프트 (≤20KPa) | ±1 | ±2 | %F.S |
| 제로 오프셋 온도 드리프트 (≥35kPa) | ±0.5 | ±1 | %F.S |
| 전체 스케일 온도 드리프트 (≤20KPa) | ±1 | ±2 | %F.S |
| 전체 스케일 온도 드리프트 (≥35kPa) | ±0.5 | ±1 | %F.S |
| 보상 온도 (≤20KPa) | 0~50 ºC | ||
| 보상 온도 (≥35kPa) | 0~70 ºC | ||
| 작동 온도 | -20~80 ºC | ||
| 보관 온도 | -40~125 ºC | ||
| 허용 가능한 과부하 | 전체 스케일의 3배 또는 120MPa 중 작은 값 선택 | ||
| 파열 압력 | 전체 스케일의 5배 | ||
| 장기 안정성 | 0.2 % F.S/년 | ||
| 다이어프램 재료 | 316L | ||
| 절연 저항 | ≥200MΩ 100VDC | ||
| 진동 | 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | ||
| 충격 | 100g, 11ms | ||
| 응답 시간 | ≤1ms | ||
| O-링 씰 | 니트릴 고무 또는 불소 고무 | ||
| 충전 매체 | 실리콘 오일 | ||
| 무게 | ~150g | ||
- 필요한 기밀성을 얻기 위해 조립 시 코어 크기와 송신기 하우징 간의 적절한 맞춤을 보장합니다.
- 하우징 조립 시 수직 정렬을 유지하고 고른 압력을 가하여 보상판의 걸림 또는 손상을 방지합니다.
- 측정 매체가 코어 다이어프램 및 하우징 재료(316L)와 호환되지 않는 경우 주문 시 특별 지침을 제공하십시오.
- 변형 또는 관통으로 인한 손상을 방지하기 위해 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
- 게이지 압력 코어의 압력 포트를 대기 중에 열어두고 물, 수증기 또는 부식성 매체의 유입을 방지하십시오.
- 핀 리드 구성 변경 사항은 실제 코어의 레이블을 참조하십시오.
Product Highlights
316L 스테인리스강 구조의 HT-IQ 50.4mm 플러시 다이어프램 압력 센서. 청소가 쉬운 디자인, 높은 안정성 및 IP65 등급이 특징입니다. 식품, 제약 및 산업 공정 제어 응용 분야에 이상적입니다. 맞춤형 및 대량 주문 옵션이 제공됩니다.
