상세 정보

모델 번호.:	BPK-III	측정 범위:	중압 측정기
정확성:	1	디스플레이 유형:	디지털
전원공급장치:	AC85-260V	LED 디스플레이:	-1999-9999
스위치 포인트:	2점	자체 전원 공급 장치:	24VDC
공급 전압:	220VAC /24VDC(±10%)	주변 온도:	0~50℃
상대습도:	≤85% 비부식성 가스	입력 임피던스:	100K
아날로그 출력:	4~20mA 또는 0~20mA	중계 접촉점 능력:	250V/120V AC, 120V/48V AC, <48V AC
릴레이 수명:	>100000번
강조하다:	AC85-260V 압력 게이지 , 다중 신호 입력 압력 게이지 , 실리콘 압력 센서 게이지

제품 설명

AC85-260V 다중 신호 입력 통합 디스플레이 가이드 압력 가이드

여러 신호 입력 통합 디스플레이 가이드

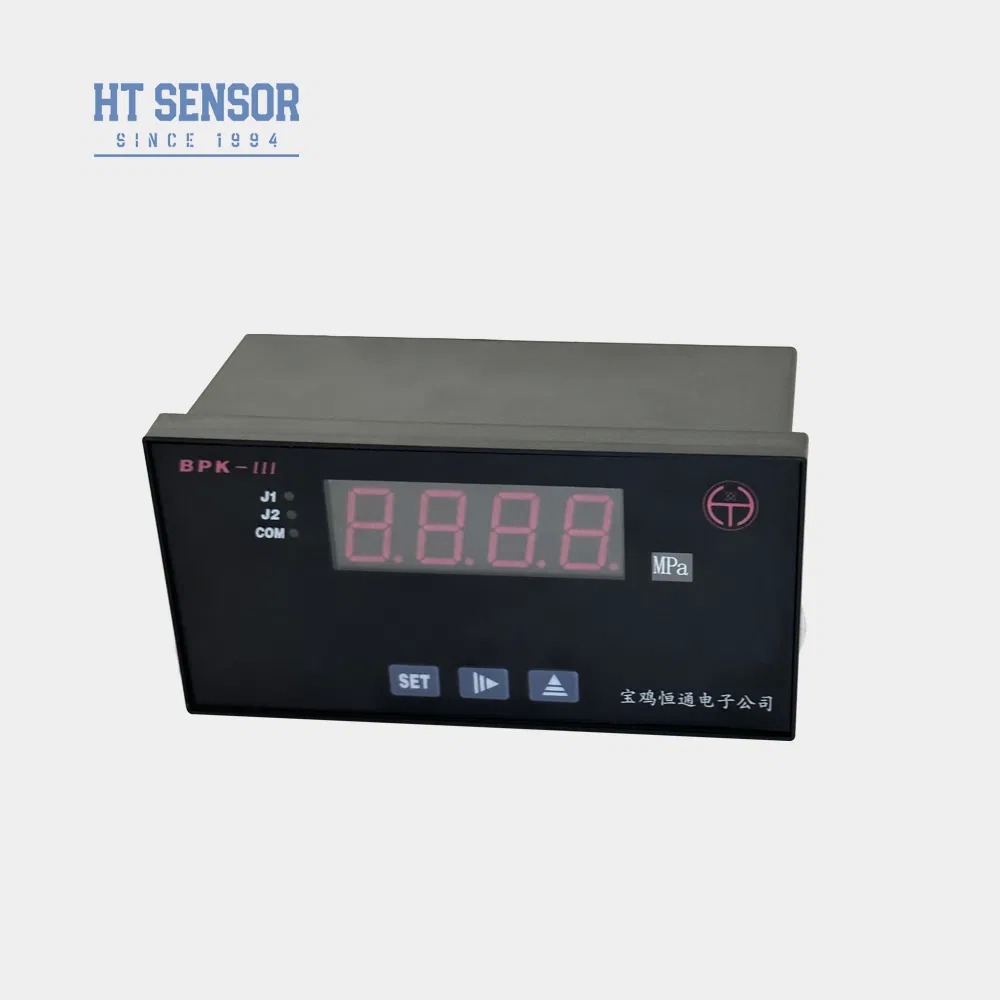

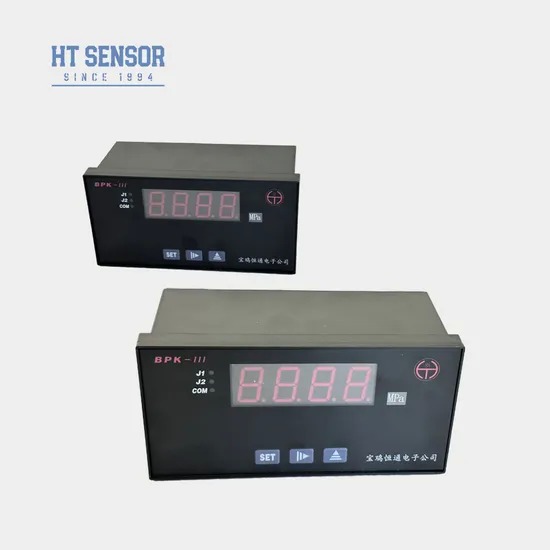

BPK-III 압력 측정기/스위치

제품 개요

BPK-III 시리즈 컨트롤러는 디스플레이, 제어 및 전송 기능을 갖추고 있으며 다양한 자동 제어 분야에서 널리 적용되었습니다.

주요 특징

여러 RTD, 열쌍 또는 표준 입력 신호 옵션이 제공됩니다.
비선형 신호에 대한 디스플레이 범위 캘리브레이션 및 선형 신호에 대한 설정 기능
12비트 해상도와 구성 가능한 범위의 격리된 전송 출력
2개의 릴레이 출력 장치로 고/하, 고/고-고 또는 낮은/낮은 낮은 경보 동작 유형을 구성할 수 있습니다.

기술 사양

공급 전압:220VAC / 24VDC (± 10%)

주변 온도:0~50oC

상대 습도:≤85% 부식성이 없는 가스 환경

입력 신호 매개 변수

입력 신호 코드	입력 신호	표시 범위	결의	정확성	입력 저항
00	T TC	0~400oC	1oC	00.2%	10만원
01	R TC	0~1600oC	1oC	00.2%	10만원
02	J TC	0~1200oC	1oC	00.2%	10만원
03	WRe3-WRe25 TC	0~2300oC	1oC	00.2%	10만원
04	B TC	350~1800oC	1oC	00.2%	10만원
05	S TC	0~1600oC	1oC	00.2%	10만원
06	K TC	0~1300oC	1oC	00.2%	10만원
07	E TC	0~900oC	1oC	00.2%	10만원
08	Pt100 RTD	-200~600.0oC	00.1oC	00.2%	0.2mA
09	Cu50 RTD	-50.0~150.0oC	00.1oC	00.2%	0.2mA
10	원격 압력 0~375Ω	-1999에서 9999까지 구성할 수 있습니다.	16비트 A/D 샘플	00.2%	0.2mA
11	0~75mV 전류 분할기			00.1%	10만원
12	0~30mV			00.1%	10만원
13	0~5V 표준 신호			00.1%	10만원
14	1~5V 표준 신호			00.1%	10만원
15	0~10V 표준 신호			00.1%	10만원
16	0~10mA 표준 신호			00.1%	20Ω
17	0~20mA 표준 신호			00.1%	20Ω
18	4~20mA 표준 신호			00.1%	20Ω

아날로그 전류 출력 매개 변수

출력 신호 전송	현재 출력	전송 범위	격리 전압	최대 해상도	정확성	용량	오픈 서킷 전압
00	4~20mA	범위에 있는 데이터를 표준 전류 신호로 전송	1500V	12비트	00.3%	≤ 500Ω	15V
01	0~20mA

이 제품은 4 ~ 20mA 또는 0 ~ 20mA 출력 전류 신호로 제조됩니다.사용자는 제조사에서 사용자 정의를 요청하거나 1 ~ 5V를 위해 250 또는 500 오hm 저항과 연결할 수 있습니다., 0~5V 또는 0~10V 출력 전압 (참고: 저항의 정밀도는 전송 출력 전압의 정확도에 직접 영향을 미칩니다.)

릴레이 출력 접촉 용량

전압	최대 전류 (항압 부하)	최대 전류 (인덕티브 로드)	릴레이 수명
250V/120V	3A AC / 2A DC	0.3A AC / 0.2A DC	>100,000 거래
120V/48V	4A AC / 3A DC	0.4A AC / 0.3A DC
<48V	5A AC / 4A DC	0.5A AC / 0.4A DC

추가적 특징

송신기에 대한 외부 DC24V/30mA 전원 공급 기능
열쌍 센서의 자동 온도 보상 기능
단속 보호 기능

모델 크기

모델	윤곽 차원	패널 출력 크기 (mm)	참고문서
BPK-IIIS1	160×80×80 (평면)	152+0.8×76+07
BPK-IIIS2	96×48×112 (평면)	92+0.7×44+05

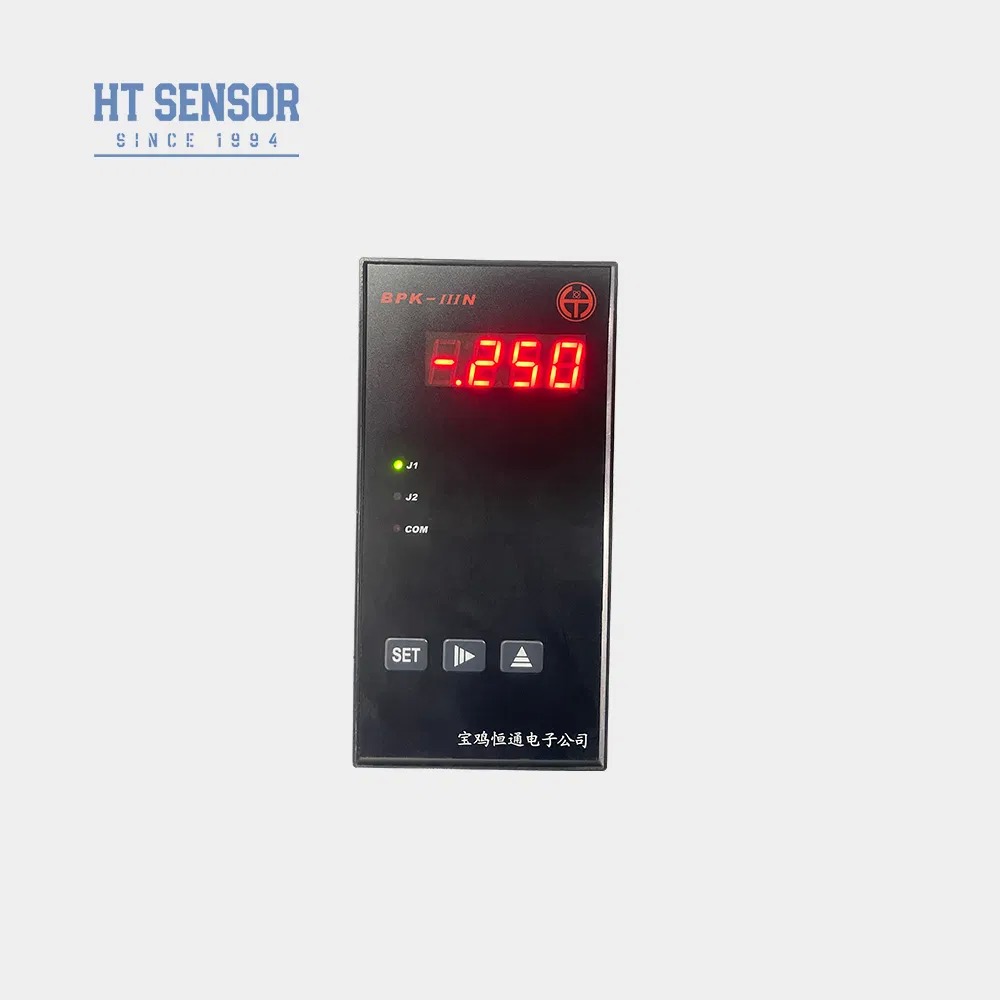

BPK-IIIN1	80×160×80 (올림)	76+0.7×152+08
BPK-IIIN2	48×96×112 (올림)	44+0.5×92+07
BPK-IIIF1	96×96×112 (제곱)	92+0.7×92+07
BPK-IIIF2	48×48×108 (제곱)	44+0.5×44+05	J2 릴레이 없이 J2 경보등으로
BPK-IIIF3	72x72x112	67+0.7×67+07
