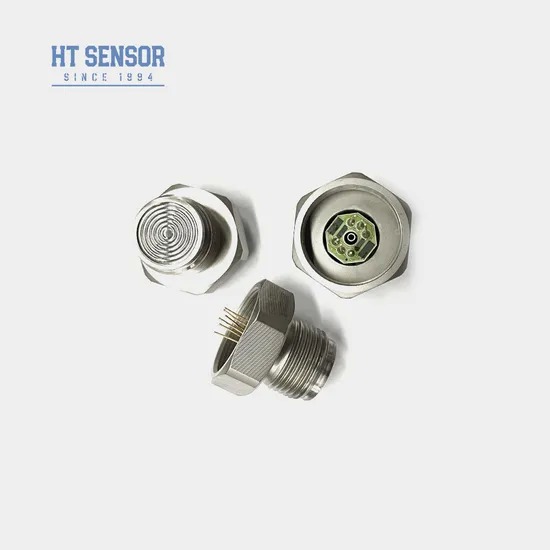

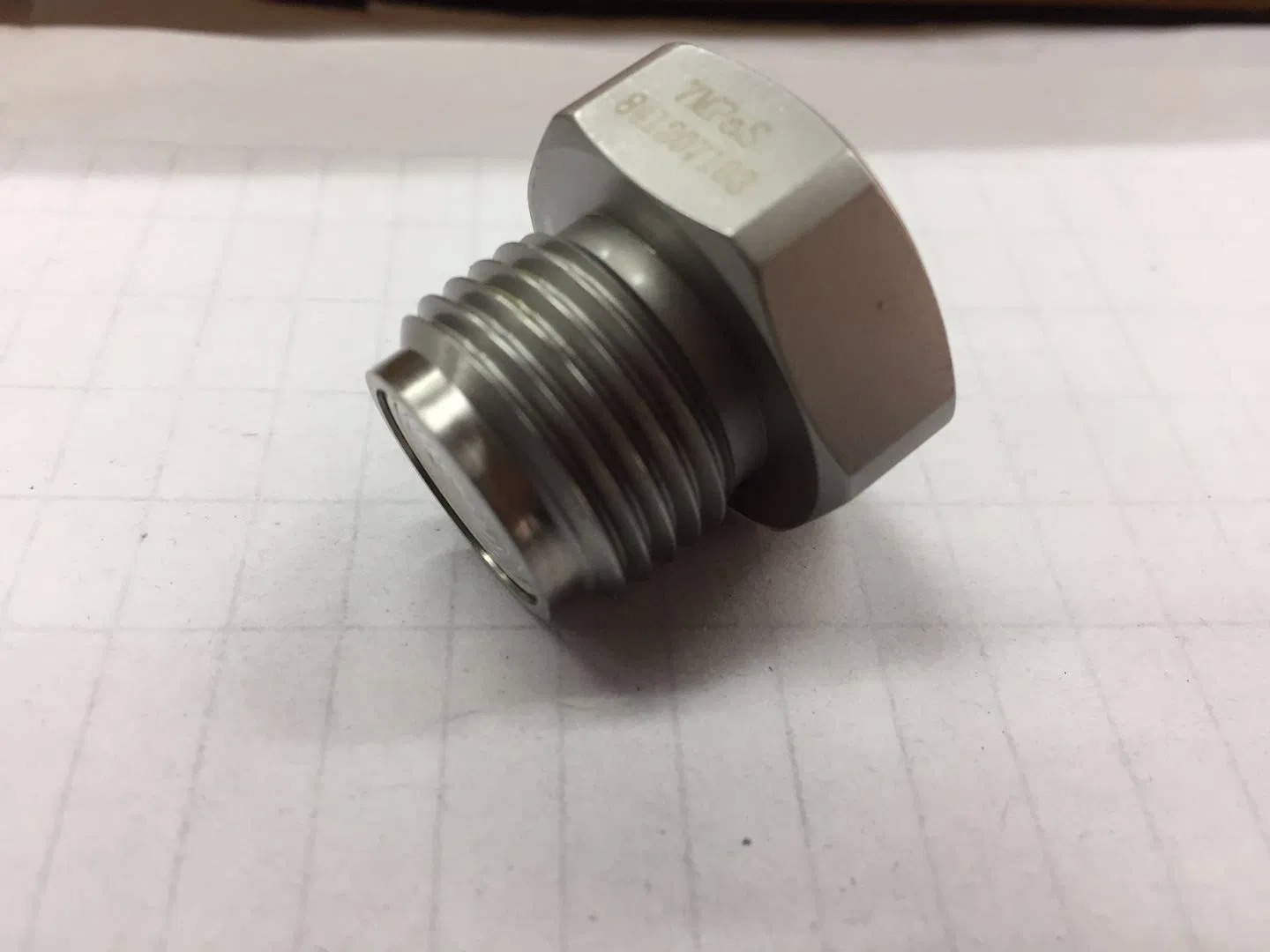

10VDC 전원 HT24V 실리콘 압력 센서 셀 G1/2 레벨 센서 플러시 압력 센서 코어
Product Details
| 출력 신호: | 아날로그 유형 | 재료: | 스테인레스 스틸 |
|---|---|---|---|
| 와이어링 형식: | 4선 | IP 등급: | IP65 |
| 전원공급장치: | 10VDC | 스레드 유형: | G1/2 M20*1.5 1/2NPT |
| 입력 임피던스: | 4KΩ~20KΩ | 출력 임피던스: | 2.5kΩ ~ 6kΩ |
| 작동 온도: | -20~80oC | 보관 온도: | -40~125℃ |
| 무게: | ~55g | 다이어프램 재료: | 316L |
| 강조하다 |
10VDC HT24V 압력 센서,보증이 있는 G1/2 레벨 센서,실리콘 압력 센서 셀 |
||
Product Description

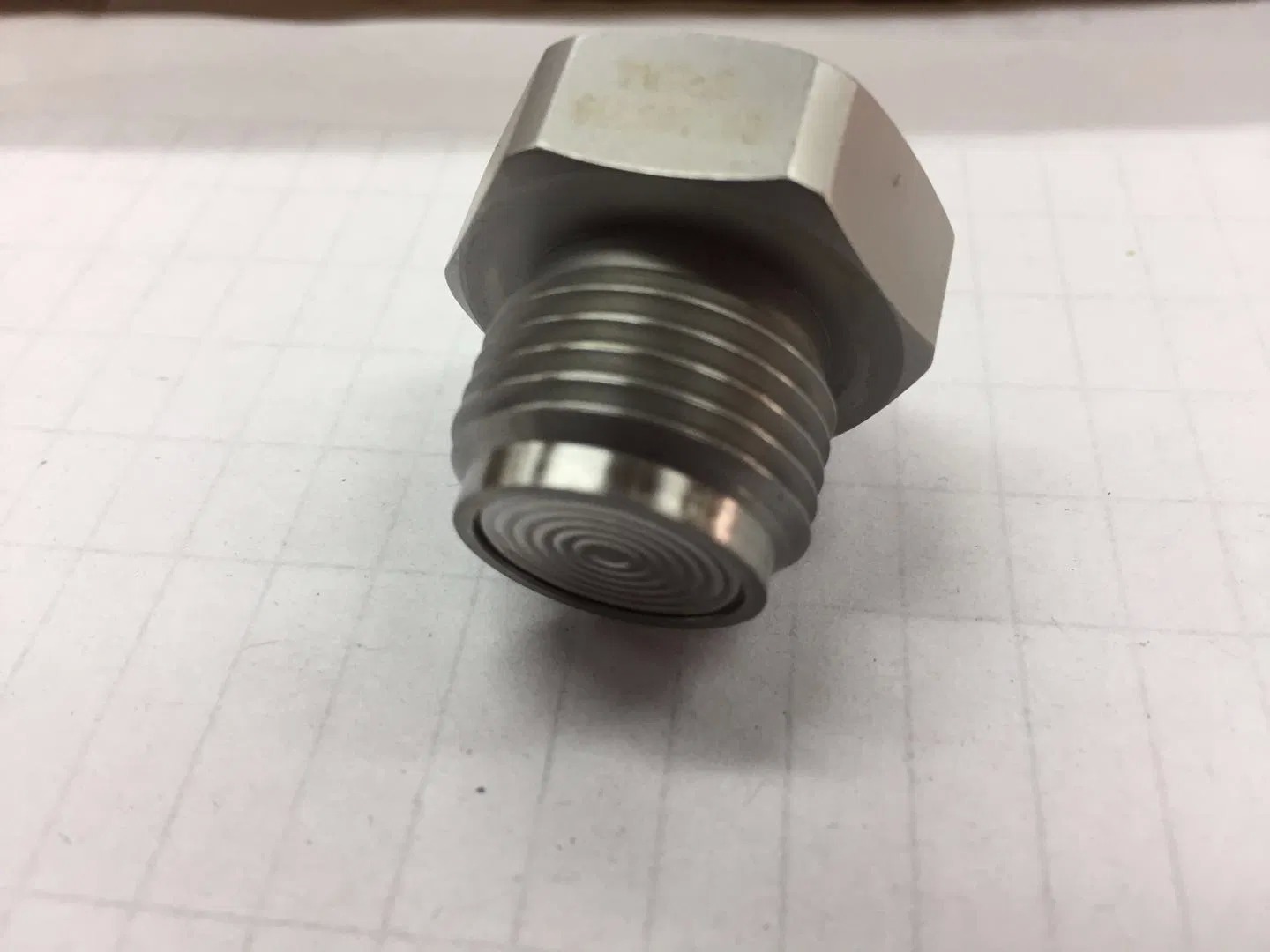

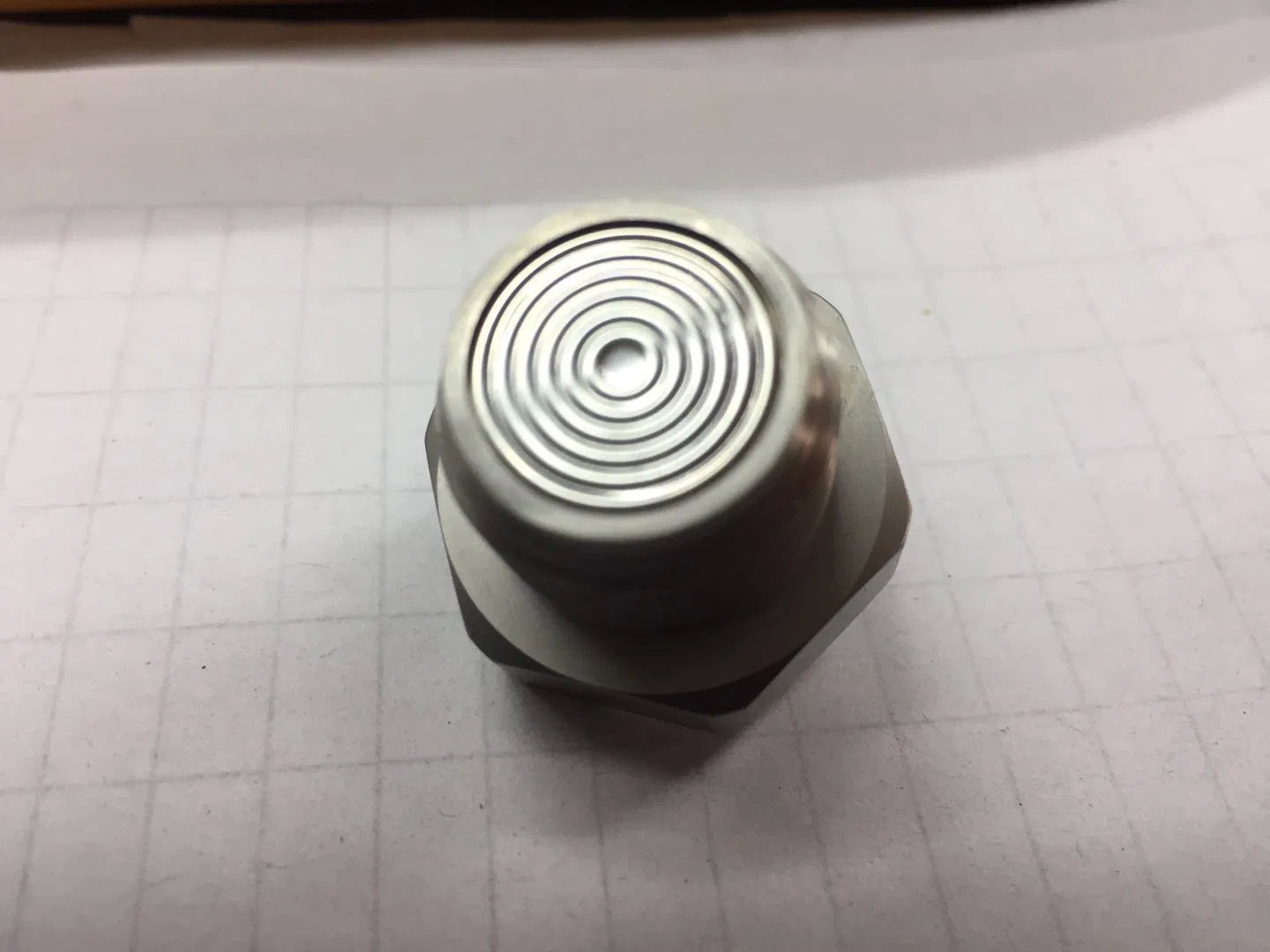

HT24V는 매우 안정적인 확산 실리콘 칩으로 장착된 플러시 디아프라그마 압력 센서입니다. 이 혁신적인 디자인은 스테인리스 스틸 디아프라그마를 통해 민감한 칩에 압력을 전달합니다.밀폐된 실리콘 오일로 보호플러시 디아프라그마 구조는 청소의 간편성을 향상시키고 예외적인 신뢰성에 기여하여 식품, 위생,그리고 엄격한 청결과 정확성 기준을 요구하는 다른 산업.
- 첨단 기술 316L 스테인리스 스틸 가구와 티타늄 및 하스텔로이 등 고급 대막 재료
- 온도 보상 및 제로점 수정용 두꺼운 필름 회로
- 탁월 한 신뢰성, 반복성, 안정성
- 쉽게 청소하고 유지 보수하기 위해 류브 횡단막 구조
- 316L 스테인레스 스틸 호환성으로 부식성 가스와 액체의 압력을 측정
- 식품 및 음료 산업
- 산업 공정 제어 시스템
- 의약품 제조 용품
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 임페던스: 4KΩ~20KΩ
- 출력 저항: 2.5KΩ~6KΩ

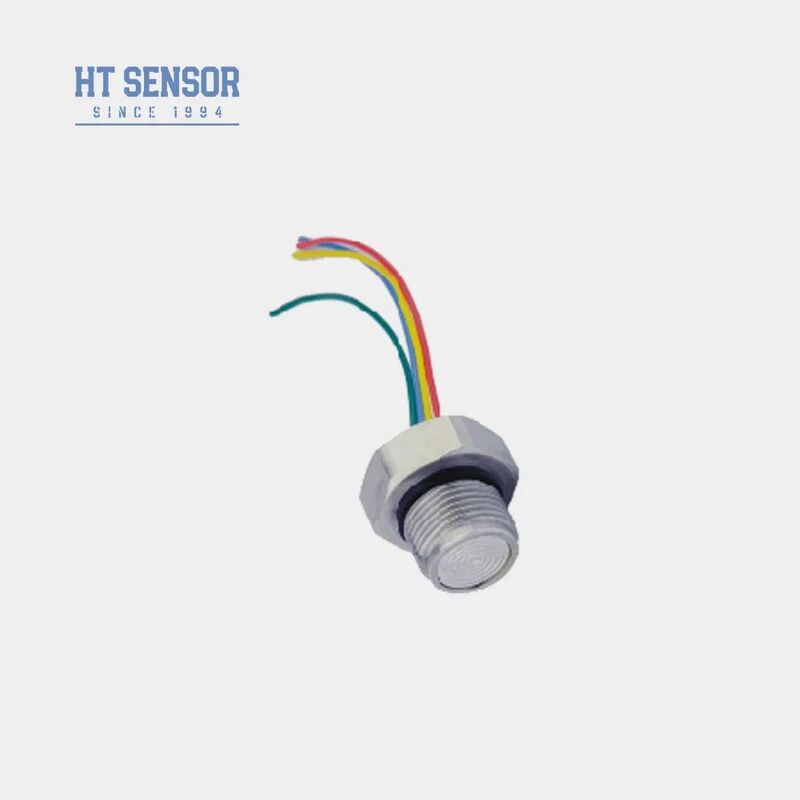

- 전기 연결: 100mm 높은 온도 전선, 종이 리본 케이블
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| 봉인된 (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| 매개 변수 | 유형 | 맥스 | 단위 |
| 비선형성 | ±0.15 | ±0.3 | % F.S |
| 반복 가능성 | 0.05 | 0.1 | % F.S |
| 히스테레시스 | 0.05 | 0.1 | % F.S |
| 0 오프셋 출력 | 0±1 | 0±2 | mV |
| 전체 규모 출력 (≤20KPa) | 50±1 | 50±2 | mV |
| 풀 스케일 출력 (≥35kPa) | 100±1 | 100±2 | mV |
| 제로 오프셋 템프. 드리프트 (≤20KPa) | ± 1 | ±25 | % F.S |
| 제로 오프셋 템프. 드리프트 (≥35kPa) | ±0.8 | ± 15 | % F.S |
| 전체 규모 온도 변동 (≤20KPa) | ± 1 | ±2 | % F.S |
| 풀 스케일 온도 변동 (≥35kPa) | ±0.8 | ± 15 | % F.S |
| 보상 온도 (≤20KPa) | 0~50 | oC | |
| 보상 온도 (≥35kPa) | 0~70 | oC | |
| 작동 온도 | -20~80 | oC | |
| 저장 온도 | -40~125 | oC | |
| 허용되는 과부하 | 전체 규모의 3 배 또는 60MPa 사이의 작은 값을 가져 | ||
| 폭발 압력 | 전체 규모의 5배 | ||
| 장기적 안정성 | 0.2 % F.S/년 | ||
| 디아프라그마 재료 | 316L | ||
| 단열 저항 | 100VDC ≥200MΩ | ||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||
| 충격 | 100g, 11ms | ||
| 반응 시간 | ≤1ms | ||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||
| 채우기 매개체 | 실리콘 오일 | ||
| 무게 | ~55g | ||
매개 변수는 다음과 같은 조건에서 시험합니다: 10V의 일정한 전압과 25oC의 주변 온도
- 필요한 공기 밀착성을 달성하기 위해 조립 중에 코어 크기와 송신기 하우징 사이의 적절한 적합성을 보장합니다.
- 가구 조립 동안, 수직 정렬을 유지 하 고 균일 압력을 가하여 막거나 보상 판을 손상 방지
- 측정 매체가 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공하십시오.
- 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오. 변형 또는 구멍으로 인한 손상을 방지하기 위해
- 압력 측정기의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 매체의 진입을 방지 하 고 핵심 마이너스 압력 챔버
- 핀 리드 변경이 필요한 경우, 올바른 구성을 위해 실제 코어에 표시를 참조
Product Highlights
10VDC 전력, IP65 등급 및 0.2%FS/년 안정성을 갖춘 HT24V 실리콘 압력 센서입니다. 식품/제약 분야에서 손쉬운 세척을 위한 플러시 316L 스테인리스강 다이어프램이 특징입니다. 연간 50,000개 생산 능력으로 맞춤화 가능합니다.
