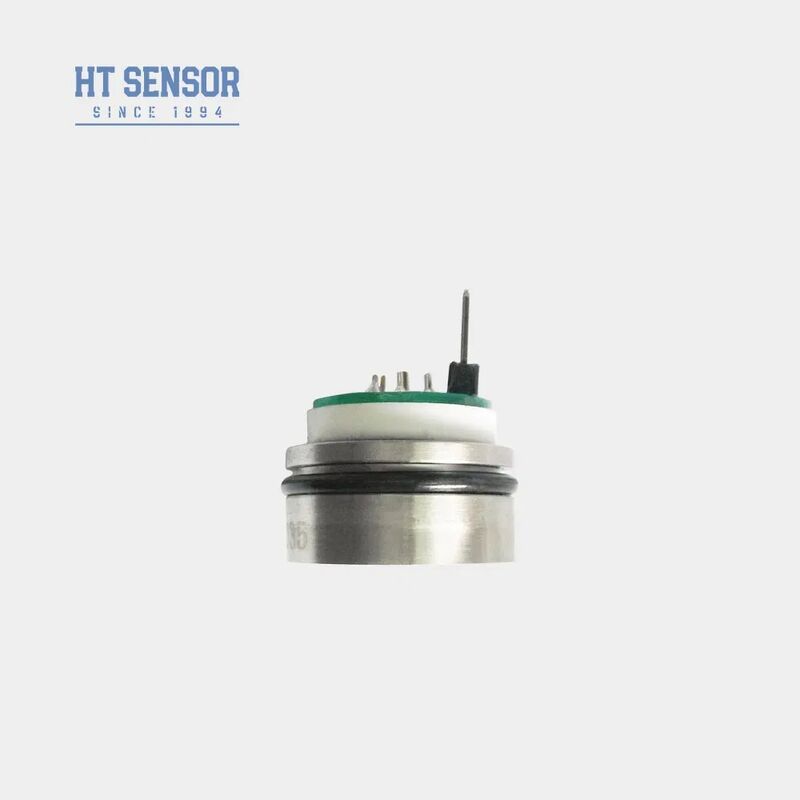

실리콘 압력 센서 19mm 직경, 미니 압력 센서 코어, 산업용 액체 측정 압력 센서
Product Details
| 모델 번호.: | HT26 | 출력 신호: | 아날로그 유형 |
|---|---|---|---|
| 생산 과정: | 완성 | 재료: | 스테인레스 스틸 |
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| IP 등급: | IP65 | 힘: | 1.5mA /10VDC |
| 산출: | 밀리볼트 신호 | 키: | 7mm |
| 입력 임피던스: | 2.5kΩ ~ 6kΩ | 출력 임피던스: | 2.5kΩ ~ 6kΩ |
| 작동 온도: | -20~80℃ | 보관 온도: | -40~125℃ |
| 무게: | ~63g | ||
| 강조하다 |
보증이 있는 실리콘 압력 센서,고정도 실리콘 압력 센서,산업용 실리콘 압력 센서 |
||
Product Description
- 316L 스테인레스 스틸 가구와 첨단 기술
- 티타늄과 하스텔로이 등 프리미엄 디아프라그램 재료
- 온도 보상 및 제로점 수정용 두꺼운 필름 회로
- 탁월 한 신뢰성, 반복성, 안정성
- 커스터마이징 옵션과 함께 컴팩트 7mm 높이
- 산업 공정 현장: 석유, 화학, 금속, 전력 및 수리
- 해양 및 항공 산업
- 수압 및 공기 제어 시스템
- 프로세스 제어 애플리케이션
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ

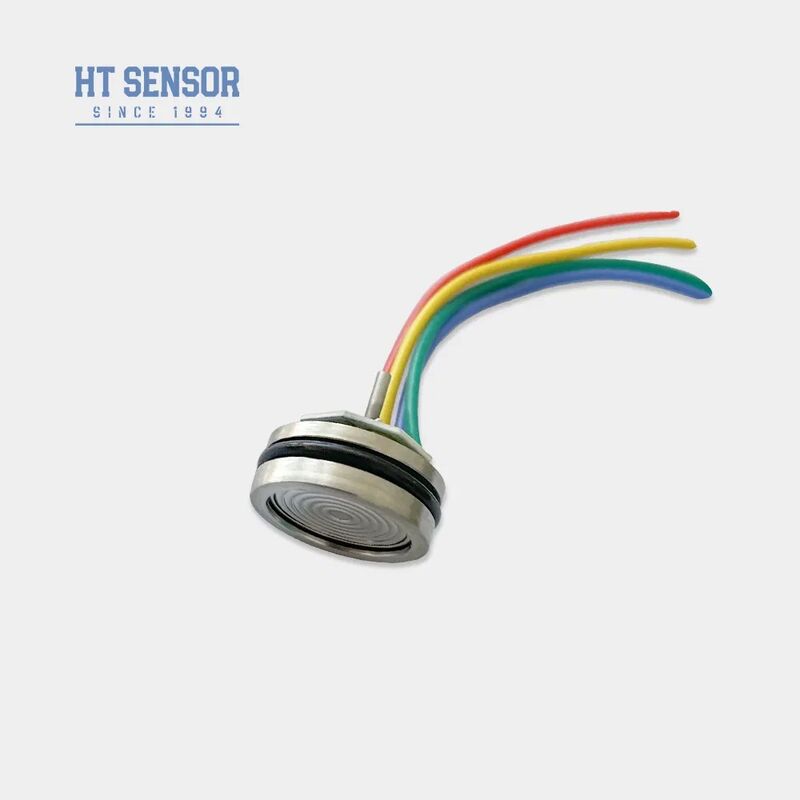

- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 케이블
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| 봉인된 (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| 매개 변수 | 유형 | 맥스 | 단위 |
| 비선형성 | ±0.15 | ±0.3 | % F.S |
| 반복 가능성 | 0.05 | 0.1 | % F.S |
| 히스테레시스 | 0.05 | 0.1 | % F.S |
| 0 오프셋 출력 | 0±1 | 0±2 | mV |
| 전체 규모 출력 (≤20KPa) | 50±10 | 50±30 | mV |
| 풀 스케일 출력 (≥35kPa) | 100±10 | 100±30 | mV |
| 제로 오프셋 템프. 드리프트 (≤20KPa) | ± 1 | ±2 | % F.S |
| 제로 오프셋 템프. 드리프트 (≥35kPa) | ±0.5 | ± 1 | % F.S |
| 전체 규모 온도 변동 (≤20KPa) | ± 1 | ±2 | % F.S |
| 풀 스케일 온도 변동 (≥35kPa) | ±0.5 | ± 1 | % F.S |
| 보상 온도 (≤20KPa) | 0~50 | oC | |
| 보상 온도 (≥35kPa) | 0~70 | oC | |
| 작동 온도 | -20~80 | oC | |
| 저장 온도 | -40~125 | oC | |
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||
| 폭발 압력 | 전체 규모의 5배 | ||
| 장기적 안정성 | 00.2% F.S/년 | ||
| 디아프라그마 재료 | 316L | ||
| 단열 저항 | 100VDC ≥200MΩ | ||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||
| 충격 | 100g, 11ms | ||
| 반응 시간 | ≤1ms | ||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||
| 채우기 매개체 | 실리콘 오일 | ||
| 무게 | ~ 63g | ||
- 필요한 공기 밀착성을 위해 코어 크기와 송신기 하우징 사이의 적절한 적합성을 보장
- 상대로 하우징을 정렬하고 손상을 방지하기 위해 조립 중에 균일 압력을 적용
- 측정 매체가 코어 대막 또는 하우스 재료 (316L) 와 호환되지 않는 경우 특별한 지침을 제공하십시오.
- 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하여 손상되지 않도록하십시오.
- 압력 측정기 코어 포트를 대기 개방하고 물, 증기 또는 부식 매체의 입구를 방지

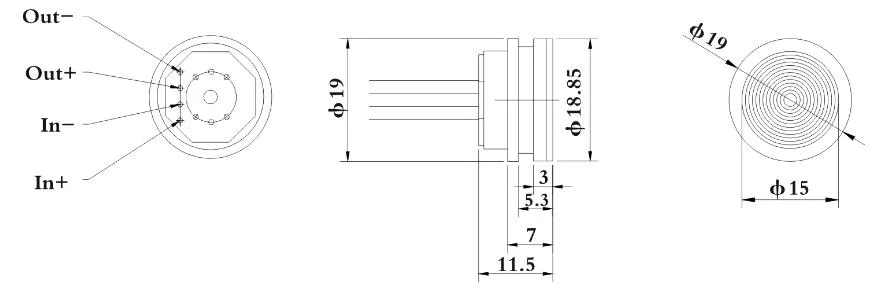

- 핀 리드 구성에 대한 실제 코어 라벨 참조
Product Highlights
HT26 OEM 압력 센서 코어: 높이 7mm, 스테인리스 스틸 구조, IP65 등급. 높은 안정성, ±0.3%FS 정확도, 1ms 응답 시간. 산업 응용 분야의 가스/액체 측정에 맞게 맞춤화할 수 있습니다. 50,000개/년 용량.
