압력 센서 스테인리스 스틸 압력 탐사 요소 셀 레벨 센서
Product Details
| 모델 번호.: | HT30 | 출력 신호: | 아날로그 유형 |
|---|---|---|---|
| 재료: | 스테인레스 스틸 | 와이어링 형식: | 4선 |
| 측정 매체: | 가스와 액체 | IP 등급: | IP65 |
| 전원공급장치: | 1.5MA | 범위: | 0~10KPa~40Mpa |
| 작동 온도: | -20~80oC | 무게: | ~63g |
| 강조하다 |
스테인리스 스틸 압력 탐사,압력 센서 셀 요소,실리콘 레벨 센서 프로브 |
||
Product Description

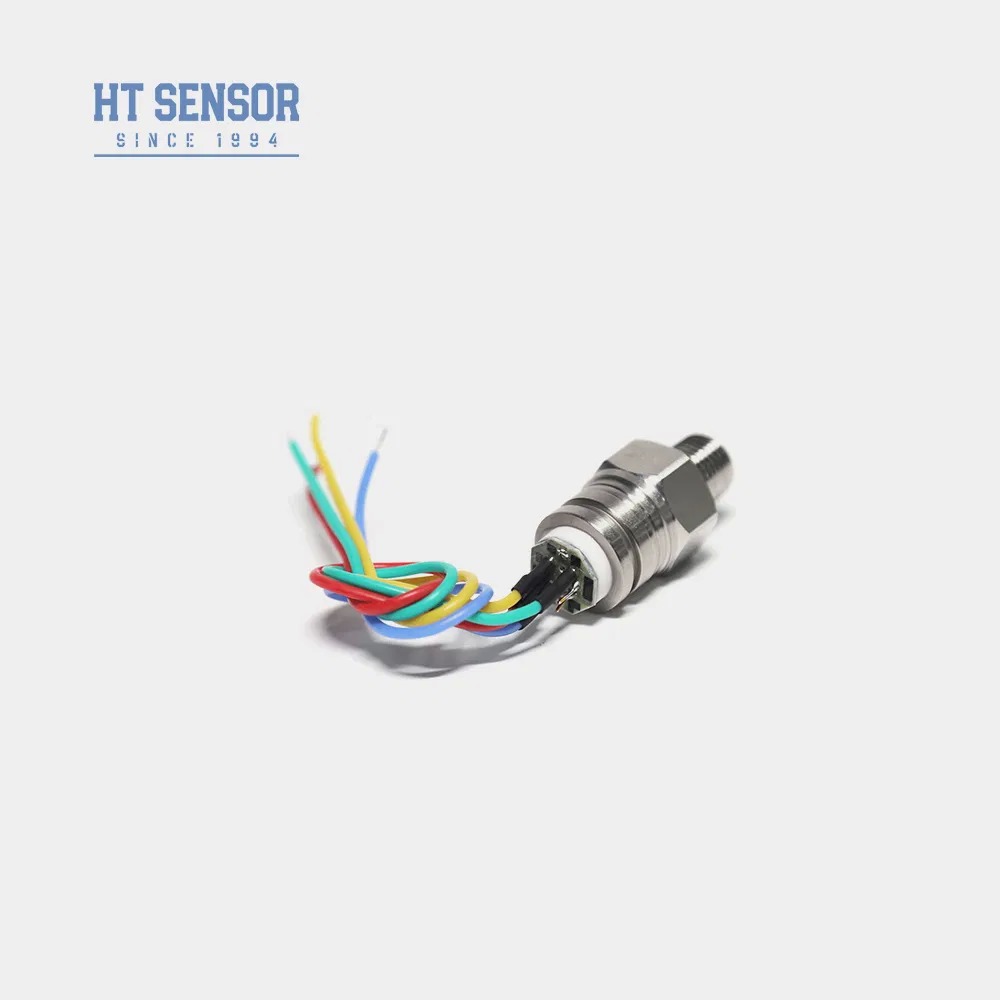

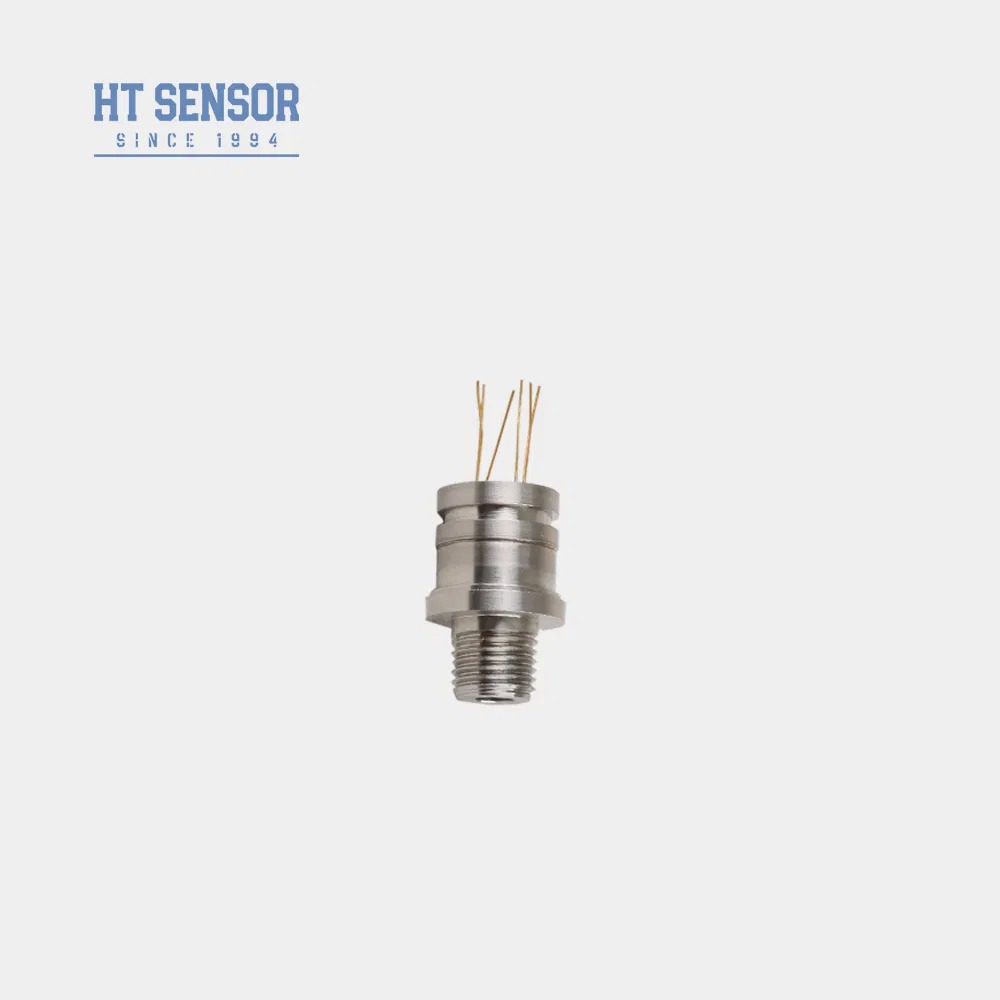

HT30 실리콘 피에조레시스티브 압력 센서는 액체 및 가스 압력을 측정하기 위해 피에조레시스티브 효과를 활용하는 매우 안정적인 유분 실리콘 원소입니다.원통 스레드 및 O 링 밀폐가 없는 용접 구조, 이 센서는 다양한 애플리케이션에서 탁월한 신뢰성을 제공합니다.
- 첨단 기술 316L 스테인리스 스틸 가구와 티타늄 및 하스텔로이 등 고급 대막 재료

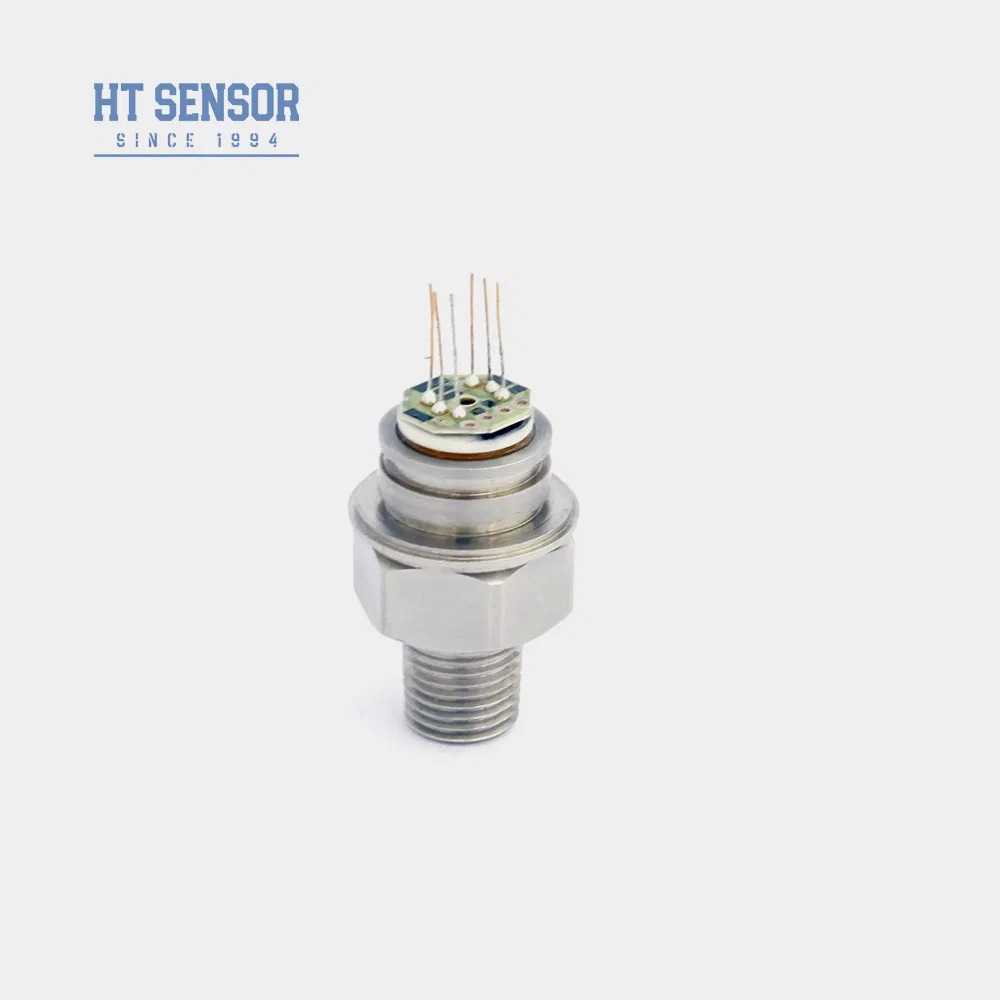

- 정확한 온도 보상 및 제로점 수정용 두꺼운 필름 회로
- 다중 스레드 인터페이스 옵션 사용 가능
- 높은 신뢰성 및 내구성을위한 컴팩트 용접 구조
- 산업 공정 현장: 석유, 화학, 금속, 전력 및 수리
- 해양 및 항공 산업
- 수압 및 공기 제어 시스템
- 프로세스 제어 애플리케이션
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ

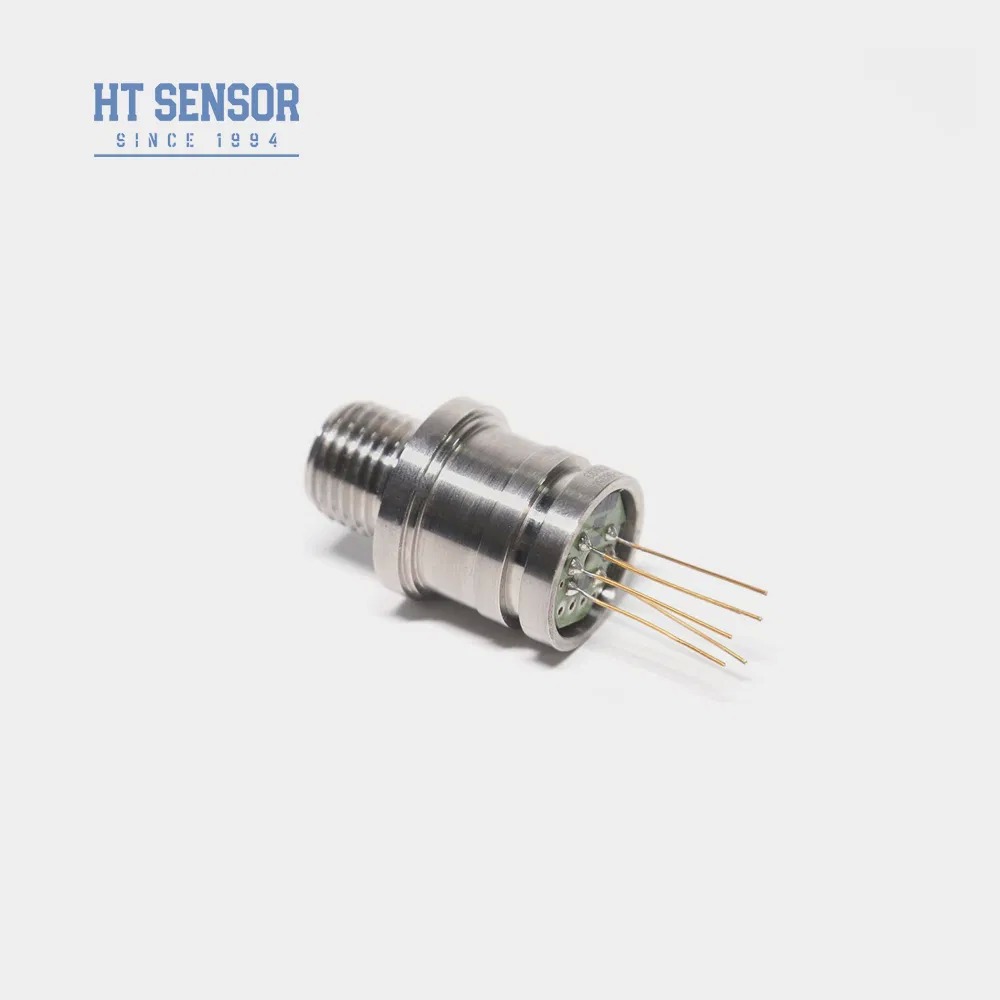

- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 케이블
| 매개 변수 | 유형 | 맥스 | 단위 |
|---|---|---|---|
| 비선형성 | ±0.15 | ±0.3 | % F.S |
| 반복 가능성 | 0.05 | 0.1 | % F.S |
| 히스테레시스 | 0.05 | 0.1 | % F.S |
| 0 오프셋 출력 | 0±1 | 0±2 | mV |
| 전체 규모 출력 (≤20KPa) | 50±10 | 50±30 | mV |
| 풀 스케일 출력 (≥35kPa) | 100±10 | 100±30 | mV |
| 제로 오프셋 템프. 드리프트 (≤20KPa) | ± 1 | ±2 | % F.S |
| 제로 오프셋 템프. 드리프트 (≥35kPa) | ±0.5 | ± 1 | % F.S |
| 전체 규모 온도 변동 (≤20KPa) | ± 1 | ±2 | % F.S |
| 풀 스케일 온도 변동 (≥35kPa) | ±0.5 | ± 1 | % F.S |
| 보상 온도 (≤20KPa) | 0~50 | - | oC |
| 보상 온도 (≥35kPa) | 0~70 | - | oC |
| 작동 온도 | -20~80 | - | oC |
| 저장 온도 | -40~125 | - | oC |
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||
| 폭발 압력 | 전체 규모의 5배 | ||
| 장기적 안정성 | 00.2% F.S/년 | ||
| 디아프라그마 재료 | 316L | ||
| 단열 저항 | 100VDC ≥200MΩ | ||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||
| 충격 | 100g, 11ms | ||
| 반응 시간 | ≤1ms | ||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||
| 채우기 매개체 | 실리콘 오일 | ||
| 무게 | ~ 63g | ||
1.5mA @ 25°C 아래에서 테스트된 매개 변수
가이드 (G):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
절대 (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
밀폐 (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS
- 필요한 공기 밀착성을 위해 코어 크기와 송신기 하우징 사이의 적절한 적합성을 보장
- 조립 중에 수직 하우징을 정렬하고 손상을 방지하기 위해 평평한 압력을 적용
- 측정 매체가 316L 대막 물질과 호환되지 않는 경우 주문 할 때 특별한 지침을 제공
- 손이나 날카로운 물체를 사용하여 센서 대막과 접촉하지 않도록 해소 방지
- 압력 측정기 포트를 대기 열고 물, 증기 또는 부식 매체의 입구를 방지하십시오
- 실제 코어 라벨을 참조 하 고 모든 핀 리드 구성 변경
- 당신의 압력 센서 송신기의 특징은 무엇입니까?
- 높은 정확성, 내구성, 뛰어난 성능
- 특수 사양을 맞춤화 할 수 있나요?
- 네, 우리의 엔지니어는 특정 요구 사항을 충족시키기 위해 제품을 맞춤화 할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
- 생산 능력은 얼마인가요?
- 우리의 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
- 일반적인 배송 기간은 얼마인가요?
- 표준 모델은 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
- 상품 가격이 어떻게 되나요? 할인도 있나요?
- 대량 주문이나 장기 파트너에 대한 할인과 경쟁력 있는 가격.
- 제품과 판매 후 서비스 보증은 얼마인가요?
- 우리의 보증 시간은 출하 후 24 개월이며, 우리의 판매 후 24 시간 내에 귀하의 질문에 응답 할 것입니다, PC 네트워크에 의해 원격 지침은 항상 제공됩니다.
Product Highlights
HT30 스테인리스강 압력 프로브 요소는 316L/티타늄 합금 다이어프램을 사용하여 높은 안정성(0.1%FS/년)을 제공합니다. IP65 등급, 최대 20MPa의 가스/액체를 측정합니다. 석유, 화학, 유압 시스템을 포함한 산업 응용 분야에 사용할 수 있는 맞춤형 옵션입니다.
