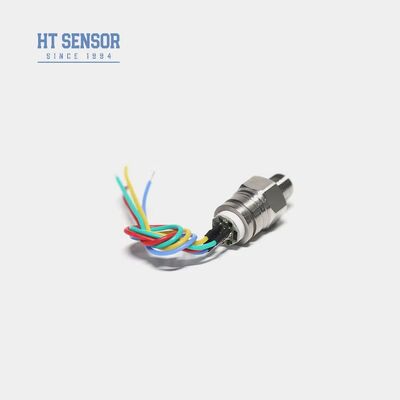

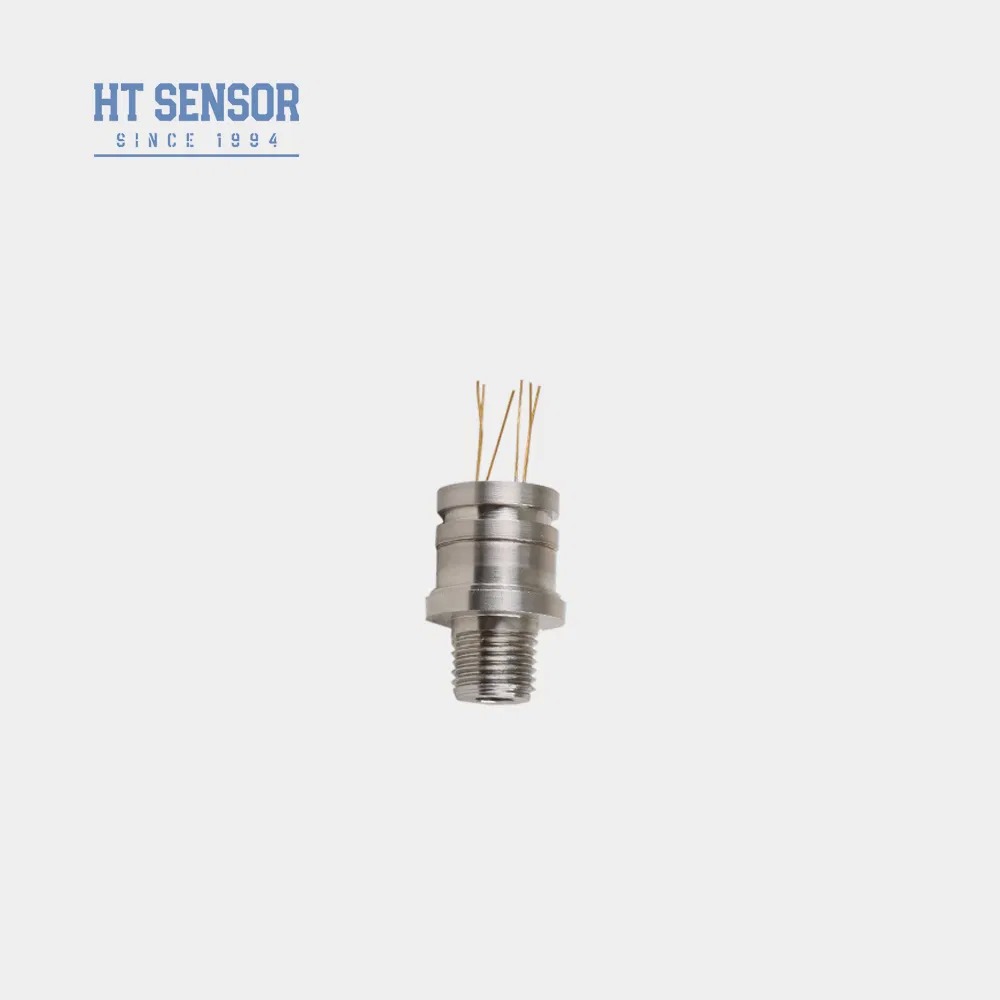

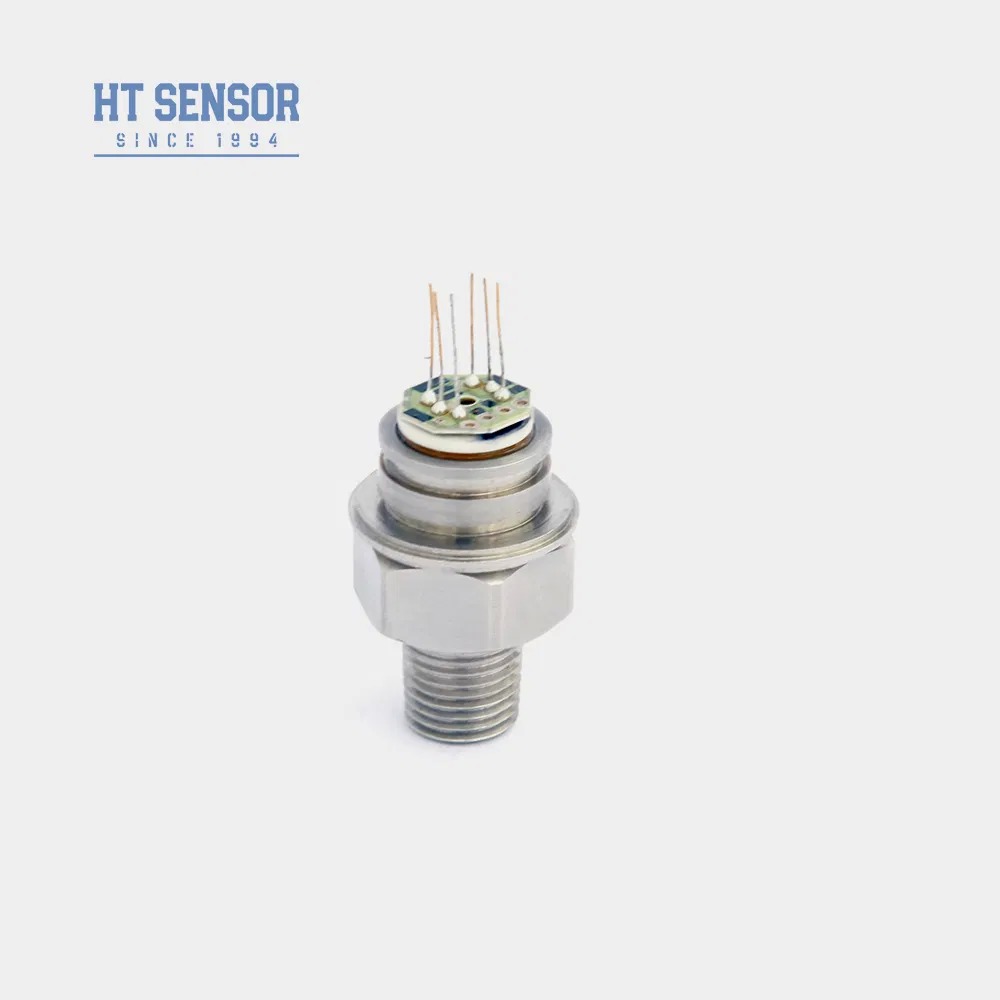

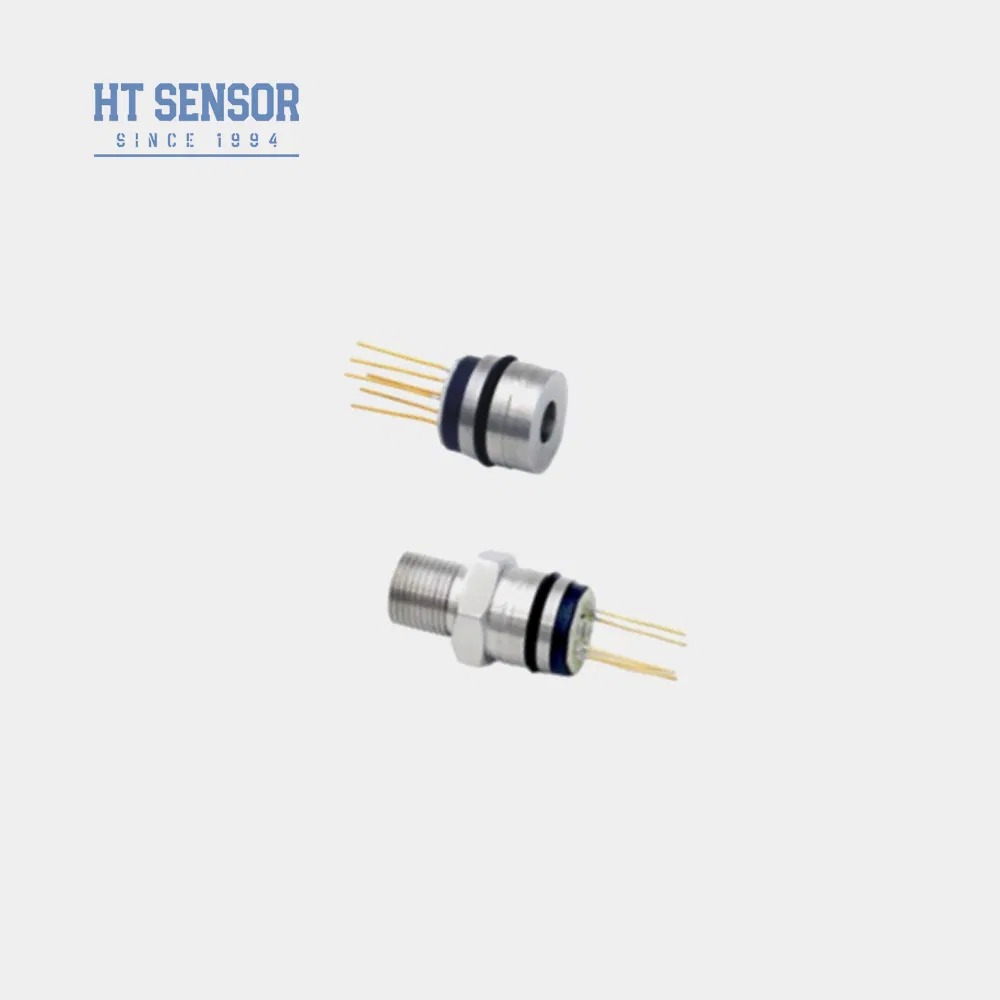

바오지 헨통 HT30 G1/4 스레드 맞춤형 압력 센서 셀 레벨 센서
Product Details
| 모델 번호.: | HT30 | 출력 신호: | MV 아날로그 유형 |
|---|---|---|---|
| 재료: | 스테인레스 스틸 | 와이어링 형식: | 4선 |
| 측정 매체: | 가스와 액체 | IP 등급: | IP65 |
| 힘: | 1.5MA | 범위: | 0-10kpa-40Mpa |
| 실: | G1/4 등 | 무게: | ~63g |
| 강조하다 |
G1/4 스레드 압력 센서,사용자 정의 레벨 센서,보증이 있는 실리콘 압력 센서 |
||
Product Description
- 첨단 기술 316L 스테인리스 스틸 가구와 티타늄 및 하스텔로이 등 고급 대막 재료
- 정확한 온도 보상 및 제로점 수정용 두꺼운 필름 회로
- 유연한 설치를 위해 사용할 수 있는 여러 개의 스레드 인터페이스 옵션
- 높은 신뢰성과 내구성을 보장하는 컴팩트 용접 구조
- 석유, 화학, 금속, 전력 및 수리 분야에서 산업 공정 제어
- 해양 및 항공 산업 응용 프로그램
- 수압 및 공기 제어 시스템
- 일반 프로세스 제어 및 모니터링 애플리케이션
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 케이블
| 매개 변수 | 종류 | 유형 | 맥스 | 단위 |
|---|---|---|---|---|
| 측정 범위 | 가이드 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| 밀폐 (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | |
| 반복 가능성 | 0.05 | 0.1 | % F.S | |
| 히스테레시스 | 0.05 | 0.1 | % F.S | |
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35kPa | 100±10 | 100±30 | mV | |
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35kPa | ±0.5 | ± 1 | % F.S | |
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35kPa | ±0.5 | ± 1 | % F.S | |
| 보상된 임시 | ≤20KPa | 0~50 | oC | |
| ≥35kPa | 0~70 | oC | ||
| 작동 온도 | -20~80 | oC | ||
| 저장 온도 | -40~125 | oC | ||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | |||
| 폭발 압력 | 전체 규모의 5배 | |||
| 장기적 안정성 | 0.2 % F.S/년 | |||
| 디아프라그마 재료 | 316L | |||
| 단열 저항 | 100VDC ≥200MΩ | |||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||
| 충격 | 100g, 11ms | |||
| 반응 시간 | ≤1ms | |||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||
| 채우기 매개체 | 실리콘 오일 | |||
| 무게 | ~ 63g | |||
- 필요한 공기 밀착성을 달성하기 위해 조립 중에 코어 크기와 송신기 하우징 사이의 적절한 적합성을 보장합니다.
- 가구 조립 동안, 수직 정렬을 유지 하 고 균일 압력을 가하여 막거나 보상 판에 손상을 방지
- 측정 매체가 316L 대막 및 하우스 재료와 호환되지 않는 경우 주문할 때 특별한 요구 사항을 지정합니다.
- 손이나 날카로운 물체를 사용하여 센서 대막과 접촉하지 마십시오. 변형 또는 구멍으로 인한 손상을 방지하기 위해
- 압력 측정기 포트를 대기 열고 물, 수증기, 또는 부식 매체의 부정적인 압력 챔버에 들어가는 것을 방지하십시오
- 실제 코어 라벨을 참조하여 핀 리드 구성 변경
Product Highlights
316L 스테인리스 스틸 하우징을 갖춘 HT30 실리콘 압저항 압력 센서. 가스/액체 압력(0-10kPa-20MPa)을 측정하며 IP65 등급입니다. 고정밀(±0.3% FS), 컴팩트한 용접 디자인. 맞춤형 스레드(G1/4 등) 및 OEM/ODM 이용 가능.
