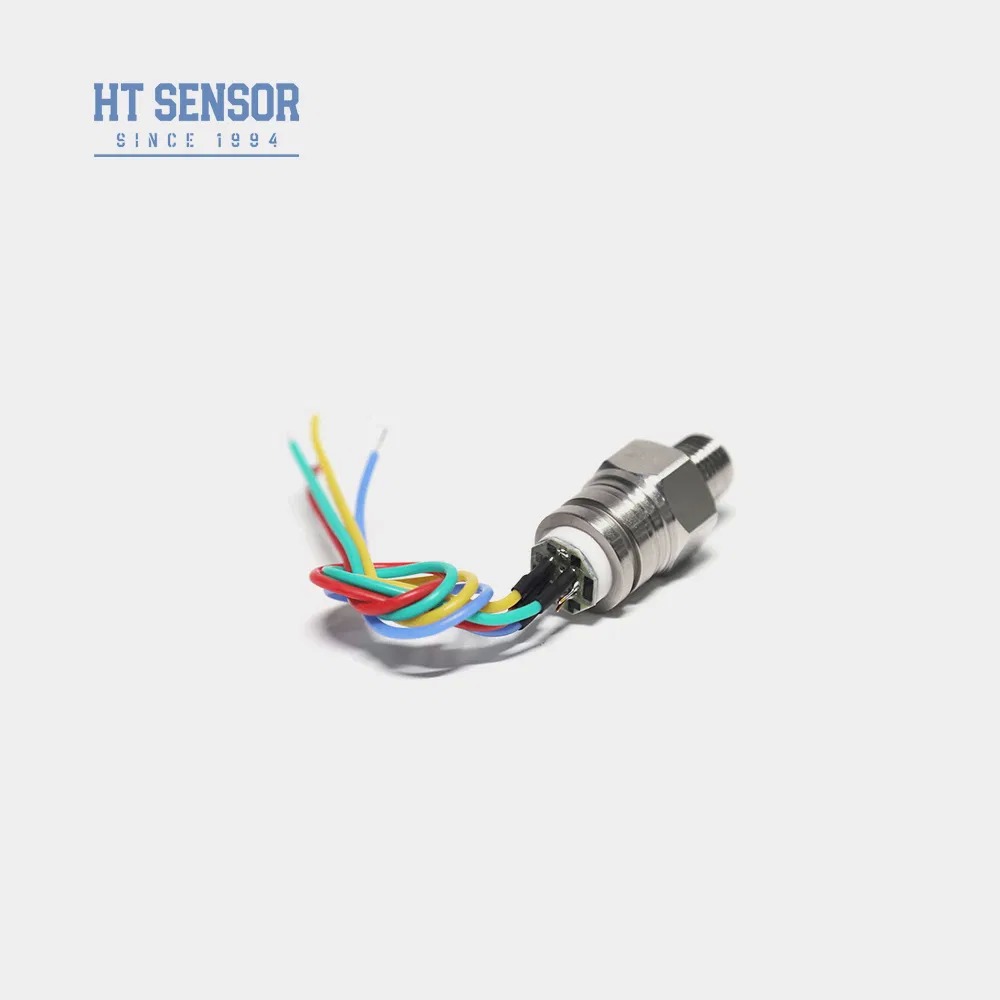

실 스레드 통합 압력 센서가 있는 라인 배열 OEM 레벨 센서
Product Details
| 모델 번호.: | HT30 | 출력 신호: | 아날로그 유형 |
|---|---|---|---|
| 생산 과정: | 완성 | 재료: | 스테인레스 스틸 |
| 스레드 유형: | 맞춤형 | 와이어링 형식: | 4선 |
| 측정 매체: | 가스와 액체 | 전원공급장치: | 10VDC 5VDC 1.5mA |
| 산출: | 10MV/V 100+-30MV | 다이어프램 재료: | 316L |
| 작동 온도: | -20~80oC | 무게: | ~63g |
| 강조하다 |
스레드 통합 압력 센서,OEM 레벨 센서 실리콘,라인 배열 압력 센서 |
||
Product Description
- 온도 보상 및 0 오프셋 수정을 위해 두꺼운 필름 회로를 사용합니다.
- 높은 신뢰성 및 우수한 안정성
- 표준 출력으로 일정한 전압 전원 공급
- 316L 스테인레스 스틸 호환성으로 부식성 가스와 액체의 압력을 측정하기에 적합합니다.
- 압력을 모니터링하고 제어하는 공정 제어 시스템에서 사용됩니다.
- 압력을 측정하기 위해 냉각 시스템과 공기 압축기에서 일반적으로 사용됩니다.
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 임페던스: 4KΩ~20KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 100mm 높은 온도 전선, 리본 케이블
| 측정 범위 | 종류 | 가치 |
|---|---|---|
| 압력 범위 | 가이드 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| 밀폐 (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |
| 비선형성 | ±0.15 ±0.3 %F.S | |
| 반복 가능성 | 00.05 ∙ 0.1 ∙ %F.S | |
| 히스테레시스 | 00.05 ∙ 0.1 ∙ %F.S | |
| 0 오프셋 출력 | 0±1 ∙ 0±2 ∙ mV | |
| 전체 규모 출력 | ≤20KPa: 50±1 ≥35kPa: 100±1 |
|
| 제로 오프셋 템퍼 | ≤20KPa: ±1 ±2.5 %F.S ≥35kPa: ±0.8 ±1.5 % F.S |
|
| 풀 스케일 온도. 드리프트 | ≤20KPa: ±1∙ ±2∙ %F.S ≥35kPa: ±0.8 ±1.5 % F.S |
|
| 보상된 임시 | ≤20KPa: 0~50 oC ≥35kPa: 0~70 oC |
|
| 작동 온도 | -20~80 oC | |
| 저장 온도 | -40~125 oC | |
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | |
| 폭발 압력 | 전체 규모의 5배 | |
| 장기적 안정성 | 0.2 % F.S/년 | |
| 디아프라그마 재료 | 316L | |
| 단열 저항 | 100VDC ≥200MΩ | |
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |
| 충격 | 100g, 11ms | |
| 반응 시간 | ≤1ms | |
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |
| 채우기 매개체 | 실리콘 오일 | |
| 무게 | ~ 63g | |
- 필요한 공기 밀착성을 달성하기 위해 조립 중에 코어 크기와 송신기 하우징 사이의 적절한 적합성을 보장합니다.
- 가구 조립 동안, 수직 정렬을 유지 하 고 균일 압력을 가하여 막거나 보상 판을 손상 방지
- 측정 매체가 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공하십시오.
- 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하여 손상을 방지하십시오.
- 압력 측정기의 압력 포트를 대기 열고 물, 수증기 또는 부식 매체의 침입을 방지
- 실제 코어에 있는 라벨을 참조 하 고 모든 핀 리드 변경
Product Highlights
가스/액체 측정을 위한 316L 스테인리스 스틸 다이어프램이 포함된 HT30V 통합 압력 센서입니다. 높은 안정성, IP65 등급, 맞춤형 스레드 옵션 및 OEM 기능이 특징입니다. 공기 압축기, 냉동 및 공정 제어 시스템에 이상적입니다.
19mm 기름으로 가득 찬 압력 송신기 분산 실콘 압력 송신기 물 기름 테스트

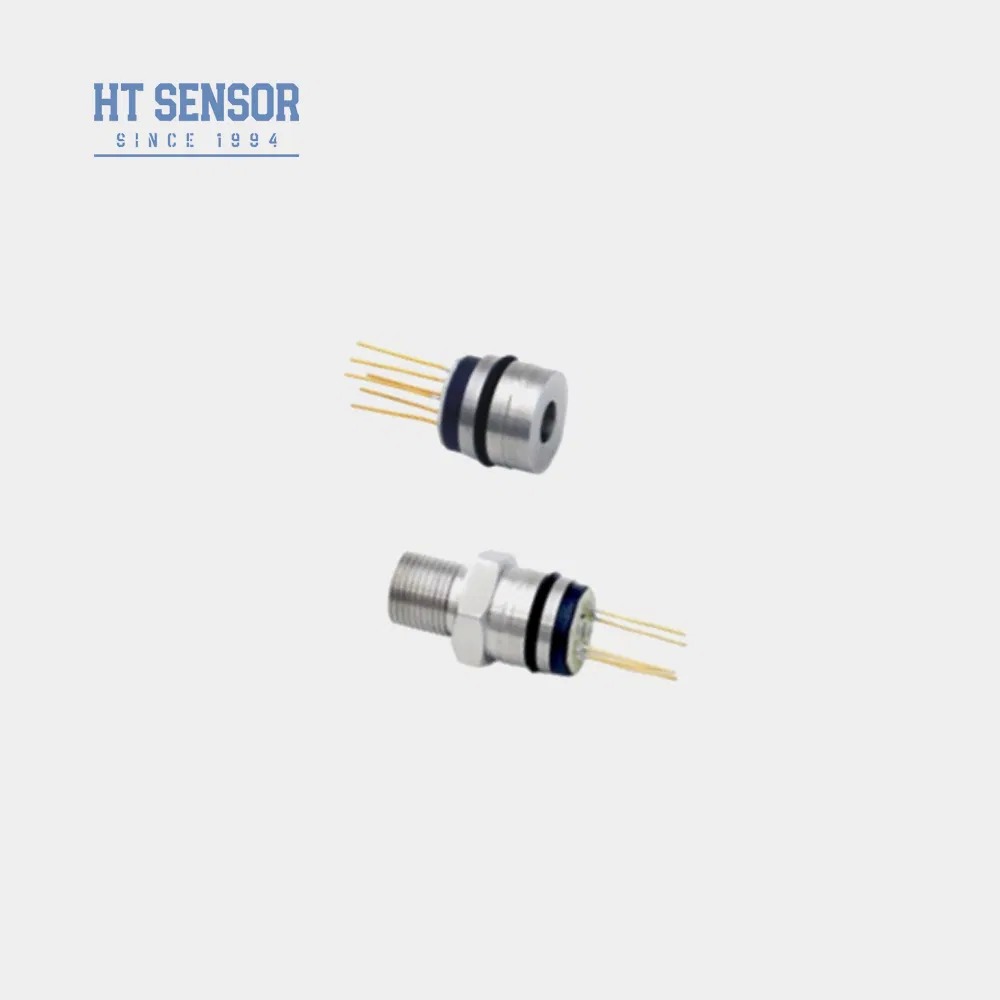

Oil Filled Diffused Sillcon Pressure Transmitter Sensor For Water And Oil Test 19mm Silicon Piezoresistive Pressure Sensor Introduction of Pressure Transmitter Sensor: HT19F functions as a silicon piezoresistive pressure sensor ,with a core consisting of a highly stable diffused silicon element,. It effectively measures the pressure of liquids and gases by transmitting the pressure of the tested medium to the silicon diaphragm through an isolation diaphragm and silicon oil
