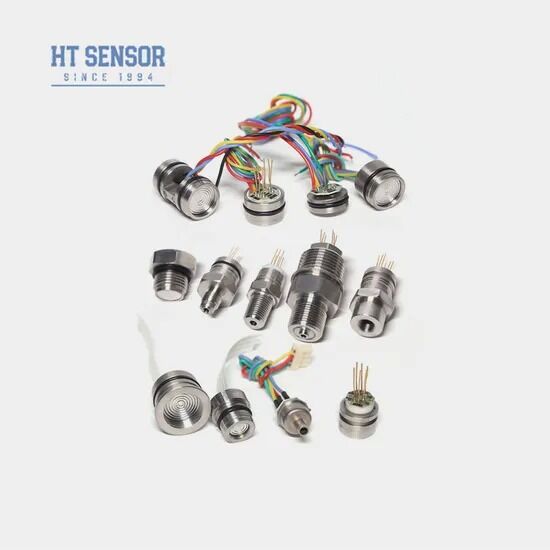

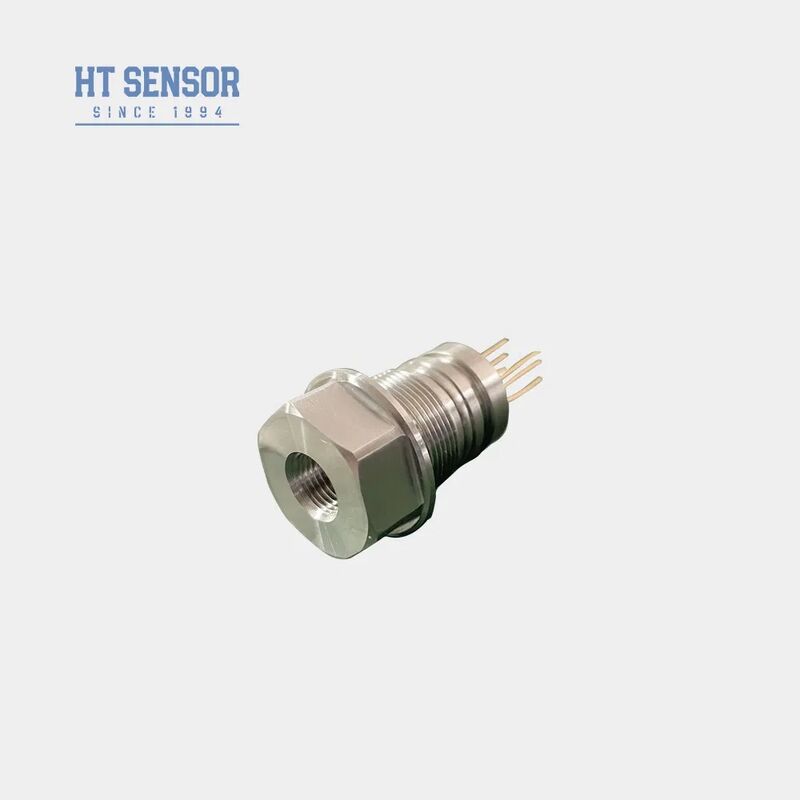

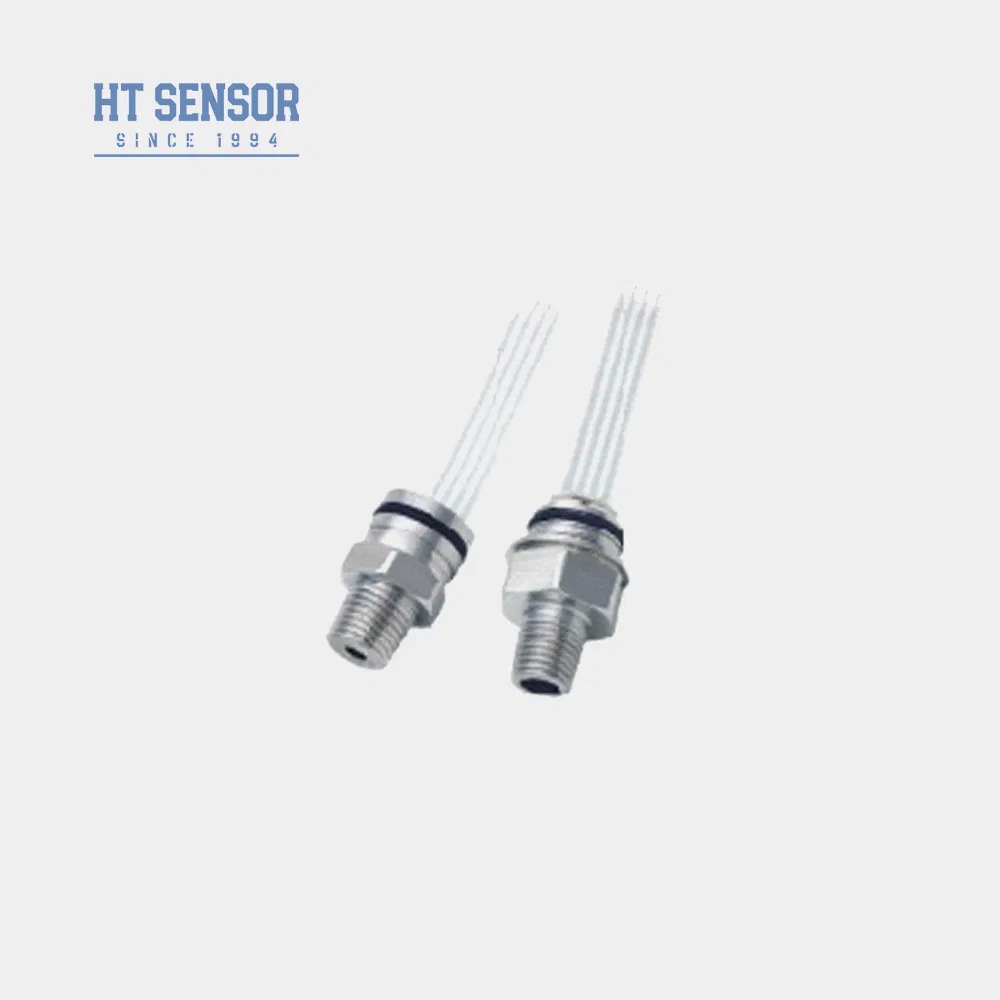

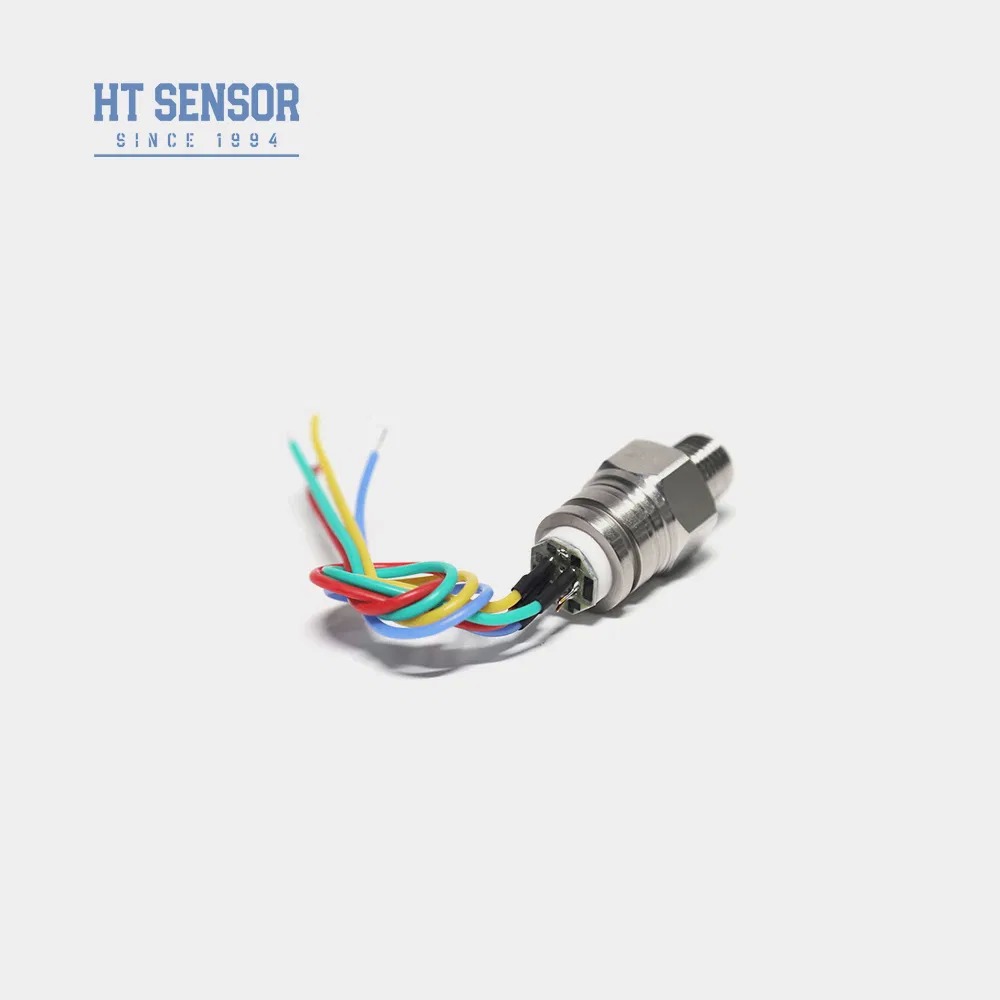

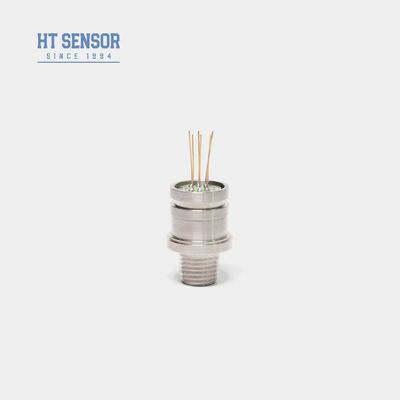

10VDC 가동 미니 G1/4 스레드 액체 압력 센서 변환기 레벨 센서 셀
Product Details
| 모델 번호.: | HT30V | 출력 신호: | 아날로그 유형 |
|---|---|---|---|
| 재료: | 스테인레스 스틸 | 스레드 유형: | 맞춤형 |
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| IP 등급: | IP65 | 전원공급장치: | 5-10VDC |
| 산출: | 10mv/V | 압력 범위: | 0~10kpa~20mpa |
| 입력 임피던스: | 4KΩ~20KΩ | 출력 임피던스: | 2.5kΩ ~ 6kΩ |
| 작동 온도: | -20~80oC | 보관 온도: | -40~125℃ |
| 무게: | ~63g | ||
| 강조하다 |
10VDC 미니 G1/4 액체 압력 센서,G1/4 스레드 레벨 센서 변환기,미니 액체 압력 센서 보증 |
||
Product Description
- 온도 보상 및 0 오프셋 수정용 두꺼운 필름 회로
- 높은 신뢰성 및 우수한 안정성
- 표준 출력으로 일정한 전압 전원 공급
- 316L 스테인레스 스틸 호환성으로 부식성 가스와 액체의 압력을 측정
- 압력을 모니터링하고 제어하기 위한 공정 제어 시스템
- 압력 측정용 냉각 시스템 및 공기 압축기
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 임페던스: 4KΩ~20KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 100mm 높은 온도 전선, 리본 케이블
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| 봉인된 (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| 매개 변수 | 유형 | 맥스 | 단위 |
| 비선형성 | ±0.15 | ±0.3 | % F.S |
| 반복 가능성 | 0.05 | 0.1 | % F.S |
| 히스테레시스 | 0.05 | 0.1 | % F.S |
| 0 오프셋 출력 | 0±1 | 0±2 | mV |
| 전체 규모 출력 (≤20KPa) | 50±1 | 50±2 | mV |
| 풀 스케일 출력 (≥35kPa) | 100±1 | 100±2 | mV |
| 제로 오프셋 템프. 드리프트 (≤20KPa) | ± 1 | ±25 | % F.S |
| 제로 오프셋 템프. 드리프트 (≥35kPa) | ±0.8 | ± 15 | % F.S |
| 전체 규모 온도 변동 (≤20KPa) | ± 1 | ±2 | % F.S |
| 풀 스케일 온도 변동 (≥35kPa) | ±0.8 | ± 15 | % F.S |
| 보상 온도 (≤20KPa) | 0~50 | oC | |
| 보상 온도 (≥35kPa) | 0~70 | oC | |
| 작동 온도 | -20~80 | oC | |
| 저장 온도 | -40~125 | oC | |
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||
| 폭발 압력 | 전체 규모의 5배 | ||
| 장기적 안정성 | 0.2 % | F.S/년 | |
| 디아프라그마 재료 | 316L | ||
| 단열 저항 | 100VDC ≥200MΩ | ||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||
| 충격 | 100g, 11ms | ||
| 반응 시간 | ≤1ms | ||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||
| 채우기 매개체 | 실리콘 오일 | ||
| 무게 | ~ 63g | ||
- 필요한 공기 밀착성을 위해 코어 크기와 송신기 하우징 사이의 적절한 적합성을 보장
- 가구를 수직으로 정렬하고 손상을 피하기 위해 조립 중에 균등한 압력을 가합니다
- 측정 매체가 316L 재료와 호환되지 않는 경우 특별한 지침을 제공하십시오.
- 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
- 압력 측정 장치 포트를 대기 밖으로 열어두고 오염 물질의 침입을 방지하십시오.
- 핀 리드 구성에 대한 실제 코어 라벨 참조
- 당신의 압력 센서 송신기의 특징은 무엇입니까?
- 높은 정확성, 내구성, 뛰어난 성능
- 특수 사양을 맞춤화 할 수 있나요?
- 네, 우리의 엔지니어는 특정 요구 사항을 충족시키기 위해 제품을 맞춤화 할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
- 생산 능력은 얼마인가요?
- 우리의 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
- 일반적인 배송 기간은 얼마인가요?
- 표준 모델은 5~8 일일입니다. 맞춤형 제품은 다를 수 있습니다.
- 상품 가격이 어떻게 되나요? 할인도 있나요?
- 대량 주문이나 장기 파트너에 대한 할인과 경쟁력 있는 가격.
- 제품과 판매 후 서비스 보증은 얼마인가요?
- 우리의 보증 기간은 배송 후 24 개월이며, 우리의 판매 후 팀은 24 시간 이내에 귀하의 질문에 응답 할 것입니다. PC 네트워크를 통해 원격 지침은 항상 사용할 수 있습니다.
Product Highlights
10VDC 전원을 사용하는 HT30V 미니 압력 센서. 가스/액체 압력(0-10kPa~20MPa)을 측정합니다. 높은 안정성, IP65 등급, 316L 스테인리스 스틸 및 맞춤형 스레드 옵션이 특징입니다. 산업 공정 제어, 냉동 및 공기 압축기에 이상적입니다.
