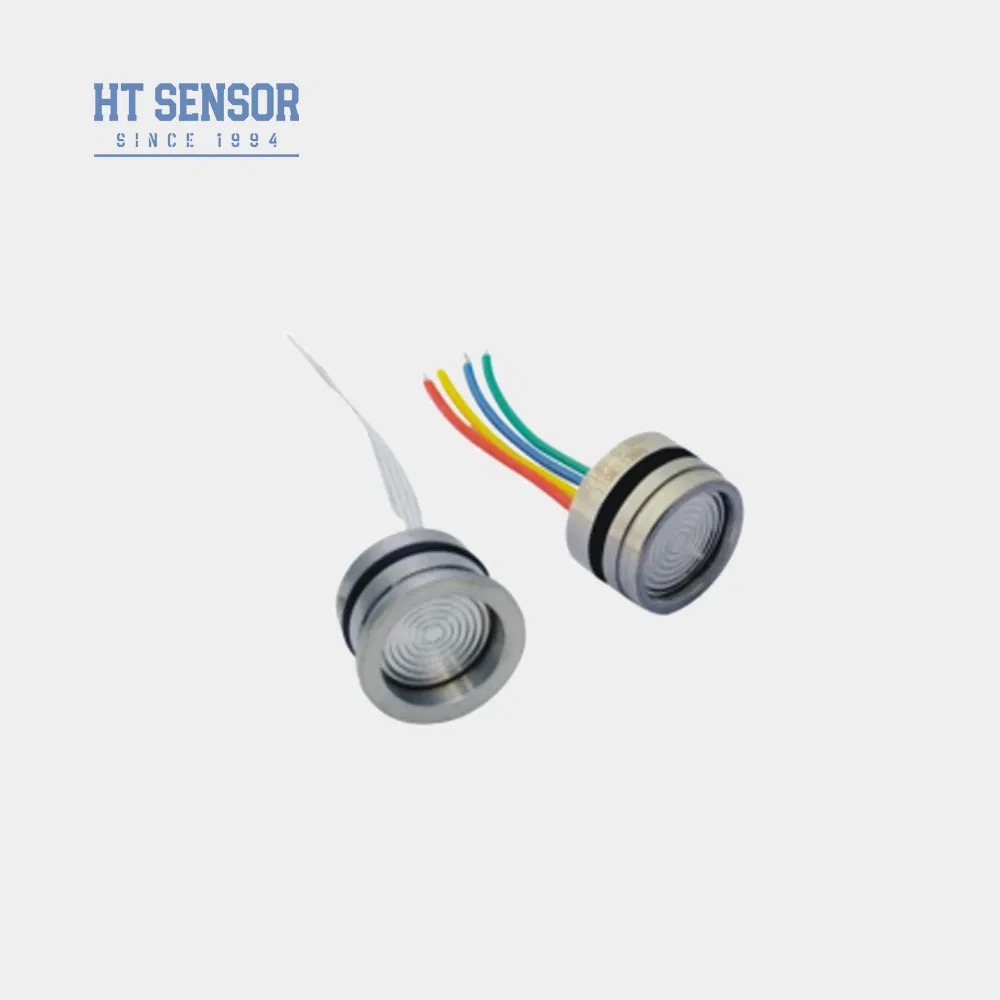

공기 및 액체 레벨 센서용 19mm 10VDC 전원 실리콘 압전 압력 센서
Product Details
| 모델 번호.: | HT19V | 출력 신호: | 아날로그 유형 |
|---|---|---|---|
| 생산 과정: | 완성 | 재료: | 스테인레스 스틸 |
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| IP 등급: | IP65 | 배상 임시.: | 0~70도 |
| 압력 유형: | G/A/S | 산출: | 10mv/V |
| 지름: | 19mm | 전원공급장치: | 10VDC 이하 |
| 강조하다 |
19mm 실리콘 압력 센서,10VDC 전동 피에조 전기 센서,공기 및 액체 압력 센서 |
||
Product Description
- 온도 보상 및 0 오프셋 수정용 두꺼운 필름 회로
- 높은 신뢰성 및 우수한 안정성
- 표준 출력으로 일정한 전압 전원 공급
- 316L 스테인레스 스틸 호환성으로 부식성 가스와 액체의 압력을 측정
- 압력을 모니터링하고 제어하기 위한 공정 제어 시스템
- 압력 측정용 냉각 시스템 및 공기 압축기
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 임페던스: 4KΩ~20KΩ
- 출력 저항: 2.5KΩ~6KΩ

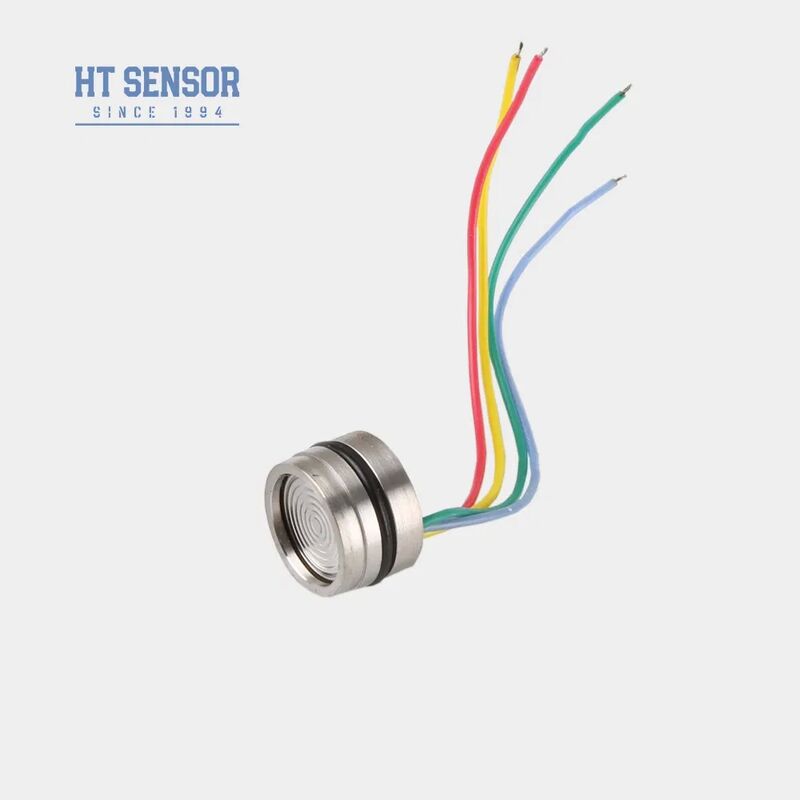

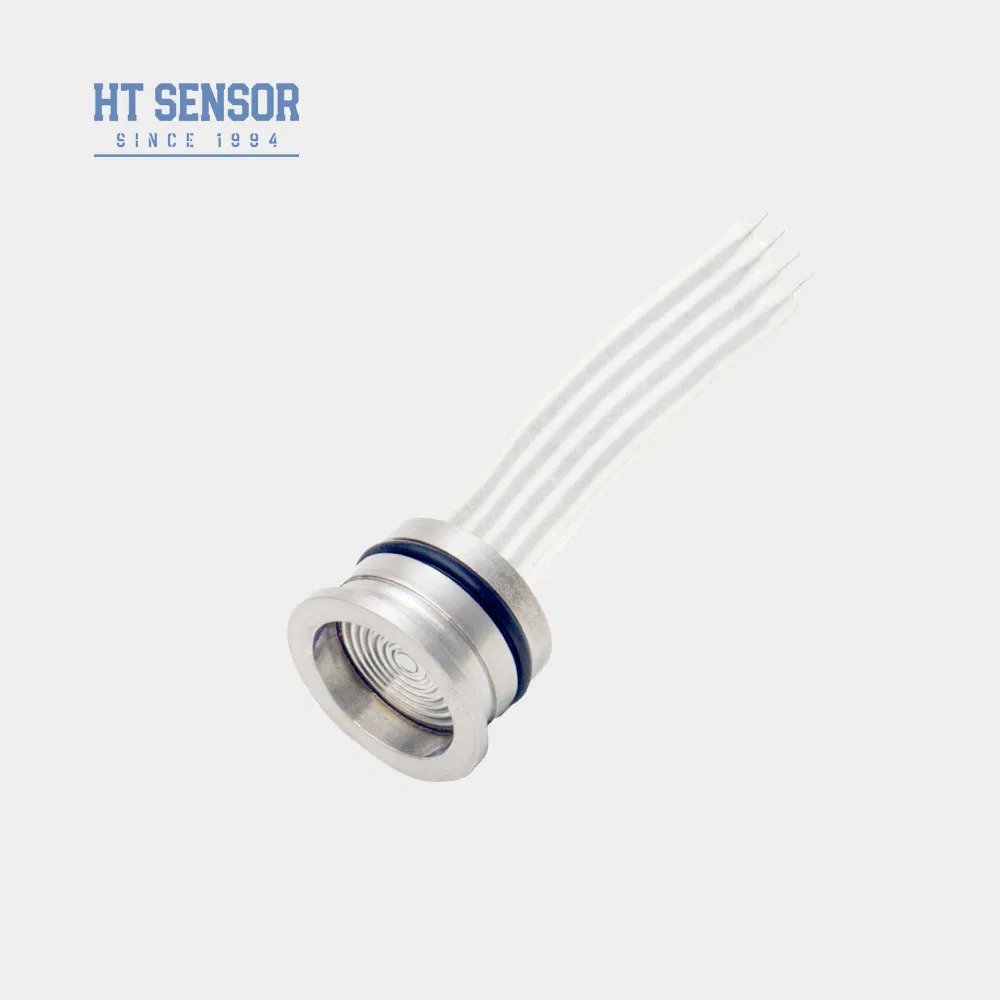

- 전기 연결: 100mm 높은 온도 전선, 리본 케이블
| 측정 범위 | 가이드 (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa |
|---|---|
| 절대 (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |
| 밀폐 (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| 매개 변수 | 유형 | 맥스 | 단위 |
|---|---|---|---|
| 비선형성 | ±0.15 | ±0.3 | % F.S |
| 반복 가능성 | 0.05 | 0.1 | % F.S |
| 히스테레시스 | 0.05 | 0.1 | % F.S |
| 0 오프셋 출력 | 0±1 | 0±2 | mV |
| 전체 규모 출력 (≤20KPa) | 50±1 | 50±2 | mV |
| 풀 스케일 출력 (≥35kPa) | 100±1 | 100±2 | mV |
| 제로 오프셋 템프. 드리프트 (≤20KPa) | ± 1 | ±25 | % F.S |
| 제로 오프셋 템프. 드리프트 (≥35kPa) | ±0.8 | ± 15 | % F.S |
| 전체 규모 온도 변동 (≤20KPa) | ± 1 | ±2 | % F.S |
| 풀 스케일 온도 변동 (≥35kPa) | ±0.8 | ± 15 | % F.S |
| 보상 온도 (≤20KPa) | 0~50 | oC | |
| 보상 온도 (≥35kPa) | 0~70 | oC | |
| 작동 온도 | -20~80 | oC | |
| 저장 온도 | -40~125 | oC | |
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||
| 폭발 압력 | 전체 규모의 5배 | ||
| 장기적 안정성 | 0.2 % F.S/년 | ||
| 디아프라그마 재료 | 316L | ||
| 단열 저항 | 100VDC ≥200MΩ | ||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||
| 충격 | 100g, 11ms | ||
| 반응 시간 | ≤1ms | ||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||
| 채우기 매개체 | 실리콘 오일 | ||
| 무게 | ~ 28g | ||
- 필요한 공기 밀착성을 위해 코어 크기와 송신기 하우징 사이의 적절한 적합성을 보장
- 상대로 하우징을 정렬하고 손상을 방지하기 위해 조립 중에 균일 압력을 적용
- 측정 매체가 316L 대막 물질과 호환되지 않는 경우 주문 할 때 특별한 지침을 제공
- 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하여 손상되지 않도록하십시오.
- 압력 측정기 포트를 대기 열고 물, 증기 또는 부식 매체의 입구를 방지하십시오

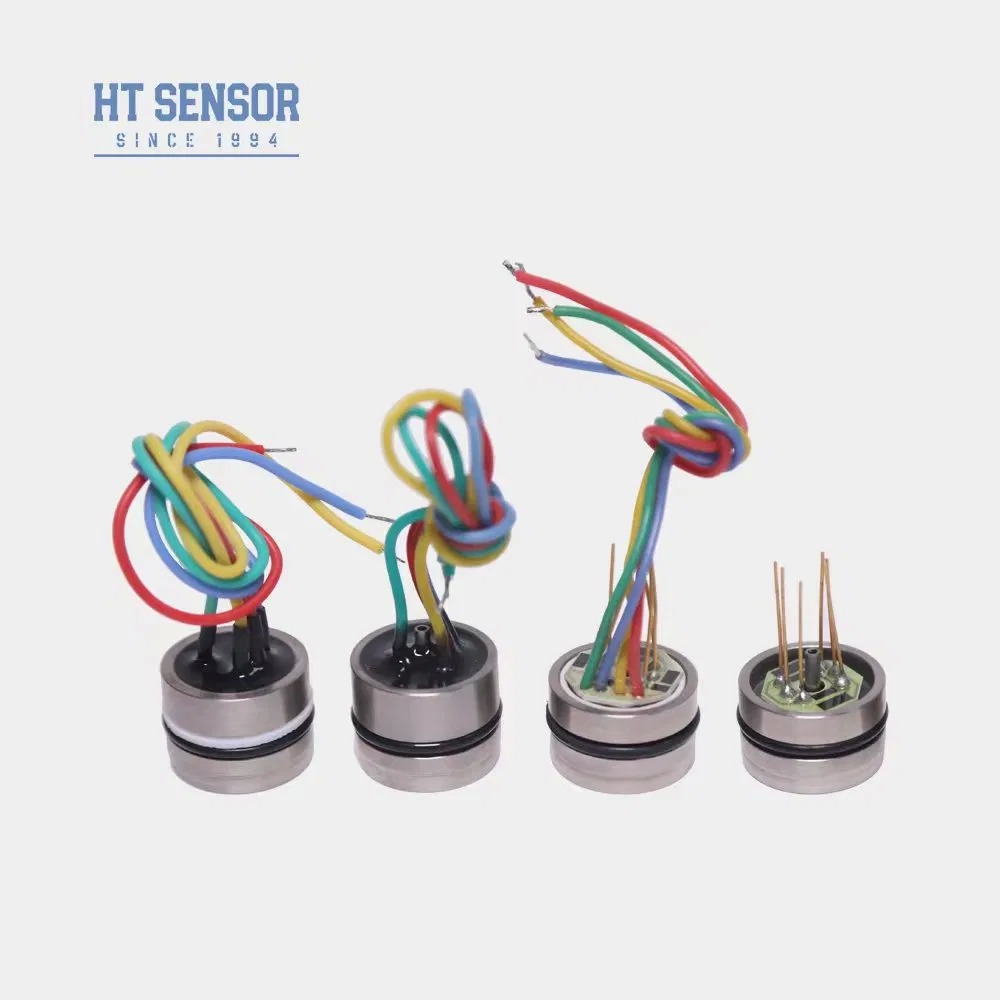

- 피인 리드 변경에 대한 참조 실제 코어 라벨
Product Highlights
가스/액체 측정용 HT19V 19mm 실리콘 압저항 압력 센서. 316L 스테인리스 스틸, IP65 등급, 높은 안정성 및 맞춤형 옵션이 특징입니다. 공기 압축기, 냉동 및 공정 제어 시스템에 이상적입니다.
