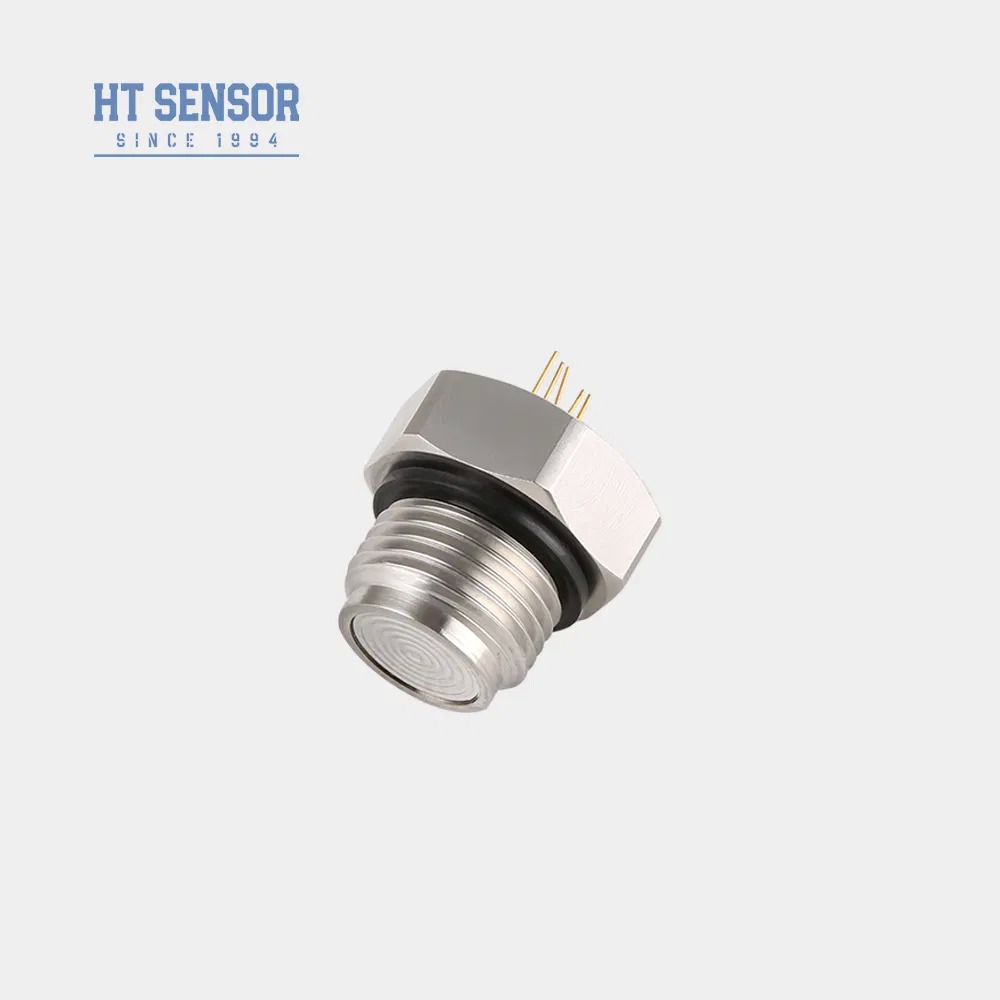

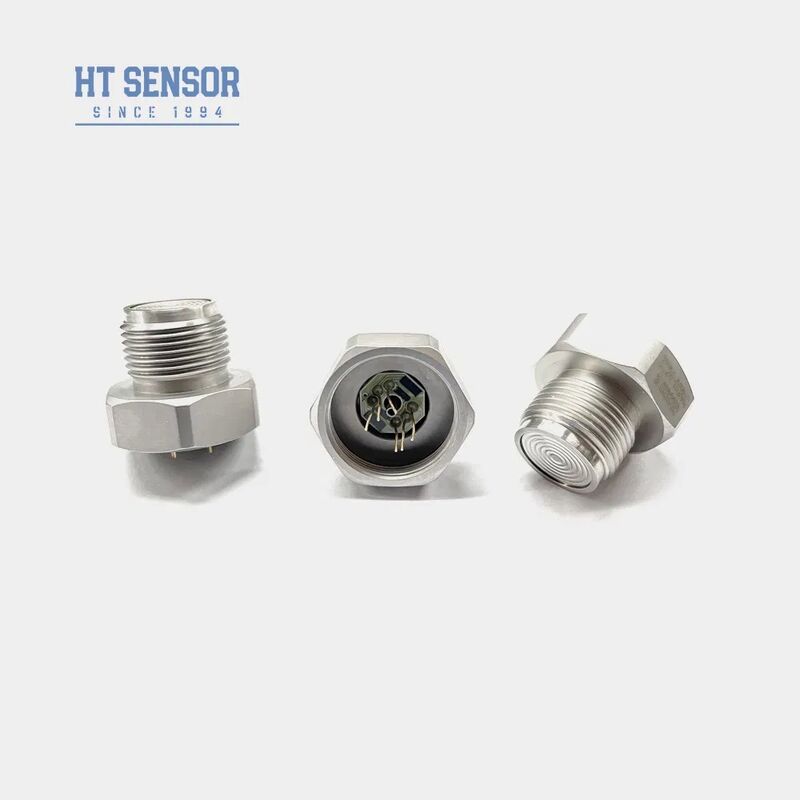

HT24 높은 안정성 디푸스드 실리콘 센서 칩을 가진 플러시 디아프라그마 압력 센서
Product Details
| 모델 번호.: | HT24 | 출력 신호: | 아날로그 유형 |
|---|---|---|---|
| 재료: | 스테인레스 스틸 | 와이어링 형식: | 4선 |
| 측정 매체: | 가스와 액체 | 힘: | 1.5MA |
| 산출: | MV | 실: | G1/2 또는 M20*1.5 |
| 측정 범위: | 10KPa~35MPaS | 비선형 성: | ±0.2%F.S |
| 작동 온도: | -20~80oC | 보관 온도: | -40~125℃ |
| 다이어프램 재료: | 316L | 무게: | ~55g |
| 강조하다 |
플러시 다이어프램 압력 센서,보증이 있는 실리콘 압력 센서,안정적 분산 실리콘 센서 칩 |
||
Product Description
- 첨단 기술 316L 스테인리스 스틸 가구와 티타늄 및 하스텔로이 등 고급 대막 재료
- 정확한 온도 보상 및 제로점 수정용 두꺼운 필름 회로
- 탁월한 신뢰성, 반복성, 안정성
- 쉽게 청소하고 유지 보수하기 위해 류브 횡단막 구조
- 316L 스테인레스 스틸 호환성으로 부식성 가스와 액체의 압력을 측정
- 식품 및 음료 가공 산업
- 산업 공정 제어 시스템
- 의약품 제조
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 케이블
| 매개 변수 | 유형 | 맥스 | 단위 |
|---|---|---|---|
| 비선형성 | ±0.15 | ±0.3 | % F.S |
| 반복 가능성 | 0.05 | 0.1 | % F.S |
| 히스테레시스 | 0.05 | 0.1 | % F.S |
| 0 오프셋 출력 | 0±1 | 0±2 | mV |
| 전체 규모 출력 (≤20KPa) | 50±10 | 50±30 | mV |
| 풀 스케일 출력 (≥35kPa) | 100±10 | 100±30 | mV |
| 제로 오프셋 템프. 드리프트 (≤20KPa) | ± 1 | ±2 | % F.S |
| 제로 오프셋 템프. 드리프트 (≥35kPa) | ±0.5 | ± 1 | % F.S |
| 전체 규모 온도 변동 (≤20KPa) | ± 1 | ±2 | % F.S |
| 풀 스케일 온도 변동 (≥35kPa) | ±0.5 | ± 1 | % F.S |
| 보상 온도 (≤20KPa) | 0~50 | - | oC |
| 보상 온도 (≥35kPa) | 0~70 | - | oC |
| 작동 온도 | -20~80 | - | oC |
| 저장 온도 | -40~125 | - | oC |
| 장기적 안정성 | 0.2 | - | F.S/년 |
| 단열 저항 | 100VDC ≥200MΩ | - | - |
| 반응 시간 | ≤1ms | - | - |
폭발 압력:전체 규모의 5배
디아프라그마 재료:316L
진동:10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다.
충격:100g, 11ms
오 링 봉인:니트릴 고무 또는 플루오로 고무
충전 매개체:실리콘 오일
무게:~55g
절대 (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
밀폐 (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
- 필요한 공기 밀착성을 달성하기 위해 조립 중에 코어 크기와 송신기 하우징 사이의 적절한 적합성을 보장합니다.
- 가구 조립 동안, 수직 정렬을 유지 하 고 균일 압력을 가하여 막거나 보상 판을 손상 방지
- 측정 매체가 핵심 대막 및 하우스 재료 (316L) 와 호환되지 않으면 주문할 때 특별한 지침을 제공하십시오.
- 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오. 변형 또는 구멍으로 인한 손상을 방지하기 위해
- 압력 측정기 압력 코어의 압력 포트를 대기 에 개방 하 고 물, 수증기, 또는 부식 매체의 부정적인 압력 챔버에 들어가는 것을 방지
- 핀 리드 구성에 대한 실제 코어에 대한 라벨 참조
- 당신의 압력 센서 송신기의 특징은 무엇입니까?
- 높은 정확성, 내구성, 뛰어난 성능
- 특수 사양을 맞춤화 할 수 있나요?
- 네, 우리의 엔지니어는 특정 요구 사항을 충족시키기 위해 제품을 맞춤화 할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다.
- 생산 능력은 얼마인가요?
- 우리의 제조 시설은 한 달에 최대 3만 대의 압력 센서 송신기를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다..
- 일반적인 배송 기간은 얼마인가요?
- 표준 모델은 5~8 일일입니다. 맞춤형 제품은 다를 수 있습니다.
- 상품 가격이 어떻게 되나요? 할인도 있나요?
- 대량 주문이나 장기 파트너에 대한 할인과 경쟁력 있는 가격.
- 제품과 판매 후 서비스 보증은 얼마인가요?
- 우리의 보증 기간은 배송 후 24 개월이며, 우리의 판매 후 팀은 24 시간 이내에 귀하의 질문에 응답 할 것입니다. PC 네트워크를 통해 원격 지침은 항상 사용할 수 있습니다.
Product Highlights
매우 안정적인 확산 실리콘 칩을 갖춘 HT24 플러시 다이어프램 압력 센서. 316L 스테인리스 스틸 구조, IP65 등급, 청소가 쉬운 디자인, 뛰어난 신뢰성이 특징입니다. 식품, 제약, 산업용 애플리케이션에 맞춤형 OEM/ODM 옵션을 사용할 수 있습니다.
