압력 변환기 센서에 대한 플러시 50.4mm 클램프 노출 디아프라그마 레벨 센서
Product Details
| 모델 번호.: | HT-IQ | 을 위한: | 확산형 실리콘 압력 트랜스미터 |
|---|---|---|---|
| 출력 신호 유형: | 아날로그 유형 | 재료: | 스테인레스 스틸 |
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| 맞춤형: | 맞춤형 | 힘: | 1.5mA /10VDC |
| 산출: | 밀리볼트 신호 | 연결: | 50.4 클램프 |
| 온도 보상: | 0-70 | 운송 패키지: | 판지 상자 |
| 사양: | 50.4mm | 기원: | 중국 |
| 강조하다 |
50.4mm 플러시 클램프 압력 센서,노출된 대막 레벨 센서,가맹점으로 압력 변환기 센서 |
||
Product Description

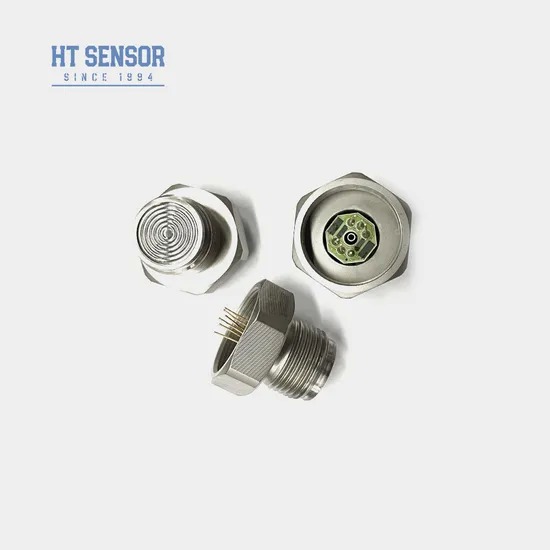

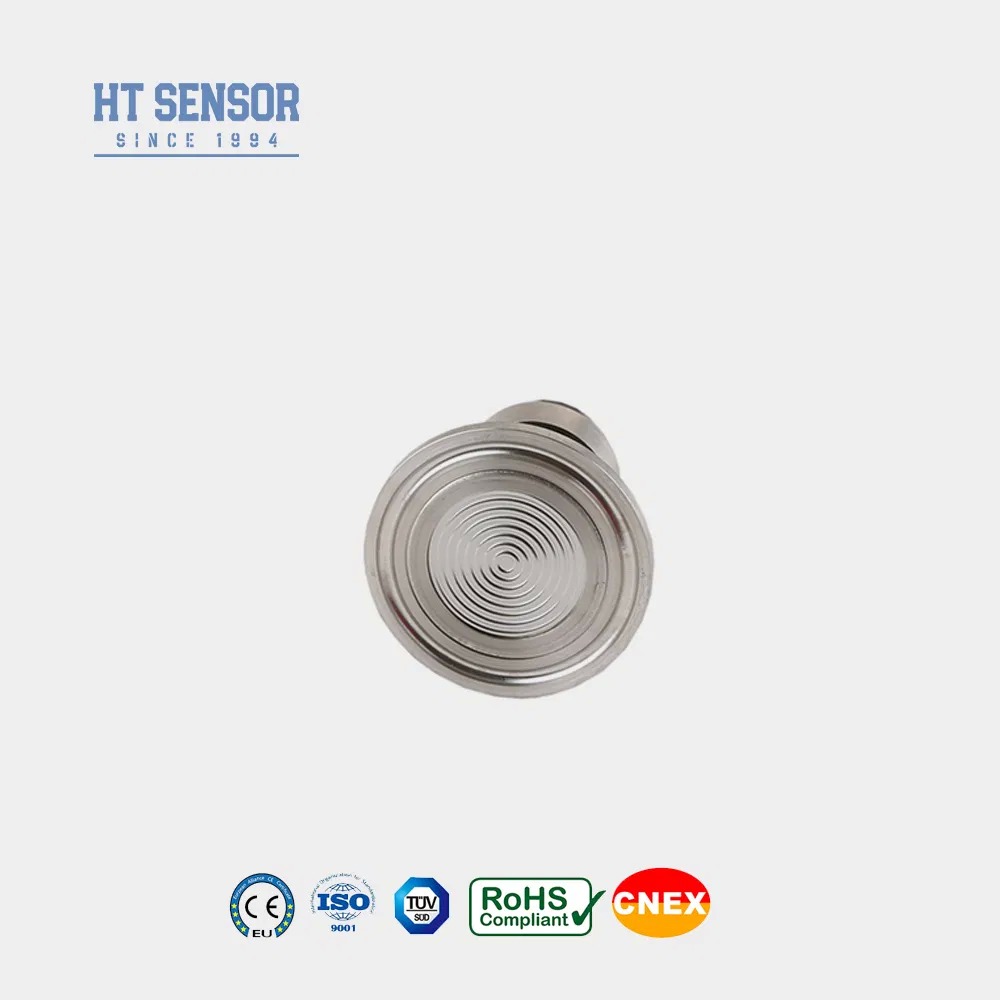

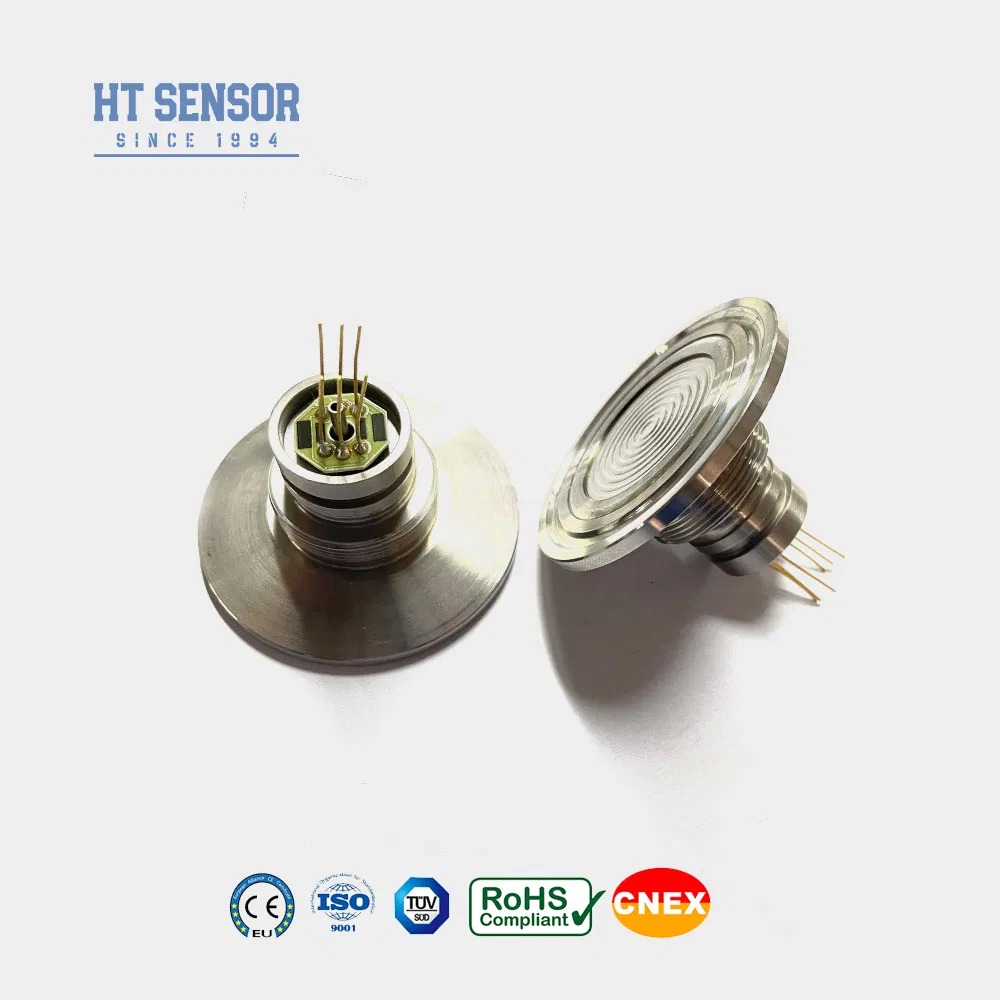

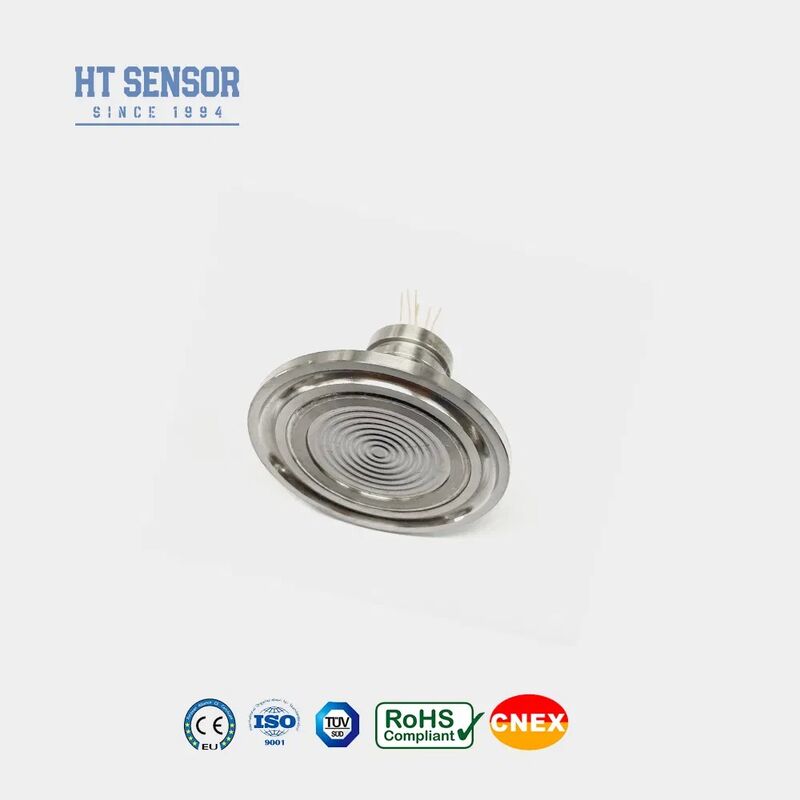

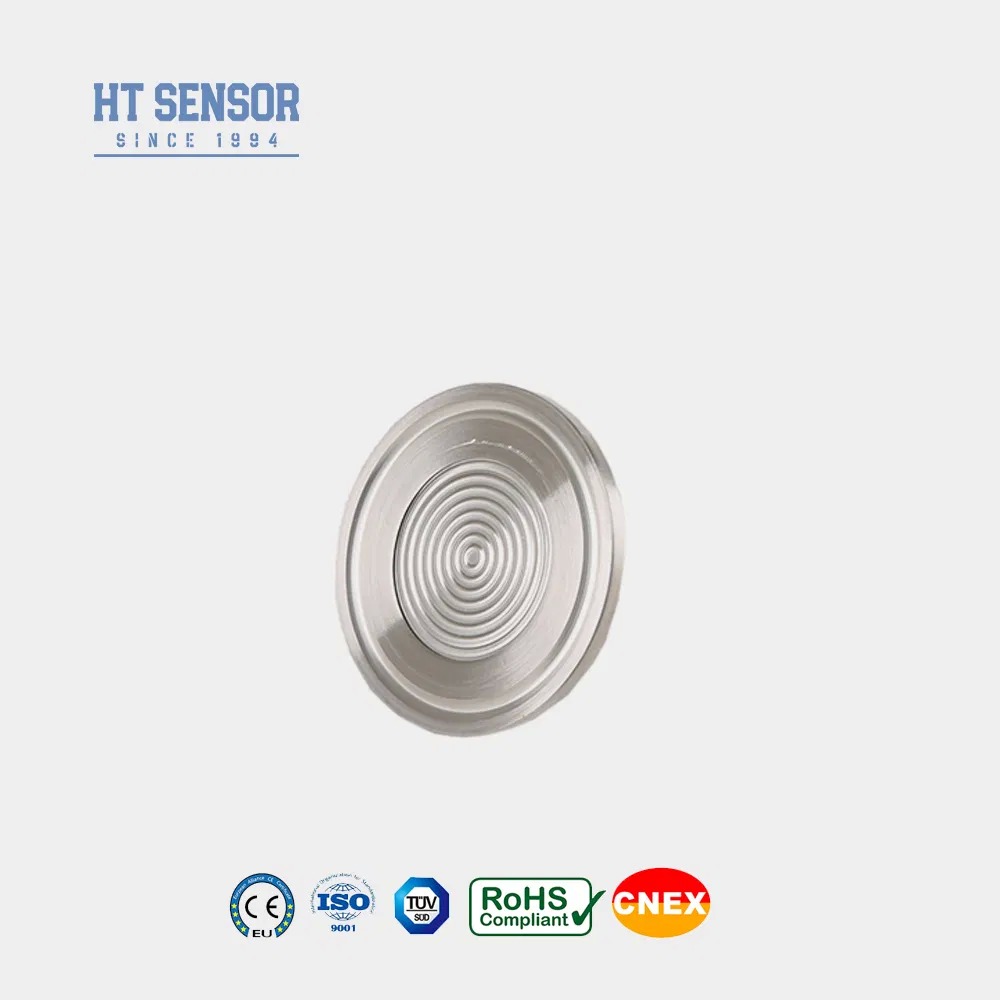

HT-IQ 실리콘 피오레시스티브 압력 센서
소개:
HT-IQ는 매우 안정적인 분산 실리콘 칩으로 장착된 플러시 디아프라그마 압력 센서입니다. 압력은 스테인레스 스틸 디아프라그마와 밀폐 된 실리콘 오일을 통해 감지 칩으로 전달됩니다.칩과 측정 매체 사이에 직접 접촉이 없도록 하는 것평평한 대막 설계로, 이 센서는 청소가 쉽고 매우 신뢰할 수 있으며, 식품 가공 및 위생 등의 산업의 응용에 적합합니다.
- 첨단 기술과 316L 스테인리스 스틸 가구를 활용하여디아프라그마용 티타늄과 하스텔로이 등의 재료
- 온도 보상 및 제로 포인트를 위해 두꺼운 필름 회로 사용 교정
- 탁월한 신뢰성, 반복성, 안정성
- 청소 가 쉽도록 하는 류프라그램 구조
- 316L로 비성염 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 식품 및 음료 산업
- 산업 프로세스 제어
- 의약품 산업
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 임페던스: 2.5KΩ~6KΩ
- 출력 저항: 2.5KΩ~6KΩ
- 전기 연결: 금으로 칠한 코바르 핀 또는 100mm의 고온 전선.
| 성능 파라미터: | |||||
|---|---|---|---|---|---|
| 측정 범위 | 크기 (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~ 150g | ||||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @25°C | |||||
| 도표 건설 | |
| 차원 |
|
| 선택 예제 |
| 주문 팁 |
필요한 공기 밀도
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
| 질문 및 답변 |
-
질문: 압력 센서 송신기의 주요 특징은 무엇입니까?
A: 고 정밀성, 견고 한 내구성, 신뢰성 있는 성능 을 제공합니다. 사용자 정의 옵션 도 있습니다. -
Q: 당신은 특별한 사양을 수용 할 수 있습니까?
A: 예. 우리의 엔지니어링 팀은 특정 요구 사항을 충족하도록 사용자 정의 제품을 개발 할 수 있습니다. 우리는 OEM 및 ODM 서비스를 모두 제공합니다. -
Q: 당신의 생산 능력은 무엇입니까?
A: 우리 시설은 한 달에 최대 30,000개의 압력 센서 송신기를 생산할 수 있습니다.우리는 미리 우리의 판매 팀과 연락하여 일정을 확인하고 원활한 생산과 배달을 보장하는 것이 좋습니다.. -
Q: 일반적인 배송 시간은 얼마입니까?
A: 표준 모델은 5~8 일 이내에 배달됩니다. 사용자 정의 제품에 대한 납품 시간은 다를 수 있습니다. -
질문: 제품 가격은 어떤가요? 할인도 있나요?
A: 우리는 대량 구매 또는 장기 파트너십에 할인 할 수 있는 경쟁력 있는 가격을 제공합니다. -
Q: 제품 보증 및 판매 후 서비스 정책은 무엇입니까?
A: 우리의 제품은 출하일부터 24개월의 보증으로 제공됩니다. 우리의 사후 팀은 24시간 이내에 문의에 응답하고 필요에 따라 PC 네트워크 연결을 통해 원격 안내를 제공할 수 있습니다..
