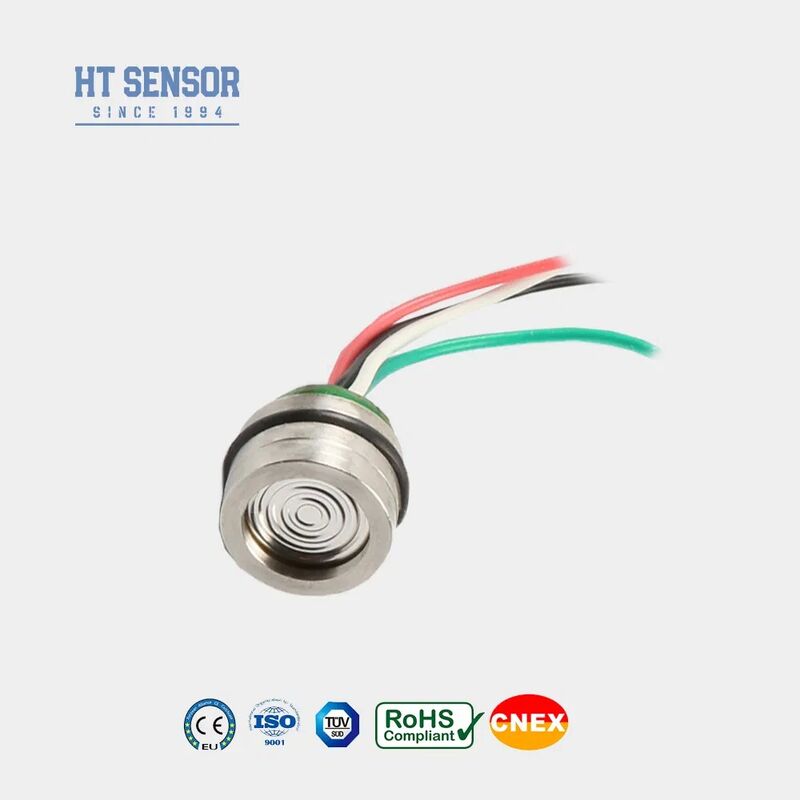

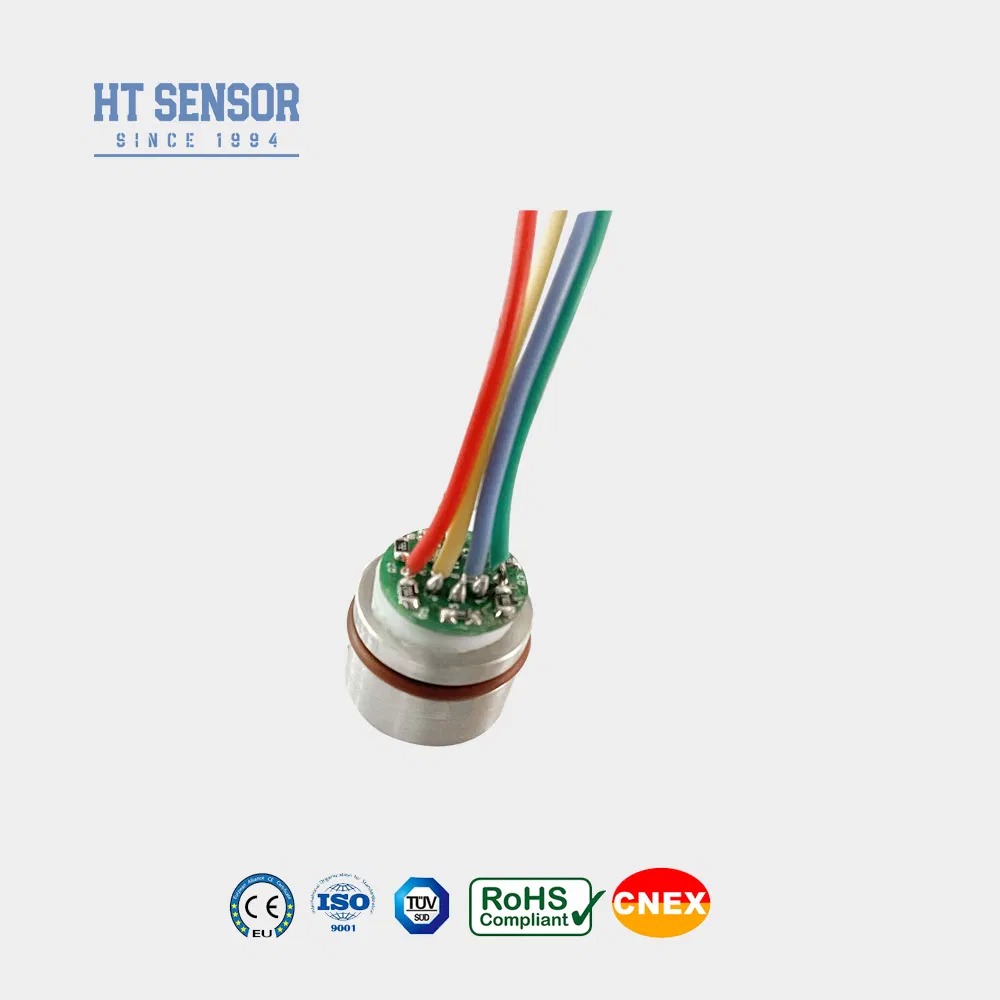

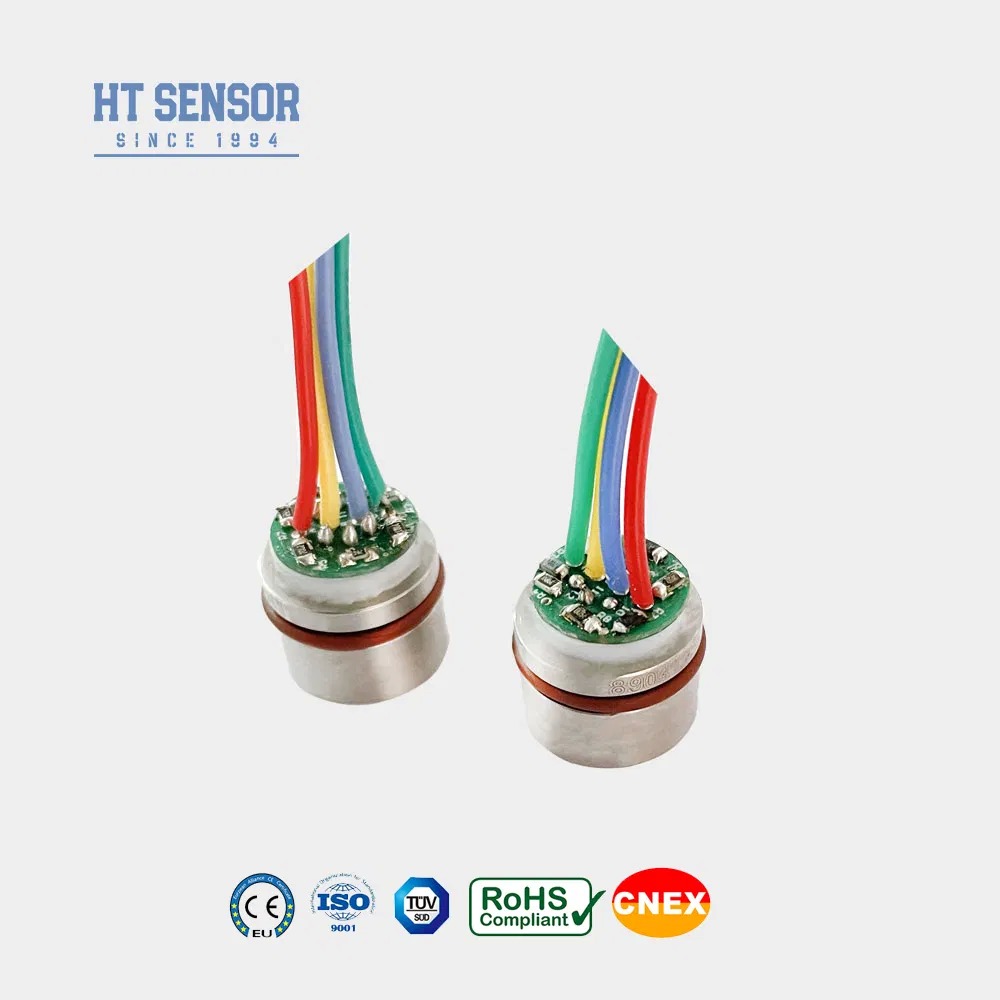

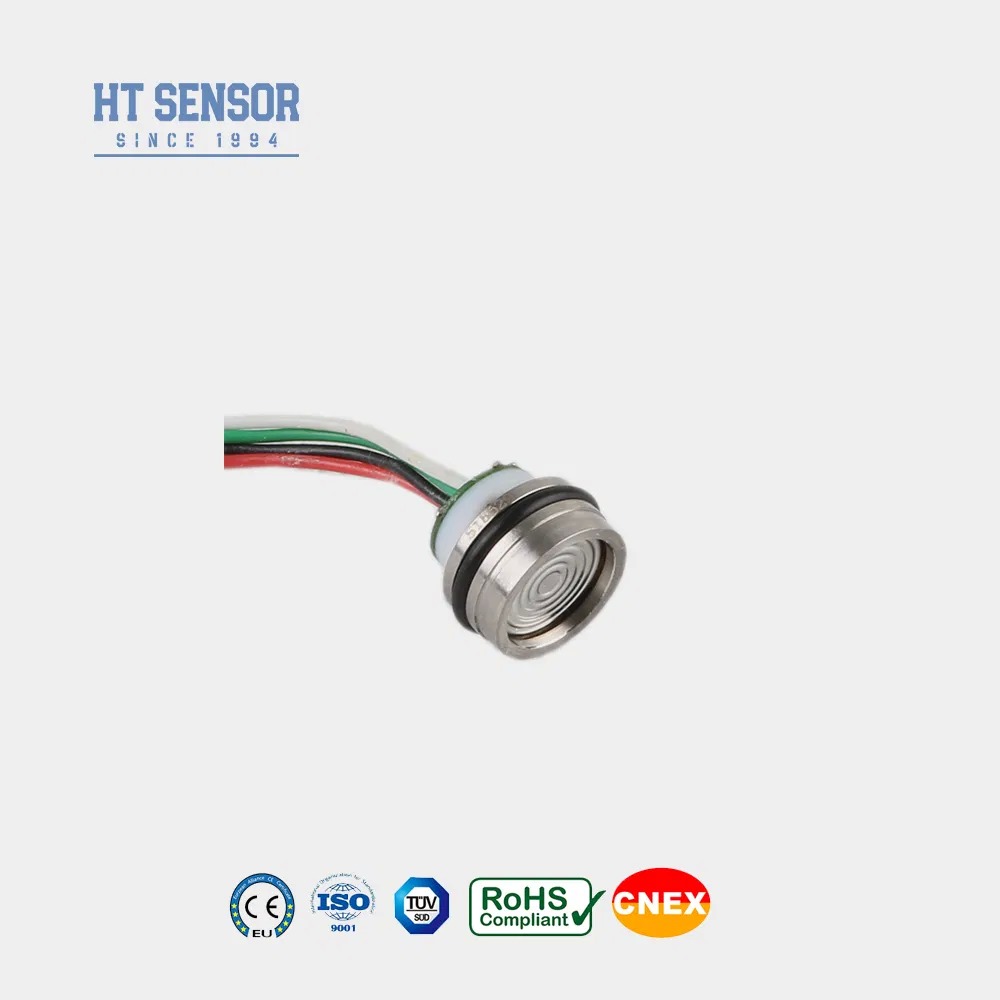

15mm 미니 컴팩트 확산 실리콘 압력 센서 전자 센서 코어
Product Details
| 모델 번호.: | HT15V | 을 위한: | 확산형 실리콘 압력 트랜스미터 |
|---|---|---|---|
| 재료: | 스테인레스 스틸 | 스레드 유형: | 아니요 |
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| IP 등급: | IP65 | 맞춤형: | 맞춤형 |
| 공급: | 5-10VDC | 산출: | MV 시갈 |
| 운송 패키지: | 판지 상자 | 사양: | 15mm |
| 등록 상표: | 켄트롱 | Hs 코드: | 9026209090 |
| 강조하다 |
15mm 미니 압력 센서,분산 실리콘 압력 센서,컴팩트 전자 압력 센서 |
||
Product Description
HT15V 실리콘 압저항 압력 센서
소개:
HT15V는 매우 안정적인 확산 실리콘 요소 코어를 갖춘 실리콘 압저항 압력 센서입니다. 액체 및 가스 압력 모두를 정밀하게 측정하기 위해 확산 실리콘의 압저항 효과를 사용합니다. 이 센서는 공기 압축기 및 냉동 시스템을 포함한 다양한 응용 분야에서 광범위하게 사용됩니다..
제품특징:
- 첨단 기술을 활용하고 316L 스테인리스 스틸로 캡슐화되어 있습니다.주택
- 넓은 측정 범위 0~350KPa~40MpaS
- 높은 신뢰성과 우수한 안정성
- 정전압 공급
- 316L로 비부식성 가스 및 액체 압력 측정에 적합스테인레스 스틸 호환성
- 컴팩트한 디자인으로 공간이 제한된 애플리케이션에 이상적
- 압력을 모니터링하고 제어하기 위해 프로세스 제어 시스템에 사용됩니다.
- 압력 측정을 위해 냉동 시스템 및 공기 압축기에 일반적으로 사용됩니다.
- 전원 공급 장치: ≤10VDC
- 공통 모드 전압 출력: 입력의 50%(일반)
- 입력 임피던스:4KΩ~20KΩ
- 출력 임피던스: 2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 와이어, 리본 케이블
| 성능 매개변수: | |||||
|---|---|---|---|---|---|
| 측정 범위 | 게이지(G) | 350KPa, 1000KPa, 2000Kpa | |||
| 절대(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 밀봉(S) | 3500KPaS,7MPaS,10MPaS | ||||
| 일반 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | %FS | ||
| 반복성 | 0.05 | 0.1 | %FS | ||
| 히스테리시스 | 0.05 | 0.1 | %FS | ||
| 제로 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 풀 스케일 출력 | 100±1 | 100±2 | mV | ||
| 제로 오프셋 온도 경향 | ±0.8 | ±2 | %FS | ||
| 풀 스케일 온도 경향 | ±0.8 | ±2 | %FS | ||
| 보상온도 | 0~70 | °C | |||
| 작동 온도 | -20~80 | °C | |||
| 보관 온도 | -40~125 | °C | |||
| 허용 과부하 | 풀 스케일의 3배 또는 80MPa 중 작은 값을 취합니다. | ||||
| 파열 압력 | 전체 규모의 5배 | ||||
| 장기적인 안정성 | 0.2% | FS/년 | |||
| 다이어프램 재질 | 316L | ||||
| 절연저항 | ≥200MΩ 100VDC | ||||
| 진동 | 10gRMS, 20Hz ~ 2000Hz 조건에서는 변화가 없습니다. | ||||
| 충격 | 100g,11ms | ||||
| 응답 시간 | 1ms 이하 | ||||
| O-링 씰 | 니트릴 고무 또는 불소 고무 | ||||
| 채우는 매체 | 실리콘 오일 | ||||
| 무게 | ~20g | ||||
| 매개변수는 다음 조건에서 테스트됩니다. 10V @25°C | |||||
| 전기적 연결 및 보상 |
|
| 선정예 |
| 주문 팁 |
필요한 공기 견고함
2. 하우징을 조립하는 동안 하우징이 수직으로 정렬되었는지 확인하고 보상 플레이트가 걸리거나 손상되지 않도록 균일한 압력을 가하십시오.
3. 측정된 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침을 제공해야 합니다.
4. 다이어프램 변형이나 피어싱으로 인한 코어 손상을 방지하기 위해 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
5. 게이지 압력 코어의 압력 포트를 대기에 열어두고 물, 수증기 또는 부식성 매체가 코어 부압 챔버로 유입되는 것을 방지하십시오.
6. 핀 리드에 변경 사항이 있는 경우 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
