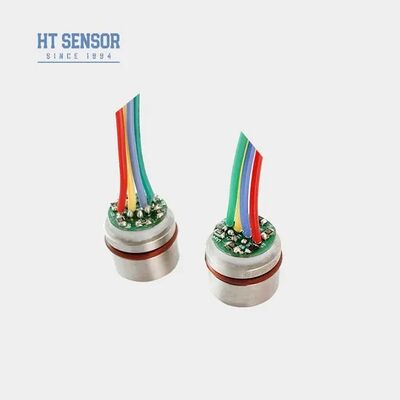

HT 센서 10VDC 전력 HT15V 실리콘 압력 센서 레벨 센서 셀
Product Details
| 모델 번호.: | HT15V | 을 위한: | 확산형 실리콘 압력 트랜스미터 |
|---|---|---|---|
| 재료: | 스테인레스 스틸 | 와이어링 형식: | 4선 |
| 측정 매체: | 가스와 액체 | IP 등급: | IP65 |
| 맞춤형: | 맞춤형 | 키워드: | 미니 센서 |
| 공급: | 5-10VDC | 철사: | 13mm 실리콘 와이어 |
| 산출: | MV 시갈 | 운송 패키지: | 판지 상자 |
| 사양: | 15mm | 등록 상표: | 켄트롱 |
| 기원: | 중국 | Hs 코드: | 9026209090 |
| 강조하다 |
HT15V 실리콘 압력 센서,10VDC 전력 레벨 센서,HT 압력 송신기 센서 |
||
Product Description

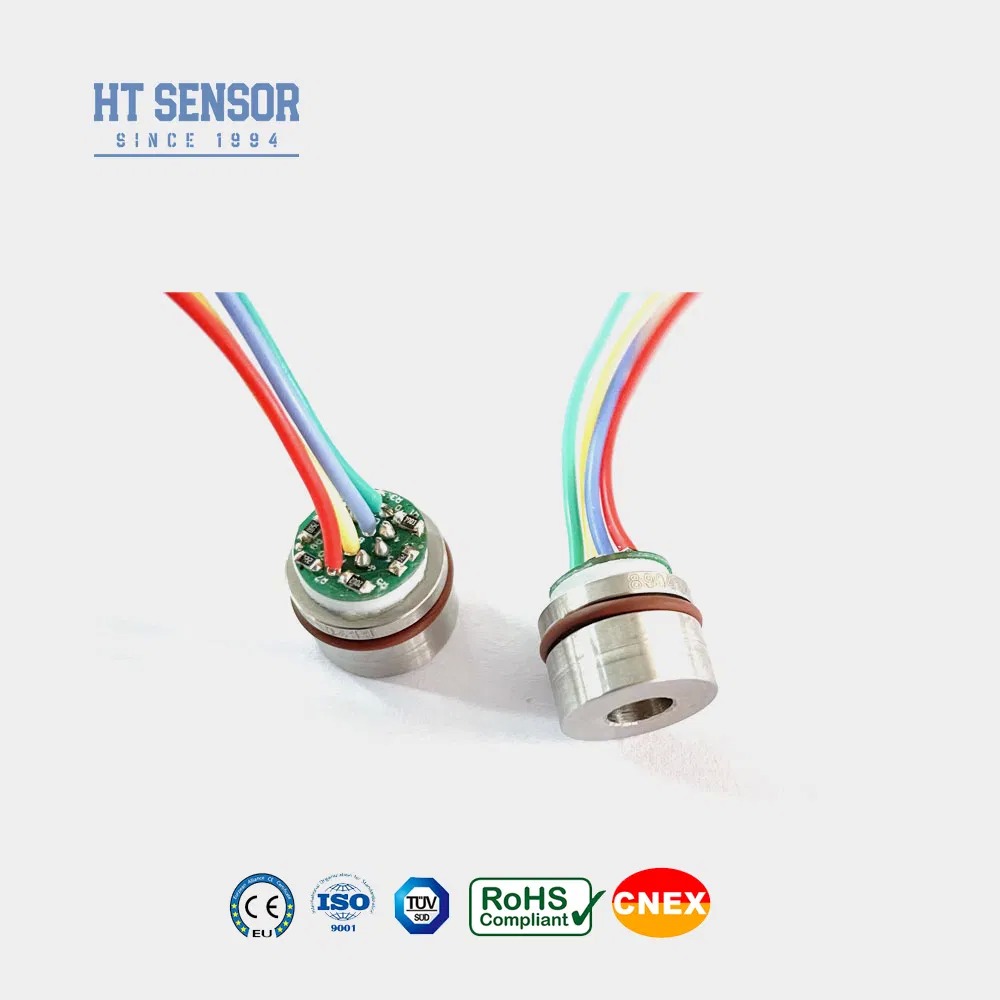

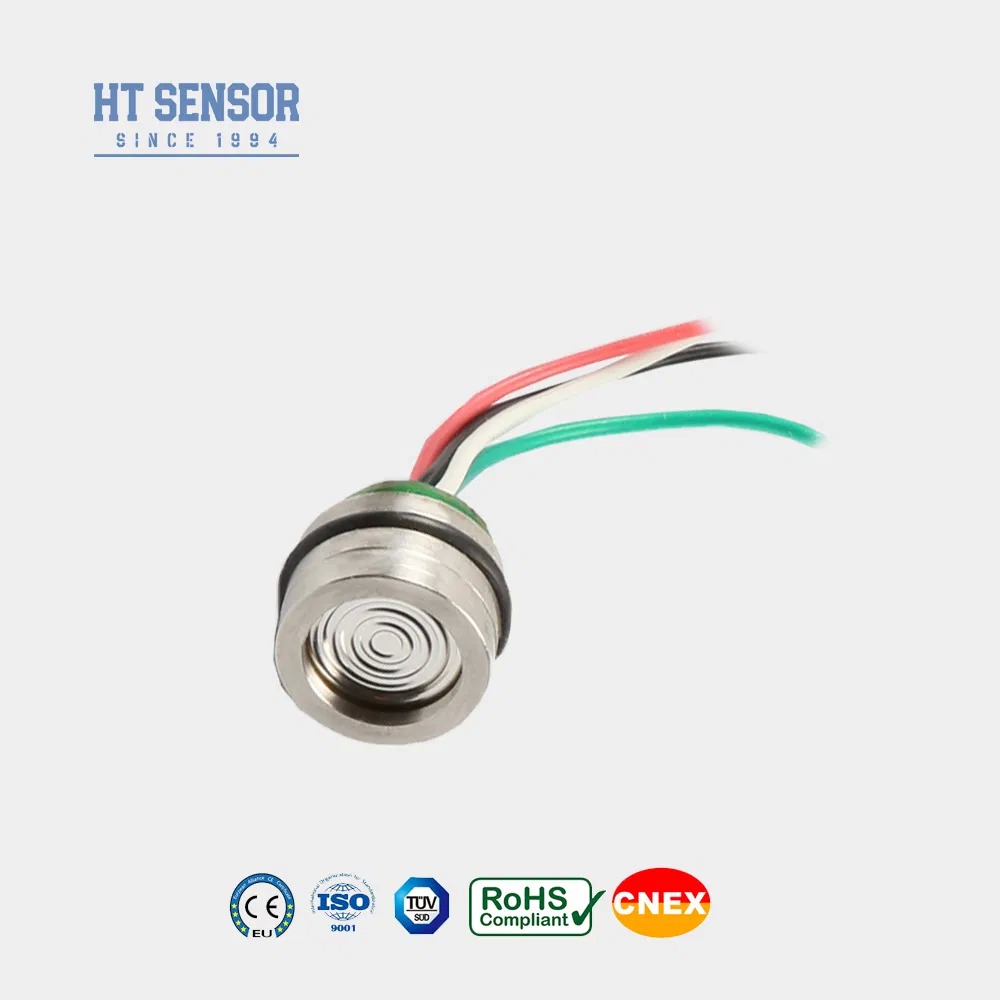

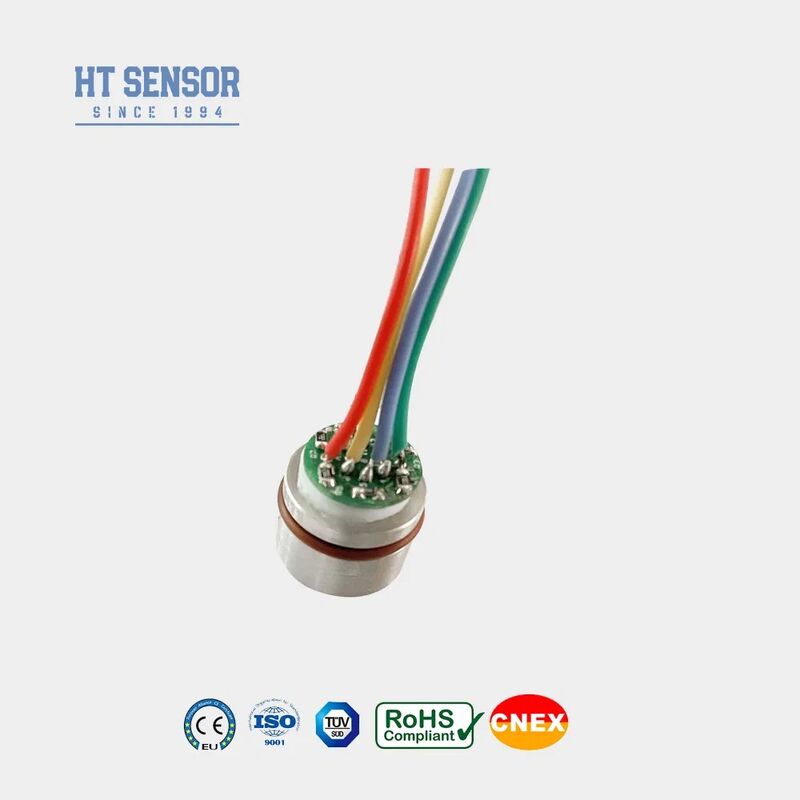

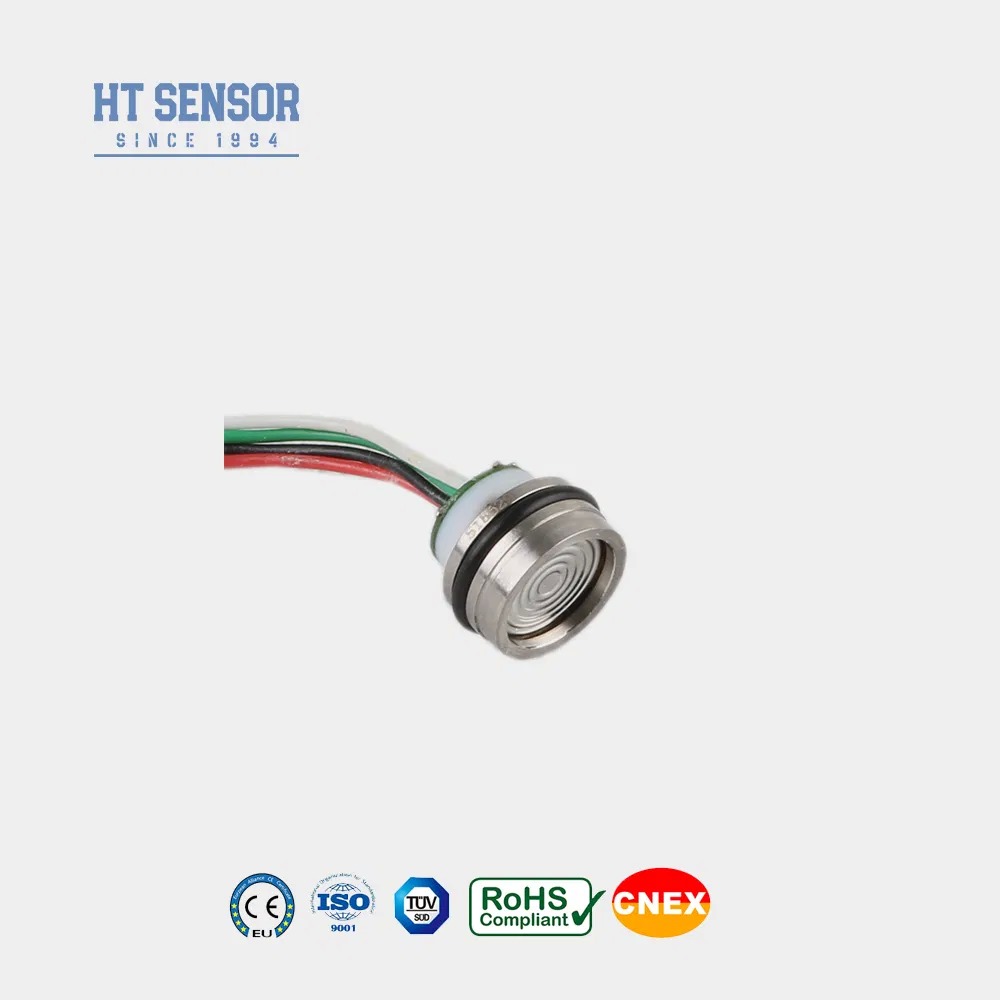

HT15V 실리콘 압전 저항 압력 센서
소개:
HT15V는 고도로 안정적인 확산 실리콘 요소 코어를 특징으로 하는 실리콘 압전 저항 압력 센서입니다. 확산 실리콘의 압전 저항 효과를 사용하여 액체 및 기체 압력을 정밀하게 측정합니다. 이 센서는 에어 컴프레서 및 냉동 시스템을 포함한 다양한 응용 분야에서 광범위하게 사용됩니다. .
제품 특징:
- 첨단 기술을 활용하고 316L 스테인리스 스틸 로 캡슐화됨하우징
- 넓은 측정 범위 0~300KPa~40MpaS
- 높은 신뢰성과 뛰어난 안정성
- 5-10VDC 정전압 공급 10MV/V 출력
- 316L과 호환되는 부식성 가스 및 액체 압력 측정에 적합스테인리스 스틸..
- 컴팩트한 디자인으로 공간이 제한된 응용 분야에 이상적 .
- 압력 모니터링 및 제어를 위한 공정 제어 시스템에 사용 .
- 압력 측정을 위해 냉동 시스템 및 에어 컴프레서에 일반적으로 사용됩니다.
- 전원 공급 장치: ≤10VDC
- 공통 모드 전압 출력: 입력의 50% (일반)
- 입력 임피던스: 4KΩ~20KΩ
- 출력 임피던스: 2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 와이어, 리본 케이블
| 성능 매개변수: | |||||
|---|---|---|---|---|---|
| 측정 범위 | 게이지(G) | 300kpa,350KPa,1000KPa,2000Kpa | |||
| 절대(A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 밀봉(S) | 3500KPaS,7MPaS,10MPaS,20MPa,30MPa | ||||
| Typ | 최대 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | %F.S | ||
| 반복성 | 0.05 | 0.1 | %F.S | ||
| 히스테리시스 | 0.05 | 0.1 | %F.S | ||
| 영점 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 스케일 출력 | 100±1 | 100±2 | mV | ||
| 영점 오프셋 온도 드리프트 | ±0.8 | ±2 | %F.S | ||
| 전체 스케일 온도 드리프트 | ±0.8 | ±2 | %F.S | ||
| 보상 온도 | 0~70 | ºC | |||
| 작동 온도 | -20~80 | ºC | |||
| 보관 온도 | -40~125 | ºC | |||
| 허용 과부하 | 전체 스케일의 3배 또는 80MPa 중 작은 값 선택 | ||||
| 파열 압력 | 전체 스케일의 5배 | ||||
| 장기 안정성 | 0.2 % | F.S/년 | |||
| 다이어프램 재질 | 316L | ||||
| 절연 저항 | ≥200MΩ 100VDC | ||||
| 진동 | 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | ||||
| 충격 | 100g,11ms | ||||
| O-링 씰 | 니트릴 고무 또는 플루오로 고무 | ||||
| 충전 매체 | 실리콘 오일 | ||||
| 무게 | ~20g | ||||
| 매개변수는 다음 조건에서 테스트됩니다: 10V @25ºC | |||||
| 개요 구성 | |
| 치수 | |
| 전기 연결 및 보상 |
|
| 선택 예시 |
| 주문 팁 |
- 설치 시 지정된 기밀성 요구 사항을 충족하기 위해 코어와 트랜스미터 하우징 사이에 적절한 간격을 유지하십시오.
- 하우징을 조립할 때 수직 정렬을 유지하고 압력을 균등하게 가하여 보상판의 결합 또는 손상을 방지하십시오.
- 측정 매체가 코어 다이어프램 및 하우징 재질(316L 스테인리스 스틸)과 호환되는지 확인하십시오.
- 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오. 변형 또는 구멍이 발생하여 코어 내부가 손상될 수 있습니다.
- 게이지 압력 코어의 압력 포트를 대기 중에 열어두고 습기, 증기 또는 부식성 매체가 부압 챔버에 들어가지 않도록 하십시오.
- 핀 배선 수정이 필요한 경우 항상 실제 코어에 부착된 레이블을 참조하여 올바른 연결을 확인하십시오.
