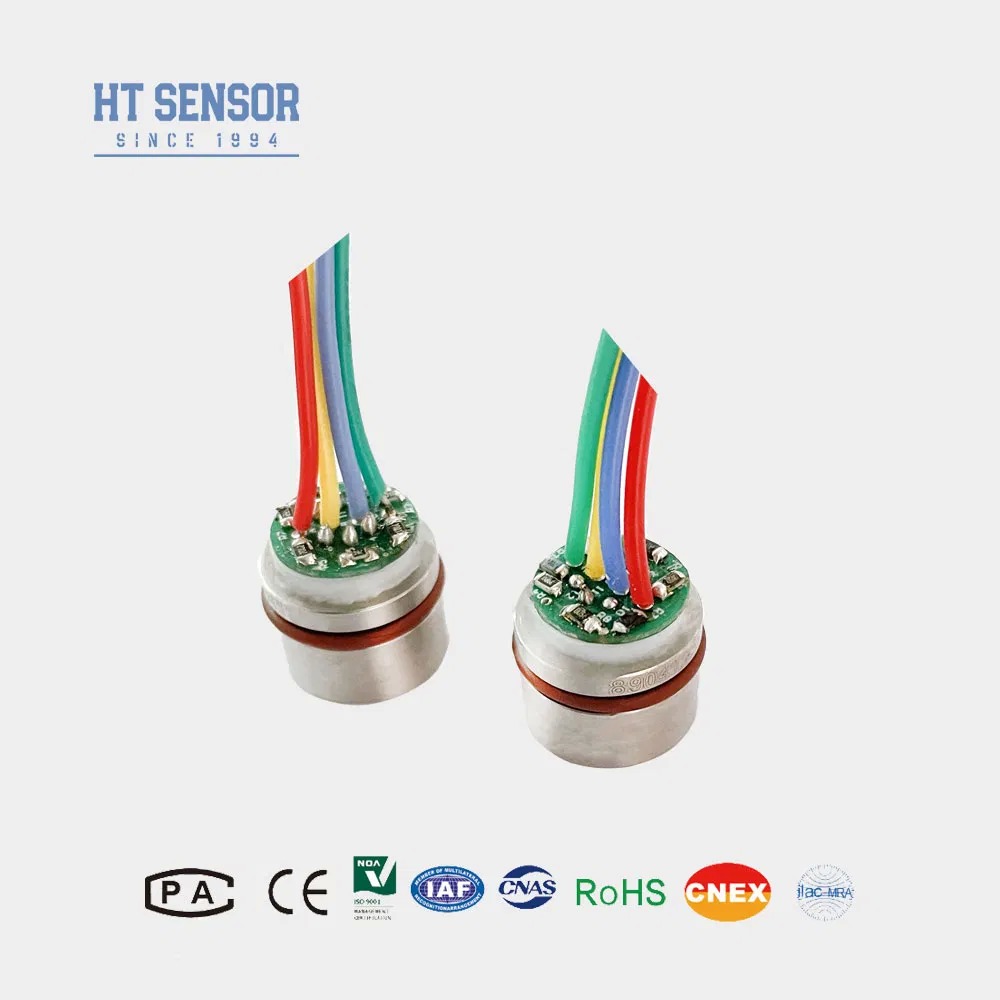

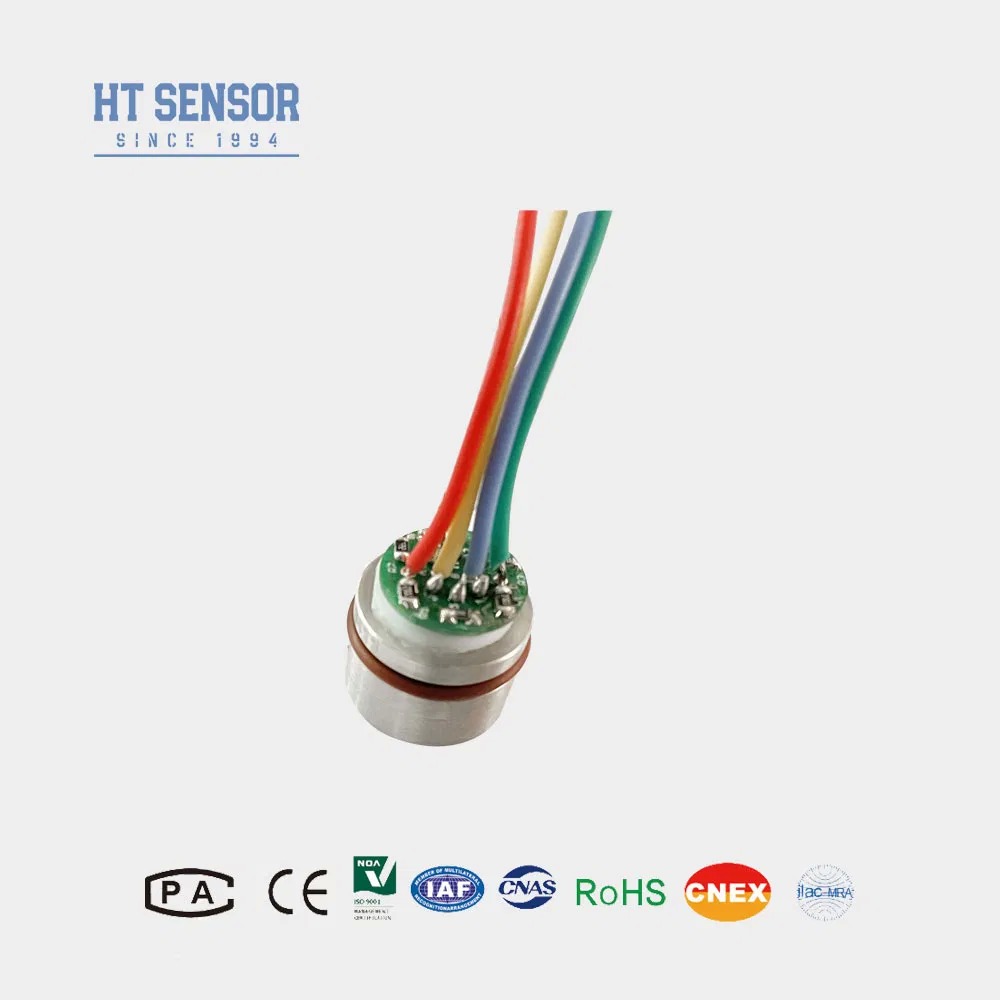

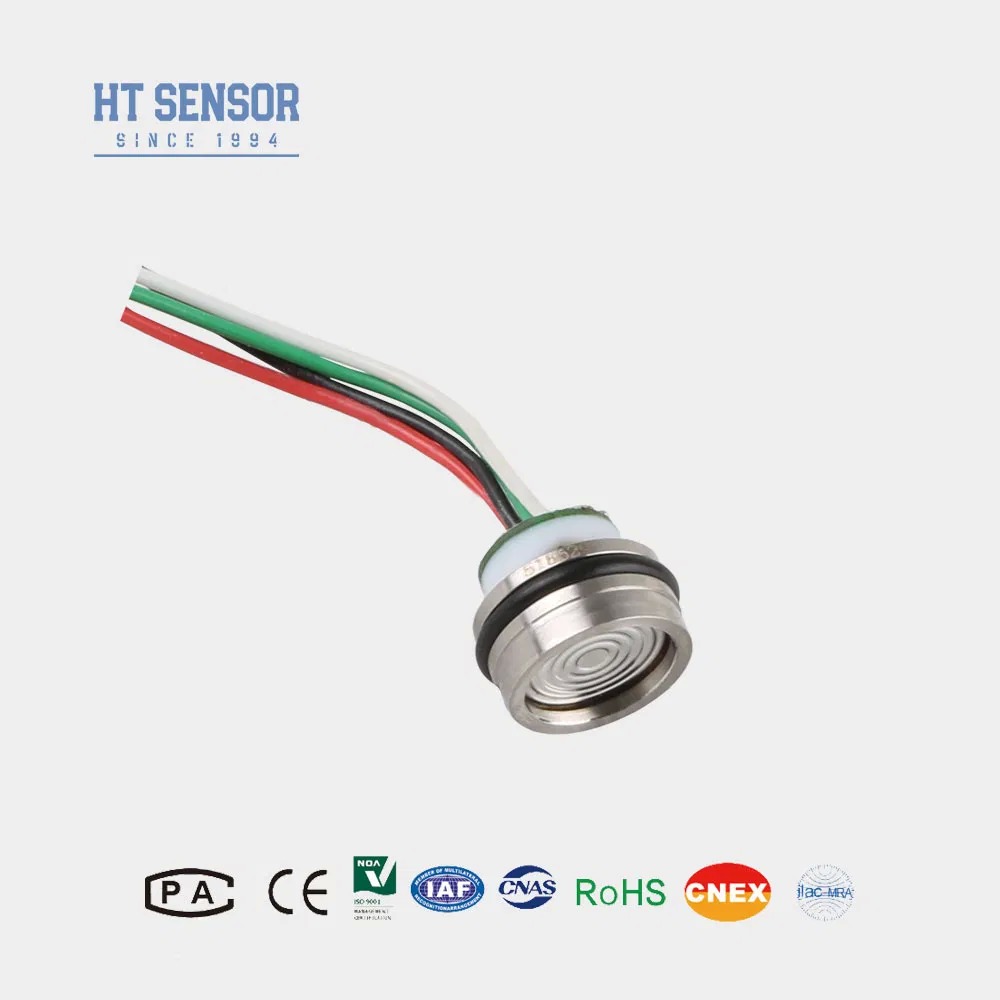

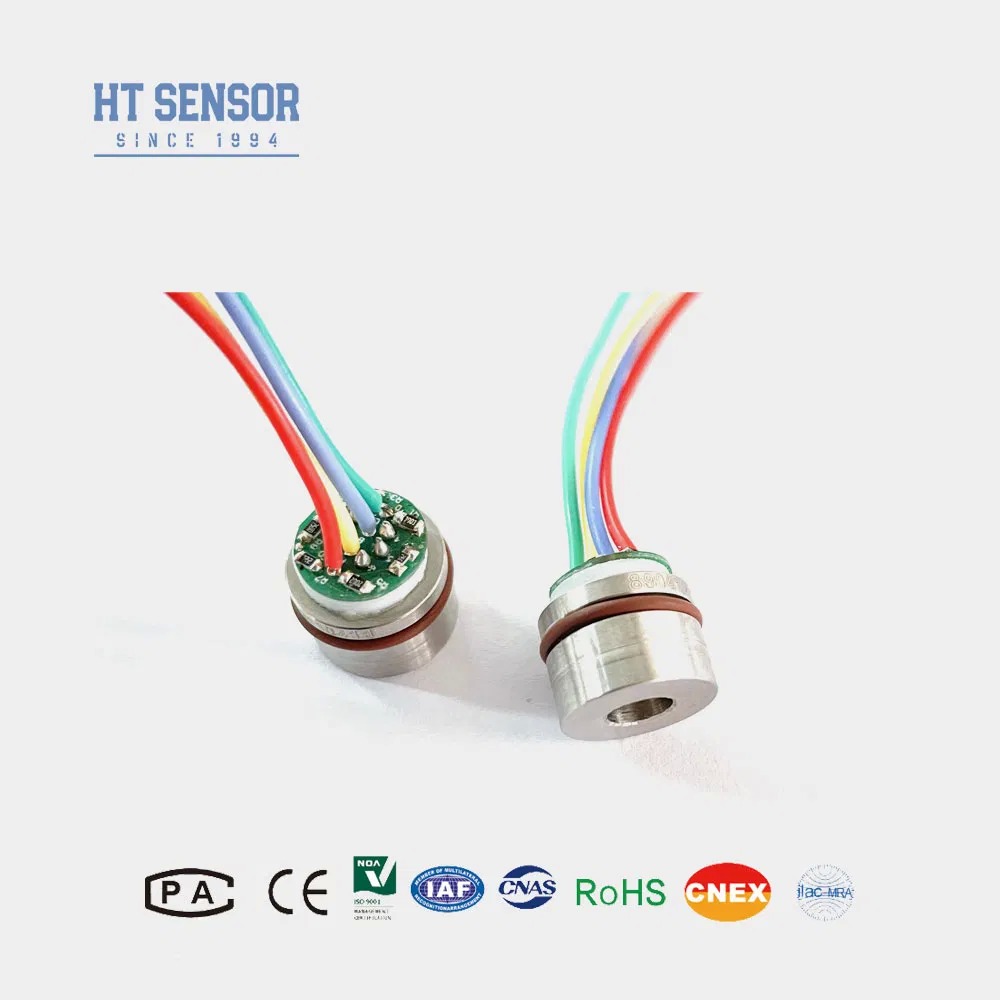

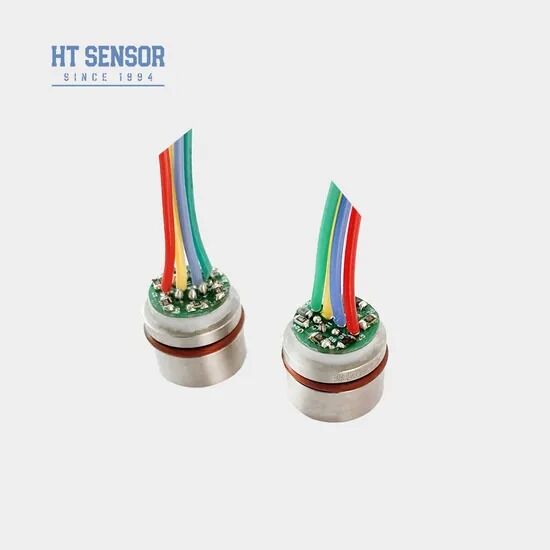

스테인리스 스틸 마이크로 소형 압력 센서 고정밀 압력 로드셀 압력 트랜스듀서 센서
Product Details
| 모델 번호.: | HT15V | 을 위한: | 확산형 실리콘 압력 트랜스미터 |
|---|---|---|---|
| 재료: | 스테인레스 스틸 | 와이어링 형식: | 4선 |
| 측정 매체: | 가스와 액체 | 맞춤형: | 맞춤형 |
| 공급: | 5-10VDC | 철사: | 13mm 실리콘 와이어 |
| 산출: | MV 시갈 | 운송 패키지: | 판지 상자 |
| 디아: | 15mm | 등록 상표: | 켄트롱 |
| 기원: | 중국 | Hs 코드: | 9026209090 |
| 강조하다 |
스테인레스 강 압력 센서,고정밀도 부하전지,마이크로 압력 변환기 |
||
Product Description
HT15V 실리콘 압저항 압력 센서
소개:
HT15V는 고도로 안정적인 확산 실리콘 소자 코어를 특징으로 하는 실리콘 압저항 압력 센서입니다. 확산 실리콘의 압저항 효과를 활용하여 액체 및 기체 압력을 정밀하게 측정합니다. 이 센서는 공기 압축기 및 냉동 시스템을 포함한 다양한 응용 분야에서 광범위하게 사용됩니다. .
제품 특징전원 공급 장치: ≤10VDC
- 첨단 기술을 활용하고 316L 스테인리스 스틸 하우징에 캡슐화되어 있습니다.하우징
- 넓은 측정 범위 0~350KPa~60MpaS
- 높은 신뢰성과 우수한 안정성±0.8
- 정전압 공급
- 316L 스테인리스 스틸 호환성을 갖춘 비부식성 가스 및 액체 압력 측정에 적합합니다.컴팩트한 디자인으로 공간이 제한된 응용 분야에 이상적입니다.
- ±0.8
- 압력 측정을 위한 냉동 시스템 및 공기 압축기에서 일반적으로 사용됩니다.
- 전기적 성능
- 공통 모드 전압 출력: 입력의 50% (일반)
- 입력 임피던스: 4KΩ~20KΩ
- 출력 임피던스: 2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 와이어, 리본 케이블
- 성능 매개변수:
| 측정 범위 | |||||
|---|---|---|---|---|---|
| 게이지(G) | 350KPa, 1000KPa, 2000Kpa | 절대(A) | |||
| 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | 밀폐(S) | ||||
| 3500KPaS, 7MPaS, 10MPaS, 20MPa |
일반 |
||||
| 최대 | 단위 | 비선형성 | |||
| ±0.8 | ±0.3 | %F.S | 보상 온도 | ||
| 0.05 | 0.1 | %F.S | 보상 온도 | ||
| 0.05 | 0.1 | %F.S | 보상 온도 | ||
| ±0.8 | 0±2 | mV | 제로 오프셋 온도 드리프트 | ||
| ±0.8 | 100±2 | mV | 제로 오프셋 온도 드리프트 | ||
| ±0.8 | ±2 | %F.S | 보상 온도 | ||
| ±0.8 | ±2 | %F.S | 보상 온도 | ||
| 0~70 | ºC | 허용 과부하 | |||
| -20~80 | ºC | 허용 과부하 | |||
| -40~125 | ºC | 허용 과부하 | |||
| 전체 스케일의 3배 또는 80MPa 중 작은 값 | 파열 압력 | ||||
| 전체 스케일의 5배 | 장기 안정성 | ||||
| 0.2 % | F.S/년 | 다이어프램 재질 | |||
| 316L | 절연 저항 | ||||
| ≥200MΩ 100VDC | 진동 | ||||
| 10gRMS, 20Hz ~ 2000Hz 조건에서 변화 없음 | 충격 | ||||
| 100g, 11ms | O-링 씰 | ||||
| 니트릴 고무 또는 불소 고무 | 충진 매체 | ||||
| 실리콘 오일 | 무게 | ||||
| ~20g | 매개변수는 다음 조건에서 테스트되었습니다: 10V @25ºC | ||||
| 개략적인 구조 | |||||
| 치수 | |
| 전기 연결 및 보상 | |
| 선택 예 |
|
| 주문 팁 |
| 1. 조립 시 코어 크기와 트랜스미터 하우징 간의 적합성에 주의하여 |
밀폐성을 달성하십시오. 2. 하우징 조립 시 수직으로 정렬하고 균일한 압력을 가하여 걸림이나 보상 플레이트 손상을 방지하십시오.
3. 측정 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지시 사항을 제공해야 합니다.
4. 센서 다이어프램을 손이나 날카로운 물체로 누르지 마십시오. 다이어프램 변형 또는 관통으로 인한 코어 손상을 방지하십시오.
5. 게이지 압력 코어의 압력 포트를 대기에 개방하고 코어 음압 챔버에 물, 수증기 또는 부식성 매체가 들어가지 않도록 하십시오.
6. 핀 리드에 변경 사항이 있는 경우 실제 코어의 라벨을 참조하십시오.
Q&A
| 1. Q: 압력 센서 트랜스미터의 주요 특징은 무엇입니까? |
A: 당사의 트랜스미터는 고정밀, 장기 내구성 및 안정적인 성능을 특징으로 합니다. 특정 응용 분야 요구 사항을 충족하기 위해 맞춤형 옵션을 사용할 수 있습니다.
2. Q: 특별 사양을 요청할 수 있습니까?
A: 예, OEM 및 ODM 서비스를 모두 지원합니다. 당사의 엔지니어링 팀은 귀하의 기술 및 운영 요구 사항에 따라 솔루션을 맞춤화할 수 있습니다.
3. Q: 월간 생산 능력은 어떻게 됩니까?
A: 월 최대 30,000개를 생산할 수 있는 능력을 갖추고 있어 대량 주문을 지원할 수 있습니다. 최적의 일정을 보장하기 위해 사전에 영업팀과 협력하는 것이 좋습니다.
4. Q: 일반적인 배송 리드 타임은 어떻게 됩니까?
A: 표준 모델은 일반적으로 5~8영업일 이내에 배송됩니다. 맞춤형 제품의 리드 타임은 사양에 따라 다를 수 있습니다.
5. Q: 가격 구조는 어떻게 됩니까? 대량 할인이 가능합니까?
A: 경쟁력 있는 가격과 대량 구매 및 장기 파트너십 계약에 대한 매력적인 할인을 제공합니다.
6. Q: 보증 및 판매 후 지원 정책은 어떻게 됩니까?
A: 모든 제품은 배송일로부터 24개월 보증이 제공됩니다. 당사의 판매 후 팀은 24시간 이내에 응답을 보장하며 필요한 경우 PC 기반 연결을 통해 원격 지원을 제공합니다.
