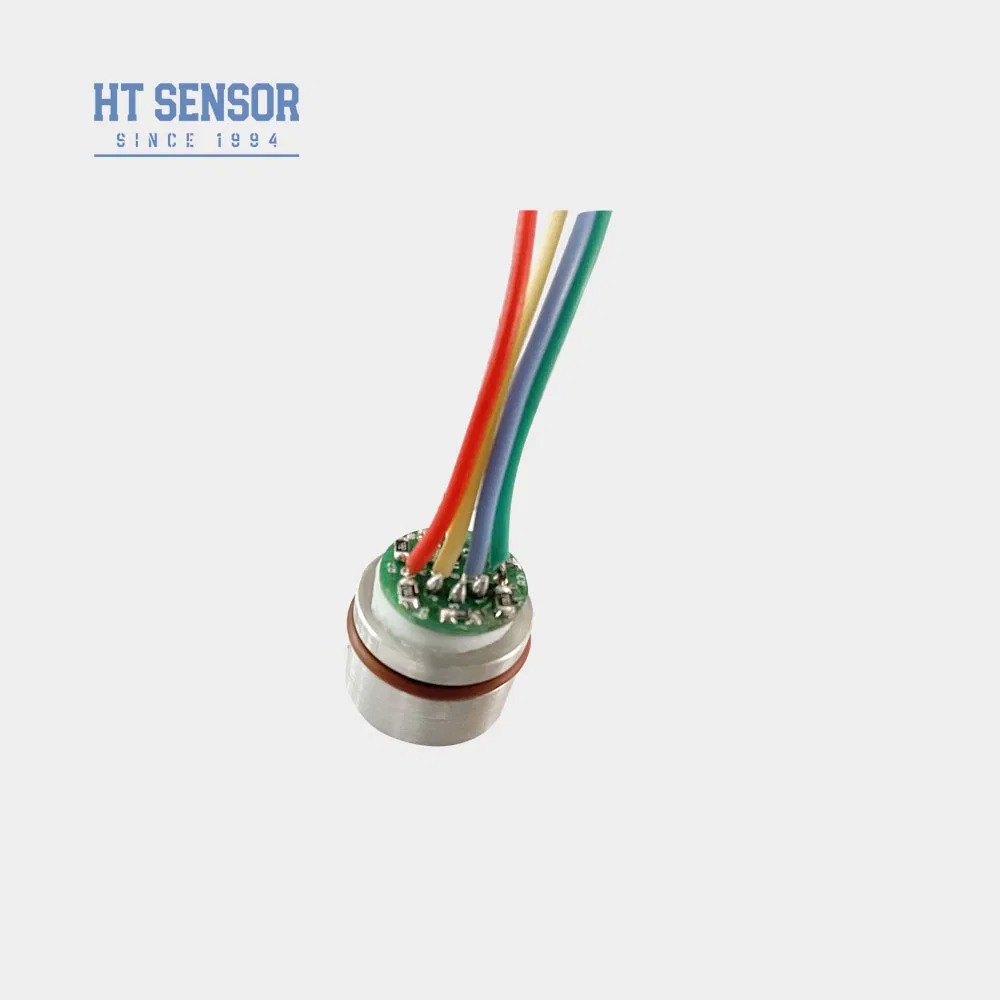

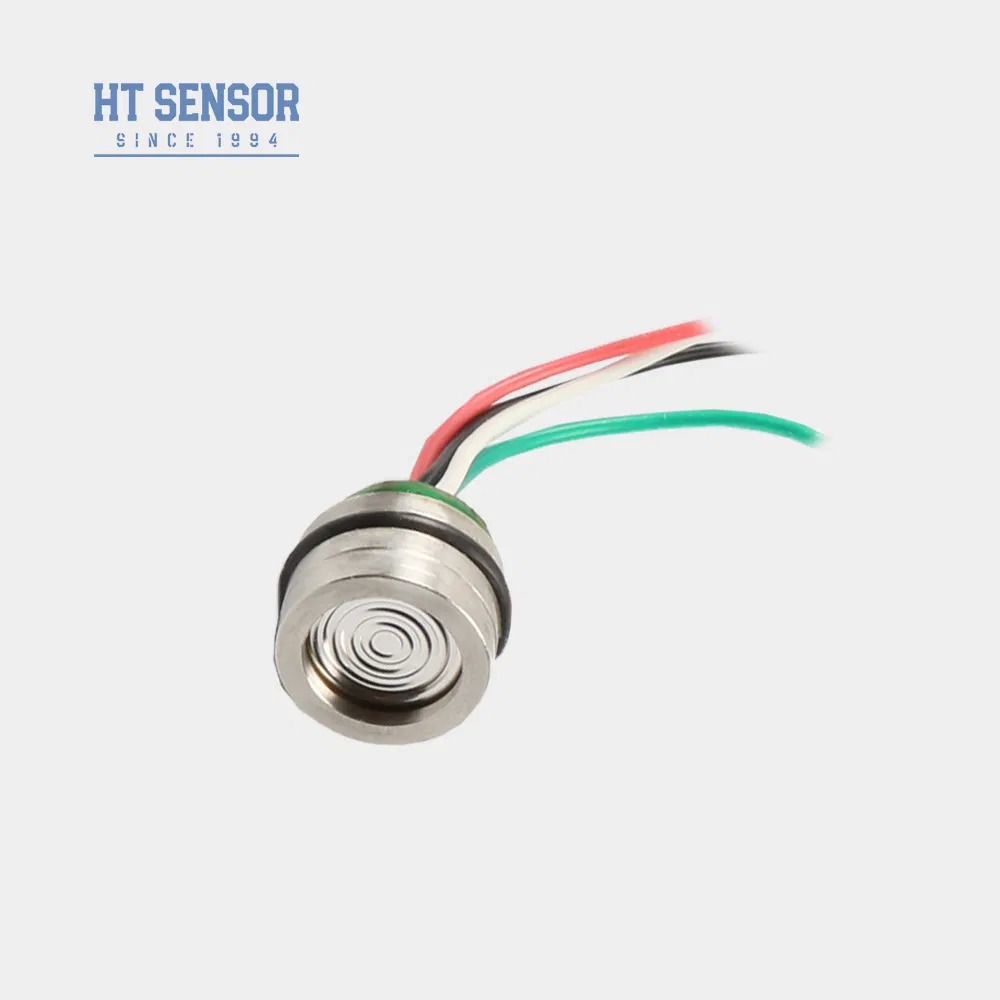

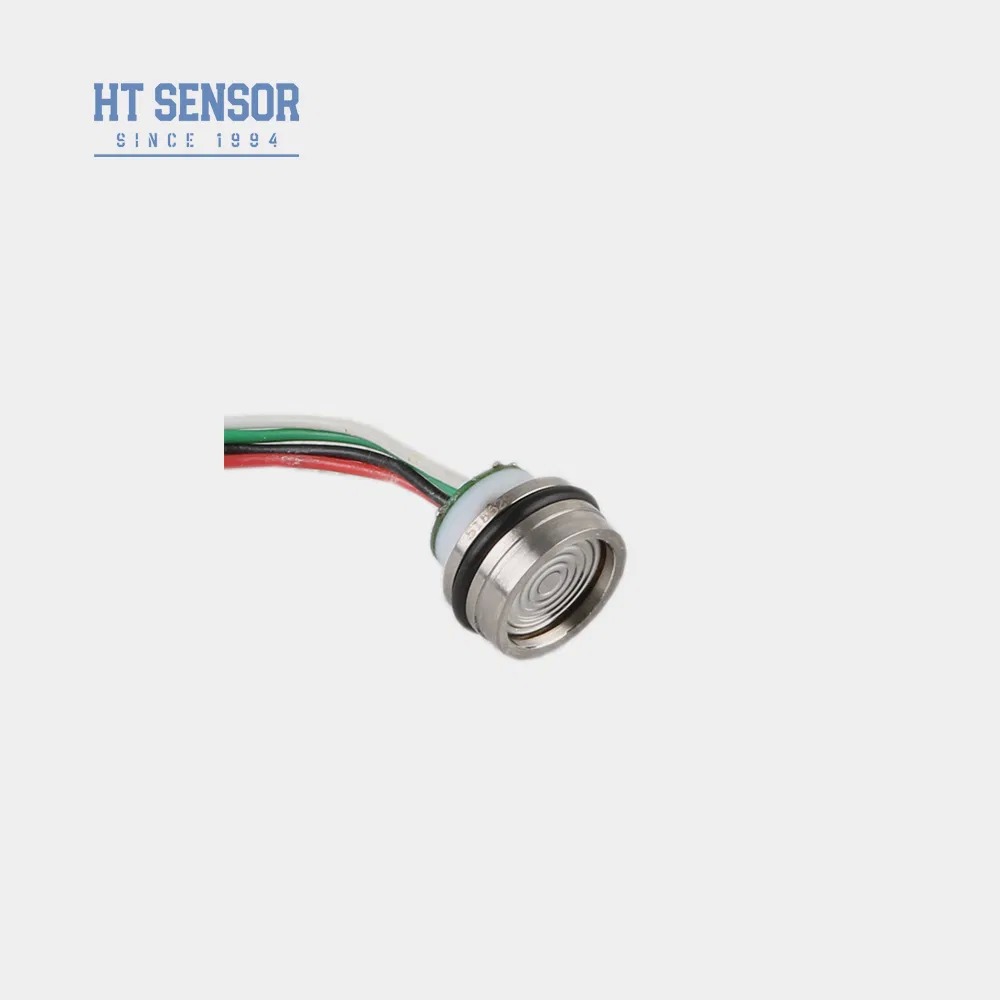

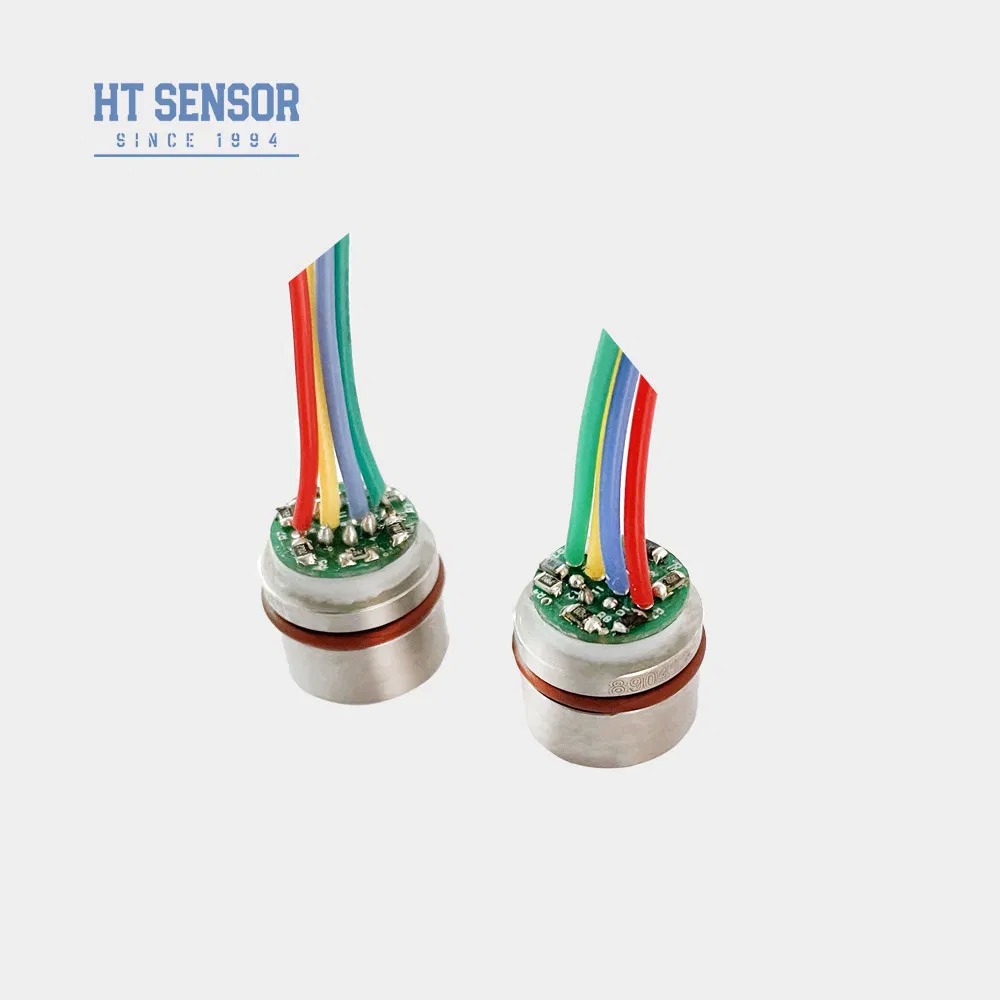

압력 센서 온도 상쇄 기름으로 채워진 격리 필름 15mm 레벨 센서 실리콘 압력 센서
Product Details
| 모델 번호.: | HT15V | 을 위한: | 확산형 실리콘 압력 트랜스미터 |
|---|---|---|---|
| 출력 신호 유형: | 아날로그 유형 mv sigal | 재료: | 스테인레스 스틸 |
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| 맞춤형: | 맞춤형 | 공급: | 5-10VDC |
| 철사: | 13mm 실리콘 와이어 | 운송 패키지: | 판지 상자 |
| 사양: | 15mm | 등록 상표: | 켄트롱 |
| 기원: | 중국 | Hs 코드: | 9026209090 |
| 강조하다 |
온도 보상 압력 센서,오일 충전 절연 필름 센서,15mm 레벨 압력 트랜스미터 |
||
Product Description
소개:
HT15V는 매우 안정적인 확산된 실리콘 원소 핵을 갖춘 실리콘 피에조 저항 압력 센서입니다.그것은 액체와 가스 압력 두 가지의 정확한 측정을 위해 유분 실리콘의 피에조 레시스티브 효과를 사용이 센서는 공기 압축기 및 냉각 시스템을 포함하여 다양한 응용 분야에 광범위하게 사용됩니다..
제품 특성:
- 첨단 기술을 활용하고 316L 스테인리스 스틸에 포착되어 있습니다.주택.
- 넓은 측정 범위 0~300KPa~30MpaS
- 높은 신뢰성 및 우수한 안정성.
- 전압 공급
- 316L로 비성염 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 콤팩트한 디자인, 제한된 공간의 애플리케이션에 이상적입니다.
- 압력을 모니터링하고 제어하기 위해 프로세스 제어 시스템에서 사용됩니다.
- 압력 측정을 위해 냉각 시스템과 공기 압축기에서 일반적으로 사용됩니다.
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 저항: 4KΩ~20KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 전선, 리본 케이블.
| 성능 파라미터: | |||||
|---|---|---|---|---|---|
| 측정 범위 | 크기 (G) | 350KPa,1000KPa,2000Kpa | |||
| 절대 (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | 100±1 | 100±2 | mV | ||
| 제로 오프셋 템퍼 | ±0.8 | ±2 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ±0.8 | ±2 | % F.S | ||
| 보상된 임시 | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 80MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~ 20g | ||||
| 매개 변수는 다음 조건에서 시험한다: 10V @25oC | |||||
| 도표 건설 | |
| 차원 | |
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
1. 정해진 공기 밀도 요구 사항을 충족시키기 위해 조립 중에 코어와 송신기 하우스 사이의 적절한 공백을 보장합니다.
2가구를 조립 할 때 수직 정렬을 유지하고 보상판에 결합 또는 손상을 방지하기 위해 균일한 압력을 가하십시오.
3측정 매체는 코어 대막 또는 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 구체적인 메모를 제공하십시오.
4손이나 날카로운 물체로 센서 대막을 누르지 마십시오. 변형이나 구멍이 코어 내부 손상을 일으킬 수 있습니다.
5압력 측정기의 핵을 대기권으로 환기를 유지하고 습기, 증기 또는 부식 물질이 음압 챔버에 들어가는 것을 방지하십시오.
6핀 배선이 변경되면 올바른 연결을 위해 항상 실제 코어에 부착 된 라벨을 참조하십시오.
| 질문 및 답변 |
1질문: 압력 센서 송신기의 주요 특징은 무엇입니까?
A: 우리의 송신기는 높은 정확성, 장기적인 내구성 및 신뢰할 수있는 성능으로 특징입니다. 특정 응용 프로그램 요구 사항을 충족시키기 위해 사용자 정의 옵션이 있습니다.
2질문: 특별한 사양을 요청할 수 있나요?
A: 예, 우리는 OEM 및 ODM 서비스를 지원합니다. 우리의 엔지니어링 팀은 기술 및 운영 필요에 따라 솔루션을 맞춤 할 수 있습니다.
3Q: 당신의 월 생산 능력은 무엇입니까?
A: 우리는 한 달에 최대 3만 대까지 생산할 수 있습니다.우리는 사전에 우리의 판매 팀과 조정하는 것이 좋습니다..
4Q: 일반적인 배송 수속 시간은 얼마입니까?
A: 표준 모델은 일반적으로 5~8 일 이내에 배달됩니다. 사용자 정의 제품에 대한 납품 시간은 사양에 따라 다를 수 있습니다.
5질문: 가격 구조는 어떤가요? 부피 할인도 있나요?
A: 우리는 대량 구매 및 장기 파트너십 계약에 대해 매력적인 할인과 경쟁력 있는 가격을 제공합니다.
6Q: 당신의 보증 및 판매 후 지원 정책은 무엇입니까?
A: 모든 제품에는 배송일부터 24개월의 보증이 있습니다.우리의 판매 후 팀은 24시간 이내에 응답을 보장하고 필요에 따라 PC 기반 연결을 통해 원격 지원을 제공합니다..
