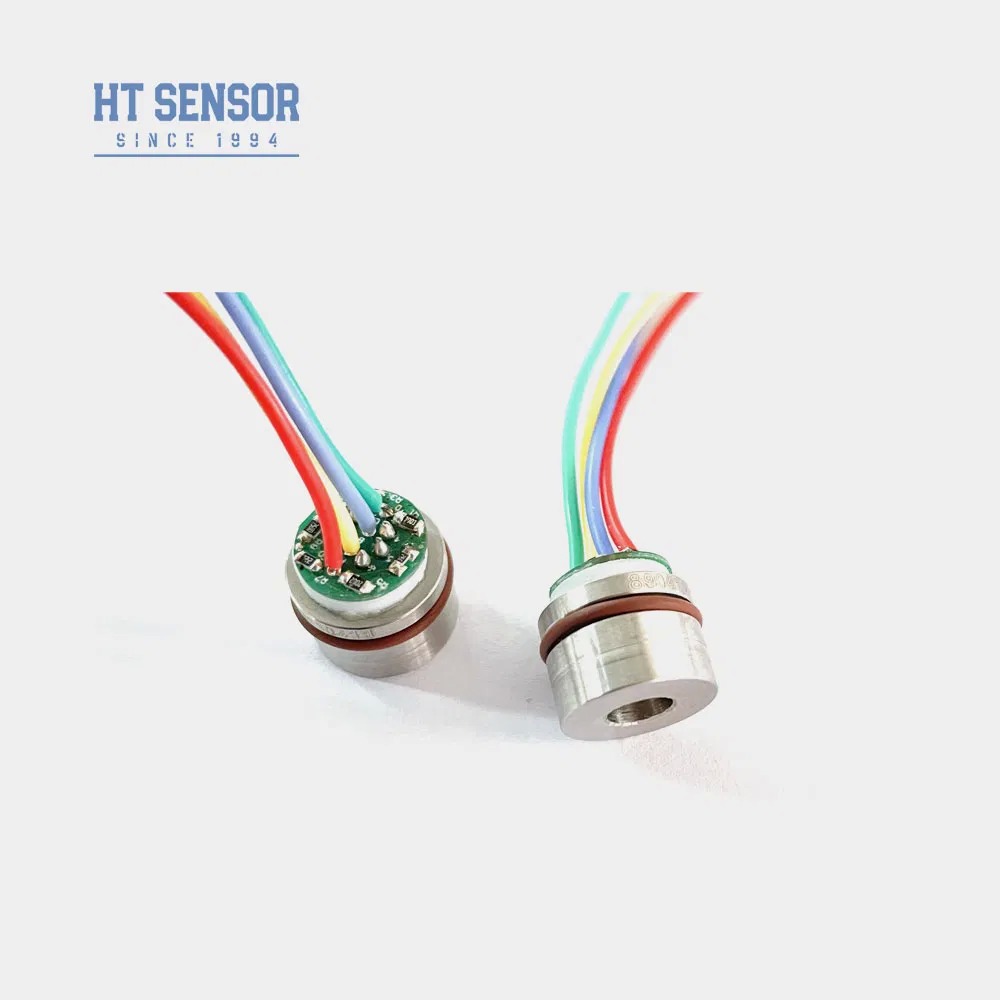

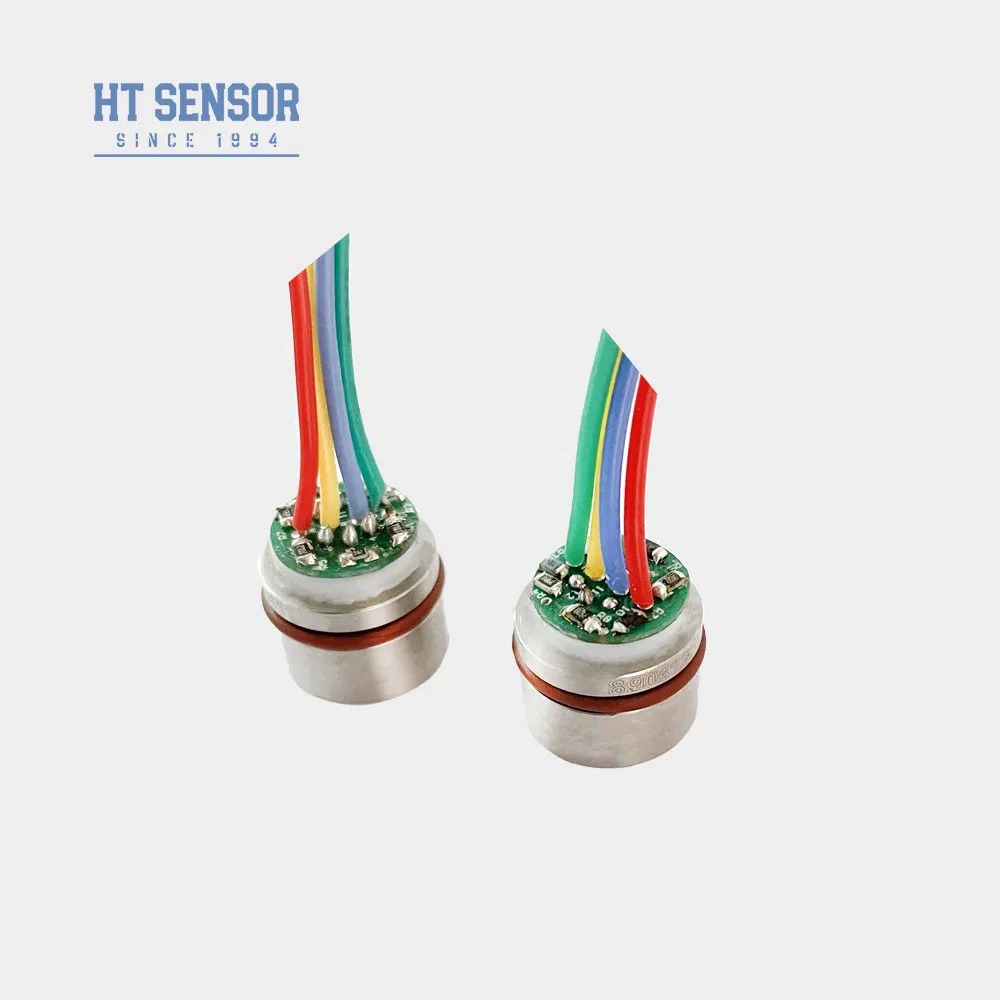

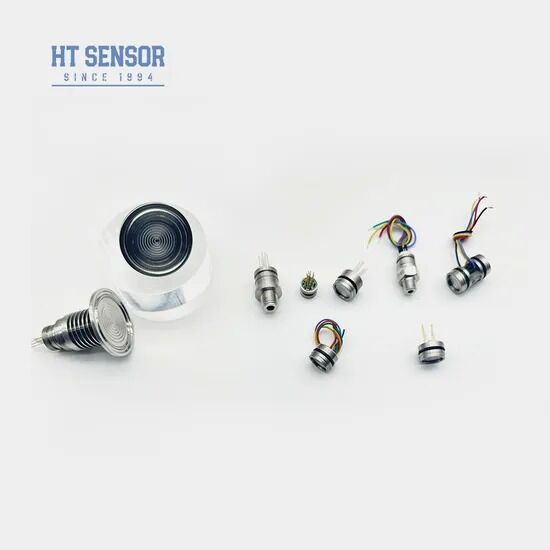

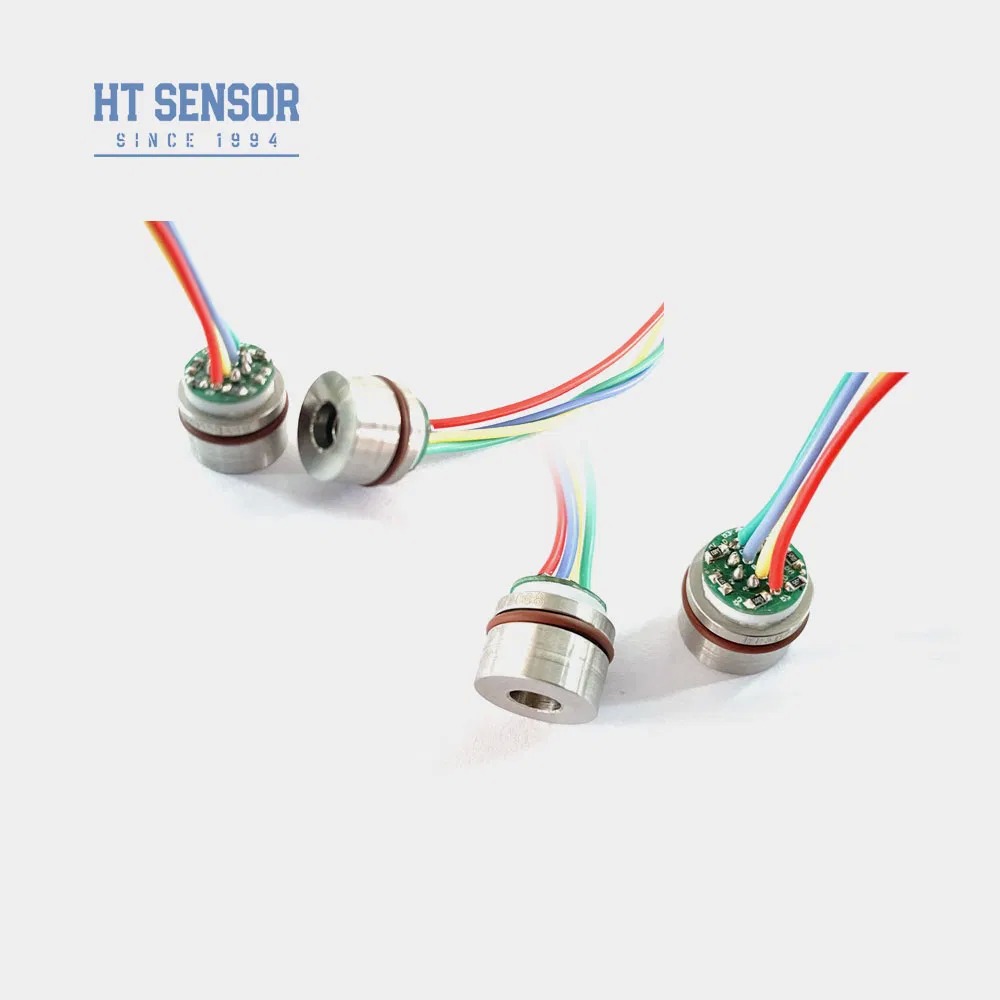

보상형 오일 충전 센서 압력 트랜스듀서 셀이 있는 316L 스테인리스 스틸 압력 센서
Product Details
| 모델 번호.: | HT15V | 출력 신호 유형: | 아날로그 유형 |
|---|---|---|---|
| 재료: | 스테인레스 스틸 | 와이어링 형식: | 4선 |
| 측정 매체: | 가스와 액체 | 맞춤형: | 맞춤형 |
| 키워드: | 미니 센서 | 공급: | 5-10VDC |
| 산출: | MV 시갈 | 운송 패키지: | 판지 상자 |
| 사양: | 15mm | 기원: | 중국 |
| 강조하다 |
316l 스테인레스 스틸 압력 변환기,오일 충전 보상 압력 센서,보증이 있는 압력 트랜스미터 센서 |
||
Product Description
316L 스테인리스 스틸, 오일로 가득한 센서 압력 변압기
소개:
HT15V는 매우 안정적인 확산 실리콘 센서 코어를 통합 한 실리콘 피에조레시티브 압력 센서입니다. 확산 실리콘의 피에조레시티브 효과를 활용하여,그것은 액체와 기체에 대한 정확한 압력 측정을 제공합니다이 센서는 공기 압축기와 냉각 시스템과 같은 다양한 응용 분야에서 널리 사용됩니다.
제품 특성:
- 첨단 기술을 활용하고 316L 스테인리스 스틸에 포착되어 있습니다.주택
- 넓은 측정 범위 0~350KPa~60MpaS
- 높은 신뢰성 및 우수한 안정성
- 일정한 전압 공급
- 316L로 비성염 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 콤팩트 한 디자인, 제한적 인 공간 의 응용 프로그램 에 이상적
- 압력을 모니터링하고 제어하는 공정 제어 시스템에서 사용됩니다.
- 압력을 측정하기 위해 냉각 시스템과 공기 압축기에서 일반적으로 사용됩니다.
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 저항력:4KΩ~20KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 유선, 리본 케이블
| 성능 파라미터: | |||||
|---|---|---|---|---|---|
| 측정 범위 | 크기 (G) | 350KPa,1000KPa,2000Kpa | |||
| 절대 (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | 100±1 | 100±2 | mV | ||
| 제로 오프셋 템퍼 | ±0.8 | ±2 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ±0.8 | ±2 | % F.S | ||
| 보상된 임시 | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 80MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~ 20g | ||||
| 매개 변수는 다음 조건에서 시험한다: 10V @25oC | |||||
| 도표 건설 | |
| 차원 | |
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
1조립 중에 모든 밀폐 사양을 충족시키기 위해 코어와 송신기 하우징 사이에 적절한 적합성을 보장하십시오.
2하우징을 설치 할 때, 수직 정렬을 유지하고 보상판에 꽉 막거나 손상을 방지하기 위해 균등한 압력을 가하십시오.
3측정되는 매체는 코어 대막 또는 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 명확하게 지정하십시오.
4손이나 날카로운 물체로 센서 대막을 누르지 마십시오, 변형 또는 구멍이 내부 구성 요소를 손상시킬 수 있습니다.
5가이드 코어의 압력 포트를 대기권으로 환기를 하여 습기, 증기 또는 부식 물질이 음압 챔버로 들어가는 것을 방지한다.
6. 핀 배선에 대한 변경 사항의 경우 항상 올바른 연결을 위해 칩에 실제 라벨을 참조하십시오.
| 질문 및 답변 |
.
.
