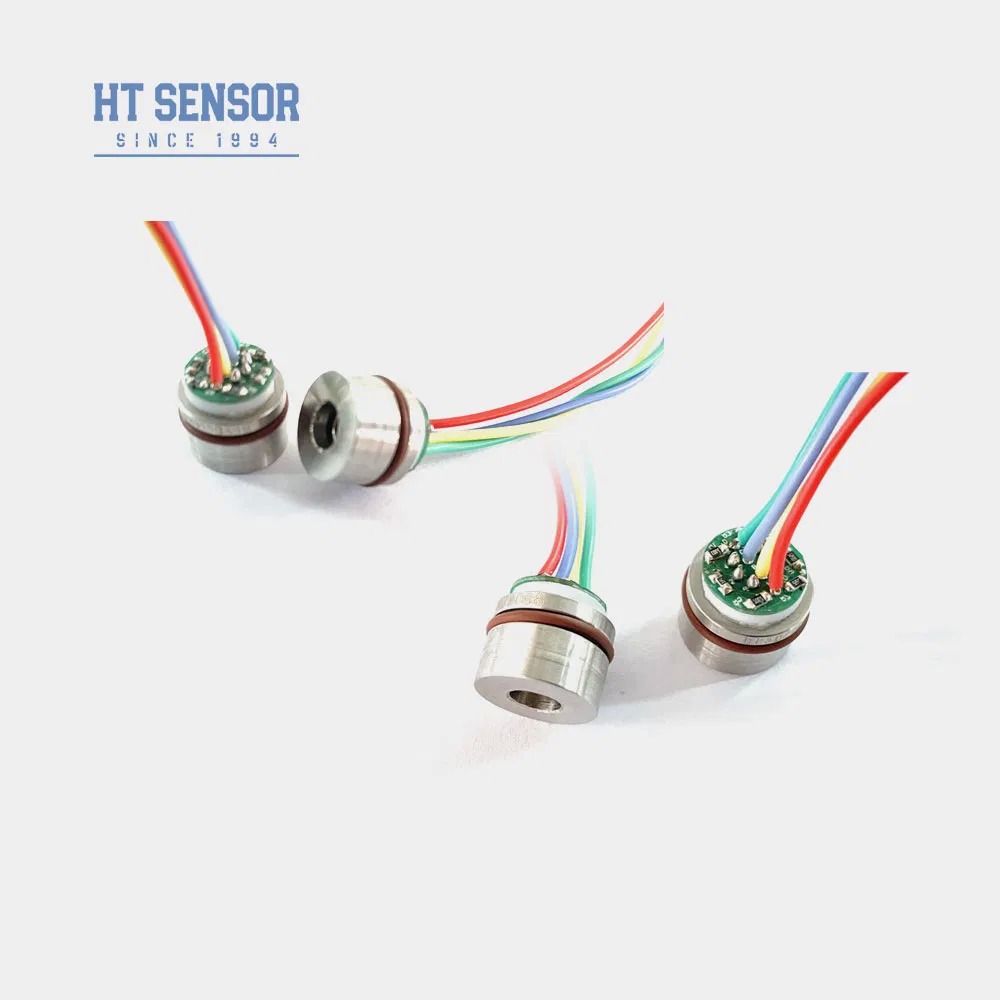

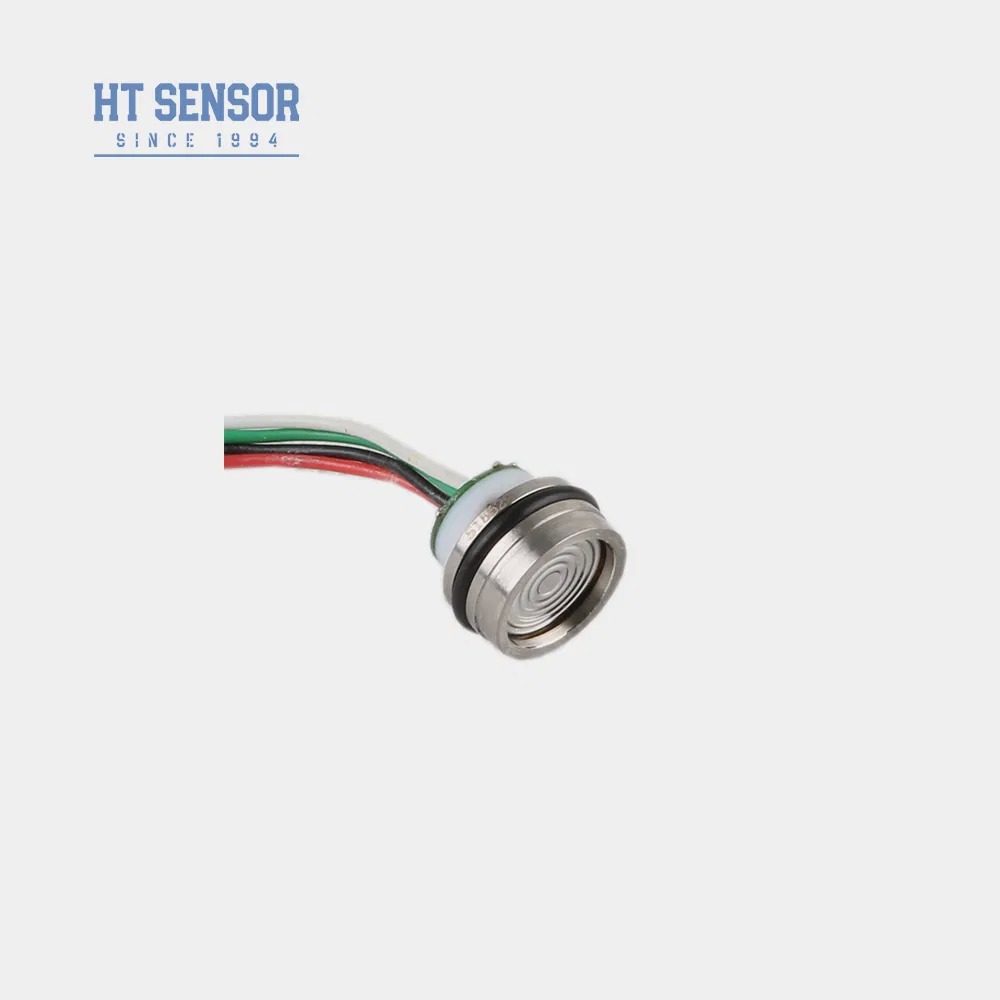

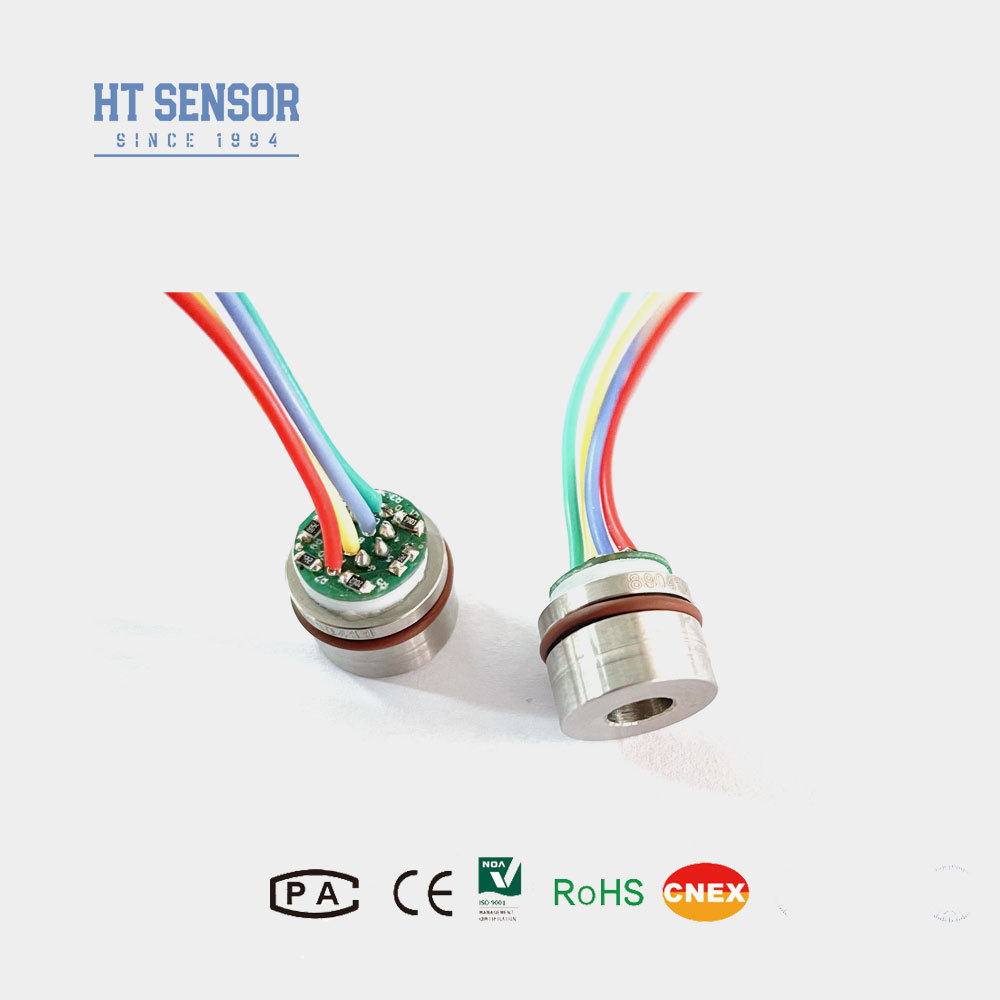

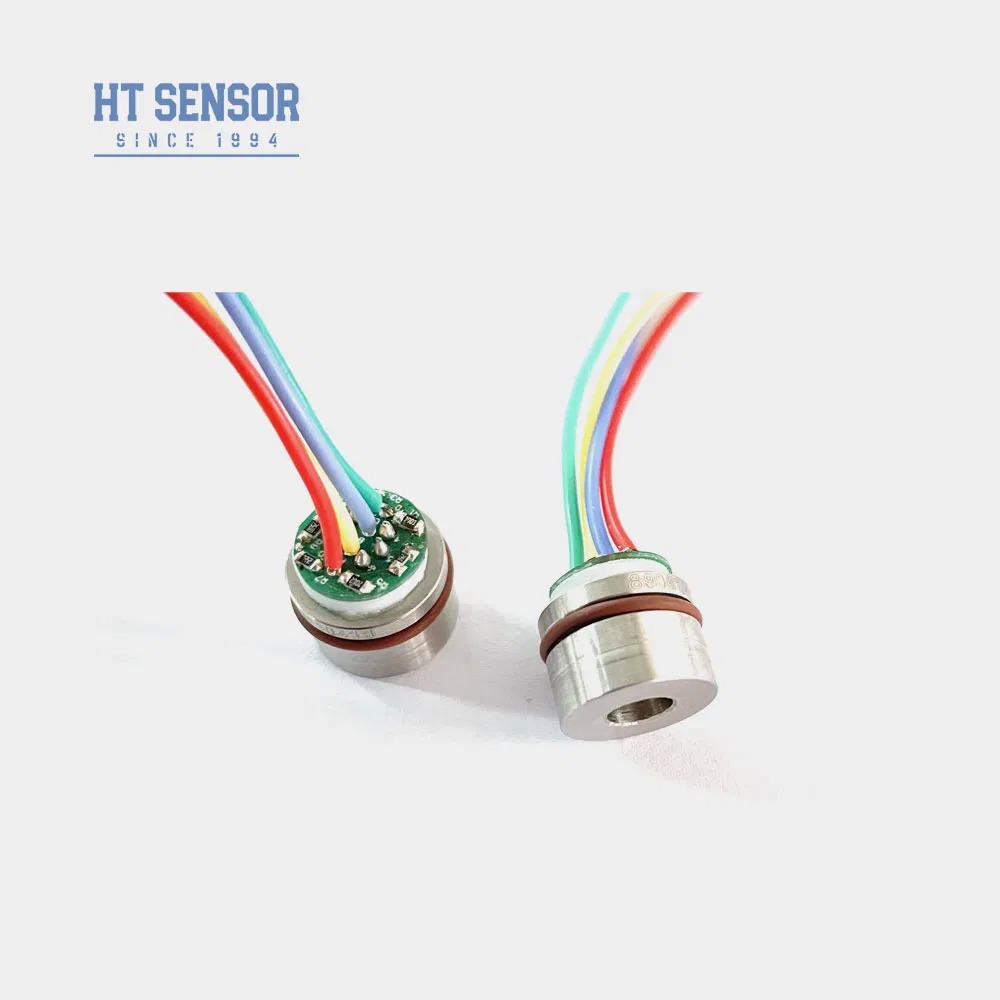

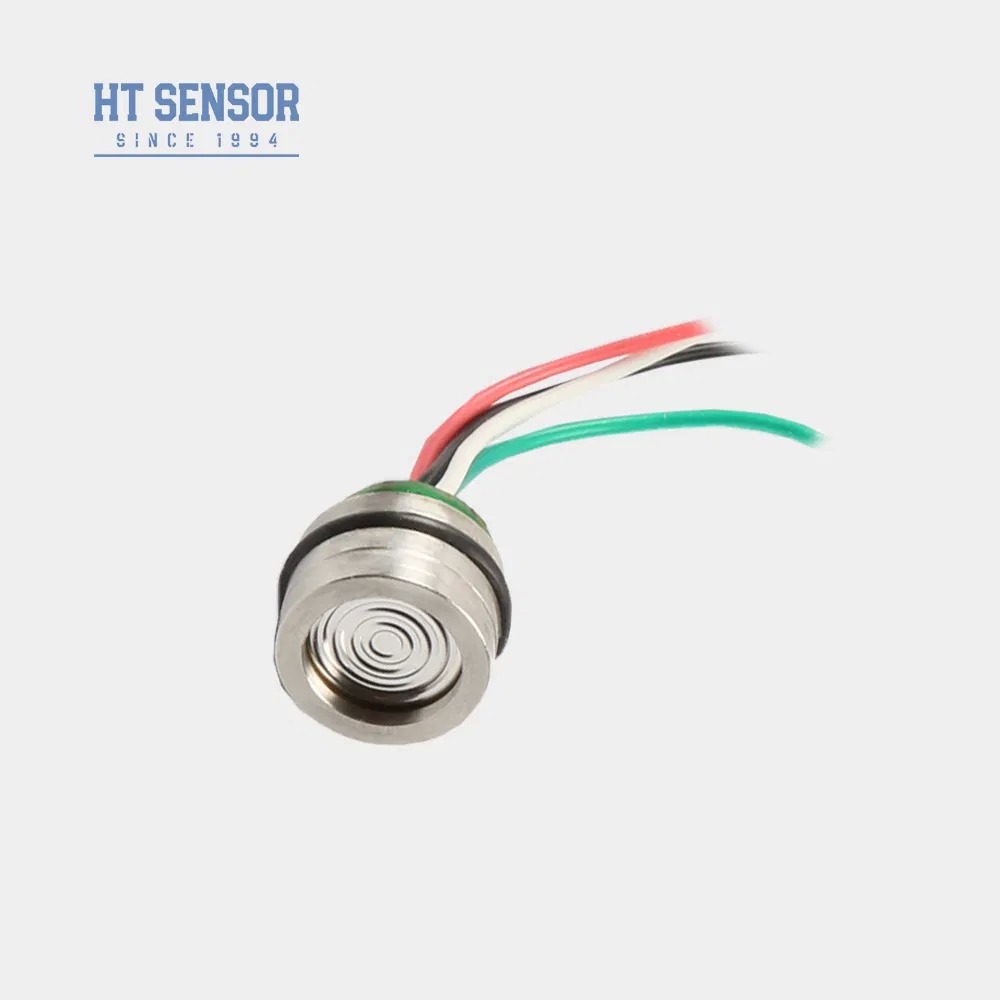

15mm 미니 압력 센서 10V 전력 컴팩트 디푸스 실리콘 압력 센서 전자 센서 코어
Product Details
| 모델 번호.: | HT15V | 출력 신호 유형: | 아날로그 유형 |
|---|---|---|---|
| 생산 과정: | 완성 | 재료: | 스테인레스 스틸 |
| 스레드 유형: | 아니요 | 와이어링 형식: | 4선 |
| 측정 매체: | 가스와 액체 | 맞춤형: | 맞춤형 |
| 키워드: | 미니 센서 | 공급: | 5-10VDC |
| 산출: | MV 시갈 | 등록 상표: | 켄트롱 |
| 기원: | 중국 | Hs 코드: | 9026209090 |
| 강조하다 |
산업용 압력 송신기 센서,고정도 압력 센서,보증 포함 압력 송신기 |
||
Product Description
미니 실리콘 압력 센서 비선형성 0.1%FS 압력 변환기
소개:
HT15V는 매우 안정적인 확산된 실리콘 원소 핵을 갖춘 실리콘 피에조 저항 압력 센서입니다.그것은 액체와 가스 압력 두 가지의 정확한 측정을 위해 유분 실리콘의 피에조 레시스티브 효과를 사용이 센서는 공기 압축기 및 냉각 시스템을 포함하여 다양한 응용 분야에 광범위하게 사용됩니다..
제품 특성:
- 첨단 기술을 활용하고 316L 스테인리스 스틸에 포착되어 있습니다.주택
- 넓은 측정 범위 0~350KPa~60MpaS
- 높은 신뢰성 및 우수한 안정성
- 일정한 전압 공급
- 316L로 비성염 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 콤팩트 한 디자인, 제한적 인 공간 의 응용 프로그램 에 이상적
- 압력을 모니터링하고 제어하는 공정 제어 시스템에서 사용됩니다.
- 압력을 측정하기 위해 냉각 시스템과 공기 압축기에서 일반적으로 사용됩니다.
- 전원 공급: ≤10VDC
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 저항력:4KΩ~20KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결: 100mm 고온 유선, 리본 케이블
| 성능 파라미터: | |||||
|---|---|---|---|---|---|
| 측정 범위 | 크기 (G) | 350KPa,1000KPa,2000Kpa | |||
| 절대 (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | 100±1 | 100±2 | mV | ||
| 제로 오프셋 템퍼 | ±0.8 | ±2 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ±0.8 | ±2 | % F.S | ||
| 보상된 임시 | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 80MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~ 20g | ||||
| 매개 변수는 다음 조건에서 시험한다: 10V @25oC | |||||
| 도표 건설 | |
| 차원 | |
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
필요한 공기 밀착성
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
| 질문 및 답변 |
.
.
