다이어프램 압전 저항 압력 센서 확산 실리콘 위생 압력 변환기 센서

Certification: RoHS

Minimum Order Quantity: 5

Price: 36

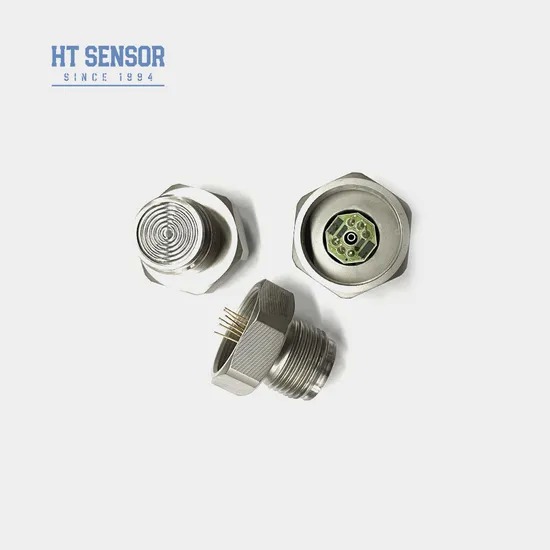

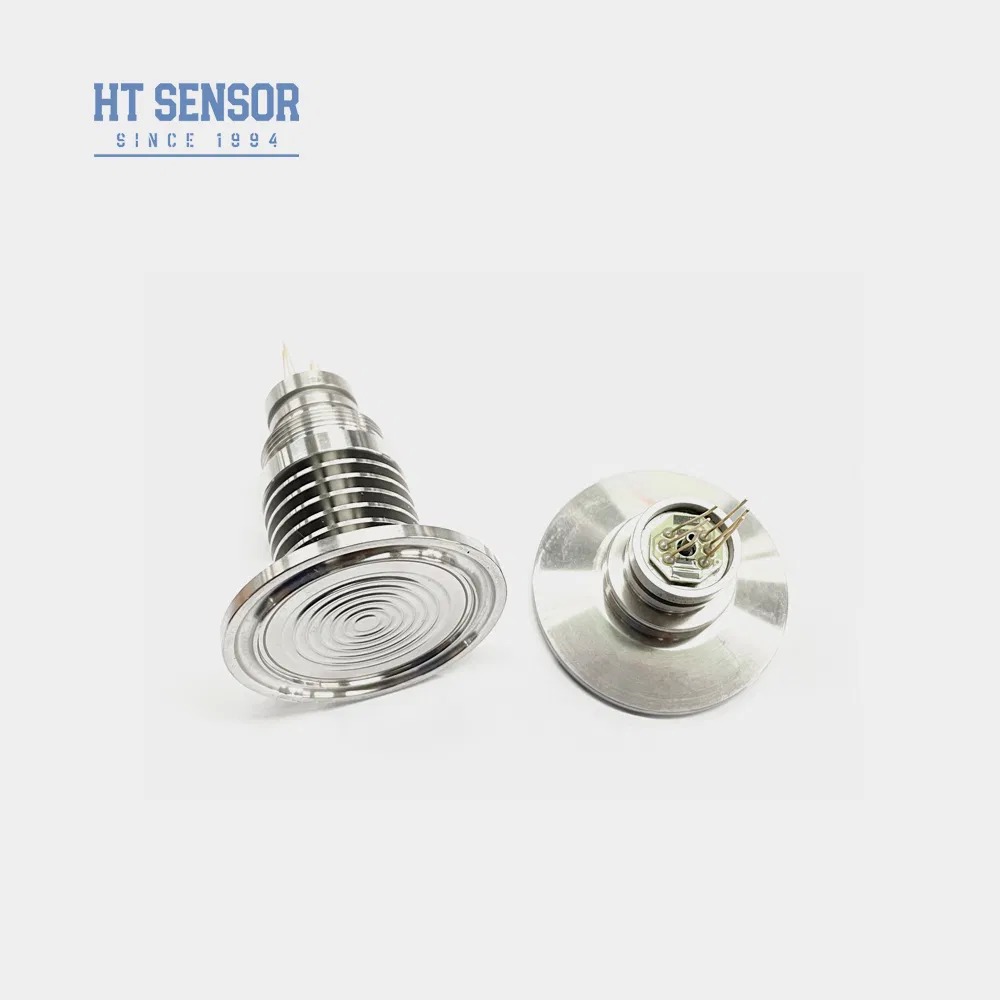

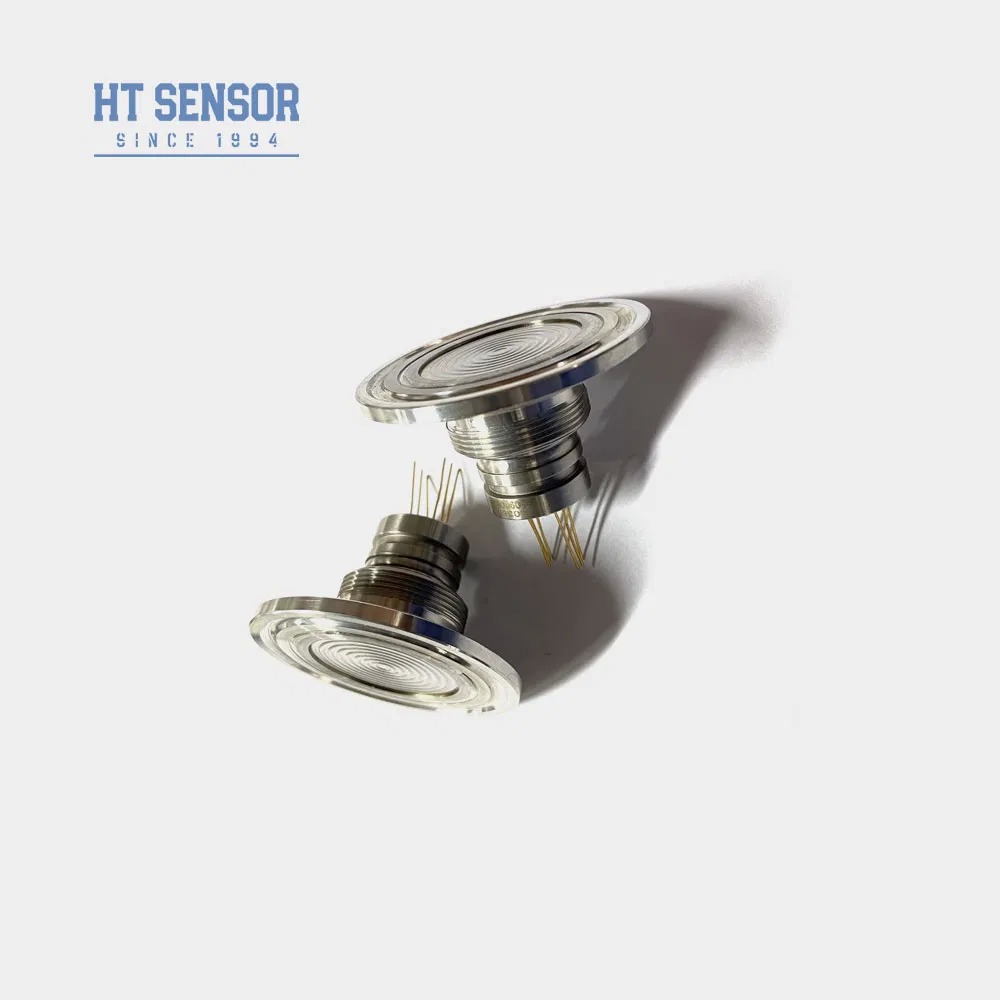

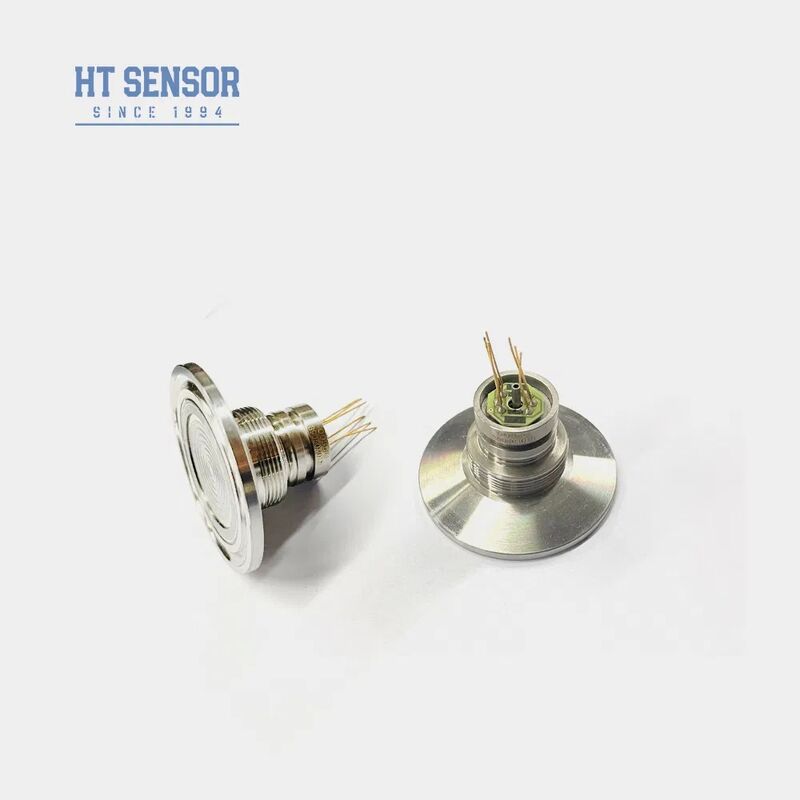

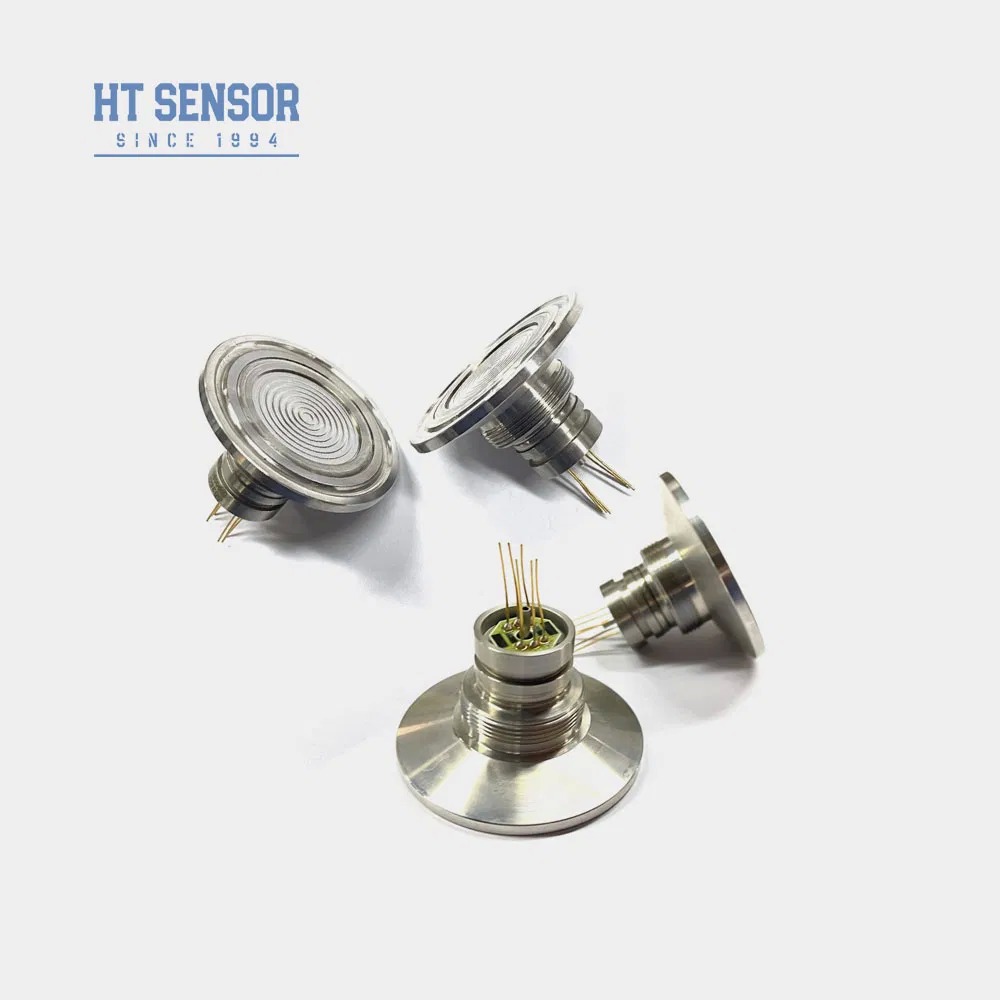

HT-IQ 실리콘 압저항 압력 센서

소개:
HT-IQ는 매우 안정적인 확산 실리콘 칩을 갖춘 플러시 다이어프램 압력 센서입니다. 압력은 스테인레스 스틸을 통해 민감한 칩에 전달됩니다.다이어프램 밀봉 실리콘 오일. 민감한 칩은 측정 매체에 직접 접촉하지 않습니다. 본 제품은 플랫 다이어프램 구조로 되어 있어청소가 쉽고 신뢰성이 높습니다. 식품 및 위생과 같은 산업 분야의 응용 분야에 적합합니다.

제품 특징:

첨단 기술과 316L 스테인리스 스틸 하우징을 활용하여다이어프램용 티타늄, 하스텔로이 등의 소재
온도 보상 및 영점을 위한 후막 회로 채용 보정
뛰어난 신뢰성, 반복성 및 안정성
세척이 용이한 플러시 다이어프램 구조

응용:

316L로 비부식성 가스 및 액체 압력 측정에 적합스테인레스 스틸 호환성
식품 및 음료 산업
산업 공정 제어
제약 산업

전기적 성능:

전원 공급 장치: 2mA DC 이하(일반 1.5mA DC)
입력 임피던스 : 2.5KΩ~6KΩ
출력 임피던스: 2.5KΩ~6KΩ
전기 연결: 금도금 Kovar 핀 또는 100mm 고온 전선.

성능 매개변수:
측정 범위		게이지(G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		절대(A)	100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
		밀봉(S)	3500KPaS
		일반		맥스	단위
비선형성		±0.15		±0.3	%FS
반복성		0.05		0.1	%FS
히스테리시스		0.05		0.1	%FS
제로 오프셋 출력		0±1		0±2	mV
풀 스케일 출력	20KPa 이하	50±10		50±30	mV
	≥35kPa	100±10		100±30	mV
제로 오프셋 온도 경향	20KPa 이하	±1		±2	%FS
	≥35kPa	±0.5		±1	%FS
풀 스케일 온도 경향	20KPa 이하	±1		±2	%FS
	≥35kPa	±0.5		±1	%FS
보상온도	20KPa 이하	0~50			°C
	≥35kPa	0~70			°C
작동 온도		-20~80			°C
보관 온도		-40~125			°C
허용 과부하		풀 스케일의 3배 또는 120MPa 중 작은 값을 취합니다.
파열 압력		전체 규모의 5배
장기적인 안정성		0.2%			FS/년
다이어프램 재질		316L
절연저항		≥200MΩ 100VDC
진동		10gRMS, 20Hz ~ 2000Hz 조건에서는 변화가 없습니다.
충격		100g,11ms
응답 시간		1ms 이하
O-링 씰		니트릴 고무 또는 불소 고무
채우는 매체		실리콘 오일
무게		~150g
매개변수는 다음 조건에서 테스트됩니다. 1.5mA @25°C

개요 공사
차원

전기적 연결 및 보상

선정예

주문 팁

1. 조립 중 코어 크기와 트랜스미터 하우징 사이의 맞춤에 주의하여 다음 사항을 달성하십시오.
필요한 기밀성
2. 하우징을 조립하는 동안 하우징이 수직으로 정렬되었는지 확인하고 보상 플레이트가 걸리거나 손상되지 않도록 균일한 압력을 가하십시오.
3. 측정된 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침을 제공해야 합니다.
4. 다이어프램 변형이나 피어싱으로 인한 코어 손상을 방지하기 위해 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
5. 게이지 압력 코어의 압력 포트를 대기에 열어두고 물, 수증기 또는 부식성 매체가 코어 부압 챔버로 유입되는 것을 방지하십시오.
6. 핀 리드에 변경 사항이 있는 경우 참조를 위해 실제 코어에 있는 라벨을 따르십시오.

Q&A

1.Q: 압력 센서 트랜스미터의 기능은 무엇입니까?

A: 고정밀도, 내구성, 뛰어난 성능을 자랑합니다. 사용자 정의가 가능합니다.

2.Q: 특별 사양을 맞춤 설정할 수 있나요?

A: 예, 당사 엔지니어는 특정 요구 사항에 맞게 제품을 맞춤화할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다

3.Q: 생산 능력은 얼마나 됩니까?

에이: 당사의 제조 시설은 매월 최대 30,000개의 압력 센서 트랜스미터를 생산할 수 있으므로 대규모 주문의 요구를 완벽하게 충족할 수 있습니다. 단, 원활한 생산 및 배송 일정을 위해 사전에 당사 영업팀에 문의하시는 것이 좋습니다.
.

4.Q: 일반적인 배송 기간은 어떻게 됩니까?

A: 표준 모형을 위한 5~8 작업 일. 맞춤형 제품은 다를 수 있습니다.

5.Q: 제품 가격은 어떻게 책정되나요? 할인이 있나요?

A: 대량 주문 또는 장기 파트너에 대한 할인이 포함된 경쟁력 있는 가격
.

6.Q: 귀하의 제품에 대한 보증은 무엇입니까? 그리고 애프터서비스는요?

A: 당사의 보증 시간은 배송 후 24개월이며, 당사의 애프터 서비스는 24시간 이내에 귀하의 질문에 응답할 것입니다. PC 네트워크를 통한 원격 교육은 항상 가능합니다.

회사

다이어프램 압전 저항 압력 센서 확산 실리콘 위생 압력 변환기 센서 10

다이어프램 압전 저항 압력 센서 확산 실리콘 위생 압력 변환기 센서 11

모델 번호.:	HT-IQ	을 위한:	확산형 실리콘 압력 트랜스미터
출력 신호 유형:	아날로그 유형	생산 과정:	완성
재료:	스테인레스 스틸	스레드 유형:	아니요
와이어링 형식:	4선	측정 매체:	가스와 액체
IP 등급:	IP65	맞춤형:	맞춤형
힘:	1.5mA /10VDC	산출:	밀리볼트 신호
연결:	50.4 클램프	온도 보상:	0-70
운송 패키지:	판지 상자	사양:	50.4mm
등록 상표:	켄트롱	기원:	중국
HS코드:	9026209090	생산능력:	50000PCS/Year
강조하다	다이어프램 압전 저항 압력 센서 , 확산 실리콘 압력 변환기 , 위생 압력 전송 센서
