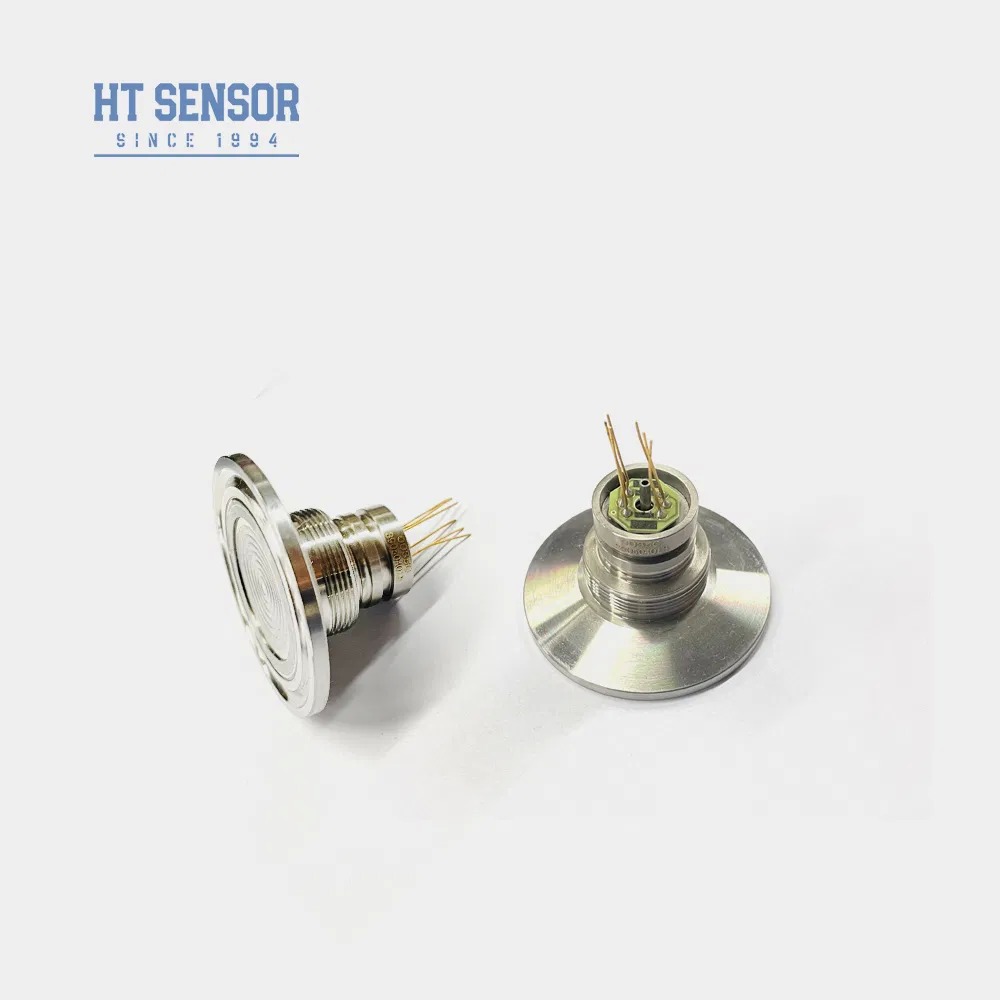

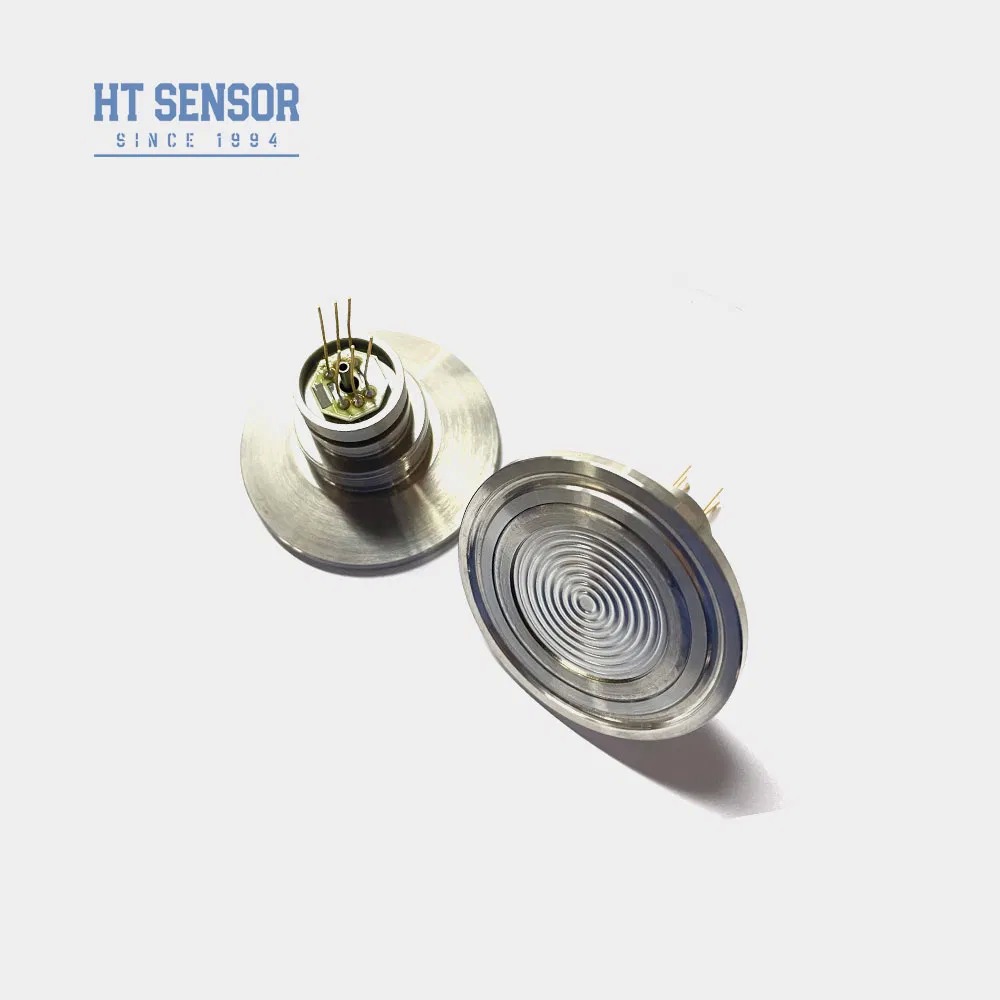

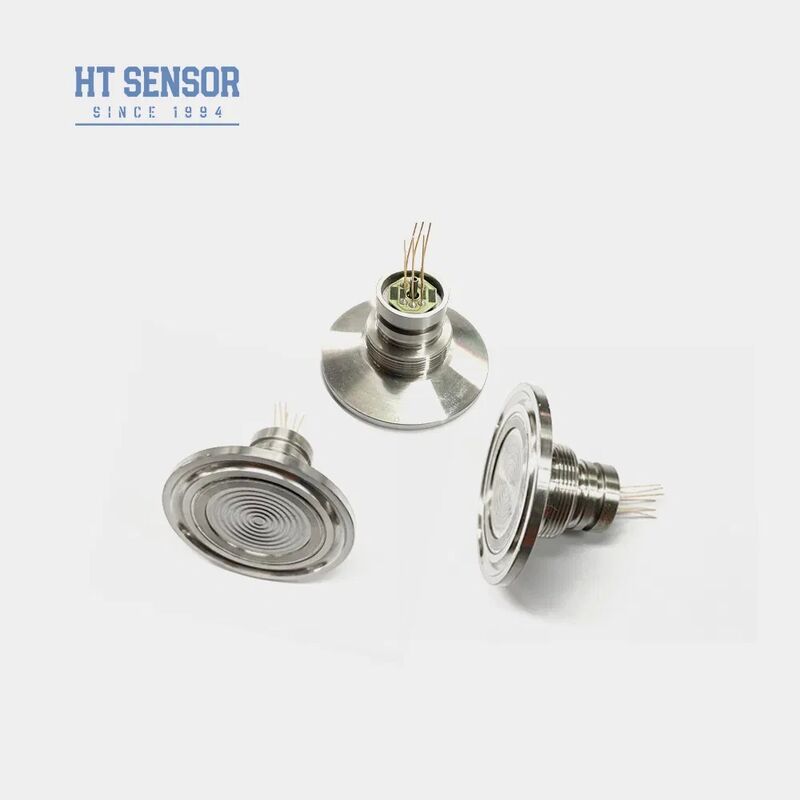

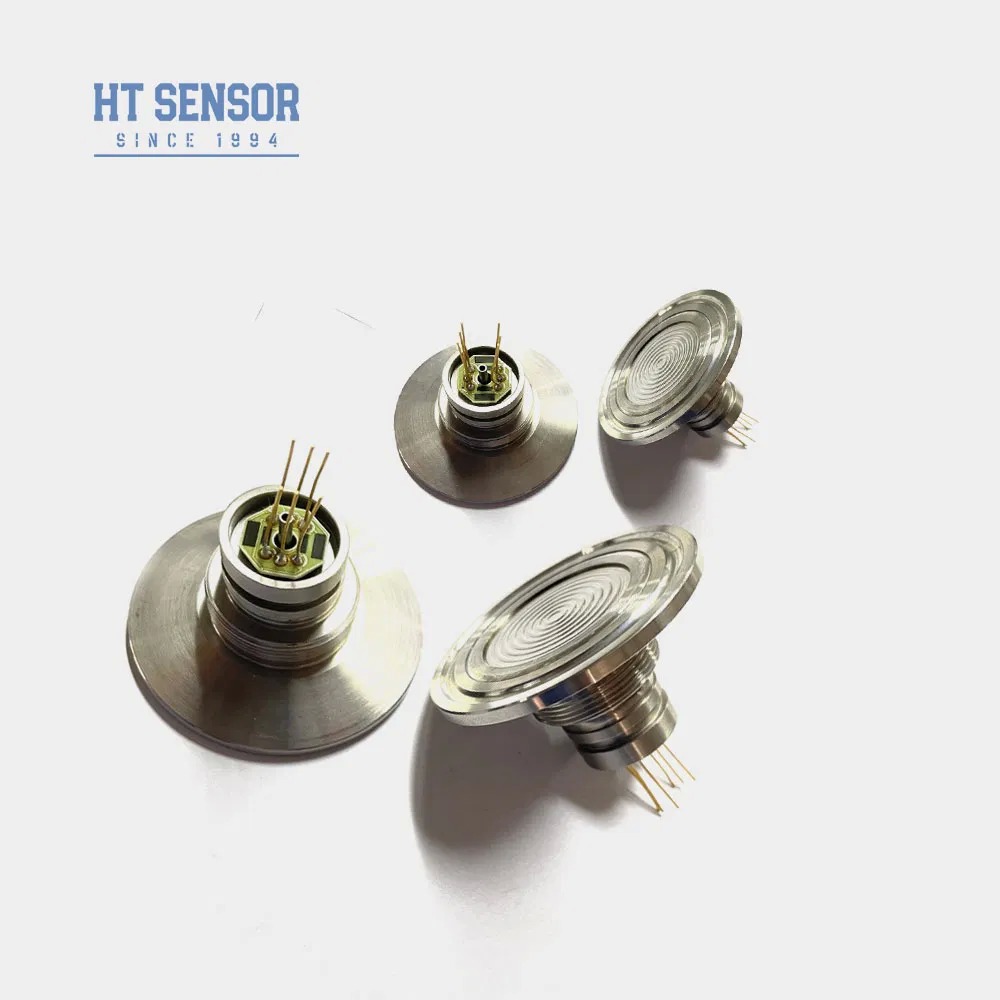

위생산업 플러시 디아프라그마 압력 센서 클램프 레벨 센서 셀

Certification: RoHS

Minimum Order Quantity: 5

Price: 36

HT-IQ 실리콘 압전 저항 압력 센서

소개:
HT-IQ는 고도로 안정적인 확산 실리콘 칩을 갖춘 플러시 다이어프램 압력 센서입니다. 압력은 스테인리스 스틸을 통해 감지 칩으로 전달됩니다.다이어프램과 밀봉된 실리콘 오일. 감지 칩은 측정 매체와 직접 접촉하지 않습니다. 이 제품은 평평한 다이어프램 구조를 특징으로 하여, 청소가 용이하고 신뢰성이 높습니다. 식품 및 위생과 같은 산업 분야에 적합합니다.제품 특징:

316L 스테인리스 스틸 하우징과 함께 고급 기술을 활용하고, 다이어프램에 티타늄 및 Hastelloy와 같은 재료 사용

온도 보상 및 제로점 보정을 위해 후막 회로 사용
뛰어난 신뢰성, 반복성 및 안정성 응용 분야
316L 스테인리스 스틸 호환성을 갖춘 부식성이 없는 가스 및 액체 압력 측정에 적합
식음료 산업

산업 공정 제어성능 매개변수:

전기적 성능:
전원 공급: ≤2mA DC (일반 1.5mA DC)
입력 임피던스 : 2.5KΩ~6KΩ
출력 임피던스: 2.5KΩ~6KΩ

전기 연결: 금도금 Kovar 핀 또는 100mm 고온 와이어.성능 매개변수:

측정 범위
게이지(G)
35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
절대(A)

100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
밀봉(S)		3500KPaS
		Typ	최대
		단위	비선형성
		±0.15		±0.3	%F.S
반복성≥35kPa		0.05		0.1	≥35kPa
히스테리시스		0±1		0±2	≥35kPa
제로 오프셋 출력		0±1		0±2	≥35kPa
전체 스케일 출력≥35kPa		≤20KPa		50±10	%F.S
mV≥35kPa	ºC	100±30		mV	%F.S
	ºC	±1		±2	%F.S
≥35kPa	ºC	ºC		%F.S	≥35kPa
	ºC	0~50		ºC	≥35kPa
≥35kPa	ºC	ºC		%F.S	≥35kPa
	ºC	0~50		ºC	≥35kPa
0~70	ºC	작동 온도			전체 스케일의 5배
	ºC	보관 온도			전체 스케일의 5배
ºC		허용 과부하			전체 스케일의 5배
		파열 압력			전체 스케일의 5배
		장기 안정성
		F.S/년
316L					≥200MΩ 100VDC
		진동
		충격
		응답 시간
		O-링 씰
		충전 매체
		무게
		매개변수는 다음 조건에서 테스트됩니다. 1.5mA @25°C
개략적인 구조		치수


	전기 연결 및 보상 전기 연결 및 보상

1. 조립 시 코어 크기와 송신기 하우징 간의 적합성에 주의하여

주문 팁

1. 조립 시 코어 크기와 송신기 하우징 간의 적합성에 주의하여

필요한 기밀성을 확보하십시오.

2. 하우징 조립 시 수직으로 정렬하고 균등한 압력을 가하여 보상판의 걸림 또는 손상을 방지하십시오.

3. 측정 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우, 주문 시 특별 지침을 제공해야 합니다.

4. 다이어프램 변형 또는 관통으로 인한 코어 손상을 방지하기 위해 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.

5. 게이지 압력 코어의 압력 포트를 대기 중에 열어두고 물, 수증기 또는 부식성 매체가 코어 부압 챔버에 들어가지 않도록 하십시오.
6. 핀 리드에 변경 사항이 있는 경우 실제 코어의 레이블을 참조하십시오.

Q&A

1.Q: 압력 센서 송신기의 특징은 무엇입니까?

2.Q: 특수 사양을 맞춤 제작할 수 있습니까?

A: 예, 당사 엔지니어는 특정 요구 사항을 충족하도록 제품을 맞춤 제작할 수 있습니다.

OEM 및 ODM 서비스를 제공합니다.
A: 당사의 보증 기간은 배송 후 24개월이며, 애프터 서비스는 24시간 이내에 질문에 답변하고, PC 네트워크를 통한 원격 지침은 항상 가능합니다.

3.Q: 생산 능력은 어떻게 됩니까?

A: 당사의 제조 시설은 월 최대 30,000개의 압력 센서 송신기를 생산할 수 있으므로 대규모 주문의 요구 사항을 완벽하게 충족할 수 있습니다. 그러나 원활한 생산 및 배송 일정을 위해 사전에 당사 영업팀에 문의하는 것이 좋습니다.
A: 당사의 보증 기간은 배송 후 24개월이며, 애프터 서비스는 24시간 이내에 질문에 답변하고, PC 네트워크를 통한 원격 지침은 항상 가능합니다.

4.Q: 일반적인 배송 기간은 어떻게 됩니까?

A: 표준 모델의 경우 5~8일입니다. 맞춤형 제품은 다를 수 있습니다. 5.Q: 제품 가격은 어떻게 책정됩니까? 할인이 있습니까?

6.Q: 제품의 보증은 무엇입니까? 그리고 애프터 서비스는?
A: 당사의 보증 기간은 배송 후 24개월이며, 애프터 서비스는 24시간 이내에 질문에 답변하고, PC 네트워크를 통한 원격 지침은 항상 가능합니다.

회사

모델 번호.:	HT-IQ	을 위한:	확산형 실리콘 압력 트랜스미터
출력 신호 유형:	아날로그 유형	생산 과정:	완성
재료:	스테인레스 스틸	스레드 유형:	아니요
와이어링 형식:	4선	측정 매체:	가스와 액체
IP 등급:	IP65	맞춤형:	맞춤형
힘:	1.5mA /10VDC	산출:	밀리볼트 신호
연결:	50.4 클램프	온도 보상:	0-70
운송 패키지:	판지 상자	사양:	50.4mm
등록 상표:	켄트롱	기원:	중국
HS코드:	9026209090	생산능력:	50000PCS/Year
강조하다	플러시 다이어프램 압력 센서 , 클램프 레벨 센서 셀 , 위생 압력 전송 센서

위생산업 플러시 디아프라그마 압력 센서 클램프 레벨 센서 셀

압력 트랜스미터 센서

압력 센서 4 20ma

4 20ma 압력 변환기
