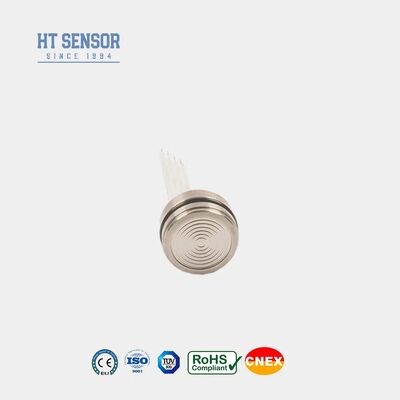

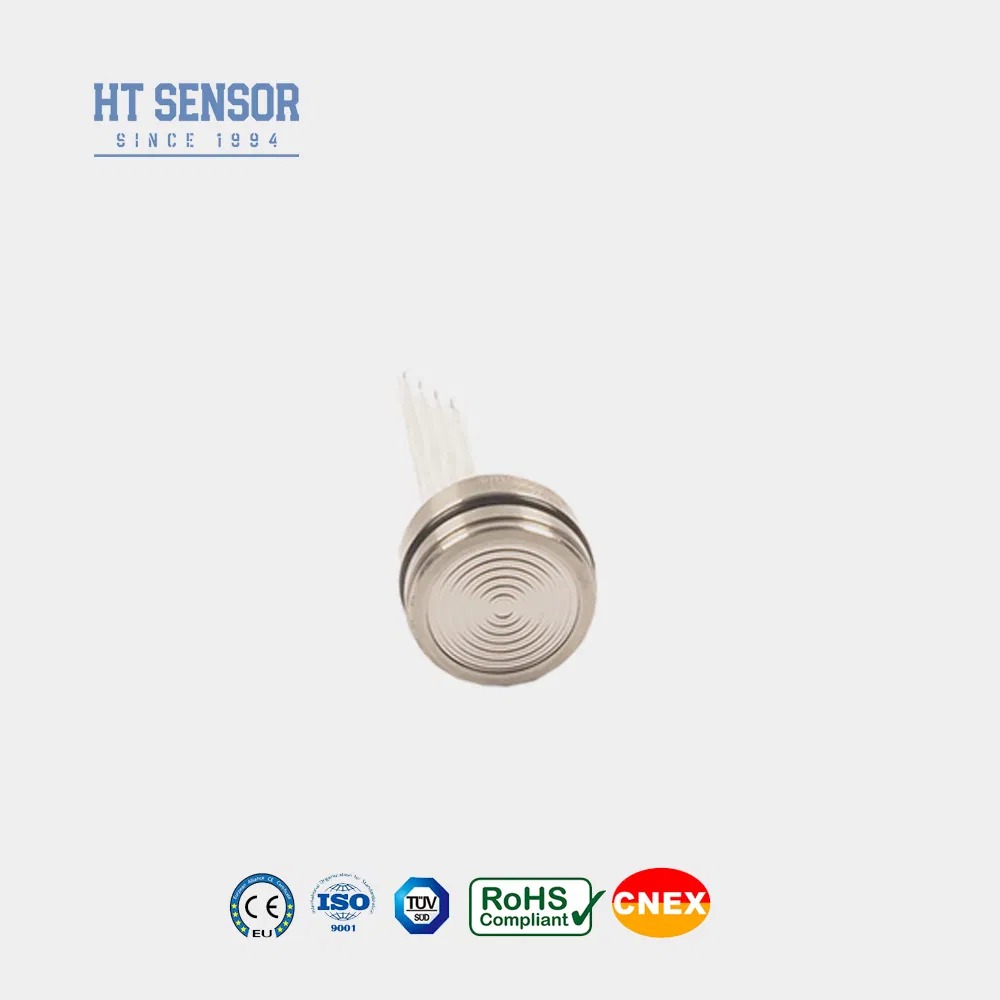

HT19V 절대 가이브 피에오레시스티브 공기 가스 압력 센서
Product Details
| 모델 번호.: | HT19V | 을 위한: | 확산형 실리콘 압력 트랜스미터 |
|---|---|---|---|
| 출력 신호 유형: | 아날로그 유형 | 생산 과정: | 완성 |
| 재료: | 스테인레스 스틸 | 스레드 유형: | 아니요 |

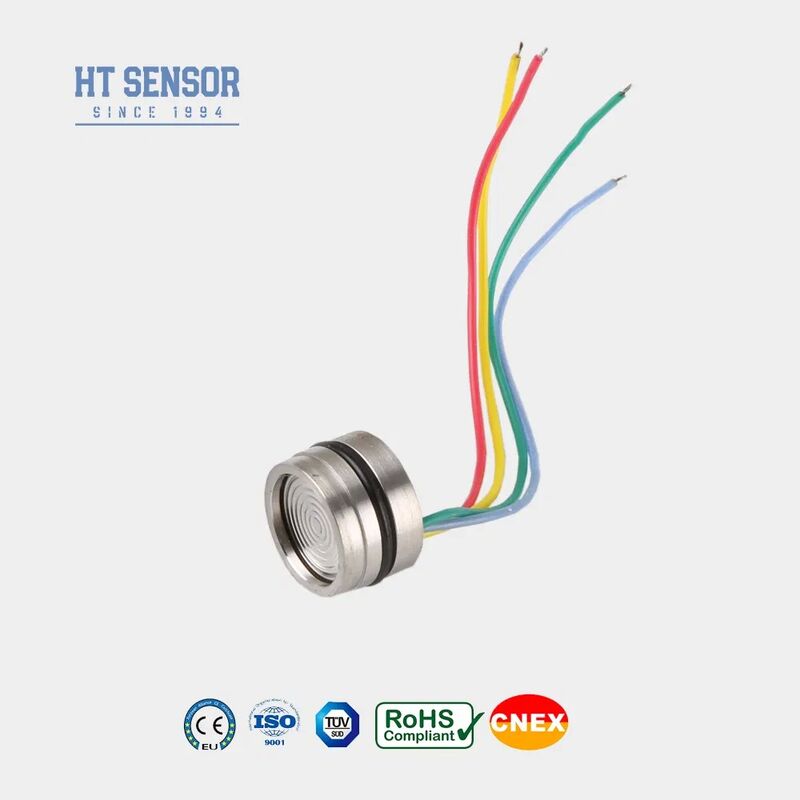

| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| IP 등급: | IP65 | 맞춤형: | 맞춤형 |
| 힘: | 10VDC | 산출: | 10mv/V |
| 디아: | 19mm | 높은: | OEM |
| 운송 패키지: | 판지 상자 | 사양: | 맞춤형 |
| 등록 상표: | HT 센서 | 기원: | 중국 |
| HS코드: | 9026209090 | 생산능력: | 50000PCS/Year |
| 강조하다 |
피에조레시스티브 공기 압력 센서,절대 가이드 가스 센서,HT19V 압력 송신 센서 |
||
Product Description
소개:
HT19V는 매우 안정적인 코어를 갖춘 실리콘 압저항 압력 센서입니다.확산된 실리콘 요소. 측정된 매체의 차압은 다음과 같습니다.316L 격리 다이어프램을 통해 실리콘 다이어프램으로 전달되며,밀봉된 실리콘 오일. 확산된 실리콘의 압저항 효과를 이용하여 측정합니다.액체와 가스의 압력. HT26V 압력 센서에는압력 밀봉용 O-링으로 설치가 용이합니다.
제품특징:
- 정전압 공급 및 표준 신호 출력
- 높은 신뢰성과 우수한 안정성
- 그만큼 높이는 7mm이며 다양한 구조를 사용자 정의할 수 있습니다.
- 석유, 화학, 야금, 전력, 수문학 등 다양한 산업 공정 현장에 적용.
- 해양 및 항공 산업에 사용됩니다.
- 유압 및 공압 제어 시스템에 적합
- 공정 제어 애플리케이션에 활용
- 전원 공급 장치: 10VDC
- 입력 임피던스:4KΩ~20KΩ
- 출력 임피던스: 2.5KΩ~6KΩ

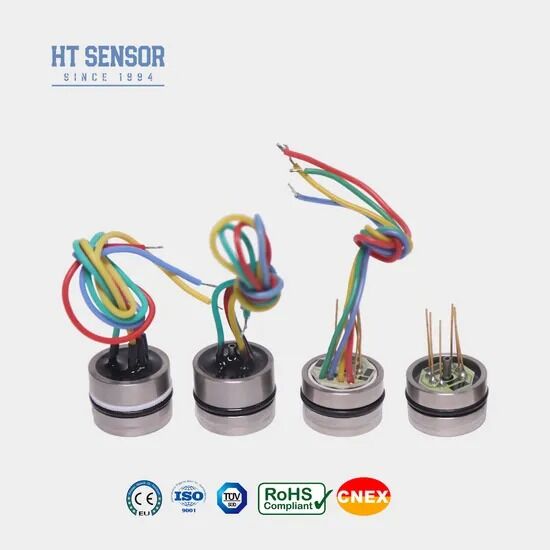

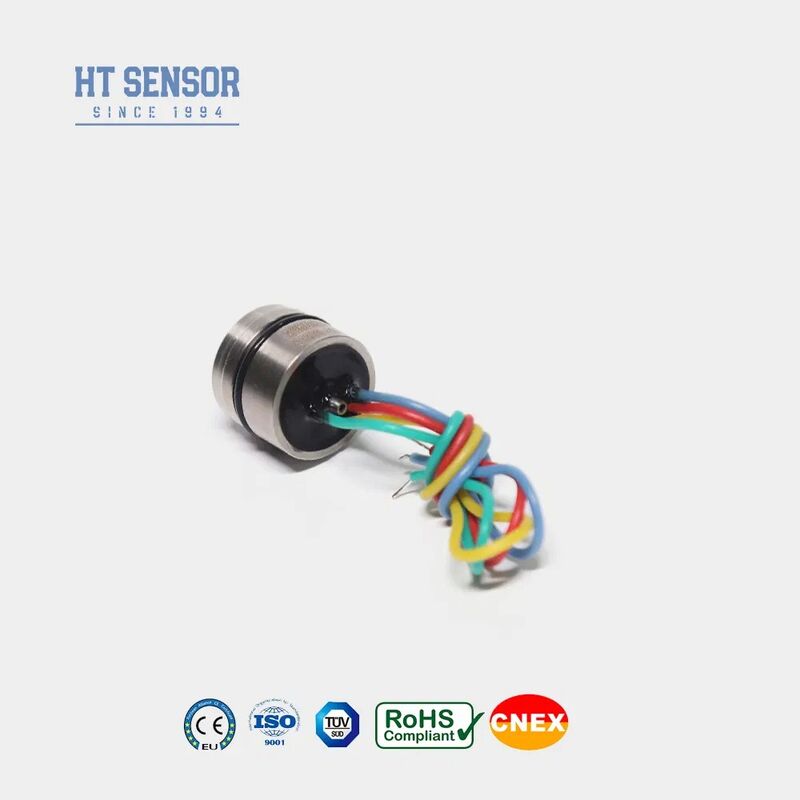

- 전기 연결: 100mm 고온 와이어, 리본 케이블 및 핀 커넥터.
| 성능 매개변수: | |||||
| 측정 범위 | 게이지(G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| 절대(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| 밀봉(S) | 3500KPaS,7MPaS,10MPaS | ||||
| 일반 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | %FS | ||
| 반복성 | 0.05 | 0.1 | %FS | ||
| 히스테리시스 | 0.05 | 0.1 | %FS | ||
| 제로 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 풀 스케일 출력 | 20KPa 이하 | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| 제로 오프셋 온도 경향 | 20KPa 이하 | ±1 | ±2.5 | %FS | |
| ≥35kPa | ±0.8 | ±1.5 | %FS | ||
| 풀 스케일 온도 경향 | 20KPa 이하 | ±1 | ±2 | %FS | |
| ≥35kPa | ±0.8 | ±1.5 | %FS | ||
| 보상온도 | 20KPa 이하 | 0~50 | °C | ||
| ≥35kPa | 0~70 | °C | |||
| 작동 온도 | -20~80 | °C | |||
| 보관 온도 | -40~125 | °C | |||
| 허용 과부하 | 풀 스케일의 3배 | ||||
| 파열 압력 | 전체 규모의 5배 | ||||
| 장기적인 안정성 | 0.2% | FS/년 | |||
| 다이어프램 재질 | 316L | ||||
| 절연저항 | ≥200MΩ 100VDC | ||||
| 진동 | 10gRMS, 20Hz ~ 2000Hz 조건에서는 변화가 없습니다. | ||||
| 충격 | 100g,11ms | ||||
| 응답 시간 | 1ms 이하 | ||||

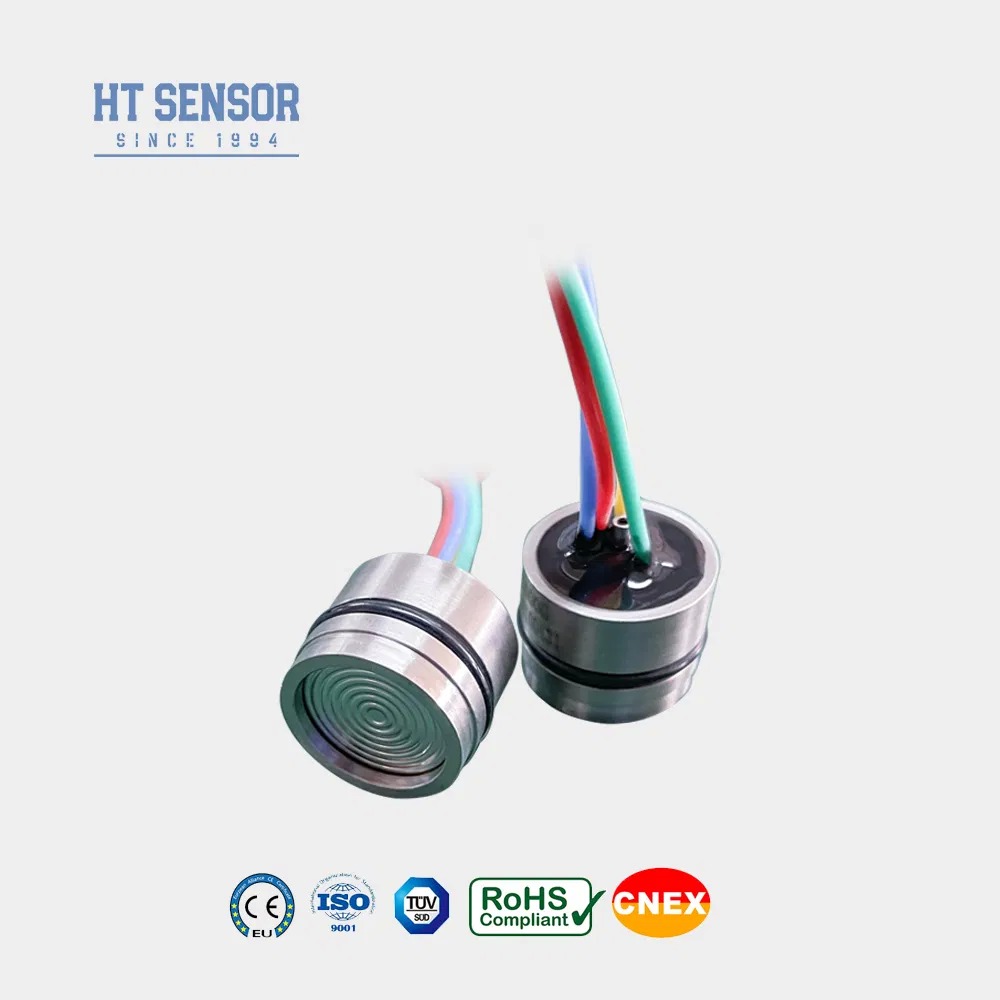

| O-링 씰 | 니트릴 고무 또는 불소 고무 | ||||
| 채우는 매체 | 실리콘 오일 | ||||
| 무게 | ~25g | ||||
| 매개변수는 다음 조건에서 테스트됩니다. 10V의 정전압 및 25°C의 주변 온도 | |||||
| 전기적 연결 및 보상 |
|
| 주문 팁 |
필요한 기밀성
2. 하우징을 조립하는 동안 하우징이 수직으로 정렬되었는지 확인하고 보상 플레이트가 걸리거나 손상되지 않도록 균일한 압력을 가하십시오.
3. 측정된 매체가 코어 다이어프램 및 하우징 재질(316L)과 호환되지 않는 경우 주문 시 특별 지침을 제공해야 합니다.
4. 다이어프램 변형이나 피어싱으로 인한 코어 손상을 방지하기 위해 손이나 날카로운 물체로 센서 다이어프램을 누르지 마십시오.
5. 게이지 압력 코어의 압력 포트를 대기에 열어두고 물, 수증기 또는 부식성 매체가 코어 부압 챔버로 유입되는 것을 방지하십시오.
6. 핀 리드에 변경 사항이 있는 경우 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
