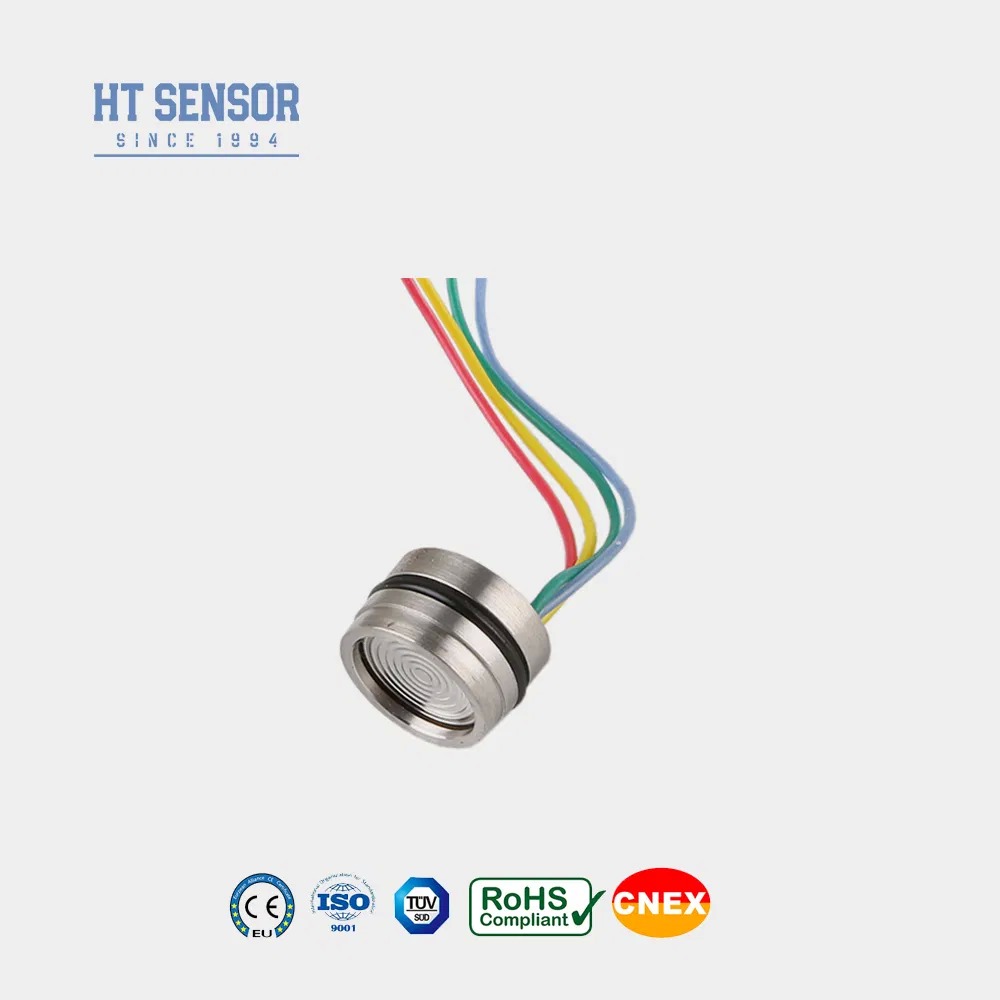

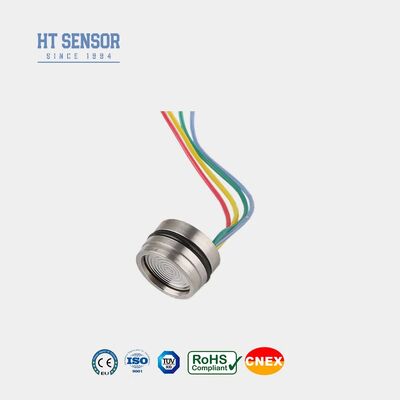

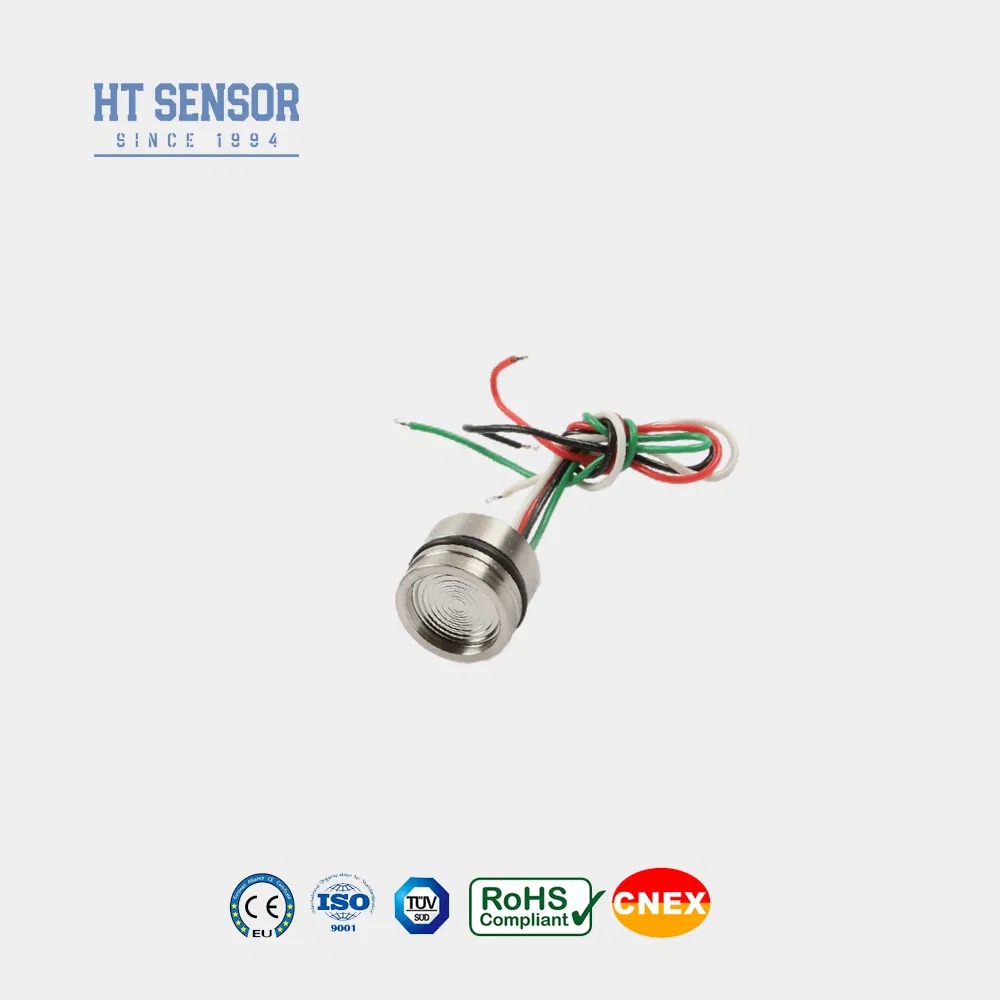

HT19V 압력 센서 (압축 공기 및 가스 압력 변환기용)
Product Details
| 모델 번호.: | HT19V | 을 위한: | 확산형 실리콘 압력 트랜스미터 |
|---|---|---|---|
| 출력 신호 유형: | 아날로그 유형 | 생산 과정: | 완성 |
| 재료: | 스테인레스 스틸 | 스레드 유형: | 아니요 |
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| IP 등급: | IP65 | 맞춤형: | 맞춤형 |
| 힘: | 10VDC | 산출: | 10mv/V |
| 디아: | 19mm | 높은: | OEM |
| 운송 패키지: | 판지 상자 | 사양: | 맞춤형 |
| 등록 상표: | HT 센서 | 기원: | 중국 |
| HS코드: | 9026209090 | 생산능력: | 50000PCS/Year |
| 강조하다 |
HT19V 압축 공기 압력 센서,보증이 있는 가스 압력 변환기,산업용 압력 송신기 센서 |
||
Product Description
소개:
HT19V는 매우 안정적인 핵과 함께 실리콘 피에조 저항 압력 센서입니다분산 실리콘 원소 측정 매체의 차압은316L 격리 대막을 통해 실리콘 대막으로 전달되며,밀폐 된 실리콘 오일. 그것은 세분 실리콘의 피에조 레시스티브 효과를 사용하여 측정액체 및 기체의 압력. HT26V 압력 센서는압력 밀착을 위한 O 링, 설치가 쉽다.
제품 특성:
- 일정한 전압 공급 및 출력 표준 신호
- 높은 신뢰성 및 우수한 안정성
- The 높이는 7mm, 다양한 구조를 사용자 정의 할 수 있습니다
- 석유, 화학, 금속, 전력 및 수리학 등 다양한 산업 공정 현장에서 사용됩니다..
- 해양 및 항공 산업에 사용됩니다.
- 수압 및 공기 제어 시스템에 적합합니다.
- 프로세스 제어 응용 프로그램에서 사용됩니다.
- 전원 공급: 10VDC
- 입력 저항력:4KΩ~20KΩ
- 출력 저항:2.5KΩ~6KΩ

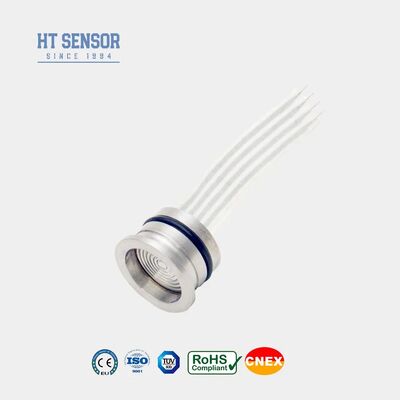

- 전기 연결: 100mm 고온 유선, 리본 케이블 및 핀 커넥터
| 성능 파라미터: | |||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV | |
| ≥35kPa | 100±1 | 100±2 | mV | ||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S | |
| ≥35kPa | ±0.8 | ± 15 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | |
| ≥35kPa | ±0.8 | ± 15 | % F.S | ||
| 보상된 임시 | ≤20KPa | 0~50 | oC | ||
| ≥35kPa | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3배 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~ 25g | ||||
| 매개 변수는 다음과 같은 조건에서 시험합니다: 10V의 일정한 전압과 25oC의 주변 온도 | |||||
| 전기 연결 및 보상 |
|
| 주문 팁 |
필요한 공기 밀도
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
