Product Details
| 설계: | 맞춤화 된 수락 | 콩네이터: | M12*1 |
|---|---|---|---|
| 오일은 이행했습니다: | 실리콘 오일 | 제품 키워드: | 자동 공기압 센서 |
| 와이어링 형식: | 4선 | 구조 유형: | 확산형 실리콘 압력 트랜스미터 |
| 밀봉하다: | EPDM, FPM, FKM | 공급: | 1.5MA |
| 프로세스 연결: | 1/2 "NPT 남성 | ||
| 강조하다 |
알루미늄 합금 차압 송신기,디지털 LCD 압력 센서 송신기,위트스톤 브리지 분산 실리콘 압력 송신기 |
||
Product Description

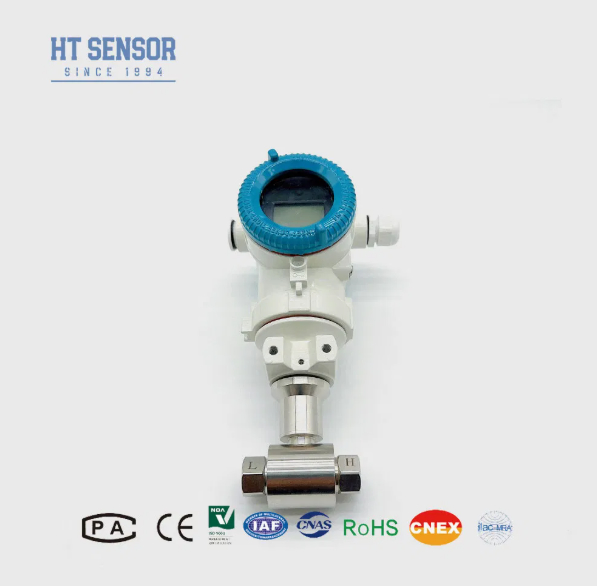

액체 압력 차이 압력 센서 송신기
BP93420DII 차차 압력 송신기
BP93420DII 차차 압력 송신기는 피에조레시스티브 디프루스 실리콘 센서를 사용합니다. 측정 매체에서 차차 압력이 센서의 파동 대막에 작용하면Wheatstone 브릿지 출력 신호는 압력 차이와 우수한 선형성을 유지, 정밀한 차차 압력 측정이 가능합니다. 석유, 화학, 전력 및 수리 산업에서 가스 및 액체 차차 압력 측정에 이상적입니다.
- 콤팩트한 설계와 설치가 쉬운 스테인레스 스틸 구조
- 엄격한 온도 보상 및 노화 검사 안정적이고 신뢰할 수있는 성능을 보장합니다
- 유연한 전기 인터페이스 옵션: 플러그인 또는 직접 배선
- 석유, 화학, 전력 및 수력 파이프 라인에서의 가스 및 액체의 차차 압력 측정
- 석유, 화학, 금속, 전력 생산 및 수리 분야에서 산업 프로세스 모니터링
- 파이프 라인 및 오븐 챔버 압력 측정
| 측정 범위 | 0~10KPa~2MPa |
|---|---|
| 압력 유형 | 차차적 압력 |
| 단면 과부하 | 가등급 범위의 ≤3배 |
| 정적 압력 | 최소 값은 등급 범위의 5배 또는 7MPa |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ±0.03% (보통) ±0.05%FS (최대) |
| 히스테레시스 | ±0.03% (보통) ±0.05%FS (최대) |
| 장기적 안정성 | ±0.5%F.S/Year ((≤200KPa) ±0.2%F.S/Year ((>200KPa) |
| 제로 온도 변동 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 스펜 온도 변동 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 보상 온도 | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC, -10-70oC |
| 작동 온도 | -30oC~80oC |
| 저장 온도 | -40°C~100°C |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 본질적으로 안전하고 폭발 방지 |
| 보호등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 | |
| 0/1~5V 0.5~4.5V |
5VDC |
- 제품 접촉 부품과 측정된 매체의 호환성을 보장합니다.
- 신뢰성 있는 작동을 위해 측정점과 송신기 사이에 세 밸브 분포기를 설치
- 위치 압력 인터페이스는 위치 영향을 최소화하기 위해 설치 중에 수평
- 주문 시 특수 요구 사항 (진동, 충격, EMI/RFI) 을 지정합니다.
| BP93420XX | 압력 송신기 |
|---|---|
| 코드 | 도표 건설 |
| DII | 차차 압력 송신기 |
| 측정 범위 | 0~10KPa~2MPa |
| 코드 | 전원 공급 |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | 다른 것 |
| 코드 | 출력 신호 |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1~5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| 코드 | 압력 연결 |
| J1 | M20×1.5 남성 |
| J2 | G1/2 남성 |
| J3 | G1/4 남성 |
| J4 | 1/2 NPT 남성 |
| J5 | 다른 것 |
| 코드 | 전기 연결 |
| B1 | 히르슈만 |
| B2 | PG7 플러그 |
| B3 | 밀폐 된 케이블 출력 |
| B4 | 다른 것 |
| 코드 | 압력 유형 |
| D | 차차적 압력 |
