| 원래 장소: | CN |
|---|---|
| 브랜드 이름: | HT |
| 인증: | CE, RoHS |
| 모델 번호: | BP155 |
| 최소 주문 수량: | 1 |
| 가격: | 15 |
| 모델 번호: | BP155 | 측정 매체: | 가스 |
|---|---|---|---|
| 정확도 등급: | 0.25% | 압력 범위: | 0kpa~10kpa...5MPa |
| IP 등급: | IP65 | 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 |
| 주택 자료: | 316L | 장기간 안정성: | 0.1%FS/년 |
| 다이어프램 재료: | 316L | 작동 온도: | -20ºC ~ 80ºC |
| 저장 온도: | -40ºC ~ 120ºC | 출력 신호: | 4 ~ 20MA |
| 공급 전압: | 12~30VDC | 주파수 응답: | 2.4kHz |
| 절연 저항: | 100mΩ 100VDC | ||
| 강조하다: | 4~20mA 압력 센서 0.25% 정확도,IP65 스테인리스 스틸 압력 센서,316L 산업용 압력 센서 |
||

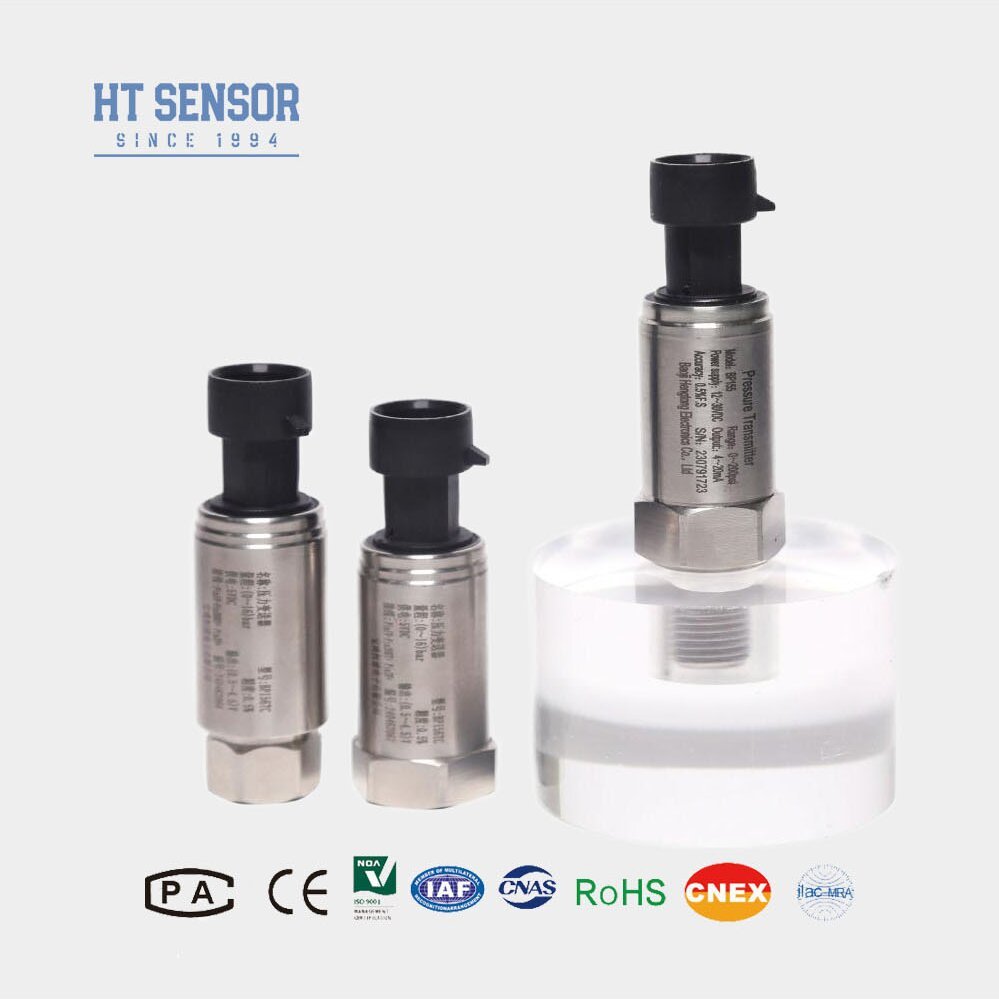

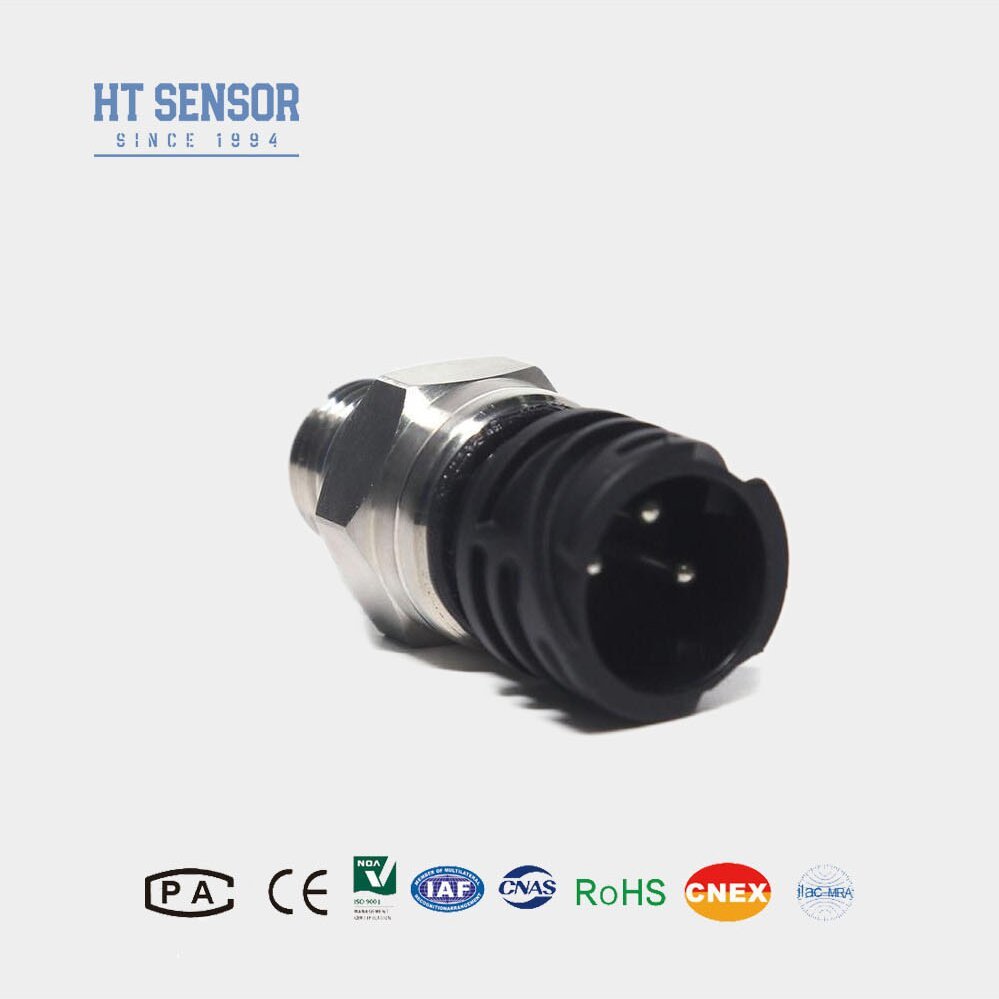

BP155 압력 송신기는 공기 압축기 및 냉각 장비에 특별히 설계된 비용 효율적인 솔루션입니다. 최신 기술을 통합하여내부에서 개발된 고성능 송신기 회로로 구성되어 있습니다이 콤팩트 송신기는 강한 습도 저항과 우수한 반전자 간섭 능력을 제공합니다.엄격한 테스트 및 구성 요소 및 완제품의 노화 선택 프로세스는 안정적인, 신뢰성 있는 성능
| 측정 범위 | 0kPa ~ 10kPa...5MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 & 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 보호등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
| 주문 안내 | |||||||||
| BP15X | 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | M12*1 커넥터 | ||||||
| 7 | 미니 DIN 커넥터 | 8 | 히르슈만 커넥터 | ||||||
| 측정 범위 | 0kPa 10kPa 10MPa | ||||||||
|
(0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4·20mADC | S5 | 020mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5·4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
