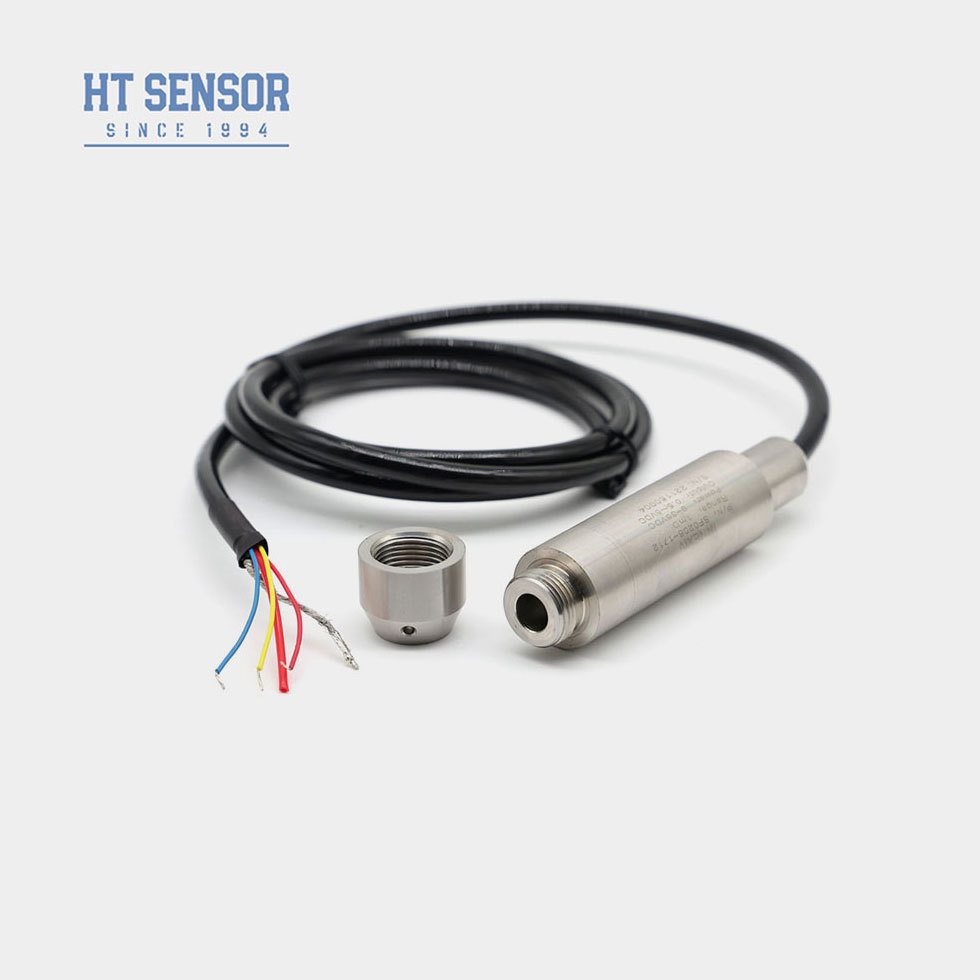

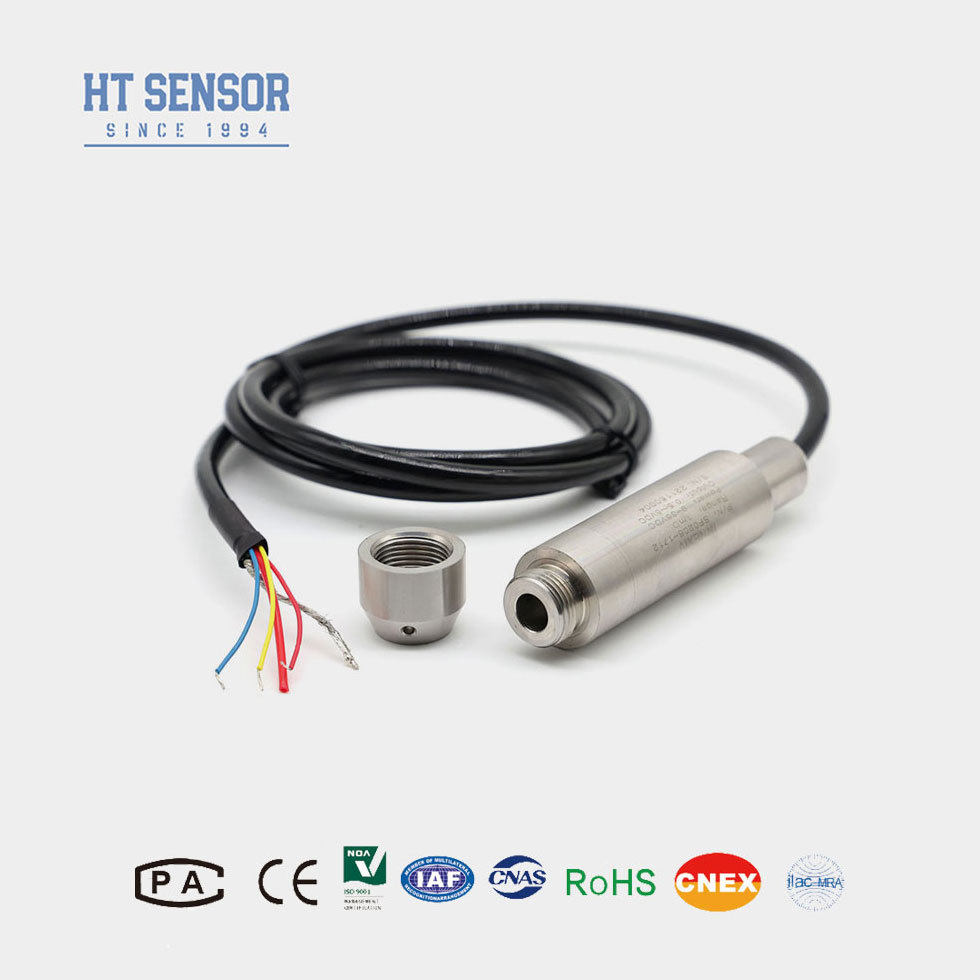

정확한 수위 측정을 위한 HT 시리즈 압전 저항 절연 오일 충전 코어를 갖춘 잠수형 수위 트랜스미터
Product Details
| 압력 범위: | 0-1m-400 Mh2o | 정확도 등급: | 00.25%,00.5% |
|---|---|---|---|
| IP 등급: | IP68 | 순 중량: | 0.3kg |
| 다이어프램 재료: | 316L 스테인리스 스틸 | 주택 자료: | 304S.S |
| 출력 신호: | 4-20MA | 전원 공급 장치: | 24VDC |
| 측정 범위: | 0 ~ 10m… 400m | 과부하 용량: | ≤ 2x 등급 범위 |
| 반복성: | ± 0.03% (타이핑) ± 0.05% FS (Max.) | 작동 온도: | -20~80oC |
| 저장 온도: | -30 ~ 100ºC | 절연 저항: | > = 100mΩ@100vdc |
| 방폭 등급: | ExiaIICT6 | ||
| 강조하다 |
IP68 water level transmitter,400mH2O water level sensor,4-20mA output level transmitter |
||
Product Description
- 다양한 테스트 환경에 적합한 풀 스테인레스 스틸 하우징
- 손쉬운 설치를위한 침지 유형 프로브 측정
- 다양한 출력 신호 옵션
- 폭발 방지 마킹 : exiaiict6
- 높은 보호율 : IP68
- PE 또는 PU 케이블 옵션
- 316LS 및 비발 성 액체와 호환됩니다
- 하수, 산업/도시 물, 탱크, 우물, 강, 해수 및 호수의 수위 모니터링
- 디젤 및 연료 탱크의 연료 수준을 측정합니다
| 측정 범위 | 0 ~ 10m ... 400m |
| 압력 유형 | 게이지 압력, 절대 압력, 밀봉 압력 |
| 초과 적재 | ≤ 2x 등급 범위 |
| 정확도 @ 25ºC | ± 0.25% (타이핑) ± 0.5% (Max.) |
| 반복성 | ± 0.03% (타이핑) ± 0.05% FS (Max.) |
| 히스테리시스 | ± 0.03% (타이핑) ± 0.05% FS (Max.) |
| 장기 안정성 | ± 0.2%fs/년 (Max.) |
| 제로 온도 드리프트 | ± 0.01%FS/ºC (> 100KPA), ± 0.02%FS/ºC (≤100KPA) |
| 스팬 온도 드리프트 | ± 0.01%FS/ºC (> 100KPA), ± 0.02%FS/ºC (≤100KPA) |
| 보상 온도 | 0-50ºC (0-1m. 0-2m); 0-70ºC |
| 작동 온도 | -20 ~ 80ºC |
| 저장 온도 | -30 ~ 100ºC |
| 진동 | 10g, 55Hz ~ 2kHz |
| 주택 자료 | 1cr18ni9ti |
| 다이어프램 재료 | 316L 스테인리스 스틸 |
| 단열성 저항 | > = 100mΩ@100vdc |
| 폭발 방지 등급 | exiaiict6 |
| 보호 등급 | IP67, IP68 |
| O- 링 씰 | 플루오로 고무 |
| 무게 | ~ 0.3kg (케이블없이) |
| 케이블 재료 | 폴리에틸렌, 폴리 우레탄 |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4 ~ 20MA | 12 ~ 30VDC | 2/3/4 와이어 |
| 0 ~ 10/20MA | 3 와이어 | |
| 0/1 ~ 5V | 5VDC | |
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | ||
| RS485 통신 프로토콜 |
- 측정 된 매체가 제품 구성 요소와 호환되는지 확인하십시오
- 측정 된 매체의 밀도를 지정하십시오
- 강력한 전자기/RF 간섭 환경의 경우 세부 정보를 제공하십시오
- 번개 보호 장치를 설치하고 적절한 접지를 보장하십시오
| 암호 | 설명 |
|---|---|
| BH93420 | 압력 송신기 |
| 나 | 측정 범위 : 0 ~ 10m ... 400m |
| D1 | 전원 공급 장치 : 24VDC |
| D2 | 전원 공급 장치 : 5VDC |
| D3 | 전원 공급 장치 : 기타 |
| S1 | 출력 신호 : 4 ~ 20MADC |
| S2 | 출력 신호 : 1 ~ 5VDC |
| S3 | 출력 신호 : 0 ~ 5VDC |
| S4 | 출력 신호 : 0 ~ 10MADC |
| S5 | 출력 신호 : 0 ~ 20MADC |
| S6 | 출력 신호 : 0 ~ 10VDC |
| S7 | 출력 신호 : 0.5 ~ 4.5VDC |
| S8 | 출력 신호 : RS485 |
| G | 압력 유형 : 게이지 압력 |
| 에이 | 압력 유형 : 절대 압력 |
| 에스 | 압력 유형 : 밀봉 된 기준 압력 |
| 01 | 재료 : 304 스테인레스 스틸 |
| 02 | 재료 : 316L 스테인리스 스틸 |
| C1 | 케이블 재료 : PE |
| C2 | 케이블 재료 : PU |
Product Highlights
BH93420I 수중 액체 수준 송신기 BH93420-I는 신호 측정 요소로서 HT 시리즈 압전 분리 오일로 채워진 코어를 사용하는 수위 송신기입니다. 풀 스테인레스 스틸 하우징과 소형 일체형 구조로 설계된 감지 부품은 스테인리스 스틸로 완전히 밀봉되어 우수한 방수 성능을 제공합니다. 이 제품은 엄격한 고온 및 저온 보상 및 노화 테스트를 거쳐 높은 신뢰성과 안정성을 보장합니다. 제품 기능 다양한 테스트 환경에 적합한 풀 스테인레스 스틸 하우징 손쉬운 설치를위한 침지 유형 프로브 측정 다양한 출력 신호 옵션 폭발 방지 마킹 : ...
