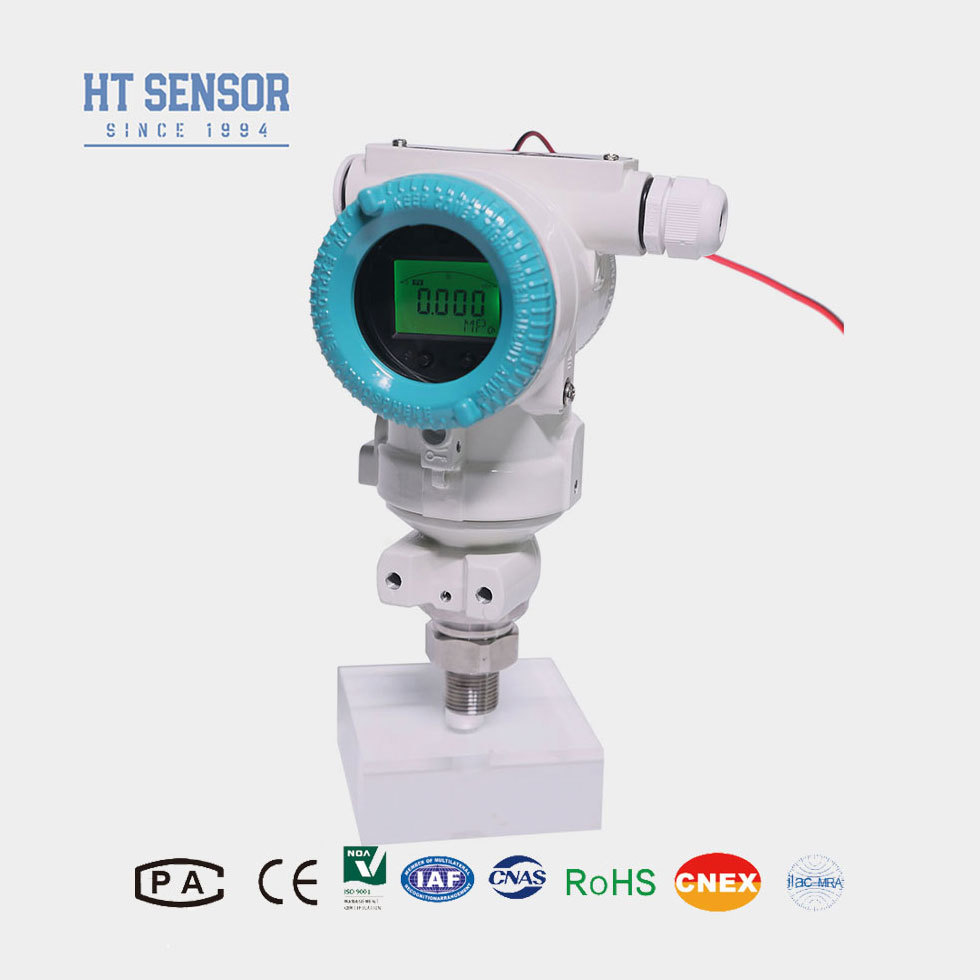

BP93420-III 디지털 압력 송신기 0-100MPa IP65
Product Details
| 모델 번호.: | BP93420-III | 측정 매체: | 액체 |
|---|---|---|---|
| 정확도 등급: | 0.5% | 압력 범위: | -100kpa...0kpa ~10kpa...100MPa |
| IP 등급: | IP65 | 압력 유형: | 측정 압력, 절대 압력, 밀폐 압력 |
| 주택 자료: | 316L | 주파수 응답: | 2.4kHz |
| 무게: | ~1.2kg | 초과 적재: | 정격 범위의 ≤ 1.5 배 |
| 정확도 @ 25ºC: | ± 0.25% (일반) ± 0.5% (최대) | 장기간 안정성: | ± 0.1%fs/년 (일반) ± 0.2%fs/년 (최대) |
| 작동 온도: | -20ºC ~ 80ºC | 저장 온도: | -40ºC ~ 120ºC |
| 절연 저항: | 100mΩ 100VDC | ||
| 강조하다 |
디지털 압력 송신기 0-100MPa,산업용 압력 센서 IP65,보증이 있는 압력 송신기 |
||
Product Description
BP93420III 압력 송신기는 신호 측정에 HT 시리즈 실리콘 피에조레시티브 격리 기름 가득한 코어 기술을 사용합니다.신호 처리 회로는 센서 신호를 표준 출력 신호로 변환합니다엄격한 테스트와 노화 스크리닝은 강력한 반 간섭 능력으로 안정적이고 신뢰할 수있는 성능을 보장합니다.
- 다양한 압력 인터페이스 옵션과 IP65 보호로 넓은 측정 범위
- 표시 기능이 있는 조절 가능한 출력 신호
- 0점과 전체 규모 조정
- 고정밀분산 실리콘 피에조 레시스티브 압력 센서 코어
- 316L 스테인레스 스틸 시스템에서 부식성 없는 가스 및 액체의 측정
- 석유, 화학, 금속, 전력 및 수력 산업
- 가혹한 야외 산업 환경에서의 압력 측정
- 수압 및 공기 제어 시스템
| 매개 변수 | 사양 |
|---|---|
| 측정 범위 | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ≤±0.1%FS |
| 히스테레시스 | ≤±0.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (기반) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 유연 알루미늄 |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~1.2kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| RS485 통신 프로토콜 | 3.6~30V / 배터리 | 4개의 선 |
- 제품 접촉 부품과 중간 호환성을 보장합니다.
- 폭발 방지 모델은 디지털 디스플레이 헤드를 제외합니다.
- LCD/LED 디스플레이를 가진 송신기에는 ≥20VDC 전원 공급이 필요합니다.
- 번개 보호 장치를 설치하고 적절한 지상화를 보장합니다.
- -20oC 이하의 온도에서 EPDM O-ring 밀폐를 지정합니다.
- 기본 케이블 길이: 1.5m (폴리에틸렌 재료)
- 주문에 특별한 요구 사항 (진동, EMI/RFI 등) 을 지정합니다.
| 코드 | 도표 건설 |
|---|---|
| IB | 일반 압력 송신기 |
| 제9조 | 표시 압력 송신기 |
| IE | 충격 저항 항공 압력 송신기 |
| IIC/III | 산업용 일반/디스플레이 압력 전송기 |
| IF | 수분 방지 압력 송신기 |
| IIE/IIIE | 일반/디스플레이 압력 송신기 |
| IN | 에어컨 전용 압력 송신기 |
| IC | 고온 압력 송신기 |
| IQ/IQT | 큰 대막/고온 압력 송신기 |
측정 범위:- 100kPa... 0kPa ~ 35kPa...3.5MPa (0-X) Kpa 또는 MPa (X는 실제 측정 범위를 나타냅니다)
| 코드 | 전원 공급 |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | 다른 것 |
| 코드 | 출력 신호 |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| 코드 | 압력 연결 |
|---|---|
| J1 | M20×15 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | 다른 것 |
| 코드 | 전기 연결 |
|---|---|
| B1 | 히르슈만 |
| B2 | PG7 플러그 |
| B3 | 밀폐 된 케이블 출력 |
| B4 | 2088 산업용 케이스 |
| B5 | 2088 디스플레이가 있는 산업용 케이스 |
| B6 | 다른 것 |
| 코드 | 압력 유형 |
|---|---|
| G | 가이드 압력 |
| A | 절대적 압력 |
| S | 밀폐 된 기준 압력 |
