산업용 용도로 120m 최대 범위의 고정도의 레이더 레벨 미터
Product Details
| 강조하다 |
radar level meter 120m range,industrial radar level sensor,pressure transmitter with high accuracy |
||
|---|---|---|---|
Product Description

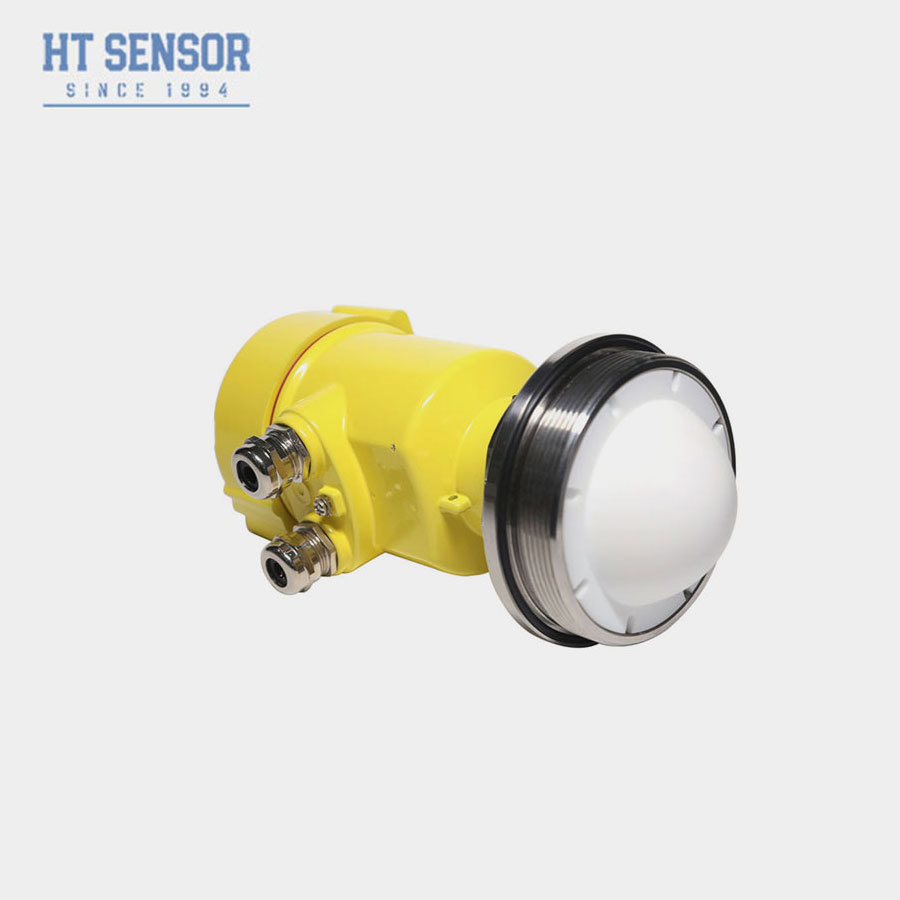

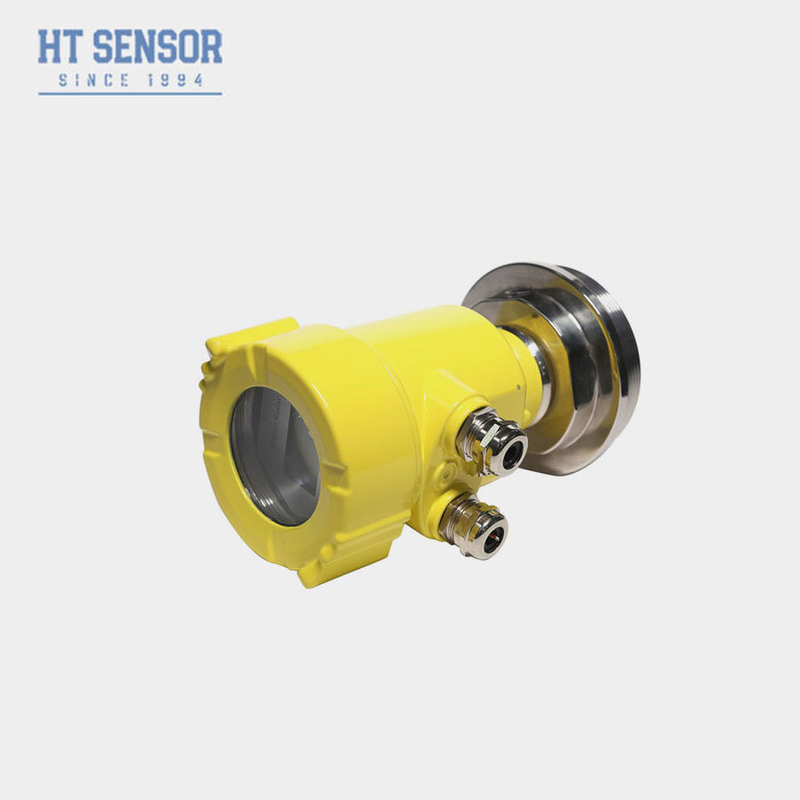

80G 레이더 레벨 미터
생산은 다음과 같습니다:
76-81GHz 주파수 조절 연속파 (FMCW) 레이더 제품은 4선 및 2선 응용 프로그램을 지원합니다. 여러 모델로 최대 범위는 120m에 도달 할 수 있습니다.그리고 맹점은 10cm 정도입니다.더 높은 작동 주파수와 짧은 파장 때문에, 그것은 고체 응용 프로그램에 특히 적합합니다. 렌즈를 통해 전자기파를 방출하고 수신함으로써,먼지가 많고 온도가 심한 환경 (+200°C까지) 에서 독특한 장점을 제공합니다.도구는 플랜지 또는 스레드 설치 옵션을 제공하여 설치가 간단하고 편리합니다.
장점:
자발적으로 개발된 CMOS 밀리미터 파동 RF 칩을 기반으로 보다 컴팩트한 RF 아키텍처, 더 높은 SNR 및 더 작은 맹주 영역이 실현됩니다.
5GHz 작업 대역폭은 제품을 더 높은 측정 해상도와 측정 정확도로 사용할 수 있습니다.
가장 좁은 안테나 빔 각도는 3°이며, 설치 환경의 간섭은 기기에 덜 영향을 미치며 설치가 더 편리합니다.
더 짧은 파장은 고체 표면에 더 나은 반사 특성을 가지고 있으므로 특수 보편적 플랜지를 사용할 필요가 없습니다.
현장 직원의 유지보수 작업을 용이하게 하기 위해 휴대 전화 블루투스 디버깅을 지원 합니다.
기술:
설치:
설치 시 두 가지 점에 주의를 기울여야 합니다. 대상 재료 레벨을 목표로 하고 재료 레벨의 수직 인센션을 보장하려고 노력하십시오. 거짓 음향을 피하십시오.다음의 전형적인 근로 조건 참조.
계단이나 계단과 같은 빔 범위 내에서 장애물이 없도록 하십시오.
기기 설치 위치의 스케마
도구는 컨테이너 벽에서 적어도 20cm 떨어져 설치되어야합니다, 그렇지 않으면 잘못된 판정을 생성 할 가능성이 있습니다.
컨테이너 벽에서 적어도 20cm 설치
장치는 안테나 빔이 피드 포트를 피하는 것을 보장해야합니다. 그림과 같이
안테나 빔은 공급 포트를 피합니다.
피침 모양 용기 는 빔이 탱크 바닥에 직접 향하도록 해야 합니다. 그렇지 않으면 탱크 바닥의 측정 결과는 정확 하지 않을 수 있습니다.
피침형 탱크는 빔이 직접 탱크 바닥으로 향하는 것을 보장해야합니다.
제품 배선
단일 챔버 하우징과 24VDC 전원 공급 장치의 2선 제품의 배선 도표
두 개의 유선 제품들의 스케마
24VDC 전원 공급 장치 (4-20mA) 와 함께 단일 챔버 하우스의 배선 도표
4 와이어 시스템의 적용에서, 24v 전원 공급 터미널 외에도, 4-20mA 아날로그는 별도의 두 터미널입니다
24VDC 전원 공급 장치 (RS485) 및 4선 제품으로 구성된 단일 칸막이의 배선 도표
4선 시스템의 적용에서, 24v 전원 공급 터미널 외에도, RS485 아날로그는 별도의 두 터미널입니다
220V AC 전원 공급 (4-20mA) 및 4 개의 유선 제품과 함께 두 개의 챔버 껍질의 배선 다이어그램
4-20mA가 출력되지 않을 때 4 와이어 시스템의 적용에서 3 및 4는 단축됩니다.
