19mm 고 민감성 선형 출력 산업용 피오레시스티브 확산 실리콘 압력 센서
Product Details
| 소재: | 316L | 민 범위: | -100Kpa |
|---|---|---|---|
| 최대 범위: | 60MPa | 공급: | 1.5mA |
| 출력: | 100mv+-30mv | 선택 가능합니다: | 4색 실리콘 와이어 또는 금으로 칠한 핀 |
| 모델: | HT19 | 높은: | 15 밀리미터 |
| 석유: | 확산 실리콘 | 가닥: | 아니 |
| 강조하다 |
19mm industrial pressure sensor,high sensitivity silicon pressure sensor,linear output piezoresistive sensor |
||
Product Description

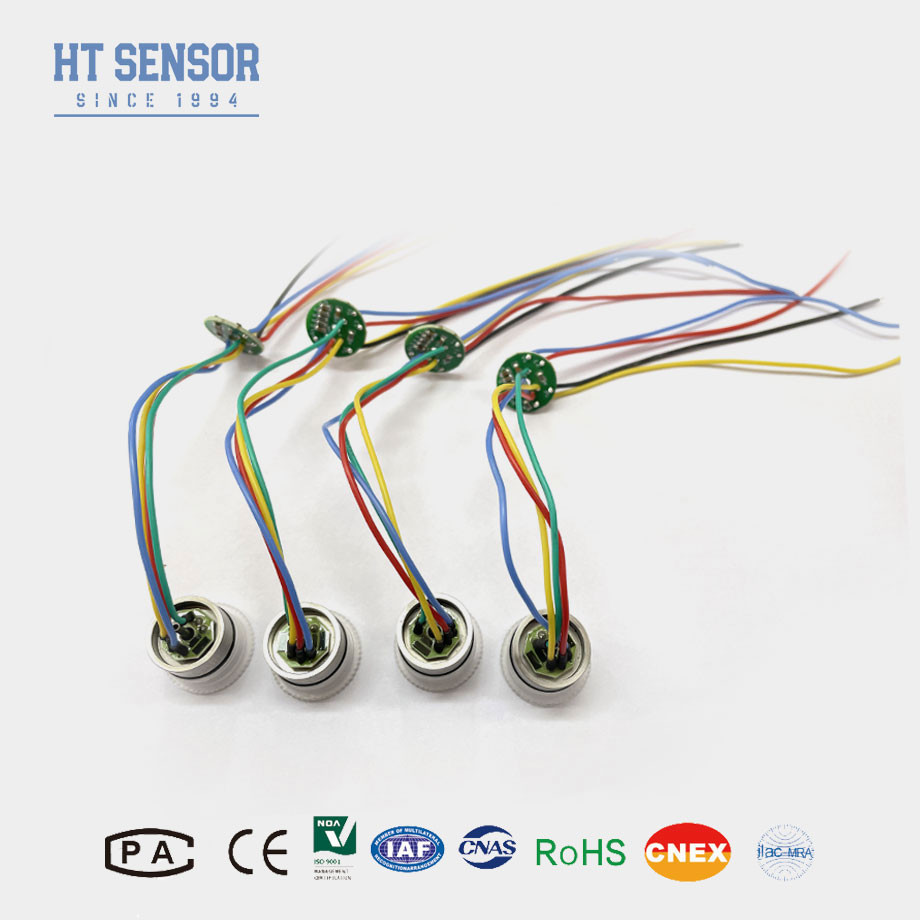

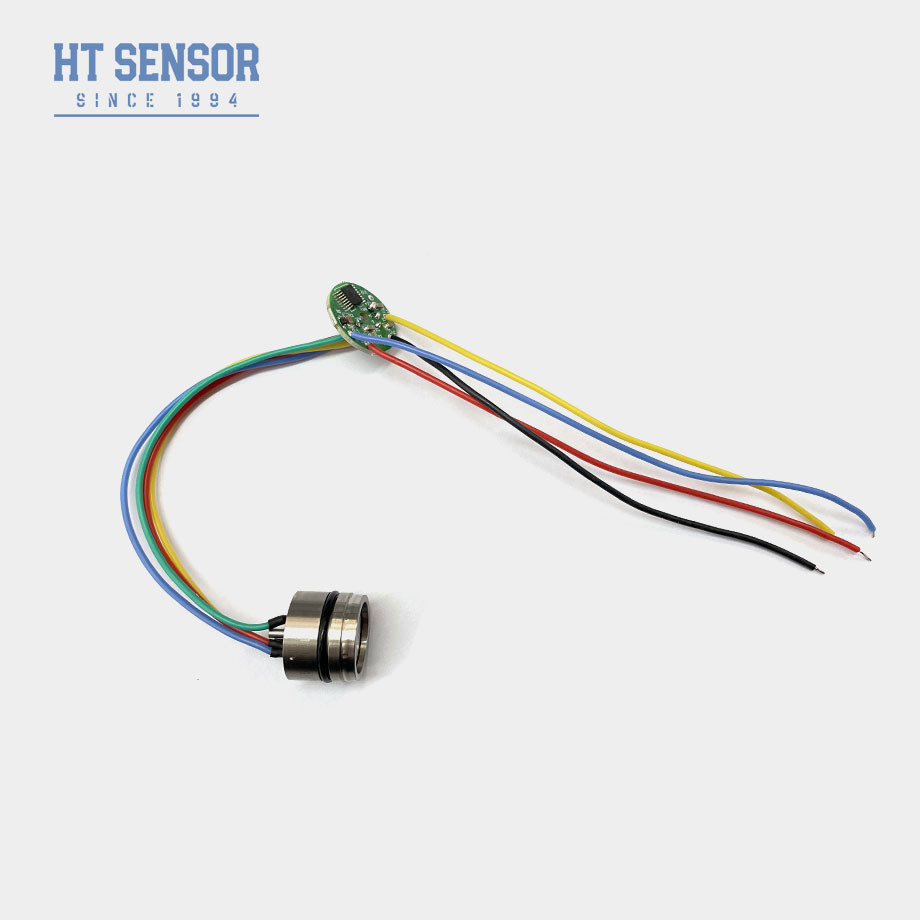

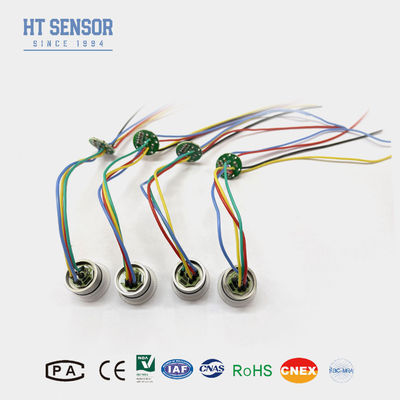

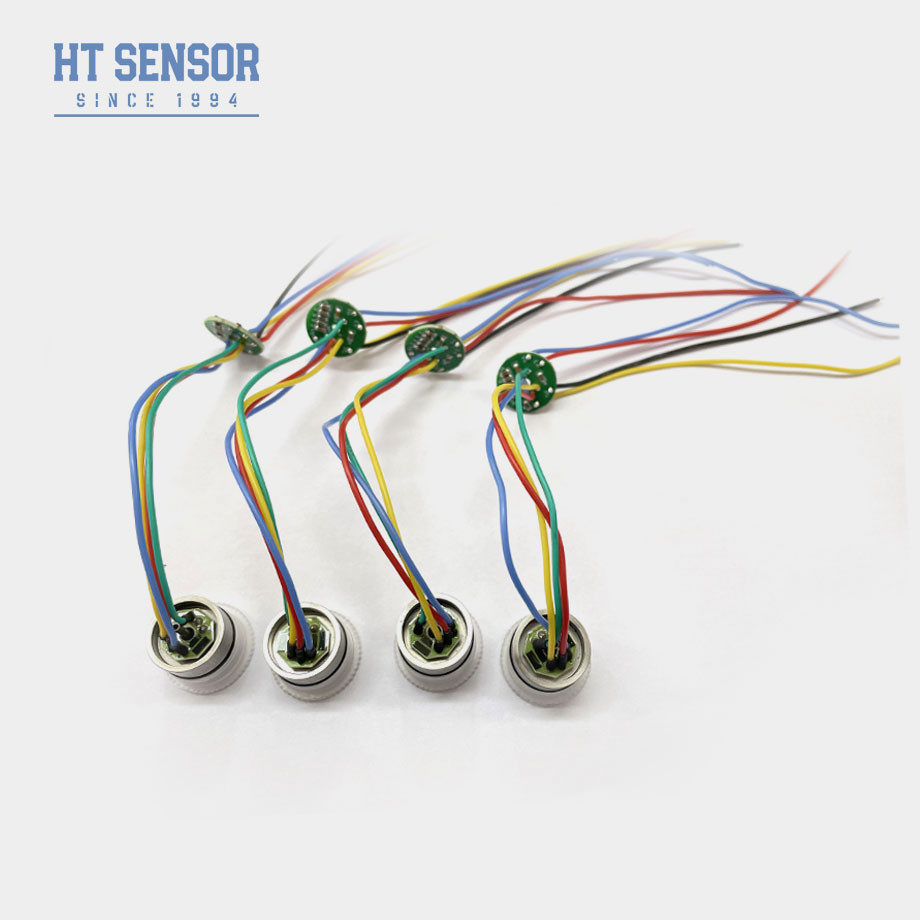

19mm 분산 실리콘 압력 센서
실리콘 압력 센서 도입:
HT19 피에조레시스티브 실리콘 압력 센서, 주요 구성 요소는 높은 안정성 디푸스 실리콘 센서 요소입니다.이것은 반도체 기반의 장치로 기계적 압력을 전기 신호로 변환하여 실리콘의 피에조 저항 효과를 활용합니다.그것은 높은 민감성, 소형화 잠재력 및 비용 효율성으로 인해 산업, 자동차, 의료 및 소비자 응용 분야에서 널리 사용됩니다.
제품의 특징실리콘 압력 센서:
- 높은 민감도: 압력 변화의 세분 (예를 들어, <1 mbar) 을 감지합니다.
- 선형 출력: 압력 변동에 대한 잘 특징화된 반응.
- 컴팩트 크기: MEMS 기술은 작은 시스템으로 통합 할 수 있습니다.
신청서 시리콘 압력 센서:
산업: 프로세스 제어, HVAC 시스템.
자동차: 타이어 압력 모니터링 (TPMS), 엔진 분포 감지.
의료, 혈압 측정기, 호흡기
소비자 전자제품: 스마트폰, 웨어러블 기기의 고도 측정기
실리콘 압력 센서의 전기 데이터
공급:1.5mADC 입력 임피던스:3KΩ~6KΩ
출력 임피던스:2.5KΩ~6KΩ 단열 저항:≥100MΩ/50VDC
단열 전압: 500VAC 가구와 전기 연결 사이 손상을 일으키지 않습니다
중간 호환: 316L 스테인리스 스틸과 호환되는 액체, 가스
실리콘 압력 센서의 성능 사양
| 매개 변수 |
범위:0~10KPa,20KPa, 35KPa,100KPa,200KPa,350KPa, 700KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 전형적 | 맥스 | 단위 | ||
| 압력 비선형성 |
±0.15 |
±0.3 | % F.S | |
| 압력 반복성 및 히스테레스 | 0.02 | 0.05 | % F.S | |
| 0 출력 | 0±1 | 0±2 | mV | |
| 스판 출력 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35KPa | 100±10 | 100±30 | mV | |
| 온도 오류 0 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 온도 오류 범위 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 증거 압력 | 3X 등급 범위 또는 120MPa, 그 중 어느 것이 적느냐 | ------- | ||
| 작동 온도 범위 | -20~80 | °C | ||
| 보상 온도 범위 | 0~70, 0~50 (범위≤20KPa) | °C | ||
| 저장 온도 범위 | -40~125 | °C | ||
참고:상태의 이상 매개 변수:공급: 1.5mA 온도: 25°C
차원
참고:
1. 필요한 공기 밀착성을 달성하기 위해 조립 중에 코어 크기와 송신기 하우징 사이의 적합성에주의를 기울여
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
