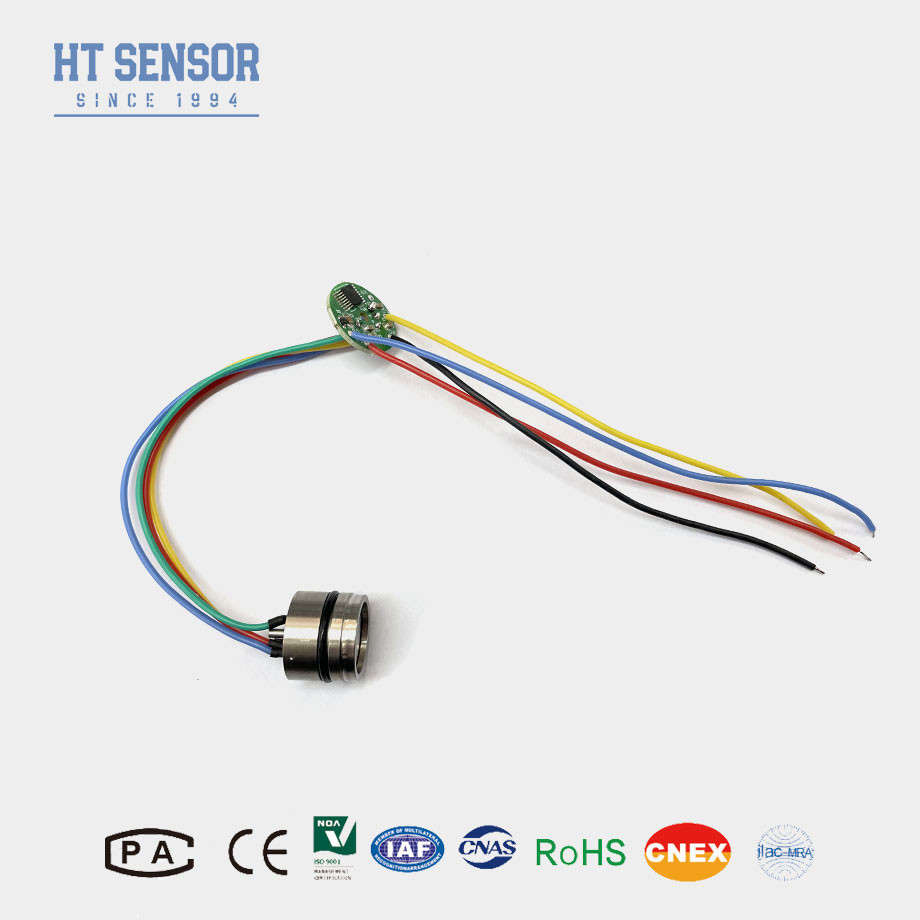

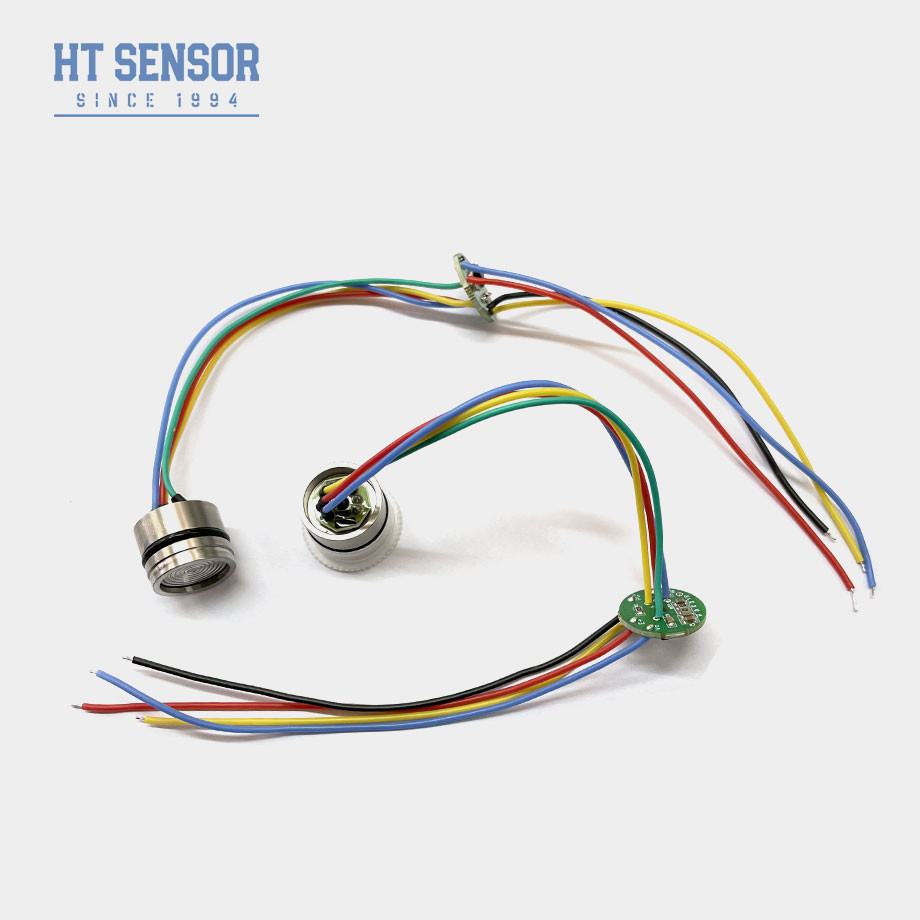

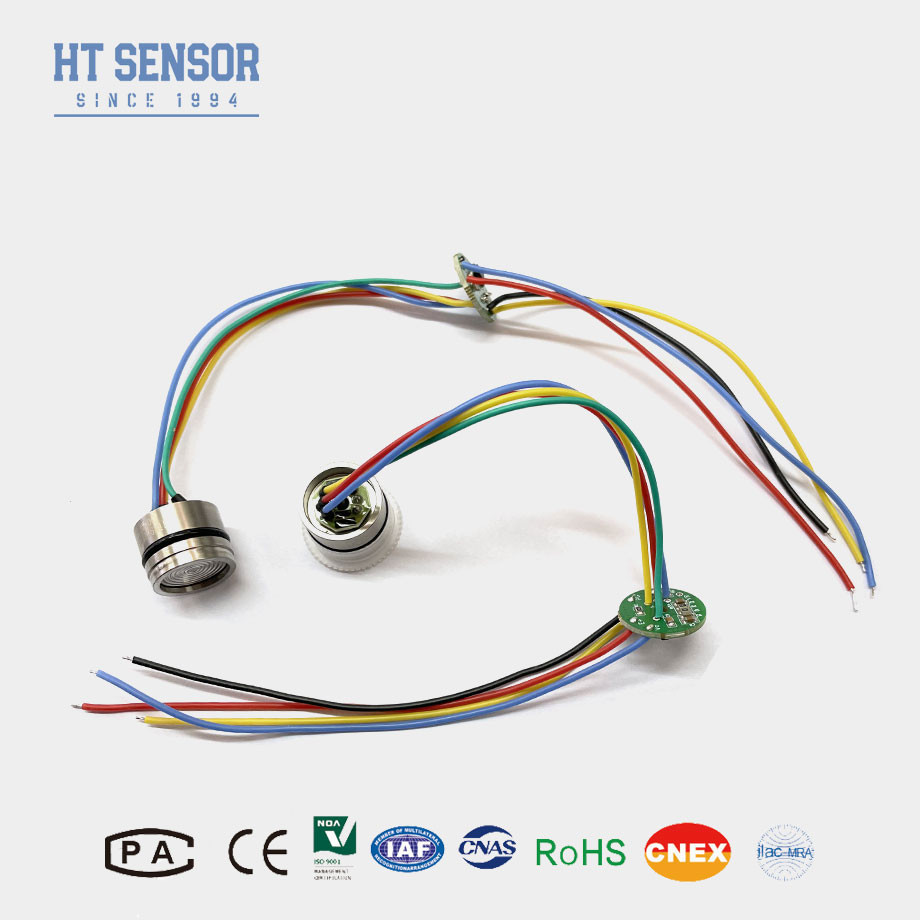

19mm 고 민감성 피에조레시스티브 디프루스 실리콘 압력 센서
Product Details
| 소재: | 316L | 민 범위: | -100Kpa |
|---|---|---|---|
| 최대 범위: | 60MPa | 공급: | 1.5mA |
| 출력: | 100mv+-30mv | 선택 가능합니다: | 4색 실리콘 와이어 또는 금으로 칠한 핀 |
| 모델: | HT19 | 높은: | 12mm |
| 석유: | 확산 실리콘 | 가닥: | 아니 |
| 강조하다 |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description
19mm 분산 실리콘 압력 센서
실리콘 압력 센서 도입:
HT19 피에조레시스티브 실리콘 압력 센서, 주요 구성 요소는 높은 안정성 디푸스 실리콘 센서 요소입니다.이것은 반도체 기반의 장치로 기계적 압력을 전기 신호로 변환하여 실리콘의 피에조 저항 효과를 활용합니다.그것은 높은 민감성, 소형화 잠재력 및 비용 효율성으로 인해 산업, 자동차, 의료 및 소비자 응용 분야에서 널리 사용됩니다.
제품의 특징실리콘 압력 센서:
- 높은 민감도: 압력 변화의 세분 (예를 들어, <1 mbar) 을 감지합니다.
- 선형 출력: 압력 변동에 대한 잘 특징화된 반응.
- 컴팩트 크기: MEMS 기술은 작은 시스템으로 통합 할 수 있습니다.
신청서 시리콘 압력 센서:
- 가스 및 액체의 측정 압력
- 석유 채굴
- 물 공급, 도시 온도 공급
- 프로세스 제어 시스템
- 항공 및 항해 검사
- 수압
실리콘 압력 센서의 전기 데이터
공급:1.5mADC 입력 임피던스:3KΩ~6KΩ
출력 임피던스:2.5KΩ~6KΩ 단열 저항:≥100MΩ/50VDC
단열 전압: 500VAC 가구와 전기 연결 사이 손상을 일으키지 않습니다
중간 호환: 316L 스테인리스 스틸과 호환되는 액체, 가스
실리콘 압력 센서의 성능 사양
| 매개 변수 |
범위:0~10KPa,20KPa, 35KPa,100KPa,200KPa,350KPa, 700KPa, 1MPa, 2MPa3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa,60 MPa,100 MPa |
|||
| 전형적 | 맥스 | 단위 | ||
| 압력 비선형성 |
±0.15 |
±0.3 | % F.S | |
| 압력 반복성 및 히스테레스 | 0.02 | 0.05 | % F.S | |
| 0 출력 | 0±1 | 0±2 | mV | |
| 스판 출력 | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35KPa | 100±10 | 100±30 | mV | |
| 온도 오류 0 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 온도 오류 범위 | ≤20KPa | ± 1 | ±2 | % F.S |
| ≥35KPa | ±0.5 | ± 1 | % F.S | |
| 증거 압력 | 3X 등급 범위 또는 120MPa, 그 중 어느 것이 적느냐 | ------- | ||
| 작동 온도 범위 | -20~80 | °C | ||
| 보상 온도 범위 | 0~70, 0~50 (범위≤20KPa) | °C | ||
| 저장 온도 범위 | -40~125 | °C | ||
참고:상태의 이상 매개 변수:공급: 1.5mA 온도: 25°C
차원
참고:
1. 필요한 공기 밀착성을 달성하기 위해 조립 중에 코어 크기와 송신기 하우징 사이의 적합성에주의를 기울여
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
FQA:
1질문: 압력 센서의 특징은 무엇일까요?
A: 높은 정확성, 내구성, 그리고 뛰어난 성능
2.Q: 나는 특수 사양을 사용자 정의 할 수 있습니까?
A: 예, 우리의 엔지니어는 특정 요구 사항을 충족 할 수있는 제품을 조정 할 수 있습니다. 우리는 OEM 및 ODM 서비스를 제공합니다
3.Q: 당신의 생산 능력은 무엇입니까?
A: 우리 제조 시설은 한 달에 최대 3만 개의 압력 센서를 생산할 수 있습니다.원활한 생산 및 배달 스케줄을 보장하기 위해 사전에 판매 팀과 연락하는 것이 좋습니다.
4.Q: 일반적인 배송 기간은 얼마입니까?
A: 표준 모델의 경우 5 ~ 8 일. 사용자 정의 제품은 다를 수 있습니다.
5질문: 상품 가격과 할인?
A: 대량 주문 또는 장기 파트너에 대한 할인과 함께 경쟁력 있는 가격
6.Q: 당신의 제품의 보증은 무엇입니까? 그리고 판매 후 서비스?
A: 우리의 보증 기간은 출하 후 24 개월이며, 우리의 판매 후 24 시간 내에 귀하의 질문에 응답 할 것입니다, PC 네트워크로 원격 지침은 항상 제공됩니다.
