HT26V 석유화학 금속공학 전력 및 수리학 응용용 실리콘 압력 센서
Product Details
| 소재: | 316L | 민 범위: | 10kPa |
|---|---|---|---|
| 최대 범위: | 40Mpa | 공급: | 1.5mA |
| 출력: | 100mv+2mv | 선택 가능합니다: | 4색 실리콘 와이어 또는 금으로 칠한 핀 |
| 모델: | HT26V | 석유: | 확산 실리콘 |
| 힘: | 10VDC | ||
| 강조하다 |
수리학 실리콘 압력 센서,금속 공학 실리콘 압력 센서,석유화학 실리콘 압력 센서 |
||
Product Description

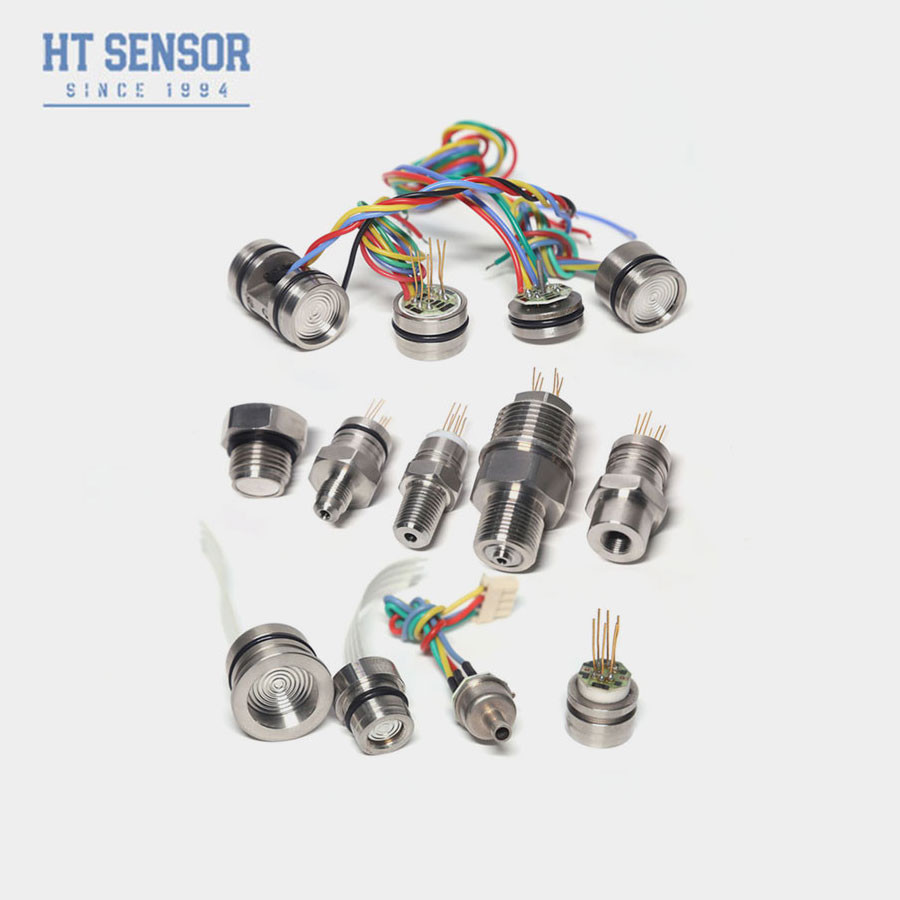

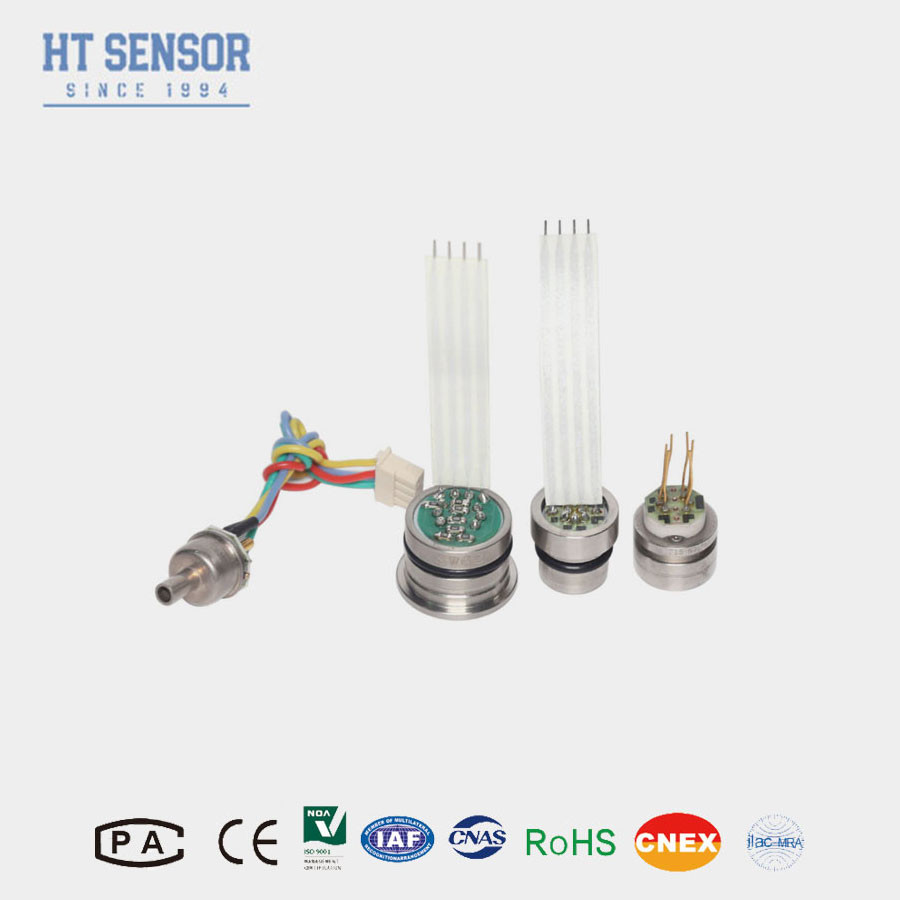

HT26V 분산 실리콘 압력 센서 피에조레시스트 압력 센서
실리콘 압력 센서 도입:
HT26V는 압력 감지 요소로 내장된 고민성 피에조 레시스티브 실리콘 칩이다. 압력은 오일 충전기를 통해 전달된다.상류 분리 대막 완전히 측정되는 매체에서 압력 칩을 고립설치가 쉽죠.
일정한 전압 10V 전원 공급, 100mv 출력, 넓은 온도 보상, 레이저 저항 조정, 좋은 안정성, 높은 신뢰성
제품의 특징실리콘 압력 센서:
1첨단 기술과 316L 스테인리스 스틸 가구를 이용합니다.
2탁월한 신뢰성, 반복성, 안정성
3높이 7mm, 사용자 정의
신청서시리콘 압력 센서:
1316L 스테인리스 스틸 호환성으로 부식적이지 않은 가스 및 액체 압력을 측정하기에 적합
2석유, 화학, 금속, 전력 및 수리학 등 다양한 산업 공정 현장에서 적용됩니다.
3해양 및 항공 산업에 사용됩니다.
4.수압 및 공기 제어 시스템에 적합합니다.
실리콘 압력 센서의 전기 데이터
공급:10VDC 입력 임피던스:3KΩ~6KΩ
출력 임피던스:2.5KΩ~6KΩ 단열 저항:≥100MΩ/50VDC
격리 전압: 500VAC 가구와 전기 연결 사이 손상을 일으키지 않습니다
중간 호환: 316L 스테인리스 스틸과 호환되는 액체, 가스
실리콘 압력 센서의 성능 사양
| 성능 파라미터: | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS | |||||
| 유형 | 맥스 | 단위 | ||||
| 선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 보상된 임시 | ≤20KPa | 050 | °C | |||
| ≥35kPa | 070 | °C | ||||
| 작동 온도 | - 2080 | °C | ||||
| 저장 온도 | -40~125 | °C | ||||
| 허용되는 과부하 | 전체 규모의 3배 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||||
| 채우기 매개체 | 실리콘 오일 | |||||
| 무게 | 25g | |||||
| 매개 변수는 다음과 같은 조건에서 시험합니다: 10V의 일정한 전압과 25°C의 주변 온도 | ||||||
