10KPa~70MPa 실리콘 압력 센서 피에조레시스티브 압력 센서
Product Details
| 모델 번호: | HT19V | 스레드 유형: | 아니 |
|---|---|---|---|
| 와이어링 형식: | 4선 | 측정 매체: | 가스와 액체 |
| 범위: | 0-10kpa~60mpa | 출력: | MV |
| 유압식: | G/A/S | 공급: | 5-10VDC |
| HS 코드: | 9026209090 | 공급 능력: | 20000pcs/월 |
| 종류: | 압저항 압력 센서 | 소재: | 스테인리스 스틸 |
| 사용자 정의: | OEM 및 ODM 사용 가능 | ||
| 강조하다 |
10kPa 실리콘 압력 센서,피에조레시스티브 실리콘 압력 센서,70MPa 실리콘 압력 센서 |
||
Product Description

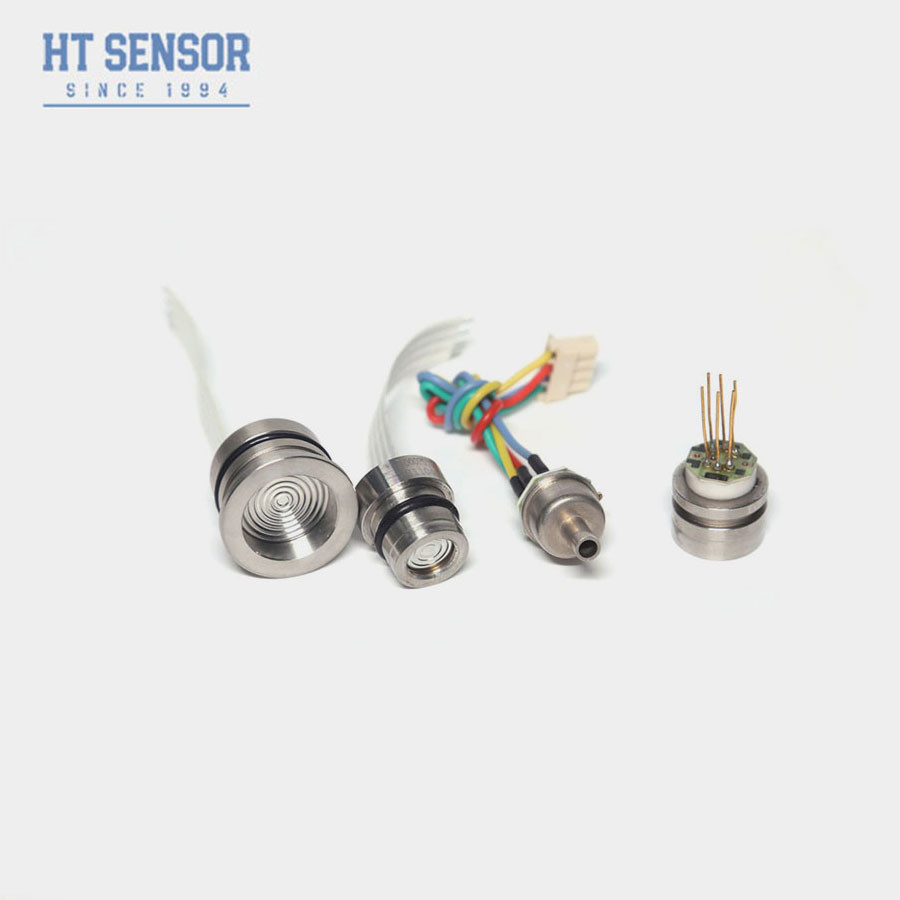

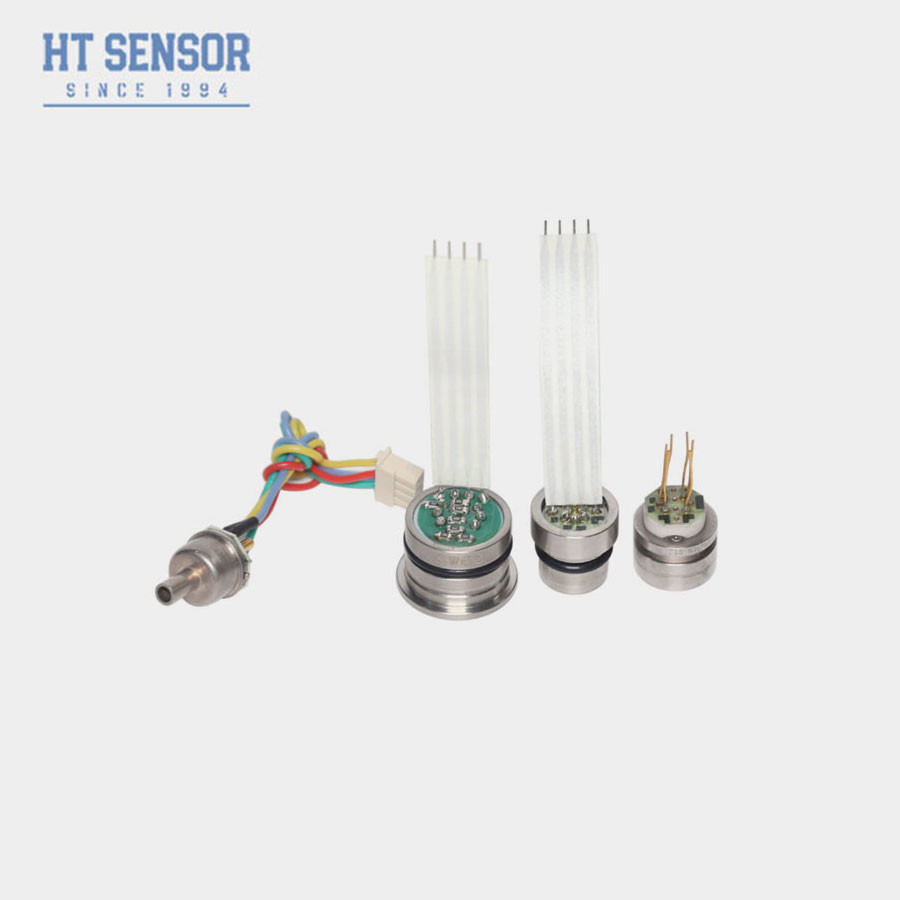

HT19V 피에조레시스티브 실리콘 압력 센서
실리콘 압력 센서 도입:
HT19 실리콘 피에조 레시스티브 압력 센서의 핵심은 매우 안정적인 유분 실리콘 원소입니다. 그것은 작은 프로파일, 미디어 호환,316L 스테인리스 스틸 하우스 안에 포장된 피에조레시스티브 실리콘 압력 센서HT19V 보상 된 것은 용접 가능한 패키지 또는 1/4 및 1/8NPT, 1/4BSP 및 사용자 지정 프로세스 픽팅과 같은 다양한 스레드 피팅으로 제공됩니다.
넓은 온도 구역 보상, 레이저 저항 조정, 안정적인 제품 성능과 높은 신뢰성을 보장하기 위해 노화 테스트
제품 특성의 피에조레시스티브 실리콘 압력 센서
• O 반지 밀폐를 장착 할 수 있습니다.
• 스테인레스 스틸 수습 표면
• 증폭
• ASIC 정렬
• 절대적, 밀폐 된 가이드
• 케이블 옵션
신청서시리콘 압력 센서:
1부식 가스와 액체의 압력을 측정하기에 적합하며 316l 스테인레스 스틸과 호환됩니다.
2. 압력을 모니터링하고 제어하기 위해 프로세스 제어 시스템에서 사용됩니다.
전기 성능시리콘 압력 센서:
1전원 공급: ≤10VDC
2.공용 모드 출력 전압: 입력 전압의 50% (보통)
3.입력 저항: 4KΩ ~ 20KΩ
4출력 저항:2.5KΩ~6KΩ
5전기 연결: 100mm 높은 온도 전선, 리본 케이블
| 성능 매개 변수시리콘 압력 센서:. | ||||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | |||||
| 유형 | 맥스 | 단위 | ||||
| 비선형성 | ±0.15 | ±0.3 | % F.S | |||
| 반복 가능성 | 0.05 | 0.1 | % F.S | |||
| 히스테레시스 | 0.05 | 0.1 | % F.S | |||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |||
| 전체 규모 출력 | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| 제로 오프셋 템퍼 | ≤20KPa | ± 1 | ±25 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 풀 스케일 온도. 드리프트 | ≤20KPa | ± 1 | ±2 | % F.S | ||
| ≥35kPa | ±0.8 | ± 15 | % F.S | |||
| 보상된 임시 | ≤20KPa | 0~50 | oC | |||
| ≥35kPa | 0~70 | oC | ||||
| 작동 온도 | -20~80 | oC | ||||
| 저장 온도 | -40~125 | oC | ||||
| 허용되는 과부하 | 전체 규모의 3 배 또는 120MPa 사이의 작은 값을 가져 | |||||
| 폭발 압력 | 전체 규모의 5배 | |||||
| 장기적 안정성 | 0.2 % | F.S/년 | ||||
| 디아프라그마 재료 | 316L | |||||
| 단열 저항 | 100VDC ≥200MΩ | |||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||||
| 충격 | 100g, 11ms | |||||
| 반응 시간 | ≤1ms | |||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||||
| 채우기 매개체 | 실리콘 오일 | |||||
| 무게 | ~ 28g | |||||
| 매개 변수는 다음 조건에서 시험한다. 10V @ 25oC | ||||||
| 도표 건설시리콘 압력 센서 | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| 전기 연결 및 보상시리콘 압력 센서 |
|
|
| 선택 예제 |
