BP156 산업용 실리콘 압력 센서 정확성 및 내구성
Product Details
| 모델 번호: | BP156 | 맞춤형: | 맞춤형 |
|---|---|---|---|
| 보호 등급: | IP65 | 보상온도: | -20~70C |
| 하우징 소재: | 304SS 또는 316SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 사양: | 분산 실리콘 압력 센서 | 원산지: | 바오지, 중국 |
| HS 코드: | 9026201090 | 공급 능력: | 2000PCS/Month |
| 구조형: | 용접됩니다 | 측정 매체: | 액체 또는 가스 |
| 정확도 급: | 00.25%, 0.5% | 압력 범위: | 0kpa~10kpa...10MPa |
| 전자 연결: | M12 4핀 | ||
| 강조하다 |
정밀 실리콘 압력 센서,산업용 실리콘 압력 센서 |
||
Product Description

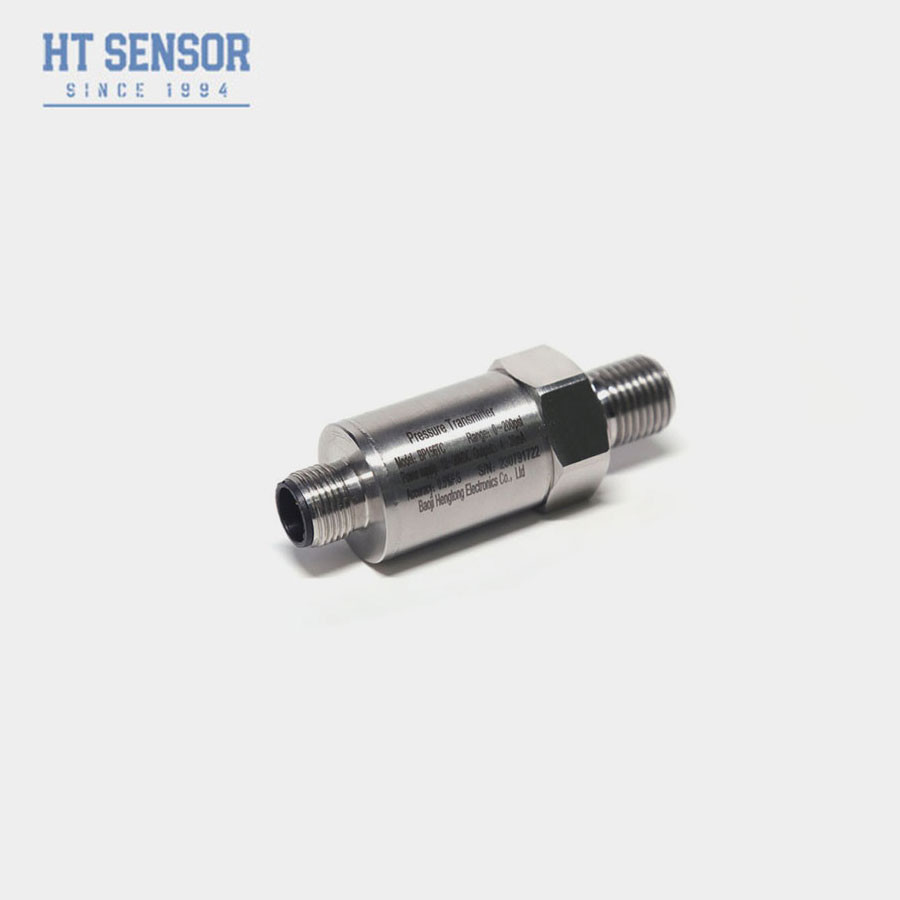

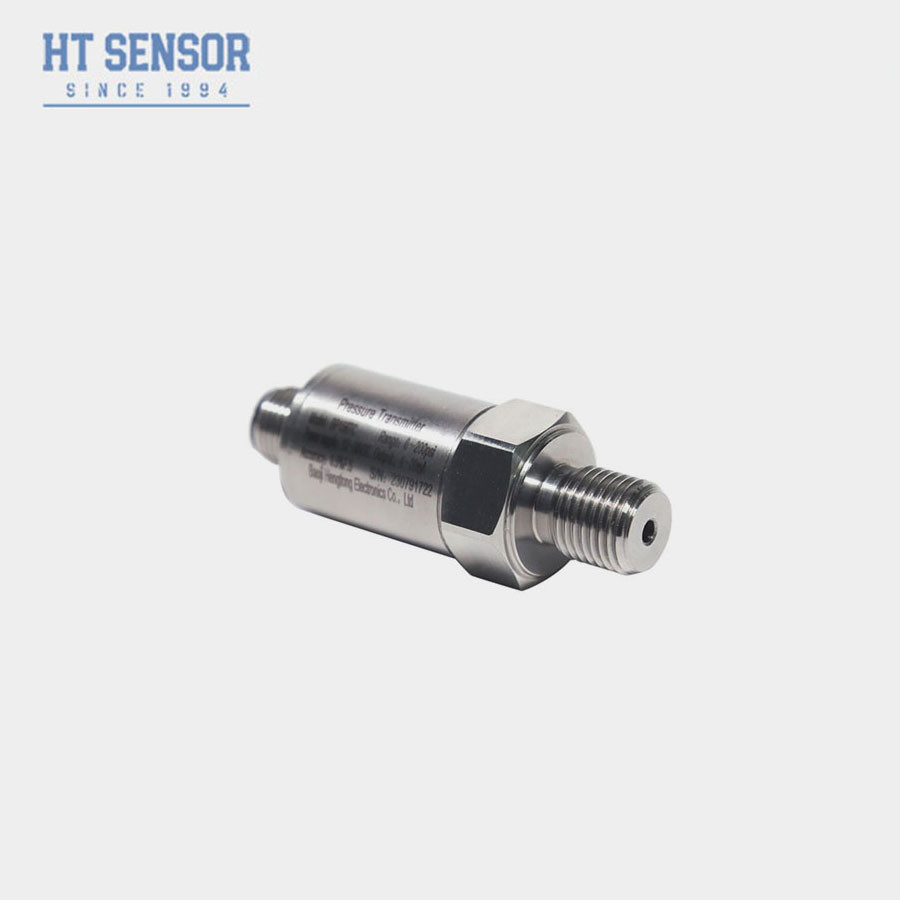

BP156 실리콘 압력 센서
실리콘 압력 센서 도입:
BP156 실리콘 압력 센서는 HT 시리즈 실리콘 압력 내성 격리막 기름으로 채워진 코어를 신호 측정 요소로 사용합니다.신호 처리 회로는 스테인리스 스틸 하우징 내부에 위치, 센서 신호를 표준 출력 신호로 변환합니다. 해양 및 항공 산업에 적용됩니다. 석유, 화학, 금속, 발전 및 수리 등 산업 현장 공정에서 사용됩니다.
제품 특징:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
2. IP65 보호 등급 스테인리스 스틸 구조
3.내구성 있는 스테인리스 스틸 건축
4- 디지털보상 기술
응용 프로그램:
1. 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다..
성능 파라미터:
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
선택 예제:
주문 팁:1제품을 선택할 때 측정되는 매체는 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때, 폭발 방지형 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3LCD 또는 LED 디스플레이 헤드를 갖춘 송신기를 주문할 때 송신기의 전원 공급량은 20VDC 이하가 되어서는 안 됩니다.
4제품의 신뢰할 수있는 작동을 보장하기 위해 사용자는 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 신뢰할 수 있도록 보장해야합니다.
5. 플루오로 고무 O 링의 명목 작동 온도 범위는 -20oC에서 250oC입니다. 제품의 작동 온도가 -20oC 이하라면 EPDM O 링 밀폐를 선택해야합니다.
6. 기본 케이블 길이는 1.5m입니다, 세 가지 재료에서 사용할 수 있습니다. 지정되지 않은 경우, 그것은 폴리에틸렌 케이블 재료와 함께 제공 될 것입니다. 다른 케이블 재료를 필요로 하는 경우,순서로 정해 주세요.
| 주문 안내서: | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
FAQ
Q: 제조사인가요?
A: 예, 우리는 50 년 이상 전문 센서 제조업체입니다! 우리의 기술 팀은 20 개 이상의 엔지니어가 있습니다.
Q: OEM 서비스를 받을 수 있나요?
A: 네, 우리는 여러분의 회사 정보와 로고를 센서에 붙일 수 있습니다.
Q: 제가 분배자가 될 수 있나요?
A: 예, 우리는 해외 시장에서 유통자를 찾고 있습니다.
Q: 당신의 납품 시간은 얼마입니까?
A: 일반적으로 7-10days. 양 100pcs 이상, 추가 3-5 일 필요.
구매 가이드
가장 적합한 센서를 추천하려면 아래 정보를 알려주십시오.
1작업 온도: -40~+125°C
2테스트 범위?
3출력: 4-20mA, RS485 또는 다른?
4스ikulu: G1/4, 1/4NPT, R1/4, M20 * 1.5?
5전기 연결: DIN43650, 패커드, 직접 리드?
6주문량: ?
