2 스위치 디스플레이 가이드 구조 높은 / 낮은 및 높은 / 높은 알람을 가진 산업 디지털 가이드
제품 세부정보
| 모델 번호: | BPK-IV | 적용: | 산업 |
|---|---|---|---|
| 구조: | 디스플레이 계측기 | 운송 패키지: | 판지를 가진 표준 수출 패킹 |
| 원산지: | 바오지, 중국 | 보증: | 2년이요 |
| 측정 범위: | 중압 산업 | 스위치: | 2 스위치 |
| 강조하다 |
디스플레이 구조 산업용 디지털 가이저,2 Switch Industrial Digital Gauges |
||
제품 설명
제품 설명
높은/낮은 및 높은/높은-높은 경보 스위치와 함께 산업용 디지털 가이드

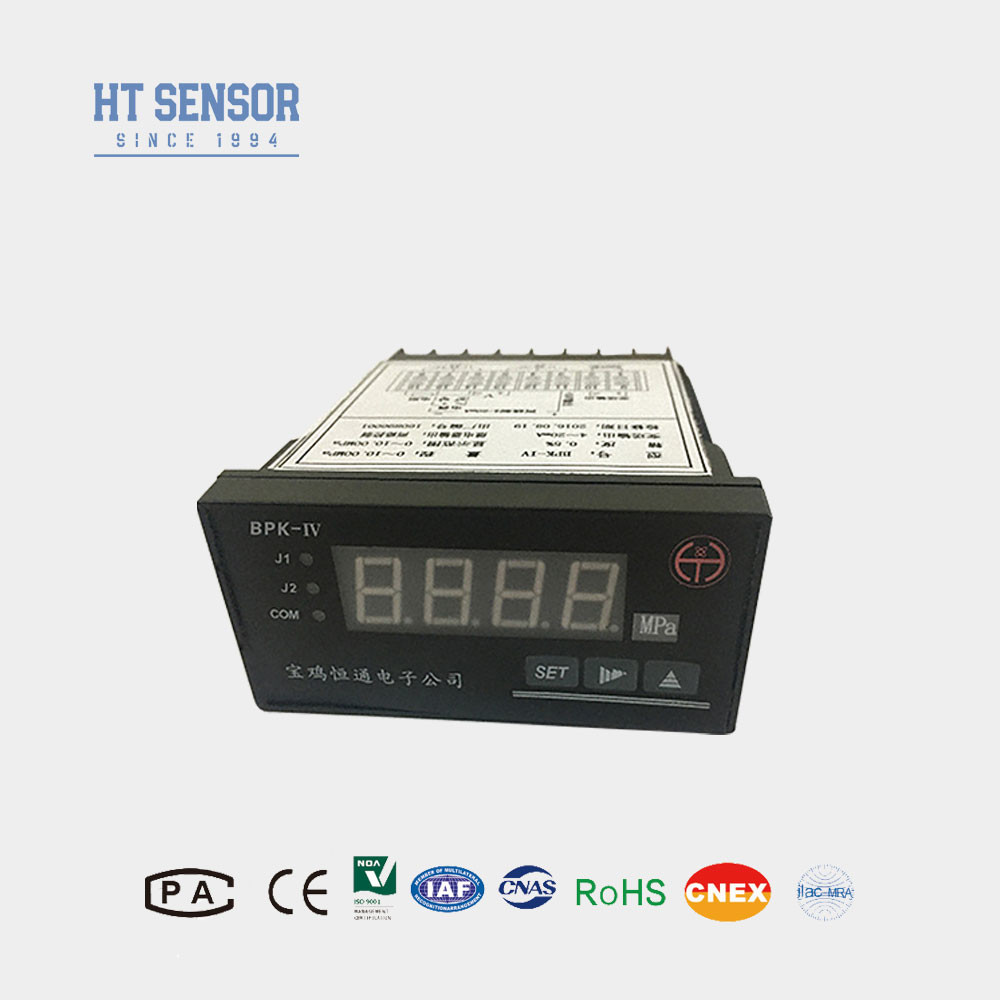

BPK-IV 압력 측정기/스위치
소개:
1다양한 RTDS, 열쌍 또는 표준 입력 신호를 선택할 수 있습니다. 표시 범위는 비선형 신호를 위해 캘리브레이트되거나 선형 신호를 위해 설정 될 수 있습니다.
2격리된 전송 출력은 12비트 해상도입니다. 그 범위를 설정할 수 있습니다.
3두 개의 릴레이 출력, 높은 / 낮은, 높은 / 높은-높은 또는 낮은 / 낮은 경보 행동 유형을 설정할 수 있습니다.
사양
1공급 전압: 220VAC /24VDC(±10%)
2환경 온도: 0 ~ 50oC; 상대 습도: ≤ 85%
3입력 신호, 표시 범위 및 관련 매개 변수:
표 1
| 입력 신호 코드 | 입력 신호 | 표시 범위 | 결의 | 정확성 | 입력 임페던스 |
| 00 | T TC | 0~400oC | 1oC | 00.2% | 10만원 |
| 01 | R TC | 0~1600oC | 1oC | 00.2% | 10만원 |
| 02 | J TC | 0~1200oC | 1oC | 00.2% | 10만원 |
| 03 | WRe3-WRe25 TC | 0~2300oC | 1oC | 00.2% | 10만원 |
| 04 | B TC | 350~1800oC | 1oC | 00.2% | 10만원 |
| 05 | S TC | 0~1600oC | 1oC | 00.2% | 10만원 |
| 06 | K TC | 0~1300oC | 1oC | 00.2% | 10만원 |
| 07 | E TC | 0~900oC | 1oC | 00.2% | 10만원 |
| 08 | Pt100 RTD | -200~600.0oC | 00.1oC | 00.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0oC | 00.1oC | 00.2% | (0.2mA) |
| 10 | 원격 압력 0~375Ω | 범위의 낮은 및 높은 제한은 -1999에서 9999까지 설정할 수 있습니다. | 디스플레이 범위는 16비트 A/D 샘플을 사용하여 -1999에서 9999까지 연속적입니다. | 00.2% | (0.2mA) |
| 11 | 0~75mV 전류 분할기 | 00.1% | 10만원 | ||
| 12 | 0~30mV | 00.1% | 10만원 | ||
| 13 | 0~5V 표준 신호 | 00.1% | 10만원 | ||
| 14 | 1~5V 표준 신호 | 00.1% | 10만원 | ||
| 15 | 0~10V 표준 신호 | 00.1% | 10만원 | ||
| 16 | 0~10mA 표준 신호 | 00.1% | 20Ω | ||
| 17 | 0~20mA 표준 신호 | 00.1% | 20Ω | ||
| 18 | 4~20mA 표준 신호 | 00.1% | 20Ω |
표 2
| 출력 신호 전송 | 현재 출력 | 전송 범위 | 격리 전압 | 맥스 결의 |
정확성 | 부하량 | 오픈 서킷 전압 |
| 00 | 4~20mA | 범위에 있는 데이터를 표준 전류 신호로 전송 | 1500V | 12비트 | 00.3% | ≤ 500Ω | 15V |
| 01 | 0~20mA |
이 제품은 4 ~ 20mA 또는 0 ~ 20mA 출력 전류 신호로만 제조됩니다. 사용자가 전압 출력 신호 전송 출력을 필요로하는 경우그것은 1 ~ 5V 또는 0 ~ 5V를 위해 제조사 또는 자체 연결 250 또는 500 오흐 저항에서 사용자 정의 될 수 있습니다, 0 ~ 10V 전압 및 저항 (참고: 저항의 정확성은 전송 출력 전압의 정확성에 직접 영향을줍니다).
5.Relay 출력 접촉 용량표 3 참조)
표3
| 250V/120V | 120V/48V | <48V | 릴레이 수명 | ||||
| AC | DC | AC | DC | AC | DC | >100000번 |
|
| 최대 전류 (반항 부하) | 3A | 2A | 4A | 3A | 5A | 4A | |
| 최대 전류 (인덕티브 로드) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6E외부 DC24V/30mA 전력송신기에 전력을 공급할 수 있습니다.
7.자동 온도 보상 기능에 대해열쌍 센서.
8.단속 보호 기능
| 모델 | 윤곽 차원 | 패널 출력 크기 (mm) | 참고: |
| BPK-IIIS1 | 160×80×80 (평면) | 152+0.8×76+0.7 | |
| BPK-IV | 96×48×112 (평면) | 92+0.7×44+0.5 | |

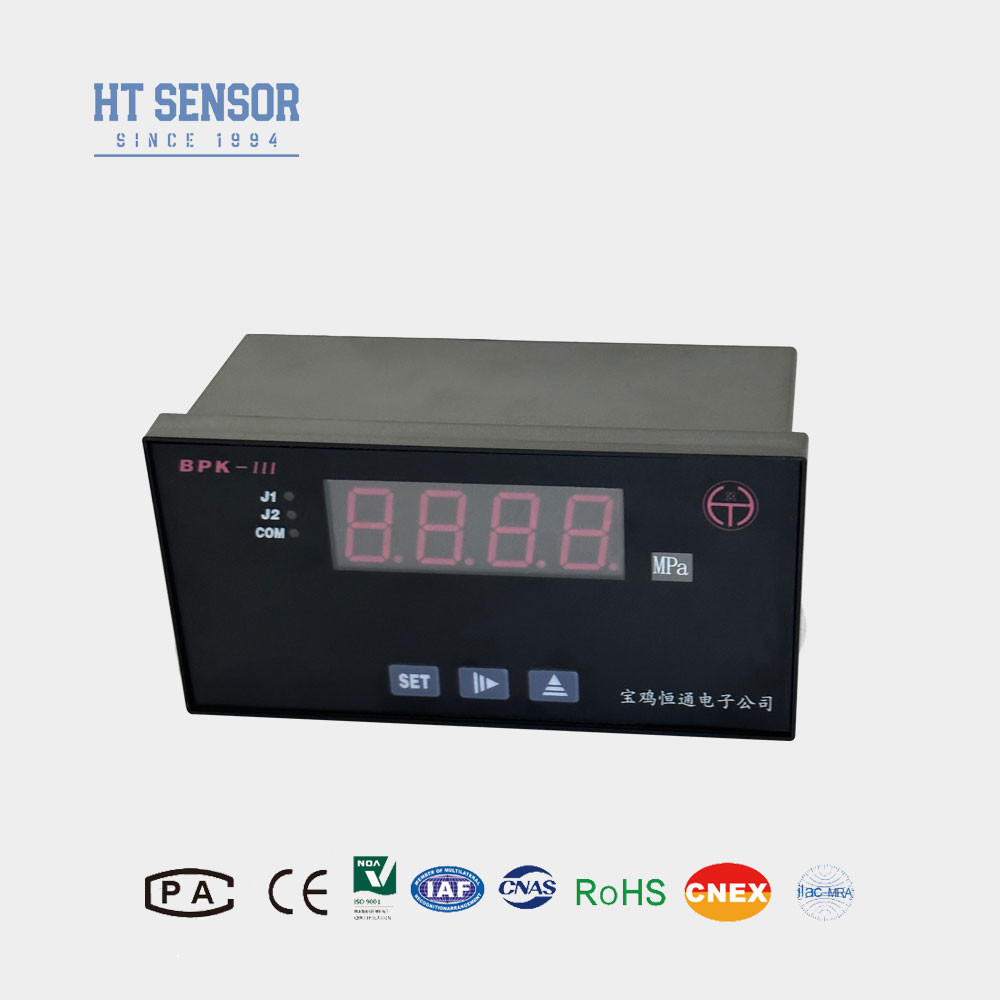

| BPK-IIIN1 | 80×160×80 (올림) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (올림) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (제곱) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (제곱) | 44+0.5×44+0.5 | J2 리레 없이 J2 경보 램프로 |
| BPK-IIIF3 | 72x72x112 | 67+0.7×67+0.7 |
