15mm OEM 실리콘 압력 센서 1/4npt 스레드 액체 레벨 측정
Product Details
| 스레드 유형: | 가닥이 있을 수 있습니다. | 와이어링 형식: | 금으로 칠한 코바르 핀 또는 네 개의 유선 |
|---|---|---|---|
| 측정 매체: | 가스와 액체 | 힘: | 5-10VDC /1.5mA |
| 출력: | 10mv/V 100+-30mv | 키워드: | 미니 센서 |
| 운송 패키지: | 카튼 | 상표: | 켄트롱 |
| 소재: | 316L 스테인레스 강 | ||
| 강조하다 |
15mm 실리콘 압력 센서,액체 레벨 측정 실리콘 압력 센서,1/4npt 실리콘 압력 센서 |
||
Product Description

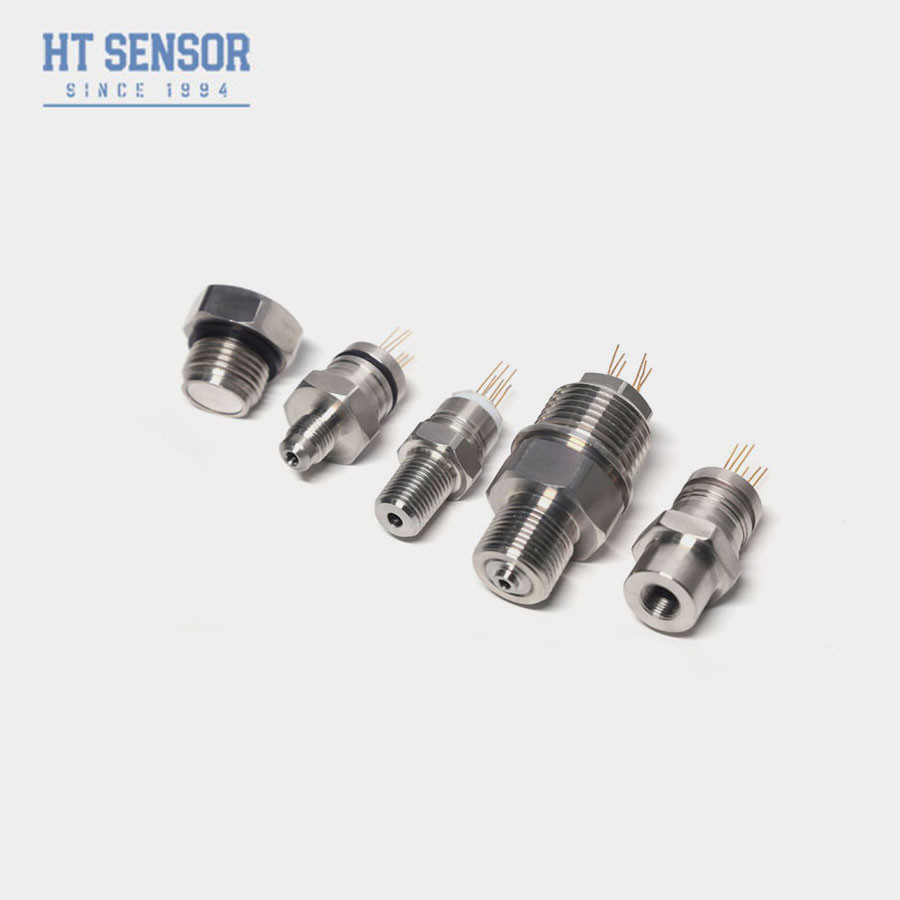

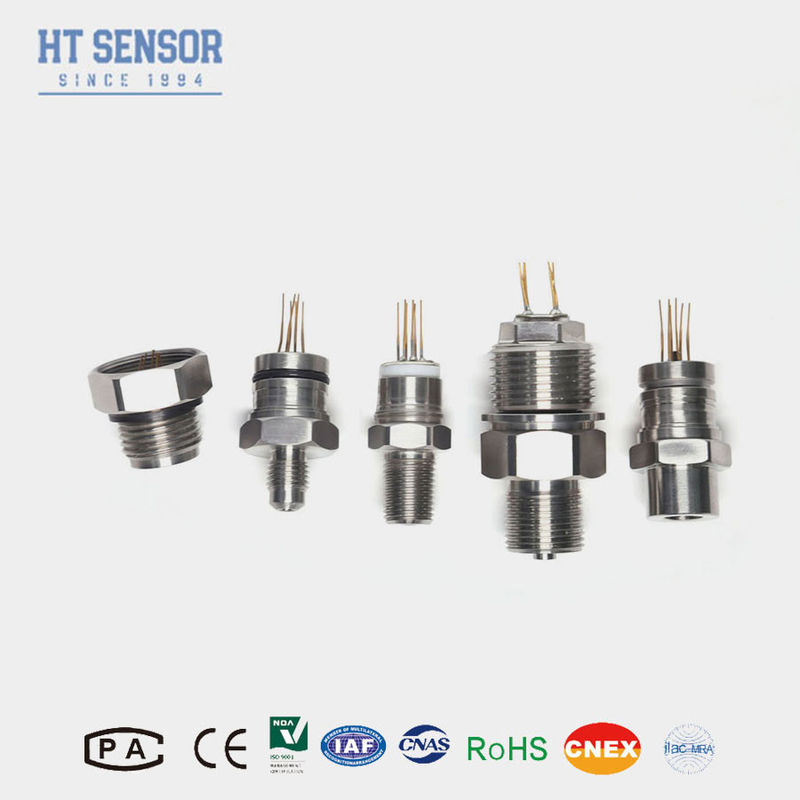

액체 테스트용 15mm OEM 316L 스테인리스 스틸 실리콘 압력 센서
실리콘 피에조레시스티브 압력 센서
실리콘 압력 센서 도입:
는 중추에 매우 안정적인 분산 실리콘 요소를 가진 실리콘 피에조 저항 압력 센서입니다.그것은 유체와 기체의 압력을 측정하기 위해 유분 실리콘의 피에조 저항 효과를 사용합니다.센서는 압력 및 레벨 측정 신호를 mv 전기 출력으로 변환 할 수 있습니다. 센서는 빠르고 정확한 인터페이스를 가지고 있습니다.센서의 비선형성은 BFSL 최소 제곱 방법을 기반으로 계산됩니다., 공기 압축기, 냉각 시스템 및 다른 응용 프로그램에서 널리 사용됩니다.
제품 특성시리콘 압력 센서:
- 첨단 기술을 활용하고 316L 스테인리스 스틸에 포착되어 있습니다.주택
- 넓은 측정 범위 0~350KPa~60MpaS
- 높은 신뢰성 및 우수한 안정성
- 선택 가능한 다양한 스레드 인터페이스
- 316L로 비성염 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 콤팩트 한 디자인, 제한적 인 공간 의 응용 프로그램 에 이상적
- 압력을 모니터링하고 제어하는 공정 제어 시스템에서 사용됩니다.
- 압력을 측정하기 위해 냉각 시스템과 공기 압축기에서 일반적으로 사용됩니다.
- 전원 공급: ≤2mA DC (보통 1.5mA DC)
- 입력 저항력:3KΩ~6KΩ
- 출력 저항:2.5KΩ~6KΩ
- 전기 연결:금으로 칠한 코바르 핀 또는 100mm의 고온 케이블
| 성능 매개 변수시리콘 압력 센서: | ||||
| 측정 범위 | 크기 (G) | 350KPa,1000KPa,2000Kpa | ||
| 절대 (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | |||
| 유형 | 맥스 | 단위 | ||
| 선형성 | ±0.15 | ±0.3 | % F.S | |
| 반복 가능성 | 0.05 | 0.1 | % F.S | |
| 히스테레시스 | 0.05 | 0.1 | % F.S | |
| 0 오프셋 출력 | 0±1 | 0±2 | mV | |
| 전체 규모 출력 | 100±10 | 100±30 | mV | |
| 제로 오프셋 템퍼 | ±0.5 | ± 1 | % F.S | |
| 풀 스케일 온도. 드리프트 | ±0.5 | ± 1 | % F.S | |
| 보상된 임시 | 0~70 | oC | ||
| 작동 온도 | -20~80 | oC | ||
| 저장 온도 | -40~125 | oC | ||
| 허용되는 과부하 | 전체 규모의 3 배 또는 80MPa 사이의 작은 값을 가져 | |||
| 폭발 압력 | 전체 규모의 5배 | |||
| 장기적 안정성 | 0.2 % | F.S/년 | ||
| 디아프라그마 재료 | 316L | |||
| 단열 저항 | 100VDC ≥200MΩ | |||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | |||
| 충격 | 100g, 11ms | |||
| 반응 시간 | ≤1ms | |||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | |||
| 채우기 매개체 | 실리콘 오일 | |||
| 무게 | 약 20g | |||
| 매개 변수는 다음 조건에서 시험한다: 1.5mA @ 25°C | ||||
| 도표 건설 | |

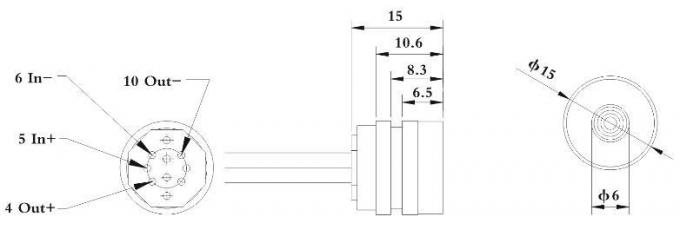

| 타입1 | |

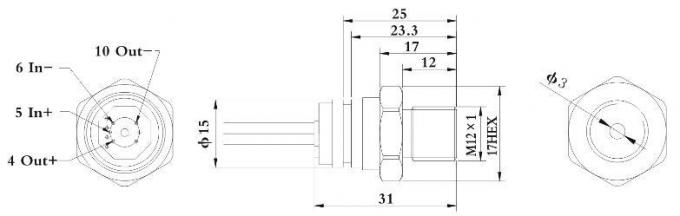

| 타입2 | |
| 전기 연결 및 보상 |
|
|

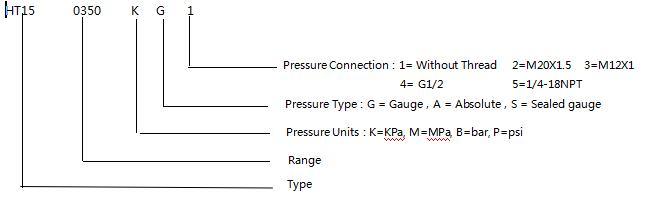

| 선택 예제 |
| 주문 팁 |
필요한 공기 밀착성
2. 가구를 조립하는 동안, 상단에 정렬되어 있는지 확인하고, 보상판을 막거나 손상시키지 않도록 균등한 압력을 가하십시오.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이 있는 경우, 참조를 위해 실제 코어에 있는 라벨을 따르십시오.
