| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | ISO9001 |
| 모델 번호: | BP9325 |
| 최소 주문 수량: | 1 |
| 포장 세부 사항: | 카튼 |
| 지불 조건: | 전신환, 웨스턴 유니온, |
| 공급 능력: | 10000pcs/월 |
| 모델: | BP9325 | 코어 타입: | 압저항 실리콘 압력 센서 |
|---|---|---|---|
| 매체 호환성: | 공기, 물, 기름 | 보상온도: | 0~70' Ｃ |
| 상표: | HT센서 | 유압식: | 게이지, 절대압력, 밀폐압력 |
| 하우징 소재: | 스테인리스 스틸 | 신호 출력: | I2C |
| IP 등급: | IP65 | 연결하다: | G1/4 또는 OEM |
| 강조하다: | 스테인리스 스틸 산업 압력 센서,BP9325-I2C 산업 압력 센서 |
||

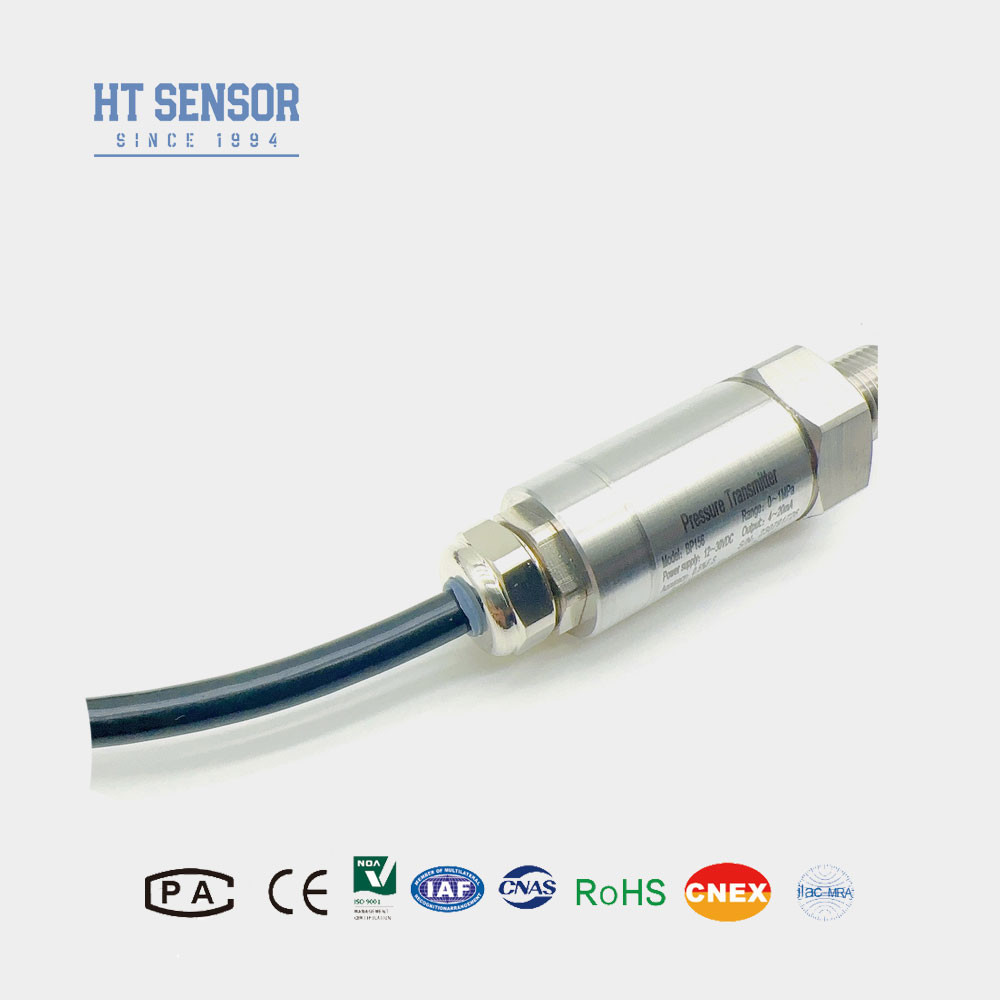

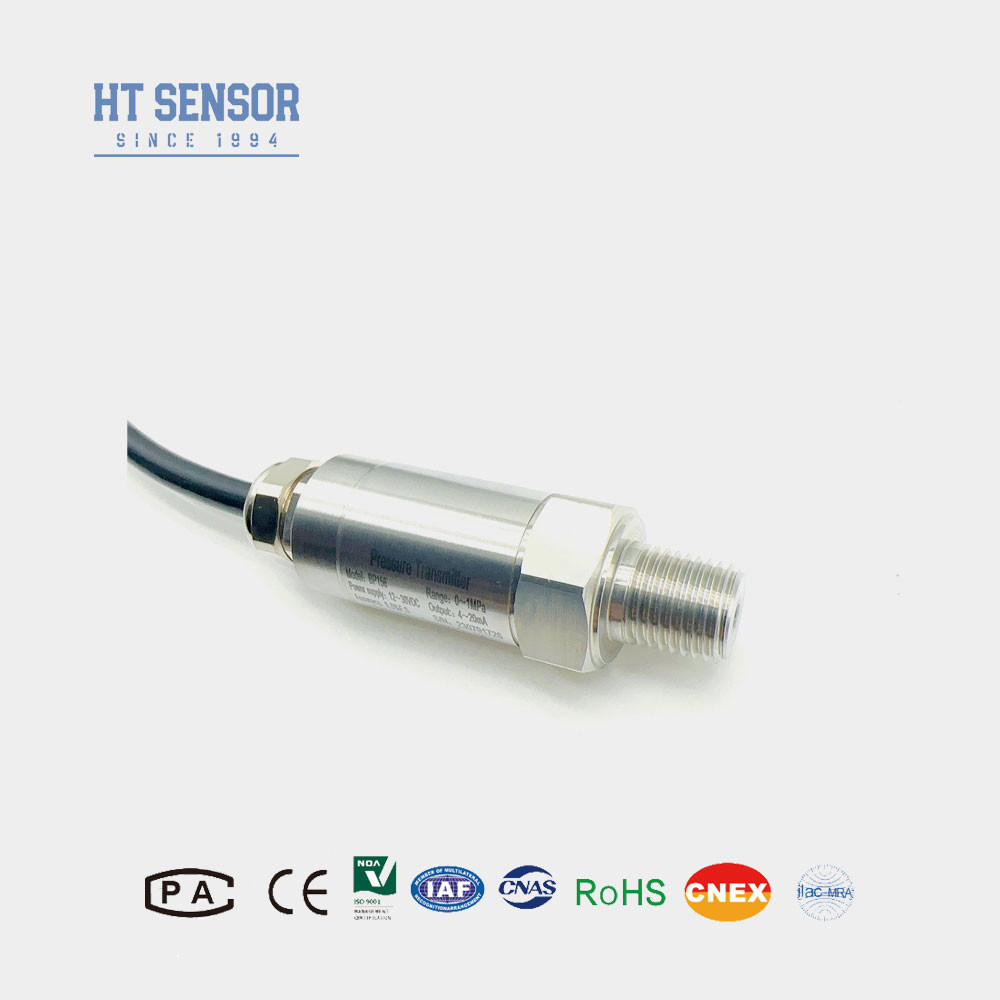

BP9325-I2C 산업 압력 센서 내구성을 위해 스테인리스 스틸 재료
BP9325-I2C 실리콘 피에조레시스티브 압력 센서
제품 소개 산업 압력 센서
BP9325-I2C 압력 센서는 자체 개발 된 HT 시리즈 실리콘 피에조레시티브 격리막 기름 가득한 코어를 신호 측정 요소로 채택합니다.신호 처리 회로는 스테인레스 스틸 하우스의 내부에 위치하고 있습니다, 센서 신호를 표준 IIC 출력 신호로 변환합니다. 제품은 부품, 반품 및 완제품에 대한 엄격한 테스트 및 노화 검사를 받았습니다.안정적이고 신뢰할 수 있는 성능을 보장합니다.
산업용 압력 센서의 제품 특성
| BP9325-I2C 산업 압력 센서의 성능 매개 변수 | |
| 범위 | -100kPa... 0 ∙ 35kPa... 3.5MPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력 |
| 전원 공급 | 3.0V ∙ 3.6V DC |
| 출력 신호 | 디지털 I2C (압, 온도) |
| 과부하 | ≤ 1.5배 가량 범위 |
| 정확성 25°C | ±0.25% (유형), ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S (유형), 0.05% F.S (최대) |
| 장기적 안정성 | ±0.1% F.S/년 (평균), ±0.2% F.S/년 (최대) |
| 제로 온도 변동 | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| 전체 규모 온도 변화 | ±0.02% F.S/°C (≤100KPa), ±0.01% F.S/°C (>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | -20-70°C (≤10MPa, 사용자 정의) |
| 작동 온도 | -30°C~80°C |
| 저장 온도 | -40°C~120°C |
| 연속 작동 전류 | 3mA DC |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 50MΩ @50V DC |
| 보호등급 | IP65 |
| 오 링 | 플루오라우머 |
| 무게 | ~0.4kg |
통신 프로토콜
BP-I2C는 외부 장치와의 통신을 위해 I2C 버스 프로토콜을 사용합니다. 모든 데이터 통신은 MSB에서 시작되며 기본 7비트 I2C 장치 주소는 0x78입니다.BP-IIC는 I2C 슬레이브 장치로 작동합니다., 마스터 장치는 다음 명령어 형식을 사용하여 통신 할 수 있습니다::
BP-I2C가 디지털 출력으로 설정되면 (I2C 0xAC 명령어를 사용하여), B[23:0]는 각각 세 바이트로 출력됩니다. 사용자는 다음과 같은 공식을 사용하여 쉽게 비율로 변환 할 수 있습니다.
0xAC I2C 명령어를 사용하여 5바이트의 캘리브레이트 데이터를 읽어내면, 온도 정보는 16바이트의 마지막 두 바이트에 의해 제공된다.사용자는 다음과 같은 공식을 사용하여 T 값을 실제 온도로 쉽게 변환 할 수 있습니다.:
참고: 브릿지 기본값은 10% ~ 90%이며, 센서 브릿지 제로 포인트는 10%에 해당하며, 풀 포인트는 90%에 해당합니다. 센서 기본값은 온도 값을 출력하지 않습니다.온도 출력은 사용자 정의가 필요합니다..
