| Place of Origin: | Baoji，China |
|---|---|
| 브랜드 이름: | HT sensor |
| 인증: | CE,RoHs,ISO9001 |
| Model Number: | BP93420DIII |
| Minimum Order Quantity: | 1 |
| 가격: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP93420D-III | Customized: | Customized |
|---|---|---|---|
| Pressure Type: | Differential Pressure | Transport Package: | Standard Export Packing with Carton |
| Specification: | 10kpa~2Mpa | HS Code: | 9026201090 |
| Type: | Differential Pressure Transmitter | Measuring Medium: | Gas or Liquid |
| Accuracy Grade: | 0.25%, 0.5%,0.3% | Pressure range: | 0-10kpa...~2MPa |
| Samples: | US$ 80/Piece 1 Piece(Min.Order) | Request Sample | ||
| 강조하다: | BP93420DIII 차차 압력 송신기,산업 프로세스 차차 압력 송신기,액체 압력 차이 압력 송신기 |
||

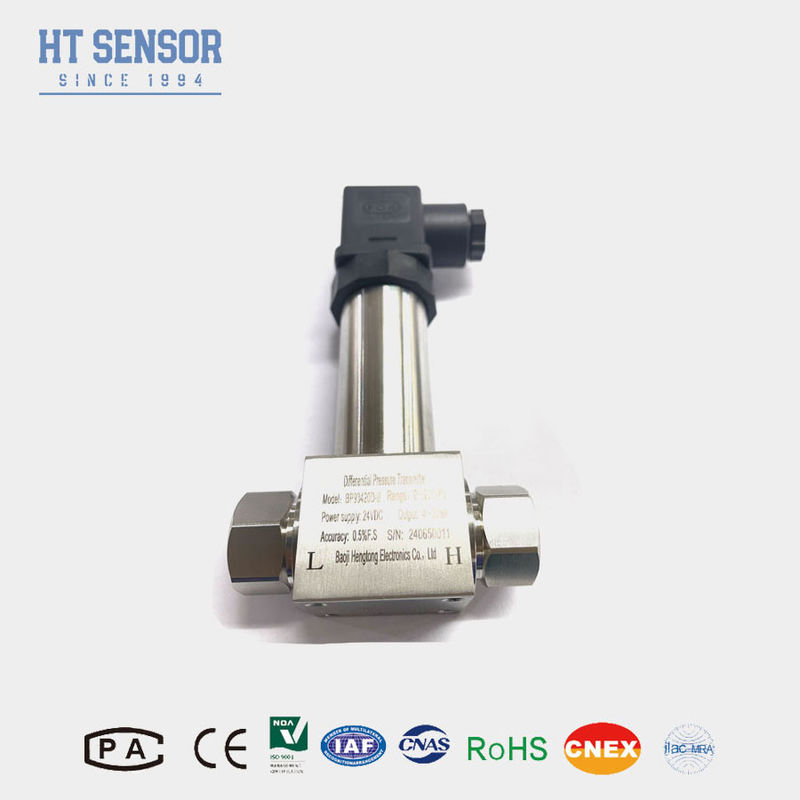

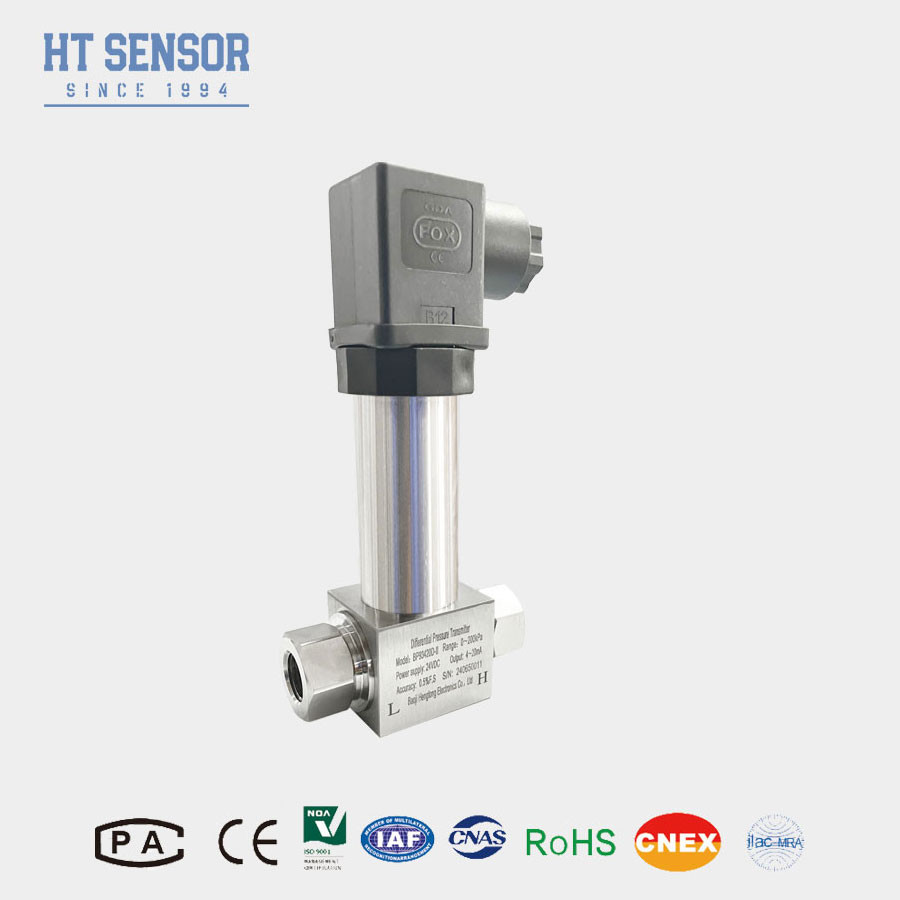

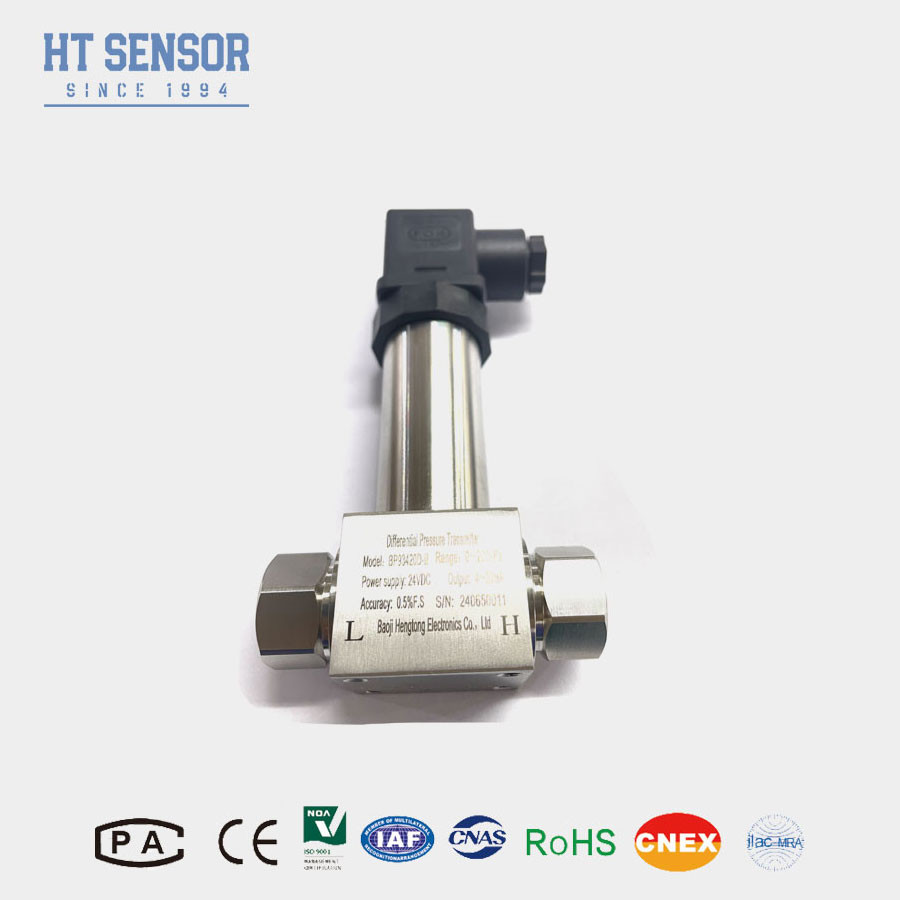

BP93420DIII 차차 압력 송신기
차차 압력 송신기의 도입:
BP93420DIII 액체 압력 차이 압력 송신기는 피에조레시스티브 디프루스 실리콘 센서를 사용합니다.측정 매체의 차차 압력이 센서의 양쪽 끝에 있는 파동 대막에 작용할 때, 센서 칩의 Wheatstone 브릿지에서 나오는 출력 신호는 차압과 좋은 선형 관계를 나타내며 차압의 정확한 측정이 가능합니다.그것은 석유와 같은 산업에서 다양한 가스 및 액체 차압 측정에 적합합니다., 화학, 전력 및 파이프 라인 애플리케이션에 대한 수리학.
제품 특성:
1송신기는 스테인리스 스틸 구조 디자인을 갖추고 있으며,설치가 쉬워요
2그것은 엄격한 온도 보상과 노화 스크리닝을 통해 안정적이고 신뢰할 수있는 성능을 보장합니다.
3전기 인터페이스는 플러그인 또는 직접 배선 옵션으로 선택할 수 있습니다.
신청서:
1석유, 화학, 전력 및 수리학과 같은 산업의 파이프 라인에서 다양한 가스 또는 액체의 차차 압력을 측정하는 데 적합합니다.
2석유, 화학, 금속공학, 발전 및 수리학과 같은 산업 현장 공정에서 적용됩니다.
3파이프 라인 및 오븐 챔버의 압력 측정
| 성능 매개 변수 | |
| 측정 범위 | 0~10KPa~2MPa |
| 압력 유형 | 차차적 압력 |
| 단면 과부하 | 가등급 범위의 ≤3배 |
| 정적 압력 | 최소 값은 등급 범위의 5배 또는 7MPa |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | ±0.03% (보통) ±0.05%FS (최대) |
| 히스테레시스 | ±0.03% (보통) ±0.05%FS (최대) |
| 장기적 안정성 | ±0.5%F.S/Year ((≤200KPa) ±0.2%F.S/Year ((>200KPa) |
| 제로 온도 변동 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 스펜 온도 변동 | ±0.01%FS/oC ((>100KPa), ±0.02%FS/oC (≤100Kpa) |
| 보상 온도 | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| 작동 온도 | -30oC~80oC |
| 저장 온도 | -40°C~100°C |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 본질적으로 안전하고 폭발 방지 |
| 보호 등급 | IP65 |
| 무게 | ~0.45kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0.5~4.5V | 5VDC |
| 주문 안내서: | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| DII | 차차 압력 송신기 | |||||||
| 측정 범위 | 0~10KPa~2MPa | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×1.5 남성 | |||||||
| J2 | G1/2 남성 | |||||||
| J3 | G1/4 남성 | |||||||
| J4 | 1/2 NPT 남성 | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| D | 차차적 압력 | |||||||
