| Place of Origin: | Baoji，China |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | ISO9001 |
| Model Number: | BP156 |
| Minimum Order Quantity: | 1 |
| 가격: | negotiable |
| Packaging Details: | Standard Export Package |
| Delivery Time: | 5-8 work days |
| Payment Terms: | Western Union, L/C, T/T |
| Supply Ability: | 5000PCS/Month |
| Model NO.: | BP156 | Housing Material: | 304S.S or 316L |
|---|---|---|---|
| Pressure Type: | Gauge Pressure, Absolute , Sealed Pressure | Trademark: | HTsensor |
| Origin: | Baoji China | OEM: | Yes |
| Measuring Medium: | Liquid,Gas,Oil | 정확도 급: | ≤0.5%F.S |
| 압력 범위: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0.5-4.5Vdc and so on |
| 강조하다: | 냉각 장비 압력 송신 센서,공기 압축기 압력 송신 센서,OEM 압력 송신 센서 |
||

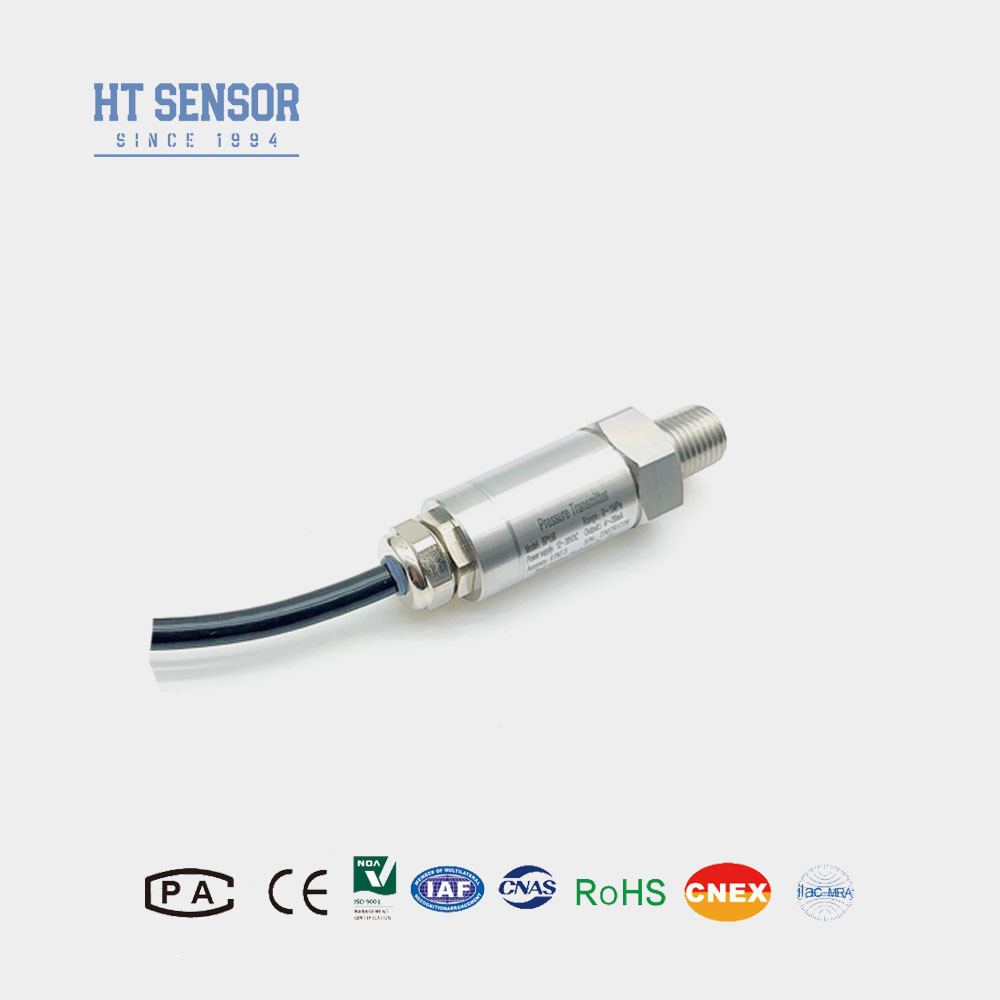

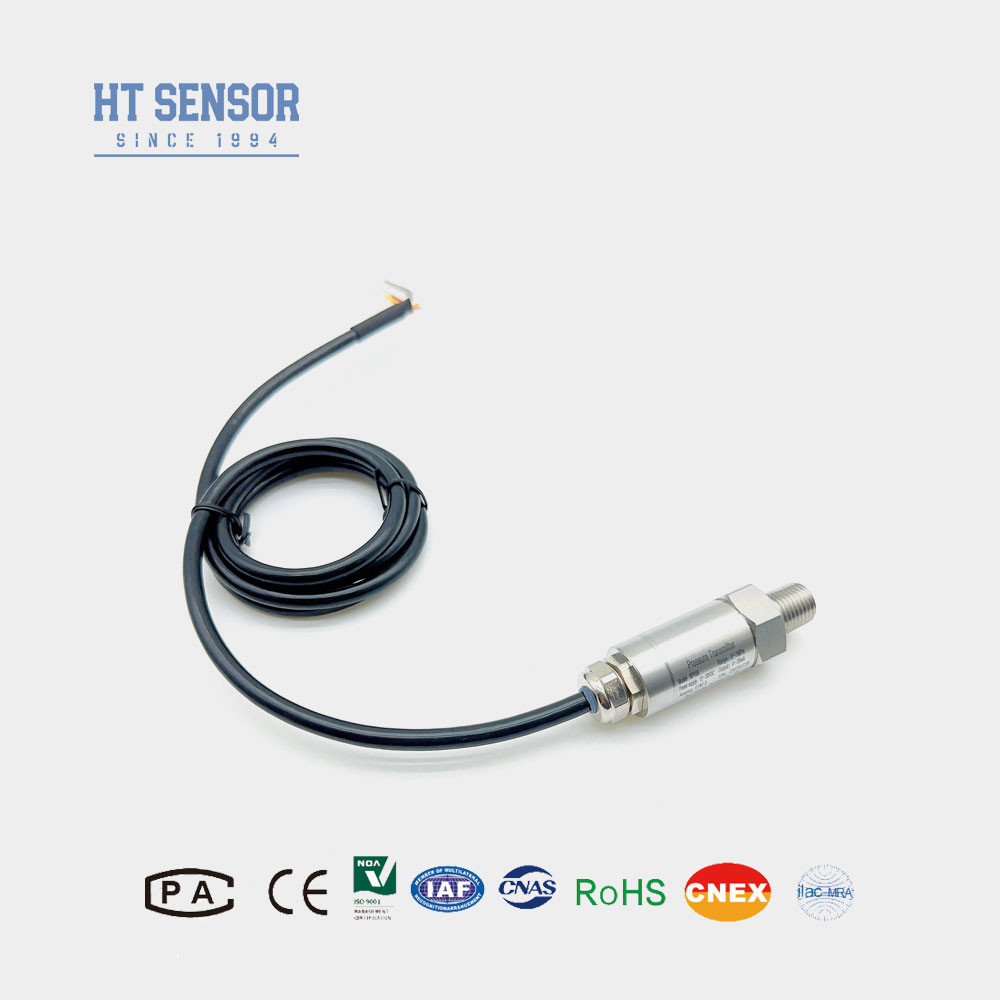

BP156 압력 송신기
압력 송신기 센서 도입:
BP156 압력 송신 센서는 공기 압축기와 냉각 장비에 특별히 개발된 비용 효율적인 제품입니다.그것은 최신 기술을 통합하고 우리 회사가 개발한 고성능 PCB 회로로 장착되어 있습니다각 제품은 엄격한 노화 및 테스트, 그리고 독립 조사자의 보고서를 가지고, 다른 분야에서 널리 사용되었습니다.
제품 특성압력 전송 센서:
1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
2콤팩트하고 가벼운 디자인
신청서압력 전송 센서:
1316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다.
| 압력 송신기의 성능 매개 변수: | |
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.25kg |
| 선택 예제 |
| 주문 팁 |
1제품을 선택할 때 테스트 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때 폭발 방지 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3제품의 안정적인 작동을 보장하기 위해 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결되었는지 확인하십시오.
4압력 전송 케이블은 폴리 비닐 엽록소, 액체 레벨 케이블의 기본 길이는 1.5m이며, 선택할 수있는 세 가지 재료가 있습니다. 특별한 지침이 없다면,폴리에틸렌 케이블 재료를 사용할 수 있습니다.다른 케이블 재질이 필요하면 주문 양식에 지정하십시오.
5강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 RF 간섭과 같은 특별한 요구 사항의 경우, 저희에게 알리고 순서에 표시하십시오.

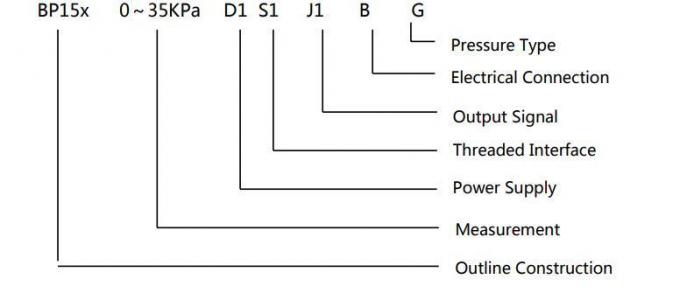

| 압력 송신기 센서 주문 안내 | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||

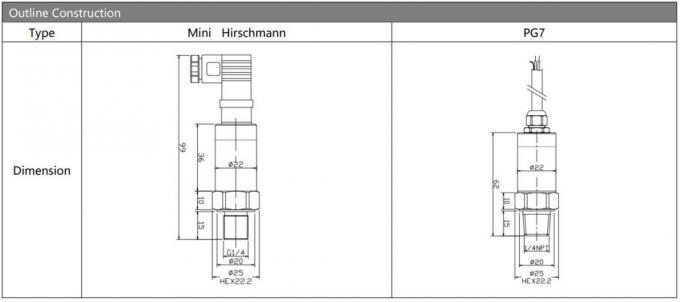

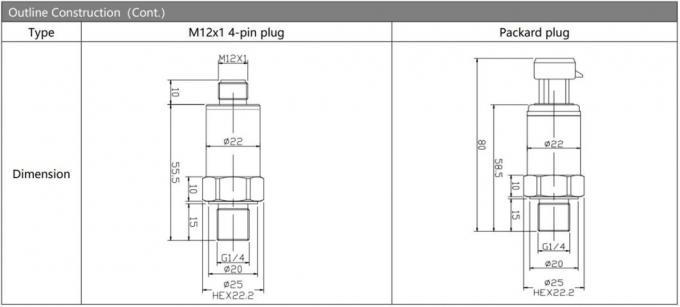

| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

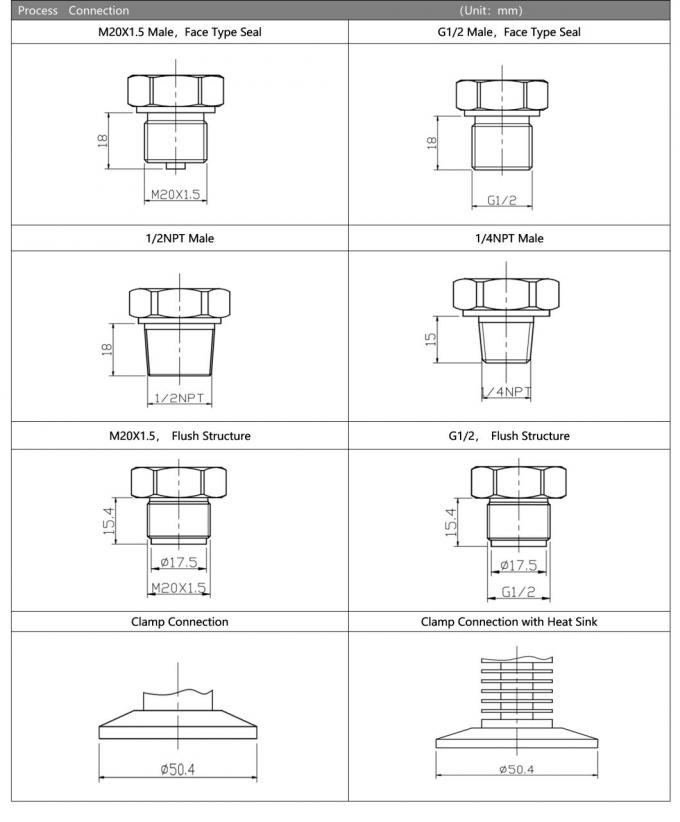

| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||

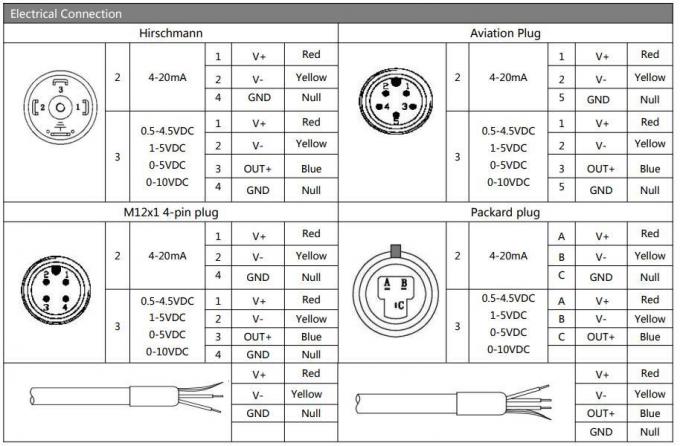

| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
