HT 시리즈 BP170 압력 송신 센서 물과 기름 측정 범위
Product Details
| 모델 번호: | BP170 | 맞춤형: | OEM과 ODM |
|---|---|---|---|
| 아웃 풋: | 4-20mA/0.5-4.5VDC | 하우징 소재: | 316LS.S 또는 304S.S. |
| 유압식: | 측정 압력, 절대 압력, 밀폐 압력 | 사양: | 실리콘 압력 센서 |
| 상표: | HT센서 | 원산지: | 중국 |
| 종류: | 실리콘 압력 송신기 센서 | 압력 범위: | 0kPa~10kPa...40MPa |
| 강조하다 |
HT 시리즈 BP170 압력 전송 센서,물 BP170 압력 송신 센서,오일 BP170 압력 전송 센서 |
||
Product Description

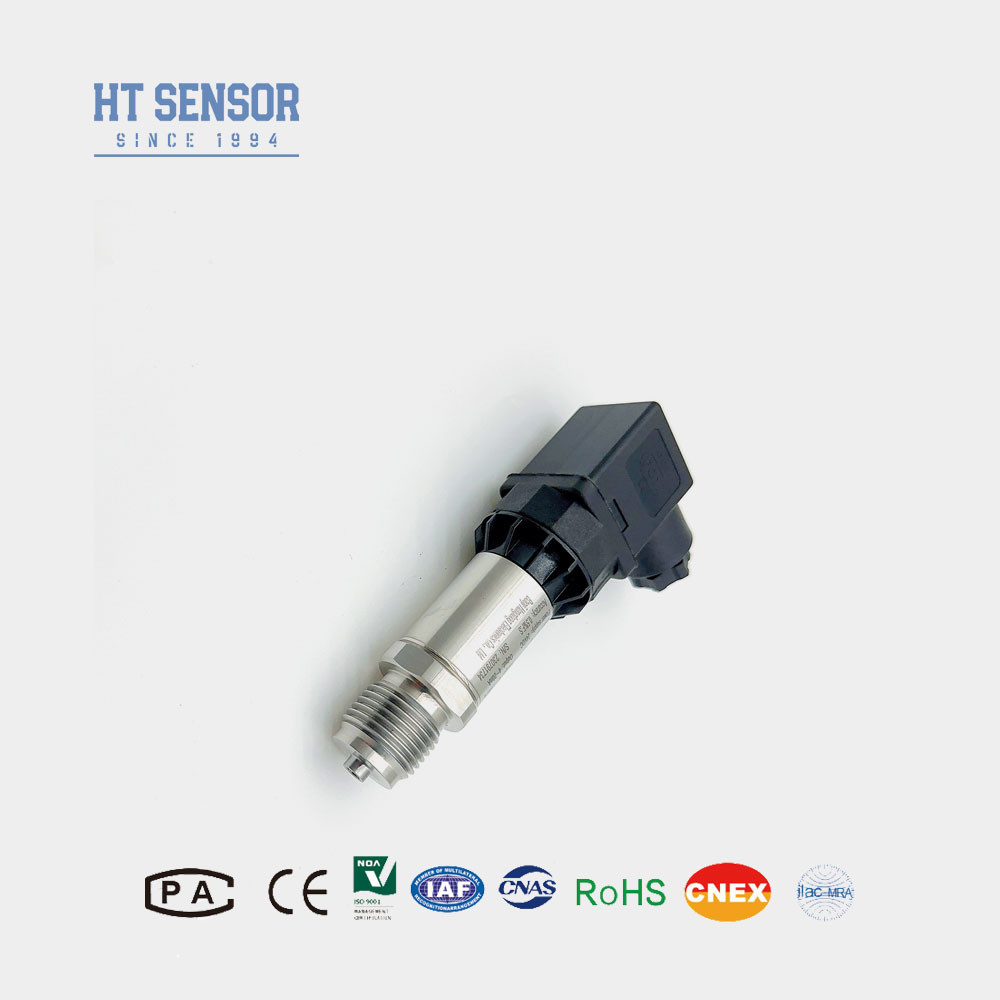

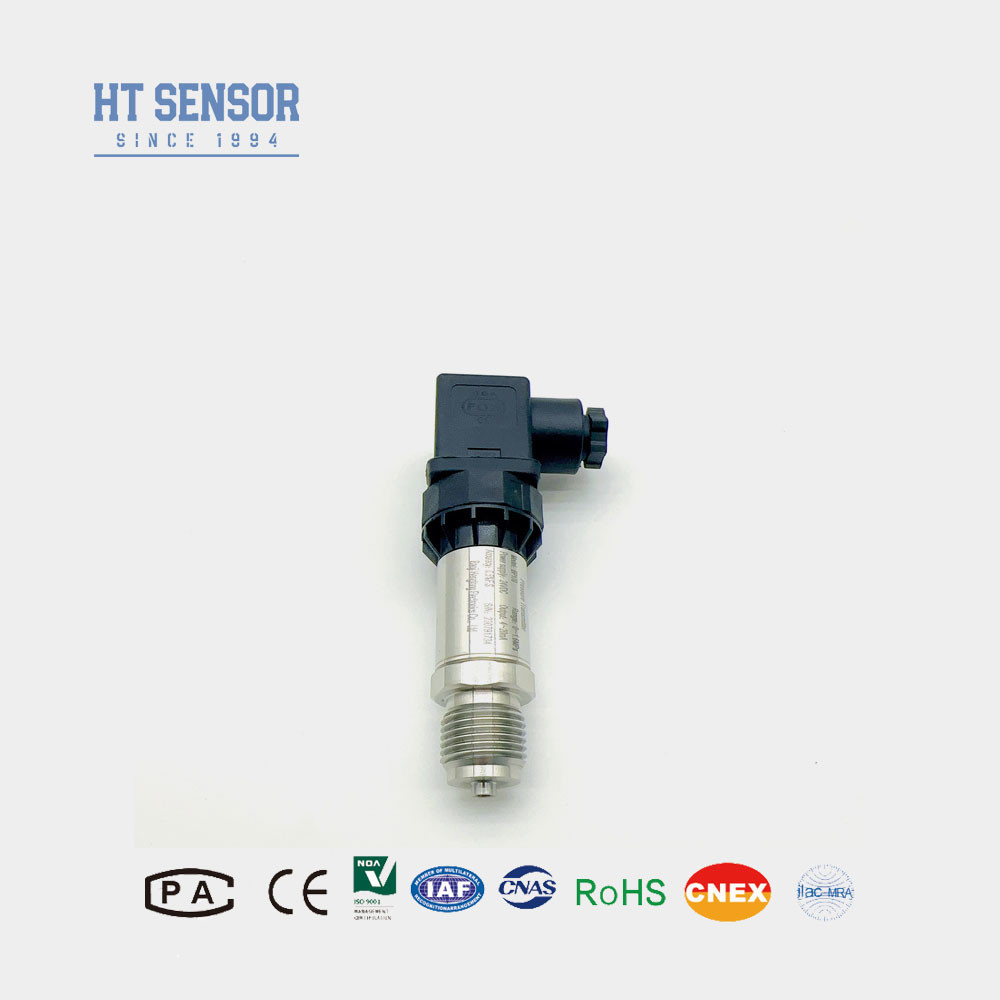

HT 시리즈 BP170 압력 송신 센서 물과 기름 측정
BP170 압력 송신기
압력 송신기 센서 도입:
BP170 압력 송신 센서는 신호 측정 요소로 HT 시리즈 실리콘 단열 기름으로 가득 찬 센서 코어를 채택합니다. 사용자 정의 Hersman (DIN) 커넥터.그것은 산업 실무에서 가장 일반적으로 사용되는 센서입니다, 다양한 산업 자동화 환경에서 광범위하게 사용됩니다. 수자원 및 수력, 철도 운송, 지능형 건물, 생산 자동화, 항공 우주,군사석유화학, 석유 우물, 전력, 선박, 기계 도구, 파이프 라인 및 기타 산업
압력 송신기 센서의 제품 특징:
- 1넓은 측정 범위, 스테인레스 스틸 구조, 다양한 압력 인터페이스 형태
- 2콤팩트하고 가벼운 디자인
- 3고 정밀, 모든 스테인레스 스틸 구조
- 4.정형 제로와 풀 스케일
압력 전송 센서의 응용:
- 1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
- 2해양 및 항공 산업에 적용됩니다
- 3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
- 4수압 및 공기 제어 시스템에서 사용됩니다.
| 압력 송신기 센서의 성능 매개 변수 | |
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복성 및 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.25kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 선택 압력 송신기 센서 예 |
| 주문 팁 |
1제품을 선택할 때 테스트 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때 폭발 방지 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3제품의 안정적인 작동을 보장하기 위해,사용자들은 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결된지 확인하는 것이 좋습니다..
4. 기본적으로 케이블이 없습니다. 필요한 경우 세 가지 재료를 사용할 수 있습니다. 달리 지정되지 않은 경우, 폴리에틸렌 케이블 재료를 선택할 수 있습니다. 다른 케이블 재료를 필요로 하는 경우,주문서에 적어주세요.
5강한 진동, 즉각적인 충격, 강한 전자기 또는 라디오 주파수 간섭과 같은 특별한 요구 사항의 경우, 저희에게 알려 주시기 바랍니다.
| 압력 송신기 센서 주문 안내 | |||||||||
| BP170X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
