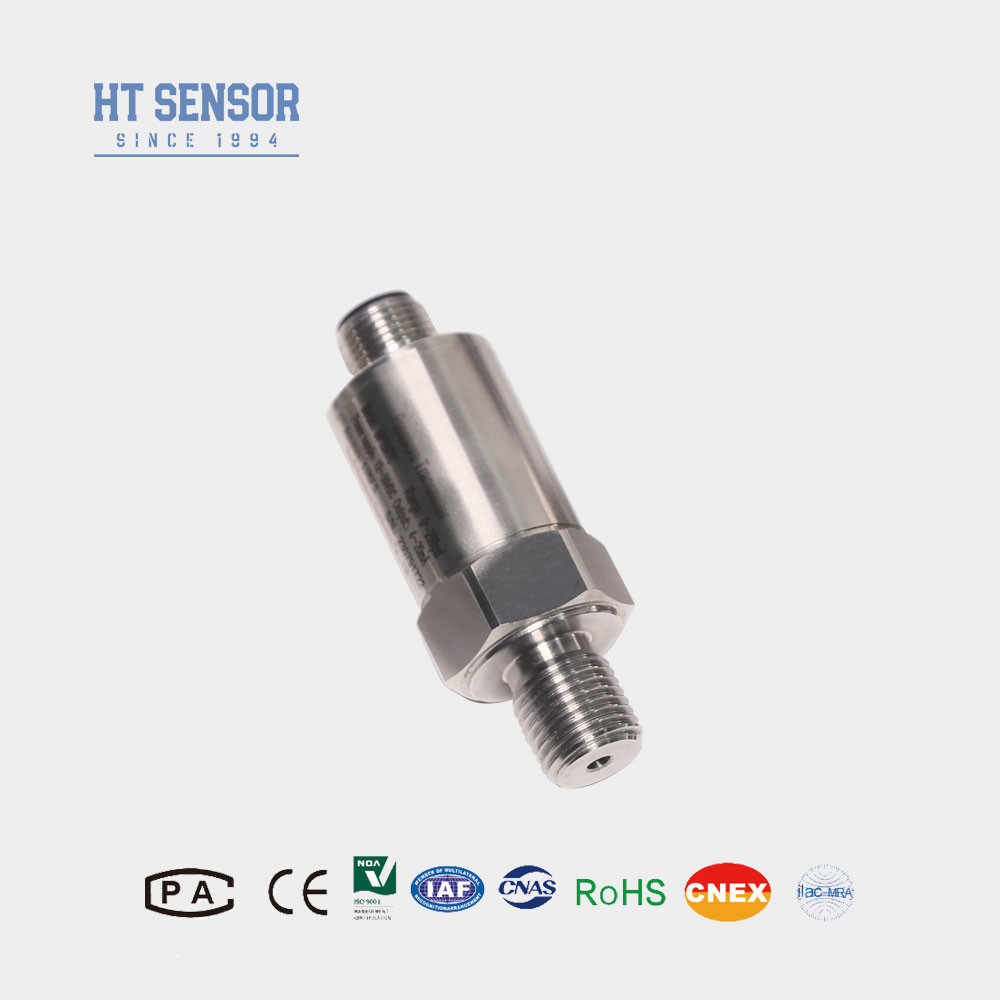

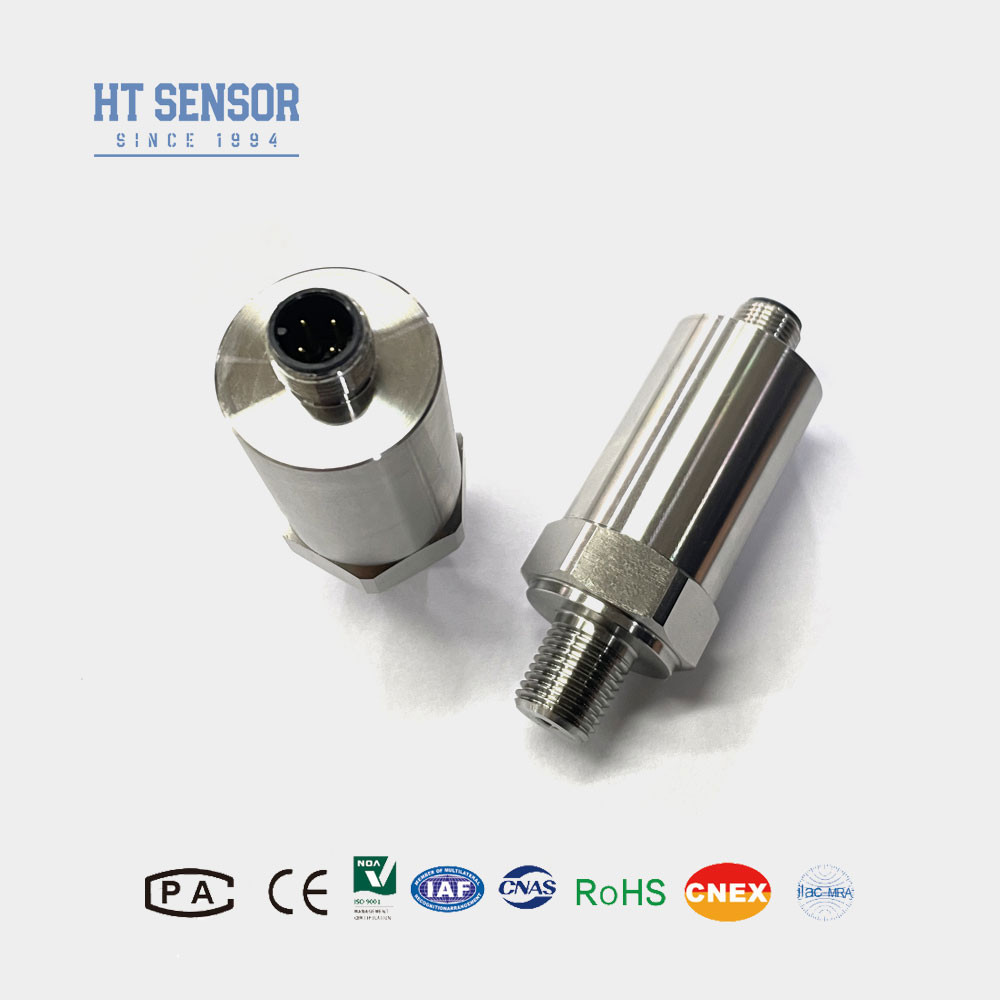

해양 및 항공 산업용 BP156-M 소형 압력 전송 센서
Product Details
| 모델 번호: | BP156-M | 하우징 소재: | 304S.S |
|---|---|---|---|
| 유압식: | 측정 압력, 절대 압력, 밀폐 압력 | 상표: | HT센서 |
| 구조형: | 분산 실리콘 압력 센서 | 측정 매체: | 액체와 공기 |
| 압력 범위: | 0kpa~10kpa...20MPa | IP 등급: | IP65 |
| 사용자 정의: | OEM과 ODM | 커넥터: | M12 |
| 강조하다 |
BP156-M 소형 압력 송신 센서,항공용 소형 압력 송신 센서,해양 소형 압력 송신 센서 |
||
Product Description
해양 및 항공 산업용 BP156-M 소형 압력 전송 센서
BP156-M 압력 전송 센서
미니 압력 송신 센서 도입:
피에조레시스티브 압력 센서를 사용하는 BP156-M 소형 압력 송신 센서, 자동 테스트 후 신호 감지 요소로 분리 된 스테인레스 스틸 대막을 사용하여,레이저 정밀 조정 보상증폭기 회로는 스테인리스 스틸 하우스를 사용하여 센서 신호를 표준 출력 신호로 변환합니다. 송신기는 안정적이고 신뢰할 수 있으며 뛰어난 유연성을 가지고 있습니다.감수성과 다양성이 제품은 석유, 화학 산업, 금속, 발전소, 수력 및 압력 측정 및 제어의 다른 산업에서 널리 사용됩니다.
제품 특성미니 압력 송신 센서:
1온도 범위: -20~85°C
2넓은 작동 온도 범위 -40 ~ 125oC;
3고성능 압력 센서
4다양한 4 ~ 20mA / 0.5 ~ 4.5V / 1 ~ 5V / 0 ~ 5V 출력
5작은 차원, 차원 사용자 정의;
6M12 커넥터
7. OEM, ODM, 사용자 정의 서비스 제공;
신청서미니 압력 송신 센서:
1- 316L 스테인레스 스틸로 부식성 가스와 액체의 압력 측정
2해양 및 항공 산업에 적용됩니다
3석유, 화학, 금속, 전력 생산 및 수리학과 같은 산업 현장 공정에서 사용됩니다.
4수압 및 공기 제어 시스템에서 사용됩니다.
| 성능 매개 변수 미니 압력 송신 센서: | |
|---|---|
| 측정 범위 | 0kPa ~ 10kPa...20MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (일반) ±0.5% (최다) |
| 반복성 및 히스테레시스 | 00.02% F.S. (일반) 0.05% F.S. (최대) |
| 장기적 안정성 | ± 0.1%F.S/Year (일반) ± 0.2%F.S/Year (최다) |
| 0점 온도 변동 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.02%F.S/oC ((≤100KPa) ±0.01%F.S/oC ((>100KPa) |
| 주파수 반응 | 2.4Khz |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | 전차 IIC T6 Ga |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.05kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
| 선택 예제 |
| 주문 팁 |
1제품을 선택할 때 테스트 중인 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때 폭발 방지 제품에는 디지털 디스플레이가 포함되어 있지 않다는 것을 참고하십시오.
3제품의 안정적인 작동을 보장하기 위해 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결되었는지 확인하십시오.
4. 케이블 기본으로 케이블이 없습니다. 필요한 경우 세 가지 재료를 사용할 수 있습니다. 특별한 지침이 없으면 폴리에틸렌 케이블 재료를 사용할 수 있습니다. 다른 케이블 재질이 필요한 경우,주문서에 적어주세요.
5강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 RF 간섭과 같은 특별한 요구 사항의 경우, 저희에게 알리고 순서에 표시하십시오.
| 주문 안내미니 압력 송신 센서 | |||||||||
| BP15X | 아날로그 압력 송신기 | ||||||||
| 코드 | 도표 건설 | ||||||||
| 5 | 패커드 플러그 | 6 | 밀폐 된 직출력 케이블 1.5 미터 | ||||||
| 7 | 미니 히르슈만 커넥터 | 8 | 대형 히르슈만 연결 장치 | ||||||
| 측정 범위 | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa 또는 MPa |
X: 실제 측정 범위를 나타냅니다. | ||||||||
| 코드 | 전원 공급 | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | 다른 것 | ||||||||
| 코드 | 출력 신호 | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1~5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| 코드 | 압력 연결 | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | 다른 것 (Flanges) | ||||||||
| 코드 | 전기 연결 | ||||||||
| B1 | 히르슈만 | ||||||||
| B2 | PG7 | ||||||||
| B3 | 케이블 밀폐 출구 1.5 미터 | ||||||||
| B4 | 다른 것 | ||||||||
| 코드 | 압력 유형 | ||||||||
| G | 가이드 압력 | ||||||||
| A | 절대적 압력 | ||||||||
| S | 밀폐 된 기준 압력 | ||||||||
