| 원래 장소: | 중국 바오지 |
|---|---|
| 브랜드 이름: | HT SENSOR |
| 인증: | ISO9001 |
| 모델 번호: | BP93420 ib |
| 최소 주문 수량: | 1 |
| 가격: | negotiable |
| 포장 세부 사항: | 표준 수출 패키지 |
| 배달 시간: | 5~8일 |
| 지불 조건: | 웨스턴 유니온, L/C (신용장), 전신환 |
| 공급 능력: | 5000 PC / 달 |
| 모델 번호: | BP93420 ib | 힘: | 5VDC /24VDC |
|---|---|---|---|
| 보호 등급: | IP65 | 장기간 안정성: | +-0.15%F.S/Year (타입) |
| 하우징 소재: | 316L 또는 304SS | 유압식: | 측정 압력, 절대 압력, 밀폐 압력 |
| 상표: | HT센서 | 측정 매체: | 공기, 물, 기름 |
| 정확도 급: | <i>0.5%.</i> <b>0.5%.</b> <i>0.25%</i> <b>0.25%</b> | 압력 범위: | -100kpa~0a...100MPa |
| 강조하다: | 고정도 압력 송신 센서,큰 DIN 압력 송신 센서,00.25% 전형적인 정확도 압력 송신 센서 |
||

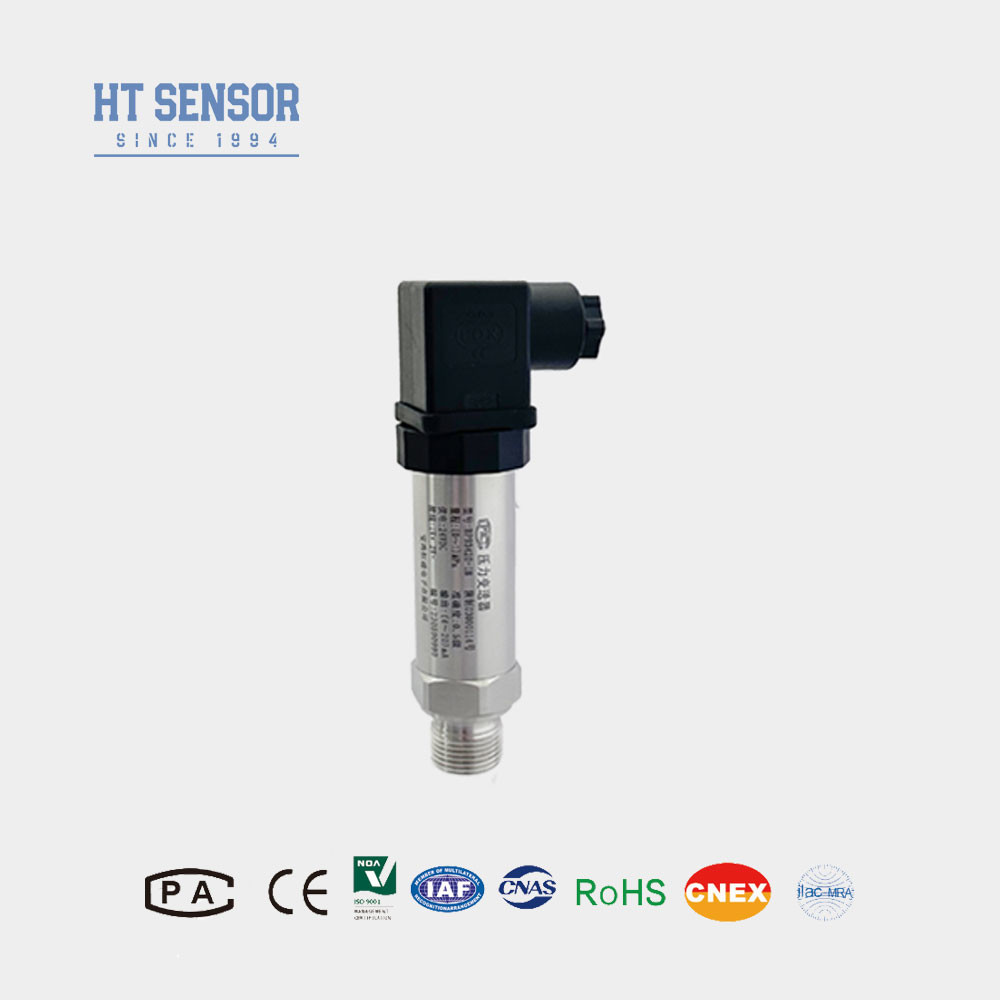

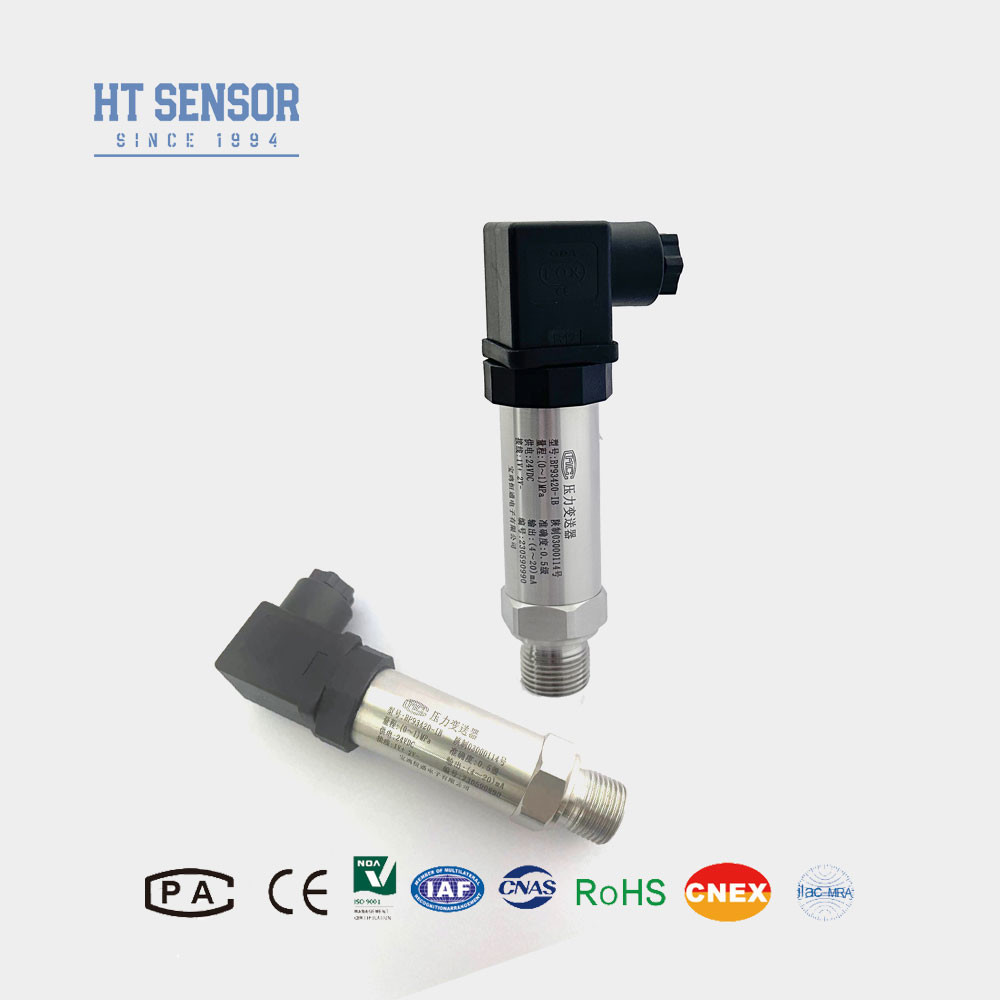

BP93420IB 압력 송신기 센서
압력 송신기 센서 도입:
BP93420IB 압력 송신기 센서는 HT 시리즈 분산 실리콘 고립유 핵을 주요 신호 측정 요소로 통합합니다.이 분산 실리콘 압력 센서는 특히 중요한 프로세스에 대한 정확하고 일관된 측정을 제공하기 위해 설계되었습니다.특유의 정확성과 안정성으로 이 분산 실리콘 압력 센서는 광범위한 산업용 용도로 잘 적합합니다.신뢰성 있는 성능을 제공하고 최적의 프로세스 제어.
| 압력 송신기 센서의 성능 매개 변수 | |
| 측정 범위 | -100kPa... 0kPa ~ 10kPa... 100MPa |
| 압력 유형 | 측정 압력, 절대 압력, 밀폐 압력 |
| 과부하 | 가등급 범위의 ≤ 1.5배 |
| 정확도 25oC | ±0.25% (보통) ±0.5% (최대) |
| 반복 가능성 | 00.1%FS |
| 히스테레시스 | 00.1%FS |
| 장기적 안정성 | ±0.1%F.S/Year (유례) ±0.2%F.S/Year (최대) |
| 0점 온도 변동 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 전체 규모 온도 변화 | ±0.03%F.S/oC ((≤100KPa) ±0.02%F.S/oC ((>100KPa) |
| 보상 온도 | 0-70oC (≤10mpa, 사용자 정의) |
| 작동 온도 | -20°C~80°C |
| 저장 온도 | -40oC ~ 120oC |
| 진동 | 10g,55Hz ~ 2kHz |
| 주택 재료 | 304, 316L |
| 디아프라그마 재료 | 316L |
| 단열 저항 | 100MΩ 100VDC |
| 폭발성 등급 | Ex db IIC T6 Gb |
| 보호 등급 | IP65 |
| 오 링 봉인 | 플루오로 고무 |
| 무게 | ~0.15kg |
| 출력 신호 | 공급 전압 | 출력 유형 |
| 4~20mA | 12~30VDC | 2/3/4 와이어 |
| 0~10/20mA | 3선 |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0.5~4.5V | 5VDC |
제품 특성압력 전송 센서:
신청서압력 전송 센서:
| 압력 송신기 센서의 주문 팁 |
1제품을 선택할 때 테스트 매체가 제품의 접촉 부분과 호환되도록 확인하십시오.
2주문을 할 때 폭발 방지 제품에는 디지털 디스플레이 헤드가 포함되어 있지 않다는 것을 유의하십시오.
3트랜스듀서 LCD 또는 LED 디스플레이 머리로 주문 할 때, 송신기 전력은 20 VDC 미만해서는 안됩니다.
4제품의 안정적인 작동을 보장하기 위해,사용자들은 현장에 번개 보호 장치를 설치하고 제품과 전원 공급 장치가 안정적으로 연결된지 확인하는 것이 좋습니다..
5. 플루오르 고무 O 반지의 가명 작동 온도 범위는 -20 °C ~ 250 °C입니다. 제품의 작동 온도가 -20 °C보다 낮으면 EPDM O 타입 밀폐 반지를 선택해야합니다.
6기본 케이블 길이는 1.5m이며 선택할 수있는 세 가지 재료가 있습니다. 특별한 지침이 없으면 케이블 또는 폴리에틸렌 케이블 물질을 사용할 수 없습니다.다른 케이블 재료가 필요하다면주문서에 적어주세요.
7강한 진동, 즉각적인 충격 힘, 강한 전자기 또는 전파 간섭 및 기타 특별한 요구 사항의 경우, 우리의 회사에 알리고 순서에 표시하십시오.
| 압력 송신기 센서 주문 안내 | ||||||||
| BP93420XX | 압력 송신기 | |||||||
| 코드 | 도표 건설 | |||||||
| IB | 일반 압력 송신기 | 제9조 | 표시 압력 송신기 | |||||
| IE | 충격 저항 항공 압력 송신기 | IIC/III | 산업용 일반/ 디스플레이 압력 송신기 | |||||
| IF | 수분 방지 압력 송신기 | IIE/IIIE | 일반/디스플레이 압력 송신기 | |||||
| IN | 에어컨 전용 압력 송신기 | |||||||
| IC | 고온 압력 송신기 | |||||||
| IQ1/IQ2 | 큰 대막 / 고온 압력 송신기 | |||||||
| 측정 범위 | -0.1. . 0.0~0.01...100MPa | |||||||
| (0-X) Kpa 또는 MPa | X: 실제 측정 범위를 나타냅니다. | |||||||
| 코드 | 전원 공급 | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | 다른 것 | |||||||
| 코드 | 출력 신호 | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| 코드 | 압력 연결 | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | 다른 것 | |||||||
| 코드 | 전기 연결 | |||||||
| B1 | 히르슈만 | |||||||
| B2 | PG7 플러그 | |||||||
| B3 | 밀폐 된 케이블 출력 | |||||||
| B4 | 2088 산업용 케이스 | |||||||
| B5 | 2088 디스플레이가 있는 산업용 케이스 | |||||||
| B6 | 다른 것 | |||||||
| 코드 | 압력 유형 | |||||||
| G | 가이드 압력 | |||||||
| A | 절대적 압력 | |||||||
| S | 밀폐 된 기준 압력 | |||||||
