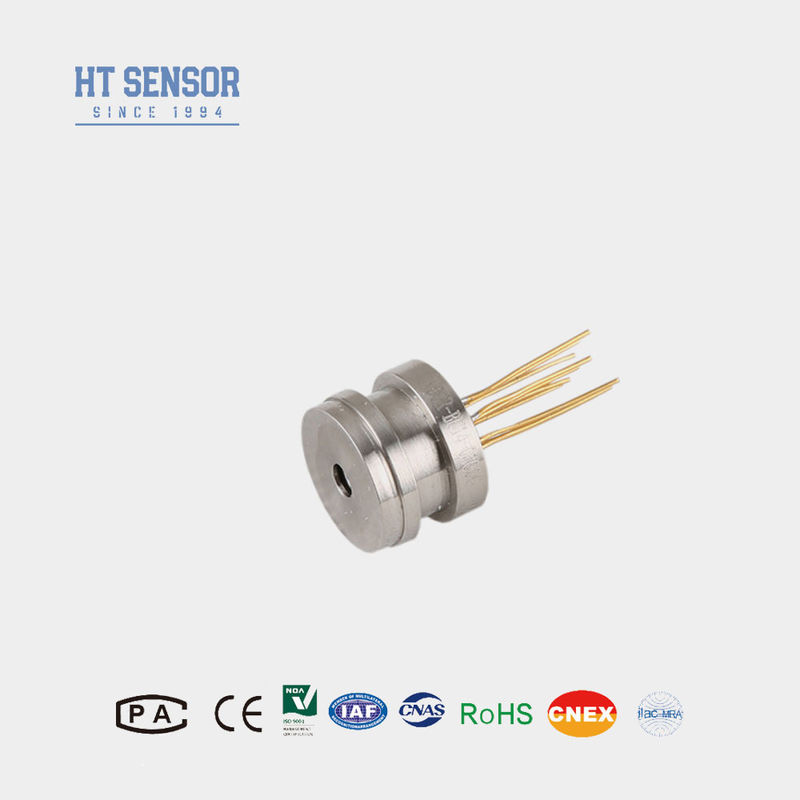

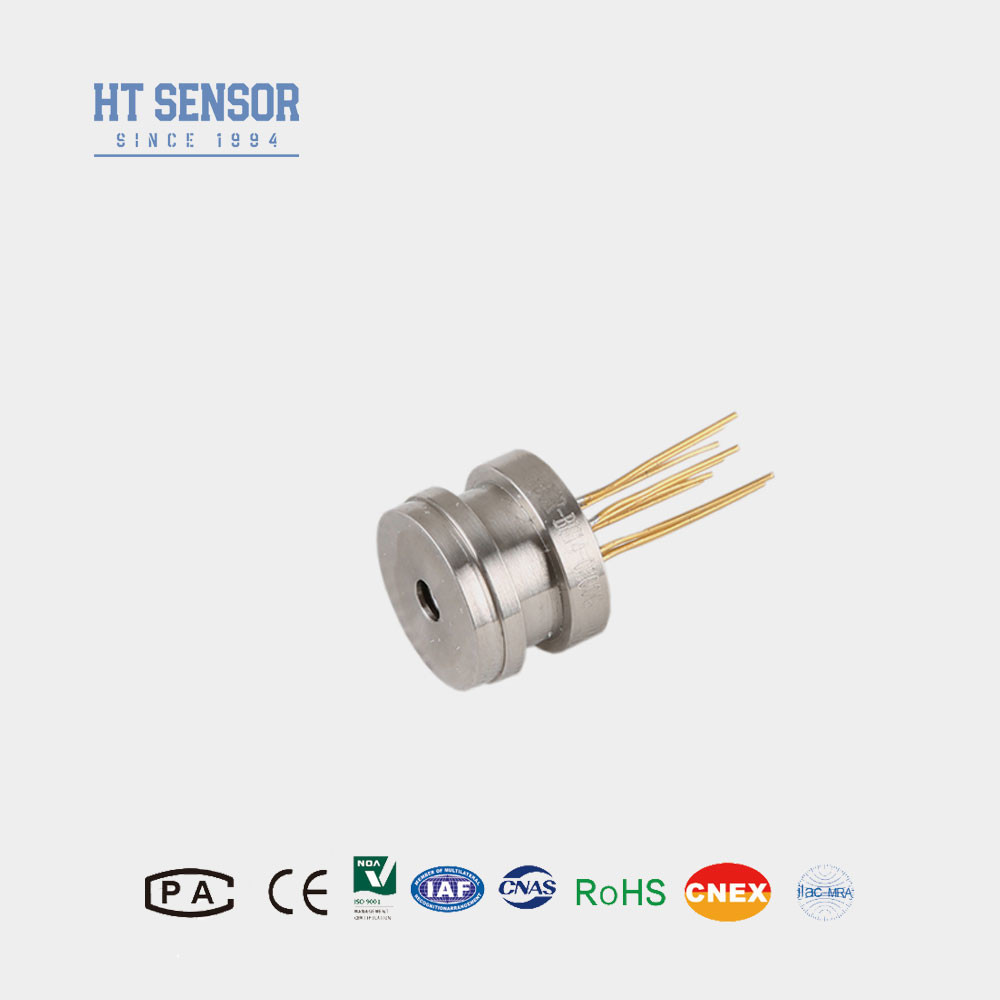

HT13V 미니 실리콘 압력 센서
Product Details
| 모델 번호.: | HT13V | 와이어링 형식: | 4선 |
|---|---|---|---|
| 범위: | 0-350kpa~35mpa | 공급: | 5-10VDC |
| 키워드: | 미니 센서 | 운송 패키지: | 판지 상자 |
| 등록 상표: | 켄트롱 | 기원: | Baoji 중국 |
| 출력 신호 유형: | 아날로그 유형 mv 신호 | 재료: | 스테인레스 스틸 |
| 강조하다 |
HT13V 미니 실리콘 압력 센서,부식성이 없는 실리콘 압력 센서,액체 실리콘 압력 센서 5-10VDC |
||
Product Description
HT13V 미니 실리콘 압력 센서
HT13V 실리콘 피에조레시스티브 압력 센서
미니 실리콘 압력 센서 도입:
HT13V는 국제적으로 고도의 안정성, 고 정밀성 실리콘 압력 칩을 가진 실리콘 압력 센서입니다.대막 용접, 고 진공 오일 주입, 압력 주기 스트레스 완화, 고 온도 노화, 온도 보상 및 기타 프로세스, 제품의 안정성은 우수하고 뛰어난 성능입니다.
전체 크기는 사용자의 전체 크기의 설계 요구 사항을 충족시키기 위해 소형화됩니다. 316L 스테인리스 스틸, NBR 또는 플루오프렌 호환 매체에 대한 압력 감지.
제품 특성소형 실리콘 압력 센서:
- 첨단 기술을 활용하고 316L 스테인리스 스틸에 포착되어 있습니다.주택
- 넓은 측정 범위 0~350KPa~60MpaS
- 높은 신뢰성 및 우수한 안정성
- 일정한 전압 공급
신청서소형 실리콘 압력 센서:
- 316L로 비성염 가스 및 액체 압력을 측정하기에 적합합니다.스테인리스 스틸 호환성
- 콤팩트 한 디자인, 제한적 인 공간 의 응용 프로그램 에 이상적
- 압력을 모니터링하고 제어하는 공정 제어 시스템에서 사용됩니다.
- 압력을 측정하기 위해 냉각 시스템과 공기 압축기에서 일반적으로 사용됩니다.
전기 성능소형 실리콘 압력 센서:
- 전원 공급: ≤10VDC (5-10VDC)
- 일반 모드 출력 전압: 입력 전압의 50% (보통)
- 입력 저항력:4KΩ~20KΩ
- 출력 저항:2.5KΩ~6KΩ

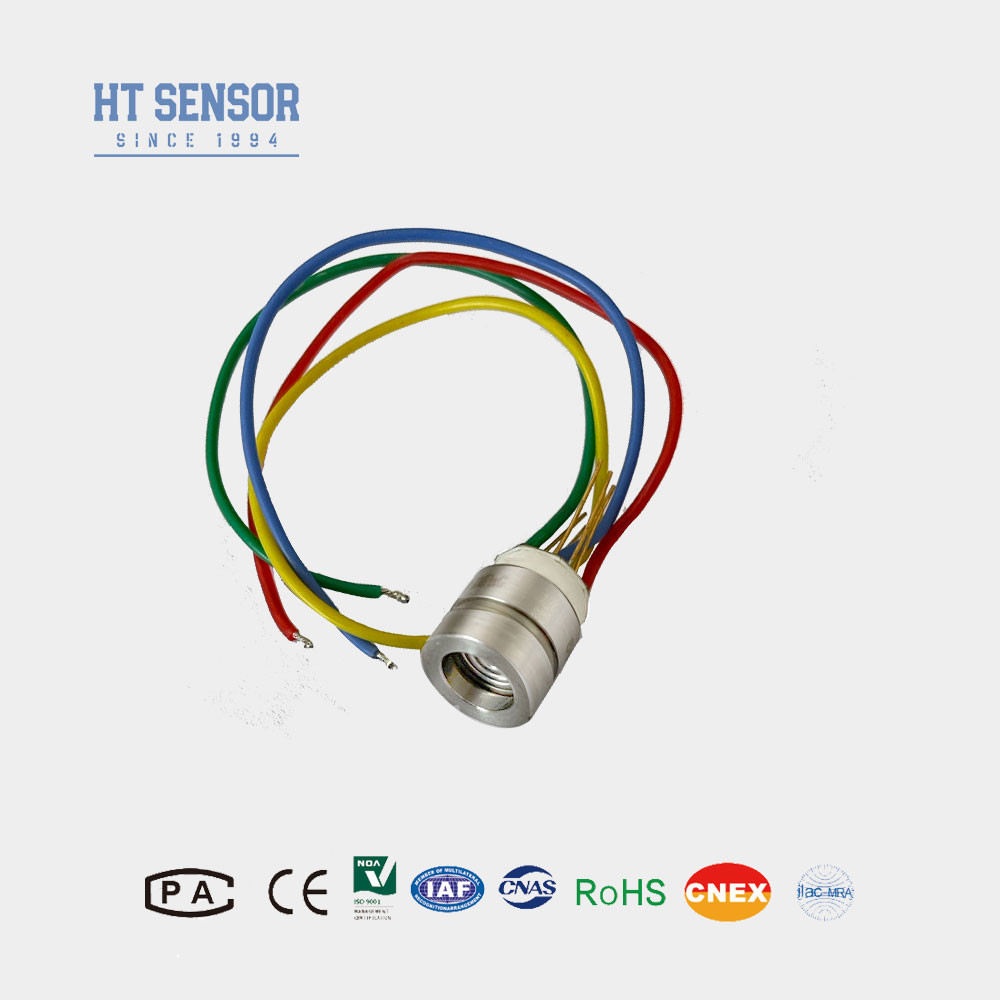

- 전기 연결: 100mm 고온 유선, 리본 케이블
| 성능 매개 변수소형 실리콘 압력 센서: | |||||
| 측정 범위 | 크기 (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| 절대 (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| 봉인된 (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | ||||
| 유형 | 맥스 | 단위 | |||
| 비선형성 | ±0.15 | ±0.3 | % F.S | ||
| 반복 가능성 | 0.05 | 0.1 | % F.S | ||
| 히스테레시스 | 0.05 | 0.1 | % F.S | ||
| 0 오프셋 출력 | 0±1 | 0±2 | mV | ||
| 전체 규모 출력 | 100±10 | 100±30 | mV | ||
| 제로 오프셋 템퍼 | ±0.5 | ± 1 | % F.S | ||
| 풀 스케일 온도. 드리프트 | ±0.5 | ± 1 | % F.S | ||
| 보상된 임시 | 0~70 | oC | |||
| 작동 온도 | -20~80 | oC | |||
| 저장 온도 | -40~125 | oC | |||
| 허용되는 과부하 | 전체 규모의 3 배 또는 80MPa 사이의 작은 값을 가져 | ||||
| 폭발 압력 | 전체 규모의 5배 | ||||
| 장기적 안정성 | 0.2 % | F.S/년 | |||
| 디아프라그마 재료 | 316L | ||||
| 단열 저항 | 100VDC ≥200MΩ | ||||
| 진동 | 10gRMS, 20Hz에서 2000Hz의 조건에서 변경되지 않습니다. | ||||
| 충격 | 100g, 11ms | ||||
| 반응 시간 | ≤1ms | ||||
| 오 링 봉인 | 니트릴 고무 또는 플루오로 고무 | ||||
| 채우기 매개체 | 실리콘 오일 | ||||
| 무게 | ~15g | ||||
| 매개 변수는 다음 조건에서 시험한다. 10V @ 25oC | |||||
| 도표 건설소형 실리콘 압력 센서 | |
| 타입1 | |
| 타입2 | |
| 전기 연결 및 보상 |
|
| 선택 예제 |
| 주문 팁 |
필요한 공기 밀착성
2. 가옥의 조립 동안, 그것은 수직으로 정렬되어 있는지 확인 하 고 막거나 보상 판을 손상 방지 하기 위해 균일 한 압력을 적용 합니다.
3측정 매체는 핵심 대막과 하우스 재료 (316L) 와 호환되지 않으면 주문 할 때 특별한 지침을 제공해야합니다.
4센서 대막의 변형 또는 뚫림으로 인해 핵에 손상을 방지하기 위해 손이나 날카로운 물체로 센서 대막을 누르는 것을 피하십시오.
5압력 측정기 압력 코어의 압력 포트를 대기권에 개방하고 물, 수증기 또는 부식 물질이 코어 마이너스 압력 챔버로 들어가는 것을 방지하십시오.
6핀 리드에 어떤 변경 사항이있는 경우 참조를 위해 실제 코어에 표시 된 라벨을 따르십시오.
